発行日2025-08-22
公報種別意匠公報(S)
登録番号1806862
登録日2025-08-14
意匠に係る物品板材の連結具
意匠分類D9-162(住宅設備用品汎用部品及び付属品)
出願番号2025005331
出願日2025-03-17
意匠権者株式会社セラタ
代理人個人,個人,個人

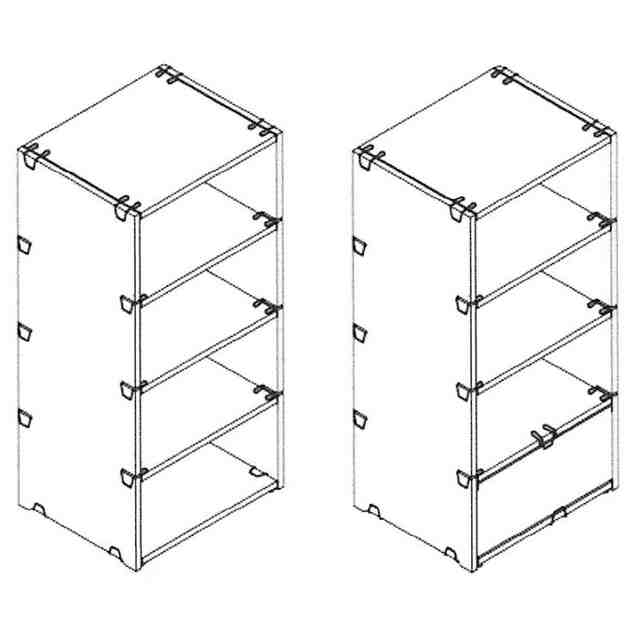

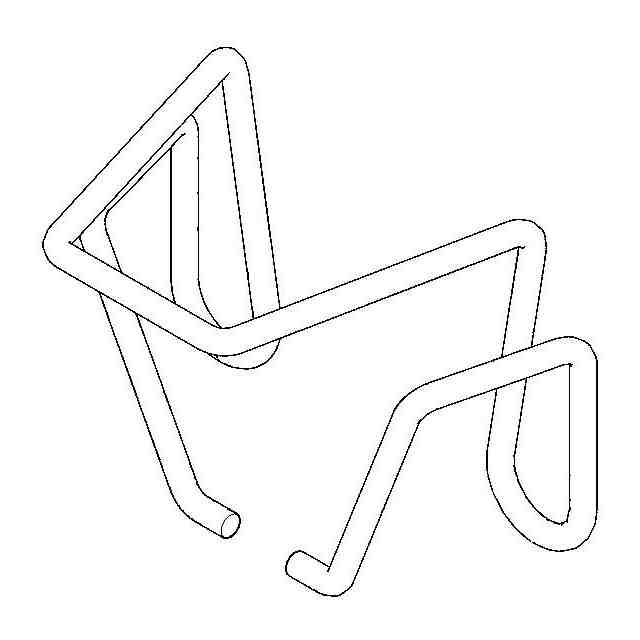

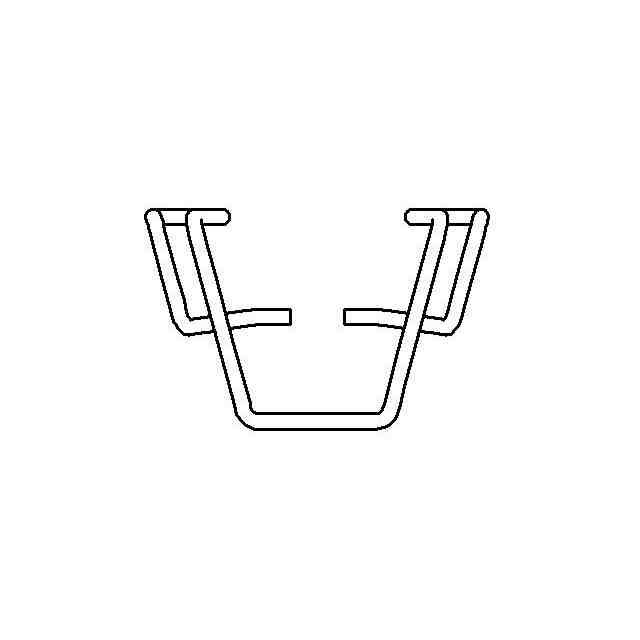

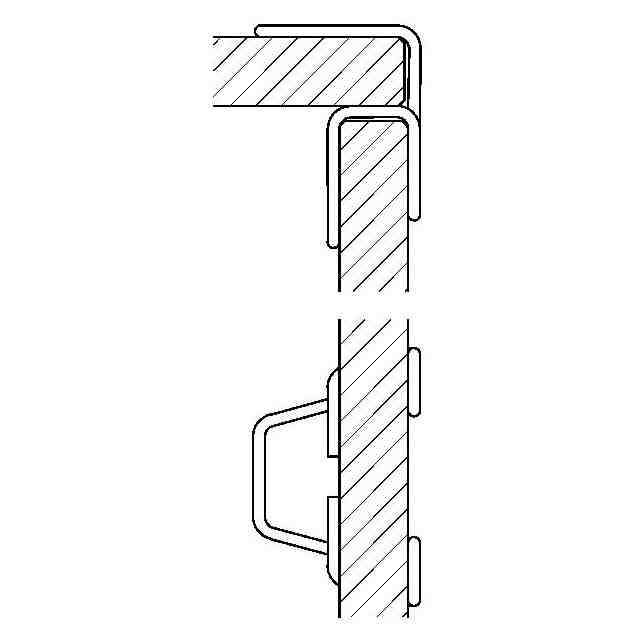

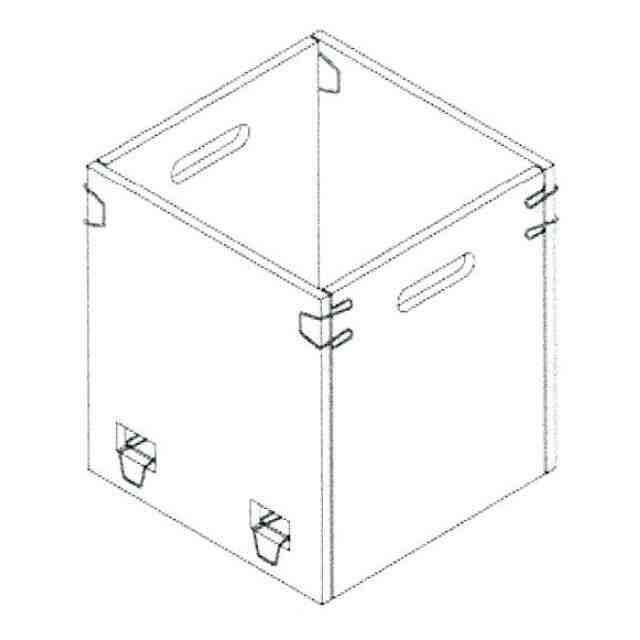

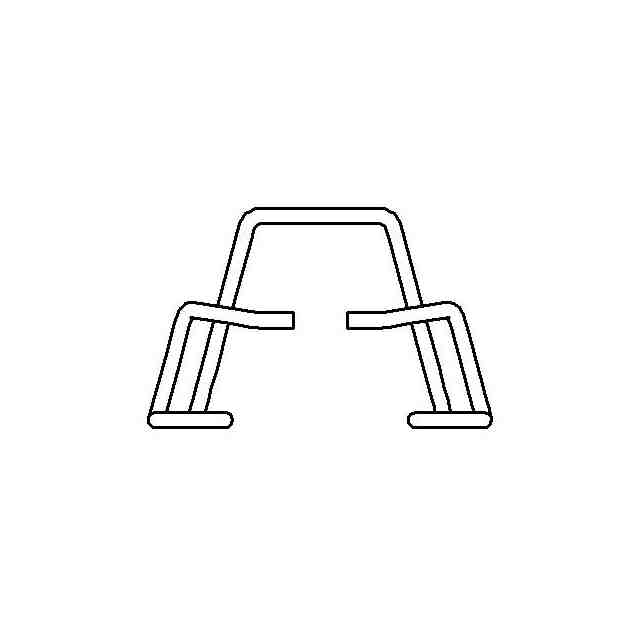

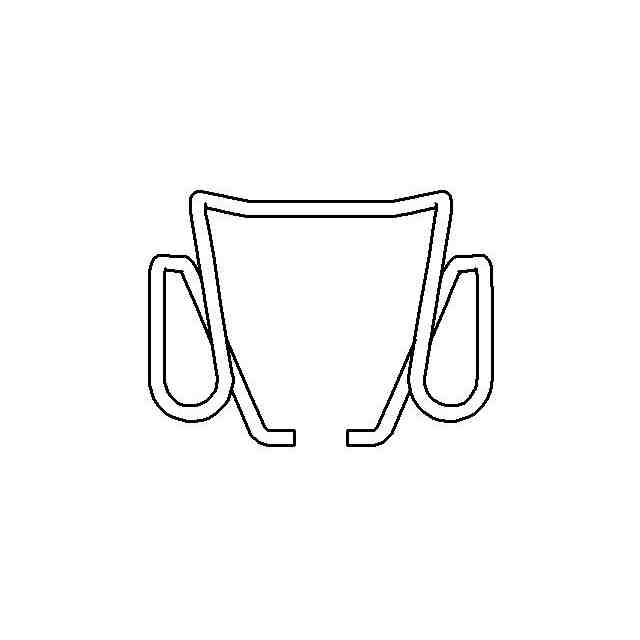

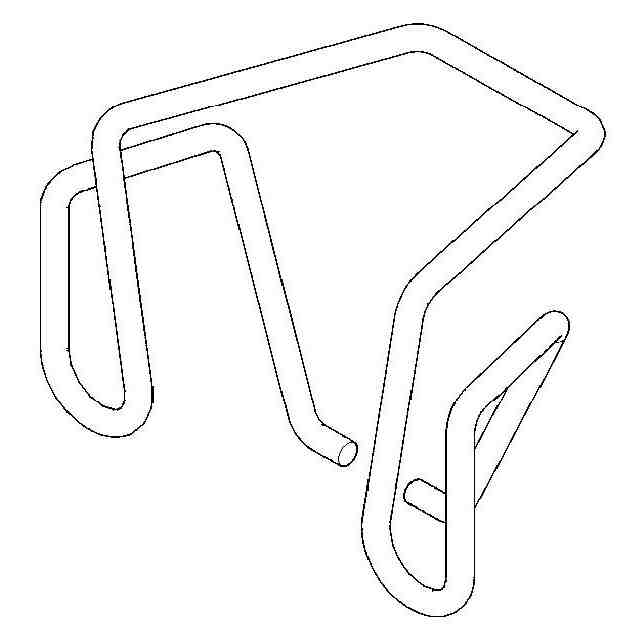

意匠に係る物品の説明本物品は、DIY(Do It Yourself)ユーザなどが、板材を直交姿勢で固定するために使用する連結具である。 本物品は、一本のワイヤ部材を屈曲形成して構成され、その開放終端が、互いに近接して対面している。また、この開放終端部は、完成状態の家具から露出することがない(使用状態を示す参考図)。 使用状態を示す参考図1は、横長の開口を上部に設けた側板2枚と、下部に左右2個の角穴を設けた側板2枚と、角穴の位置に配置される底板1枚と、本物品8本とで完成したツール箱を示している。また、使用状態を示す参考図2は、本物品を挿入する挿入溝を左右に各3カ所に設けた側板2枚と、挿入溝を利用して固定される棚板5と、最下段の背面に配置される背板1枚と、本物品22本とで完成した整理棚を示している。

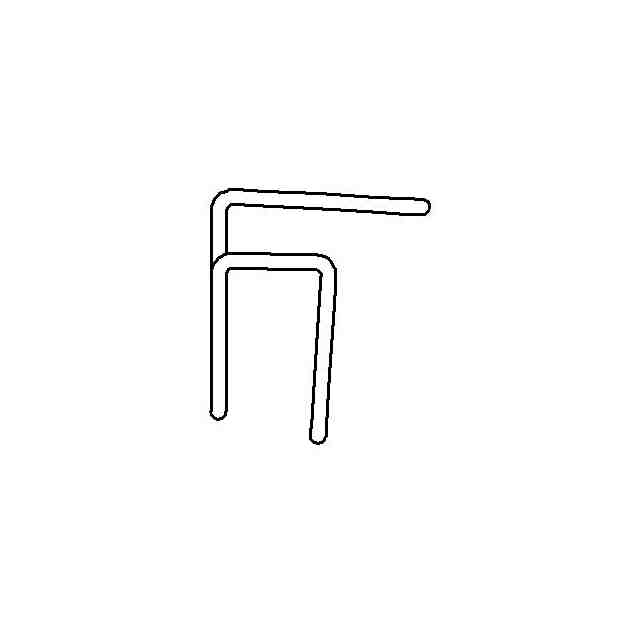

意匠の説明右側面図は、左側面図と対称にあらわれるので省略する。
