発行日2025-06-20
公報種別意匠公報(S)
登録番号1801622
登録日2025-06-12
意匠に係る物品クリップ部材
意匠分類D9-162(住宅設備用品汎用部品及び付属品)
出願番号2025002665
出願日2025-02-12
意匠権者株式会社セラタ
代理人個人,個人,個人

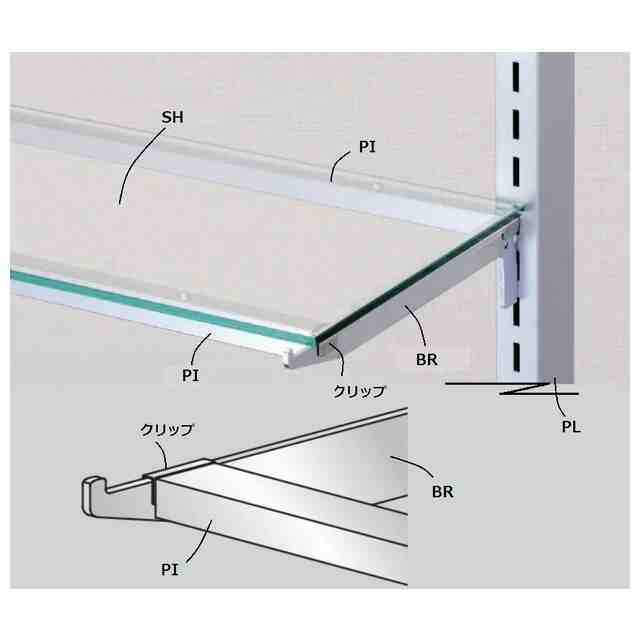

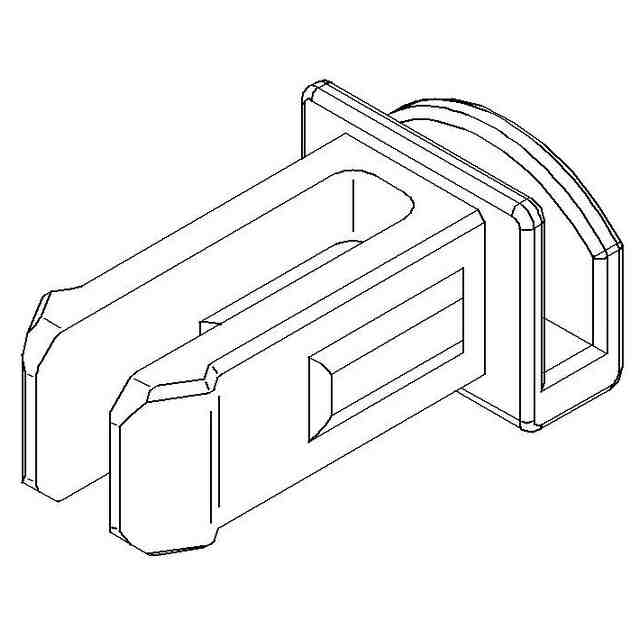

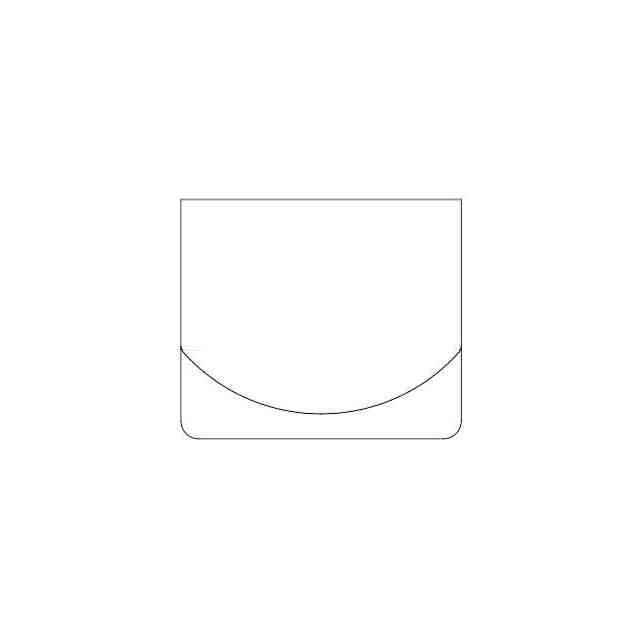

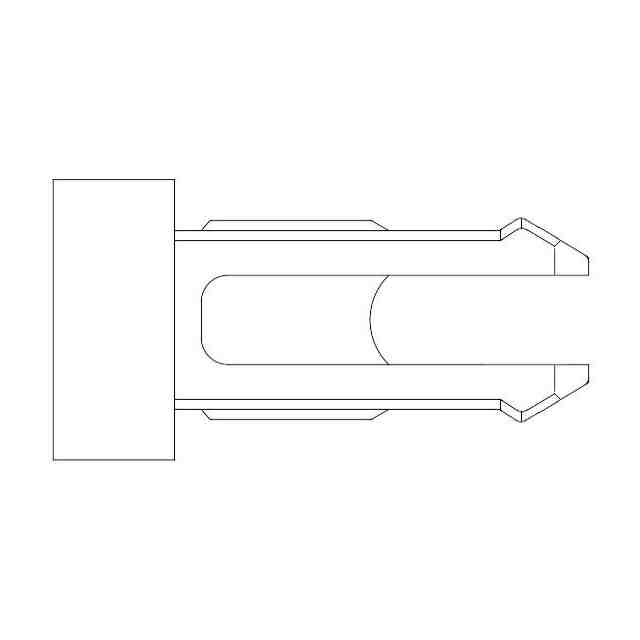

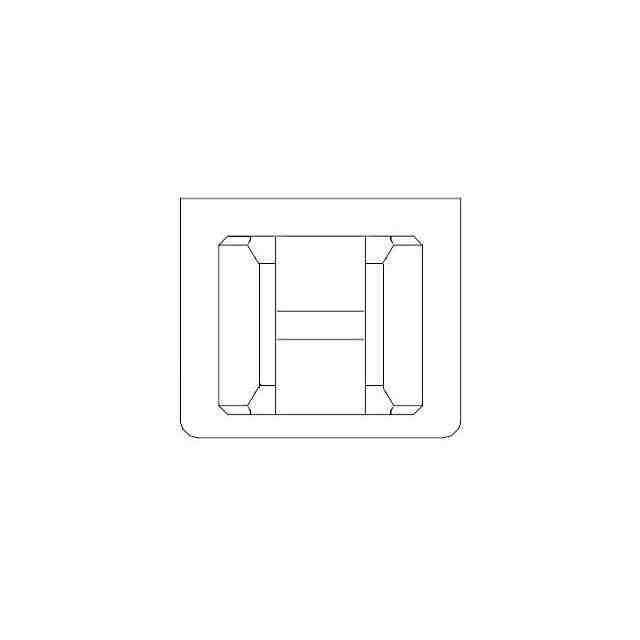

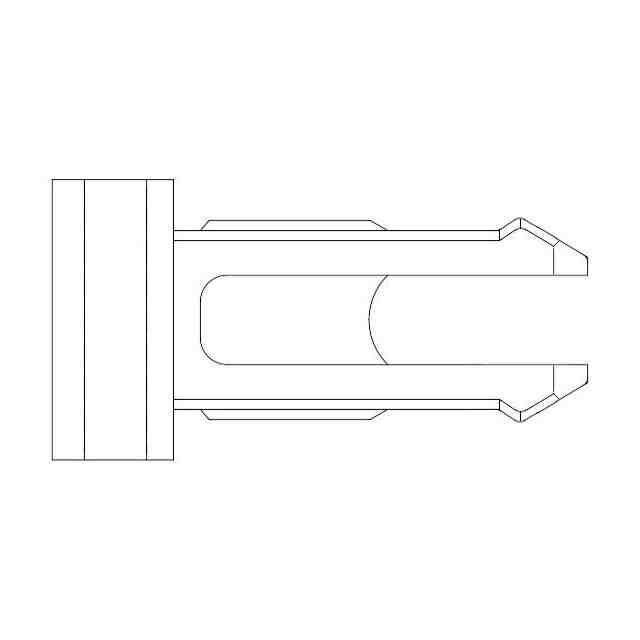

意匠に係る物品の説明本物品は、商品棚の棚板SHの下面に配置される角パイプPIの両端に篏合されるクリップ部材である。本物品は、合成樹脂による一体成型品であり、角パイプPIを、ブラケットBRに係止する用途で使用される。なお、使用状態を示す参考図には、棚柱PLに係止されるブラケットBRと、ブラケットBRに掛け渡される二本の角パイプPIと、角パイプPI及びブラケットBRによって安定的に支持される棚板SHと、が参考的に示されている。参考斜視図に示す通り、本物品は、ブラケットBRに係止される係止片1と、角パイプPIに挿入される挿入片2と、に大別される。係止片1は、挿入片2に連続する基端部1aと、平坦な頂上部1bと、下方に向かう湾曲面を有する露出部1cとで、断面コ字状に形成されている。挿入片2は、上下高さが、角パイプPI内面の上下高さに、ほぼ等しい二本の突出バー2a,2bが平行に突出して構成されている。二本の突出バー2a,2bは、基端側の連絡板2cに、各々連結されている。また、二本の突出バー2a,2bには、各々、平坦な丘状の隆起部PRと、矢尻状の先端部TIPと、外向きに隆起して形成されており、これらが、角パイプPIの左右内面に篏合することで、本物品が、角パイプPIに固定される。

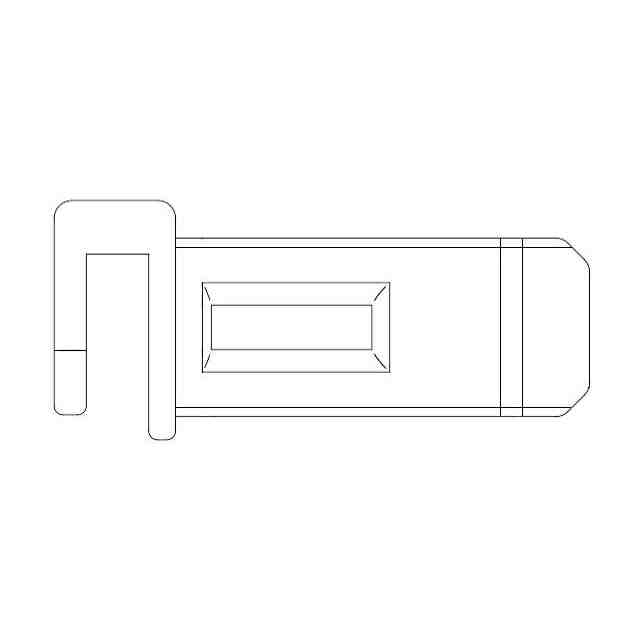

意匠の説明背面図は正面図と対称にあらわれるので省略する。

関連意匠
