意匠ウォッチ

発行日2025-08-22
公報種別意匠公報(S)
登録番号1806809
登録日2025-08-14
意匠に係る物品棚柱
意匠分類D9-110(住宅設備用品汎用部品及び付属品)
出願番号2024022605
出願日2024-10-30
意匠権者株式会社セラタ
代理人個人,個人,個人

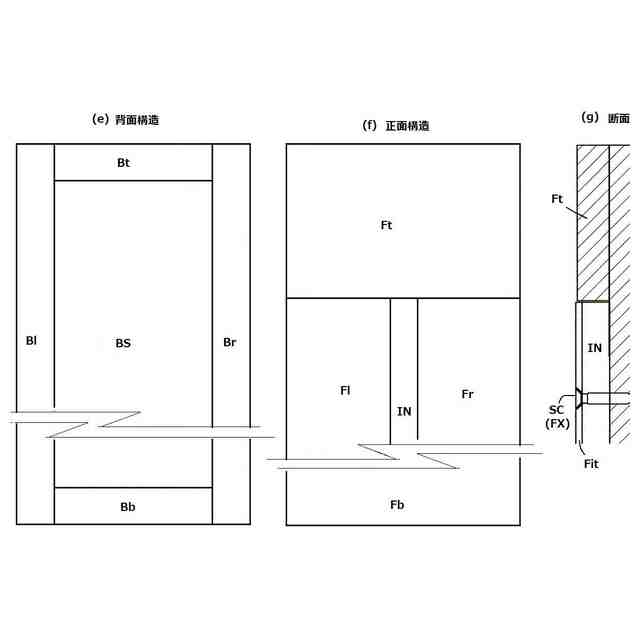

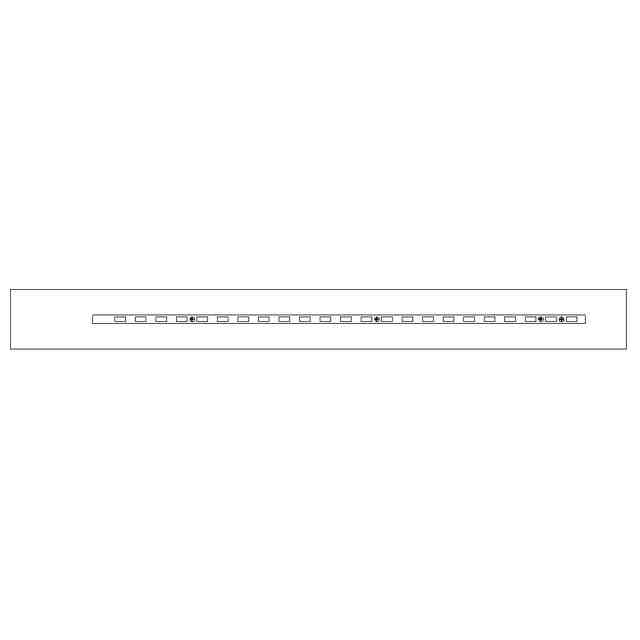

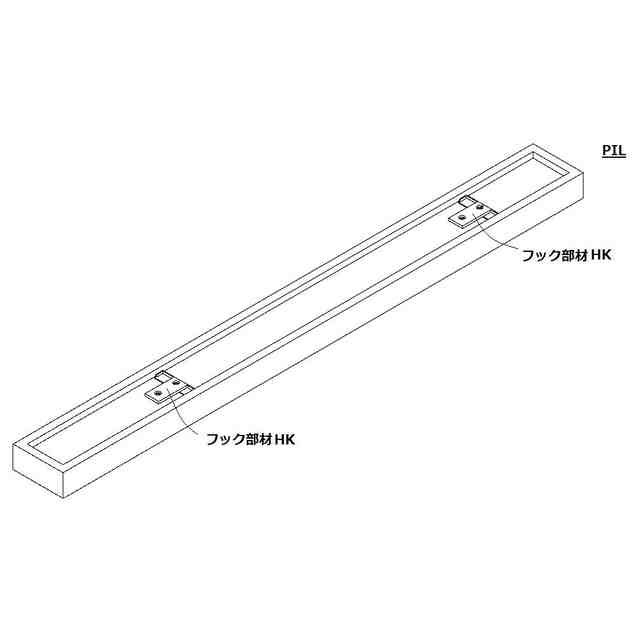

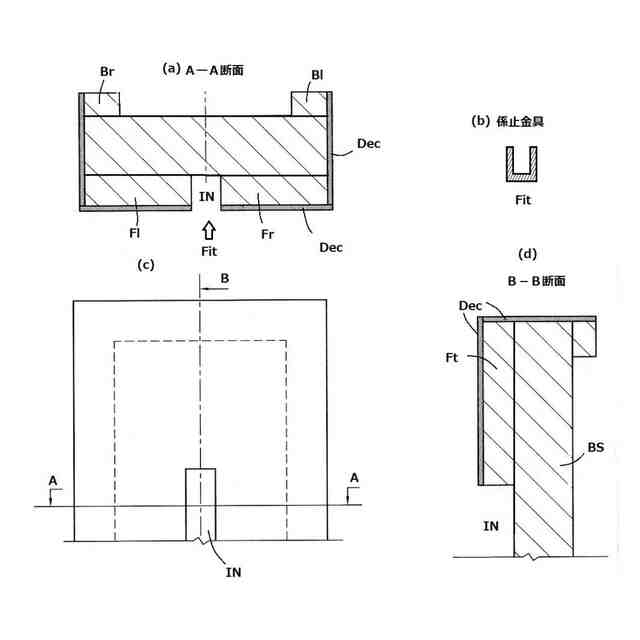

意匠に係る物品の説明本物品は、壁に固定した受止部材RVに引掛けることで、壁に係止固定される棚柱PILである。各参考図に現れる通り、棚柱PILの表面側は、化粧板Decで覆われ、その中央溝INには、係止金具Fitが埋め込まれている。係止金具Fitには、薄板状のブラケットを受け入れる縦長の角穴HOと、固定ネジSCを受け入れる丸穴FXとが形成されている。棚柱PILの裏面側には、受止部材RVに対応するフック部材HKが固定されている。化粧板Decの内部は、内部構造を示す参考図に示す通りであり、本体板BSの表面側と裏面側に、各々、表板(Ft,Fr,Fl,Fb)と、裏板(Bt,Br,Bl,Bb)とが固定されることで、中央溝INが形成されている。そして、この中央溝INに係止金具Fitが挿入され、固定ネジSCが本体板BSにネジ込まれことで、係止金具Fitと本体板BSとが一体化される。使用態様としては、例えば、一般家庭の石膏ボード壁に、複数本の棚柱PIL～PILが整列して係止固定され、係止金具Fitの角穴HOに、ブラケットBR1やBR2の基端が支持されることで、小物を配置する棚板や、洋服を吊るすポール材を保持することが可能となる。

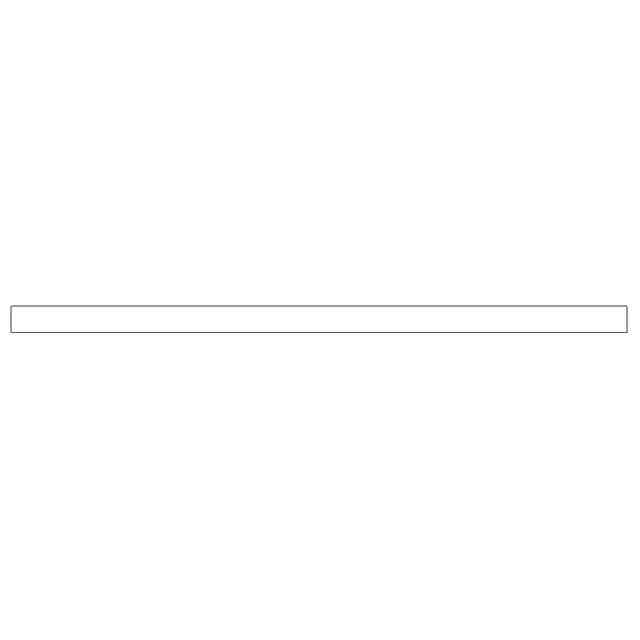

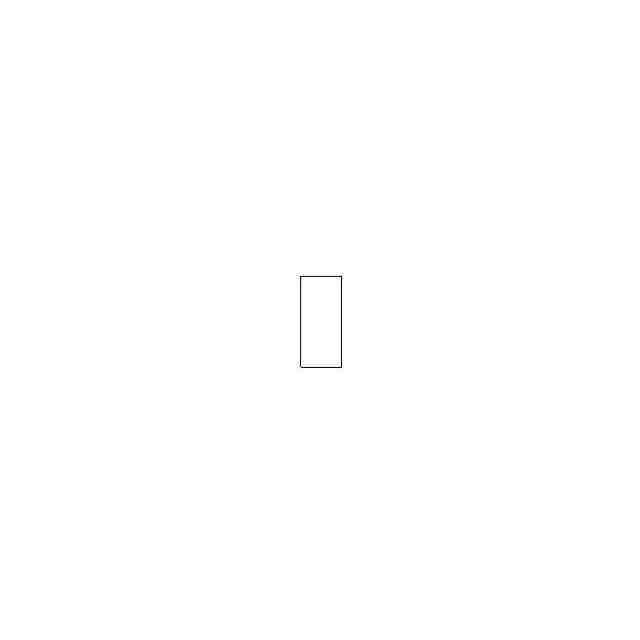

意匠の説明底面図は平面図と同一に表れるので省略する。左側面図は右側面図と同一に表れるので省略する。

関連意匠
