発行日2025-07-29
公報種別意匠公報(S)
登録番号1804662
登録日2025-07-18
意匠に係る物品クランプ装置
意匠分類K7-1900(金属加工機械、木材加工機械等)
出願番号2025010453
出願日2025-05-28
意匠権者株式会社ナベヤ
代理人個人,個人

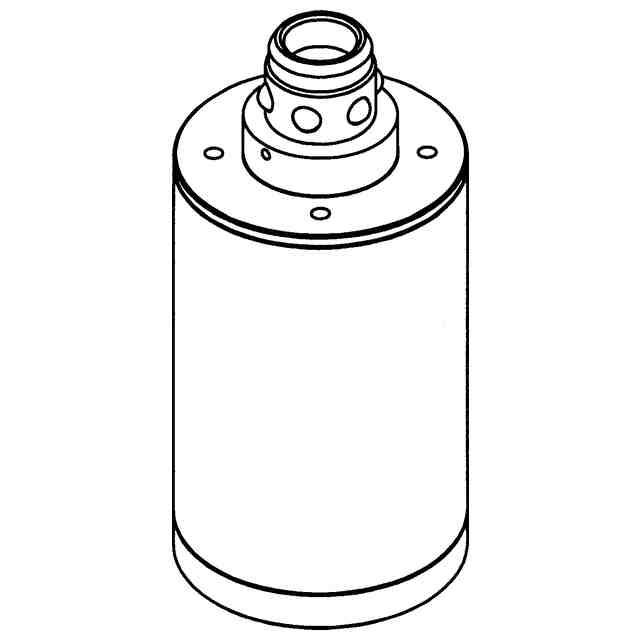

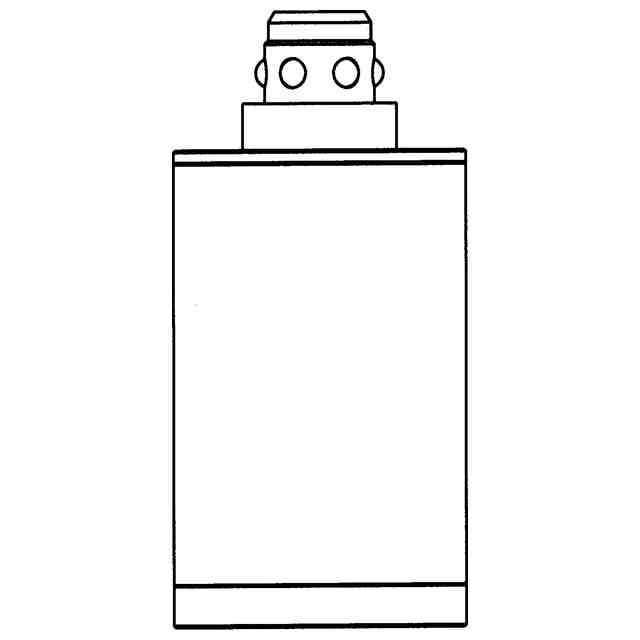

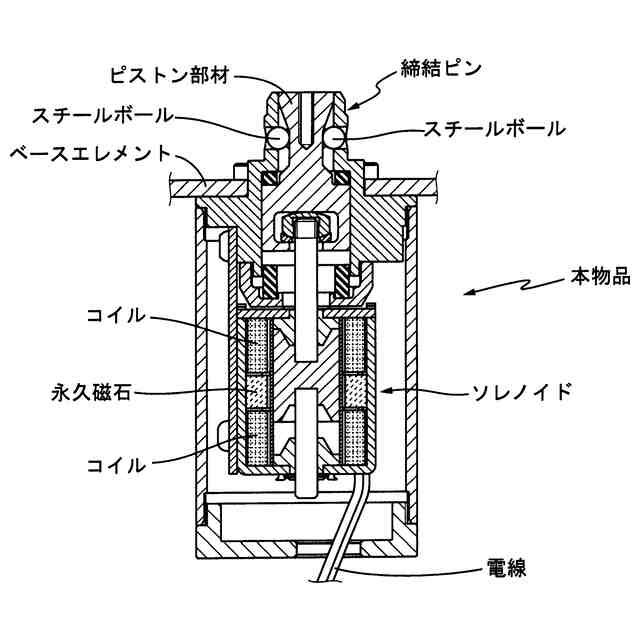

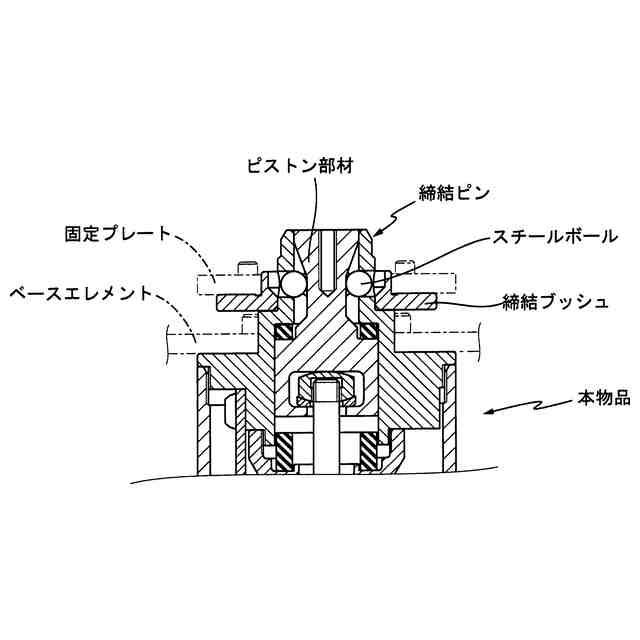

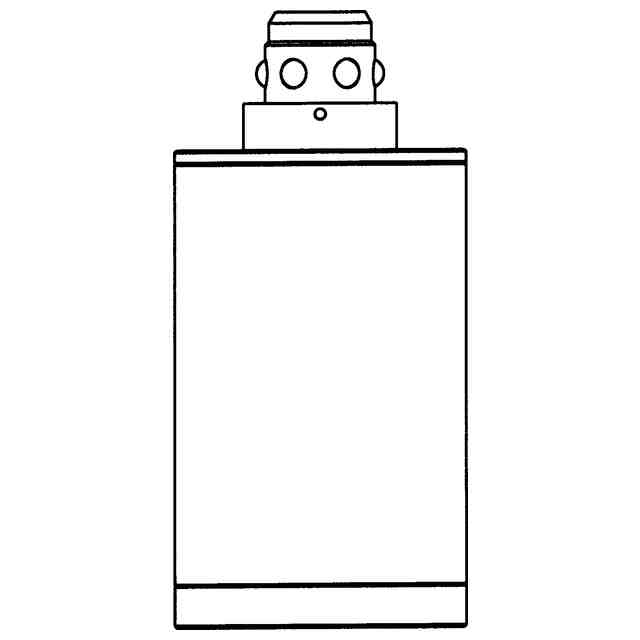

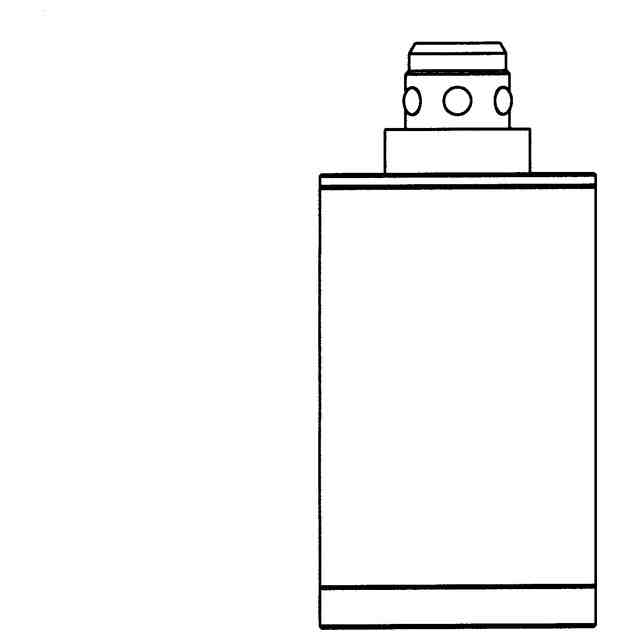

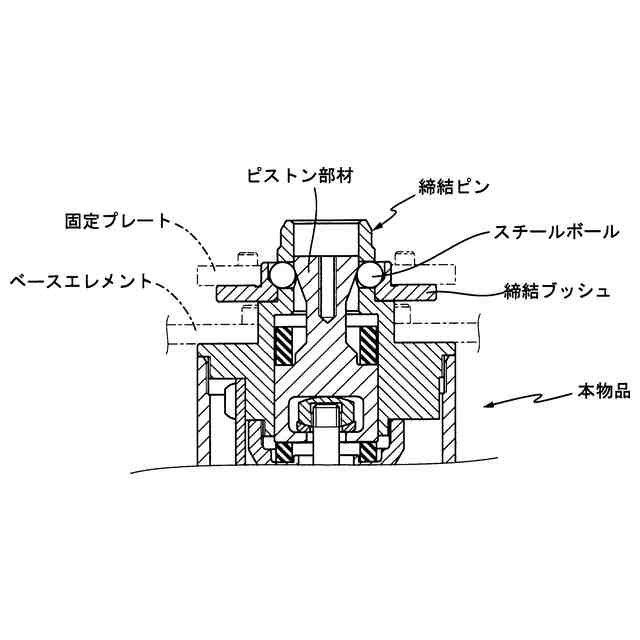

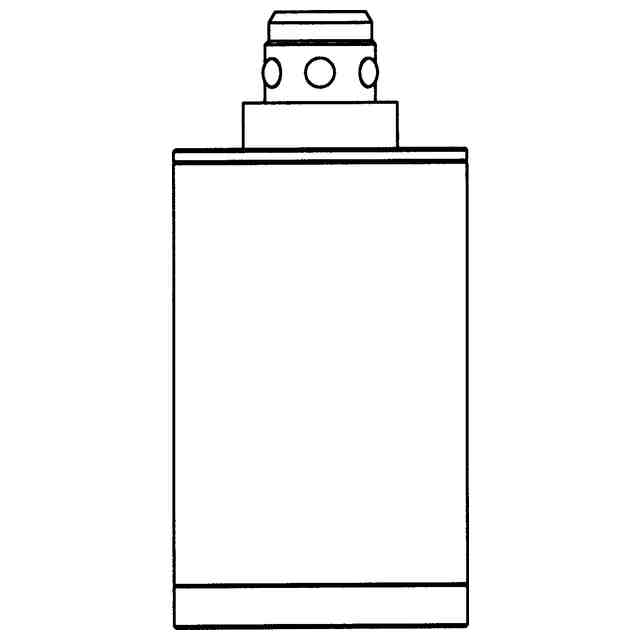

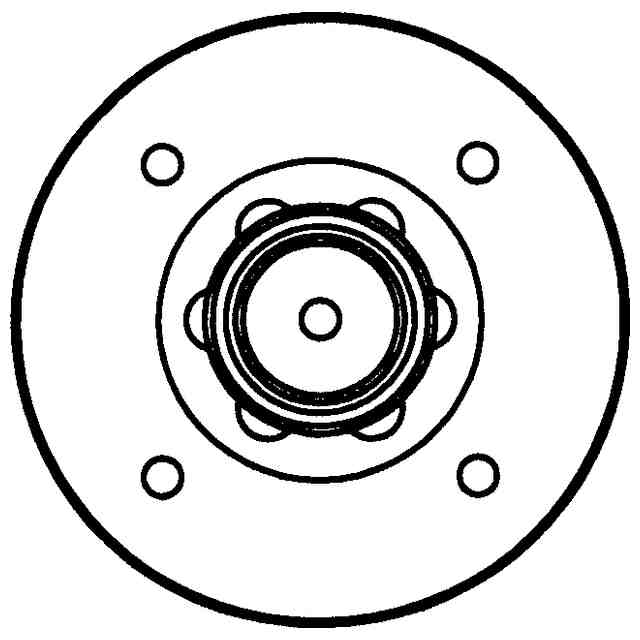

意匠に係る物品の説明本物品は、所定のワークや治具、装置等が固定される固定プレートと、そのような固定プレートを支持又は保持する台座やベースエレメント等の支持体とを、相互に締結するのに好適に用いられ得るクランプ装置である。内蔵された永久磁石とソレノイドによって、使用状態を示す参考拡大断面図1,2に示されるように、固定プレートに取り付けられた本物品の締結ピン部分に対応する形状の締結ブッシュと本物品の締結ピン部分との間のクランプ状態とアンクランプ状態を、応答性よく切替動作を行いつつクランプ状態の保持を行うことで、油圧や空圧の如き圧力流体を用いた作動機構が必要なくなると共に、外形形状を出張りのない円筒形状とすることで、使用時にゴミ等の堆積や付着を少なくすることが出来、また、本体を組み立てるためのネジ等が外面に露出しないようにすることで、誤使用により本体を誤って分解してしまうようなことがないようになっている。なお、六面図において、本体に内蔵されたソレノイドに給電するための電線の描画は省略してある。
意匠の説明

関連意匠
