意匠ウォッチ

発行日2025-07-18
公報種別意匠公報(S)
登録番号1803953
登録日2025-07-10
意匠に係る物品マンホール用スペーサー
意匠分類L2-43900(土木構造物及び土木用品)
出願番号2024016234
出願日2024-08-05
意匠権者東京瓦斯株式会社
代理人弁理士法人太陽国際特許事務所

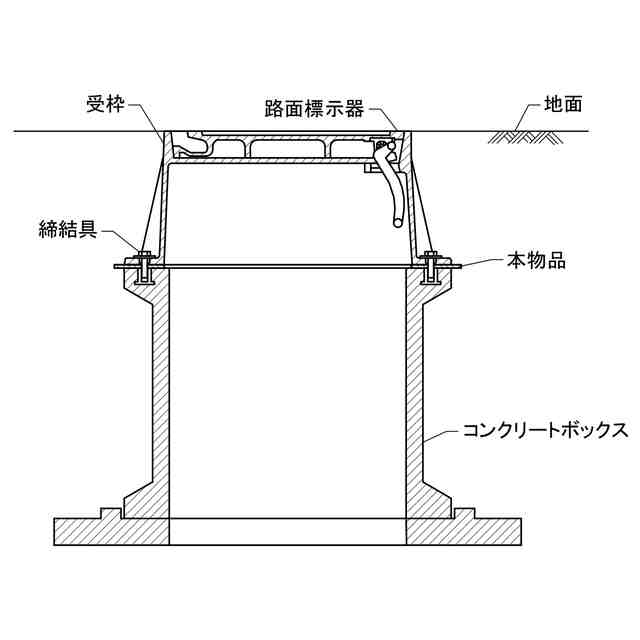

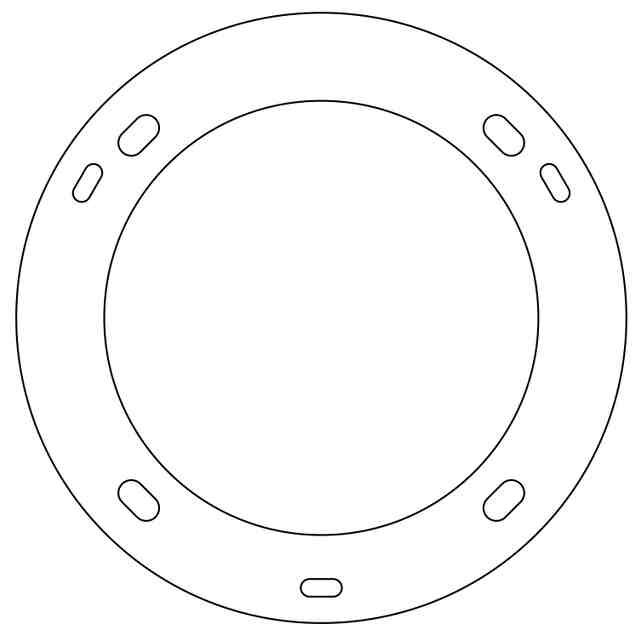

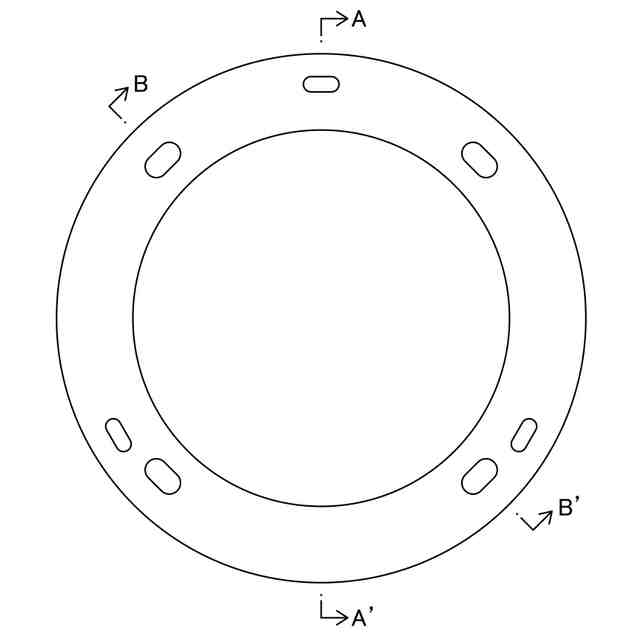

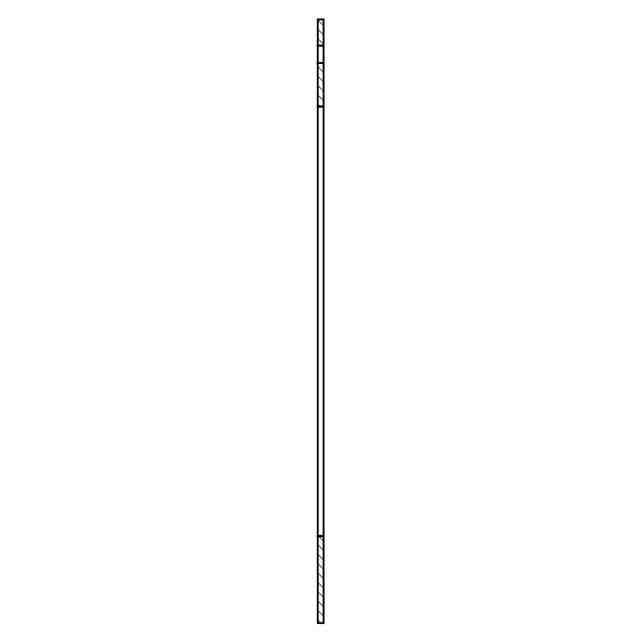

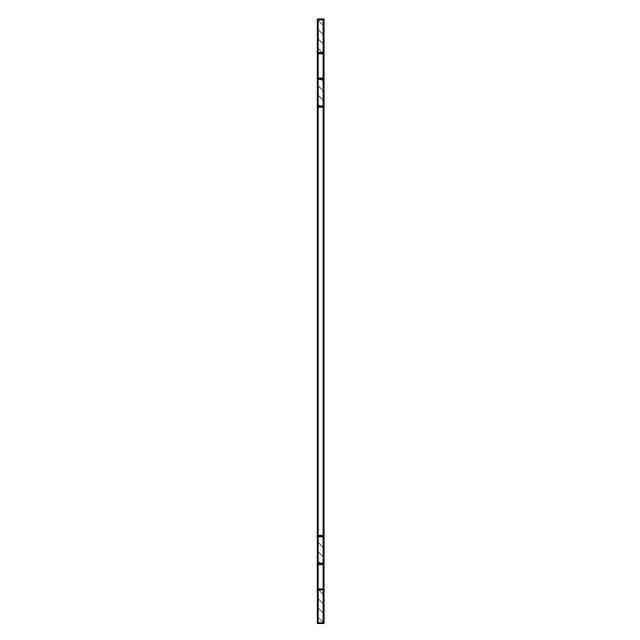

意匠に係る物品の説明本物品は、使用状態を示す参考図のように、マンホールの蓋などの路面標示器と地面との間に段差が生じた場合に、路面標示器を受ける受枠とコンクリートボックスとの間に配置して路面標示器の高さを調整することで、地面との段差を解消する。路面標示器と地面との間の段差の大きさに応じて、本物品を2個以上重ねて使用することができる。本物品は、平面図、底面図、A-A’線断面図、及びB-B’線断面図に示すように、円形の環状体にほぼ同じ大きさの4つの長穴と、4つの長穴より小さくかつほぼ同じ大きさの3つの長穴の合計7つの長穴を備える構成である。本物品を路面標示器の受枠とコンクリートボックスとの間に配置した状態で、7つの長穴の少なくとも2つ以上にボルトなどの締結具を通して本物品及び路面標示器の受枠をコンクリートボックスに固定する。

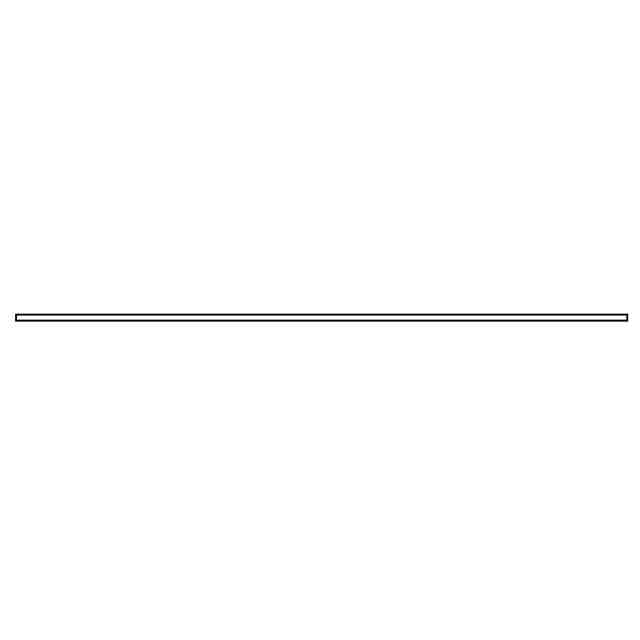

意匠の説明背面図、左側面図、及び右側面図は、正面図と同一につき、省略する。

関連意匠
