発行日2025-06-09
公報種別意匠公報(S)
登録番号1800565
登録日2025-05-30
意匠に係る物品配線用ボックス
意匠分類H2-4230(回転電気機械、配電機械器具)
出願番号2024019071
出願日2024-09-17
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人Vesta国際特許事務所

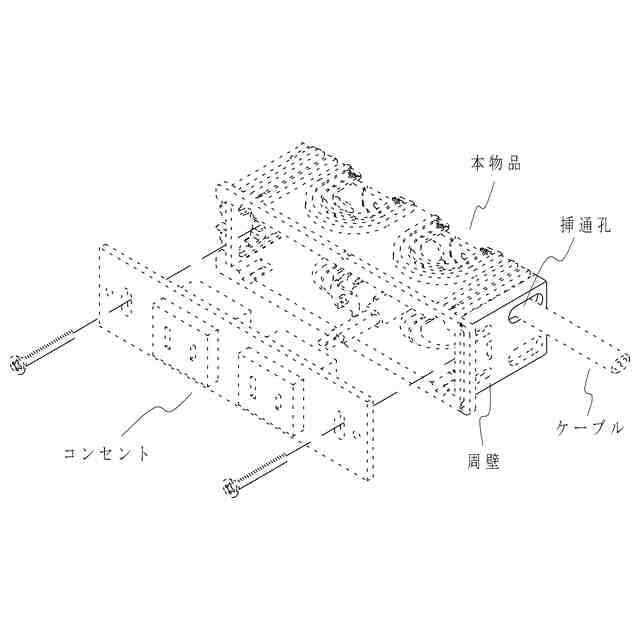

意匠に係る物品の説明本物品は、壁面等にスイッチやコンセント、LANケーブルのモジュラージャック等を設置するために使用する配線用ボックスに関するものである。使用状態参考図により説明すると、本物品は、周壁に、本物品に固定されるコンセントに接続されるケーブルが挿通される挿通孔が形成されている。

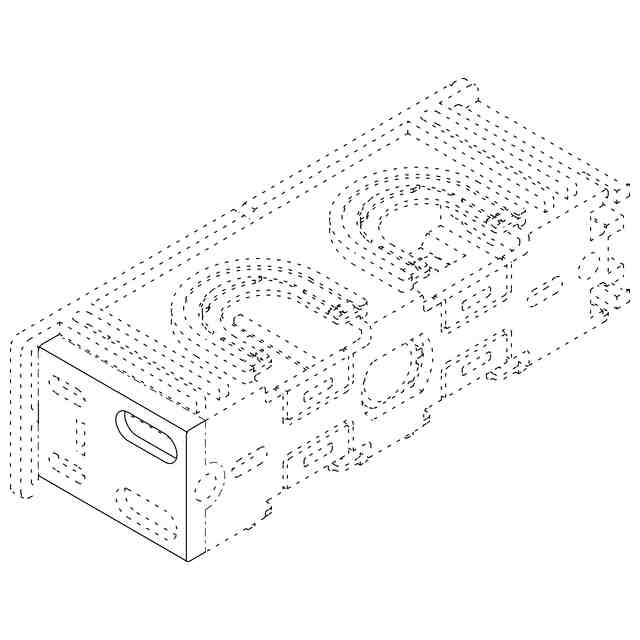

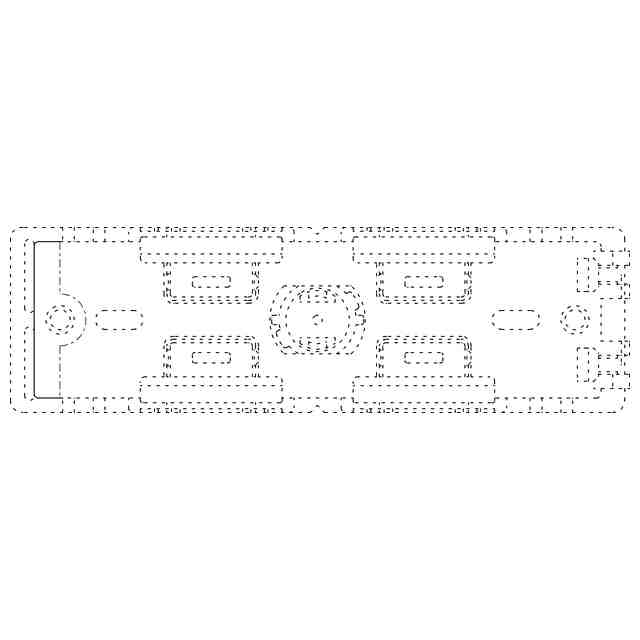

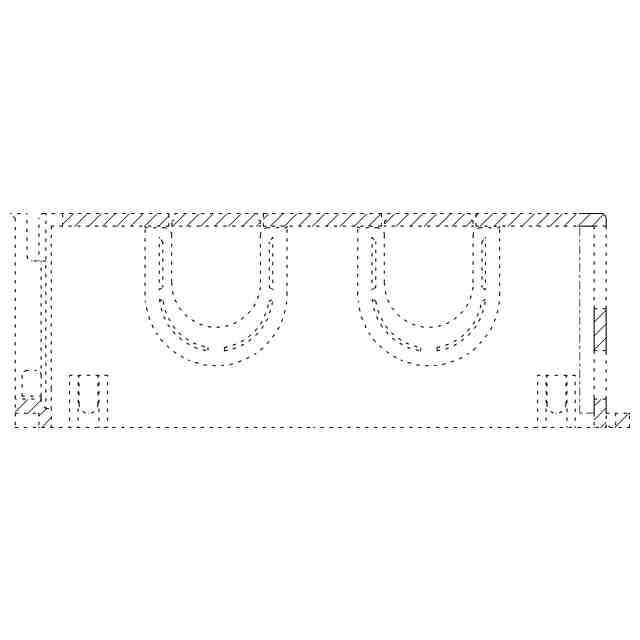

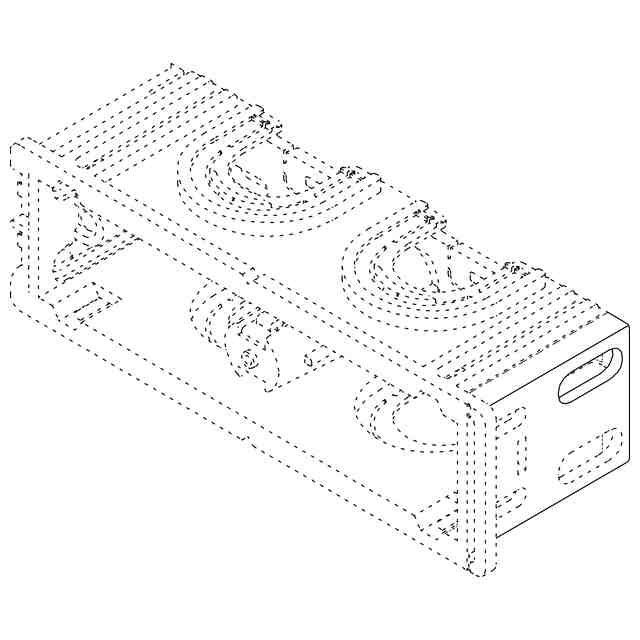

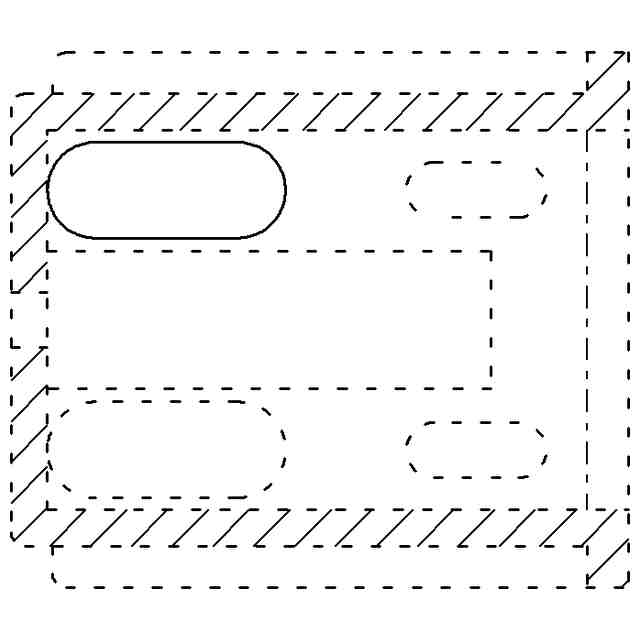

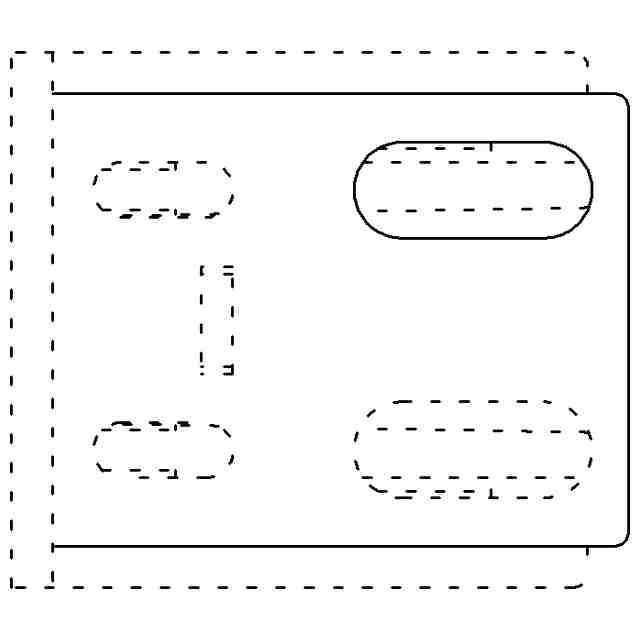

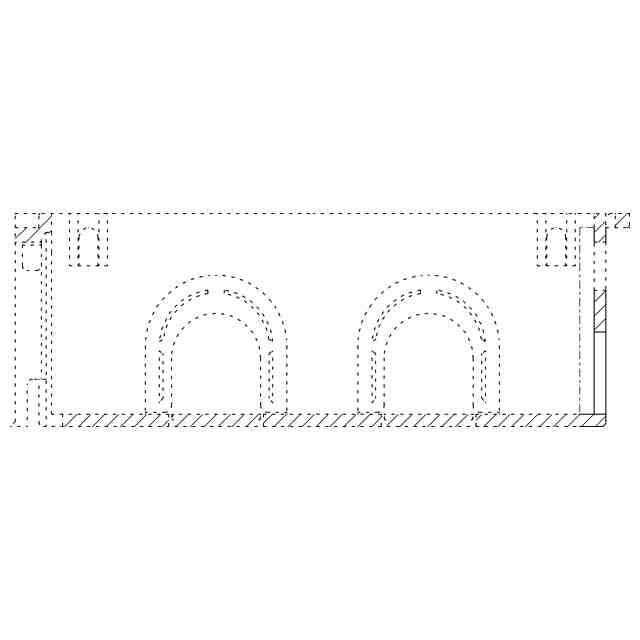

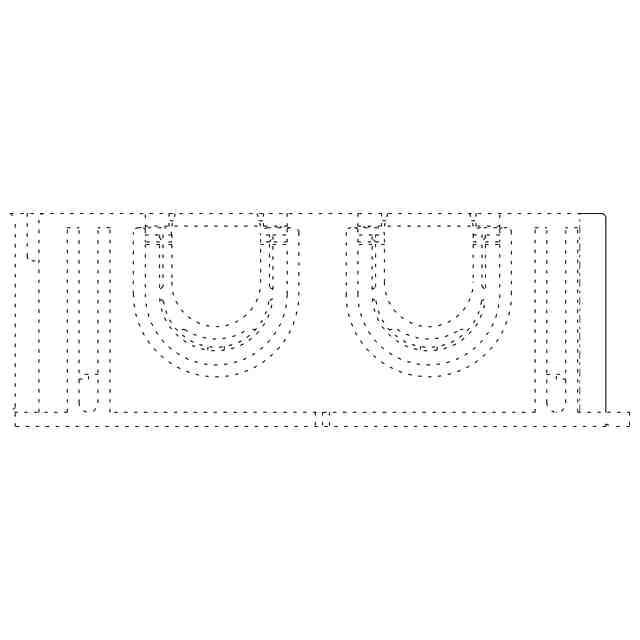

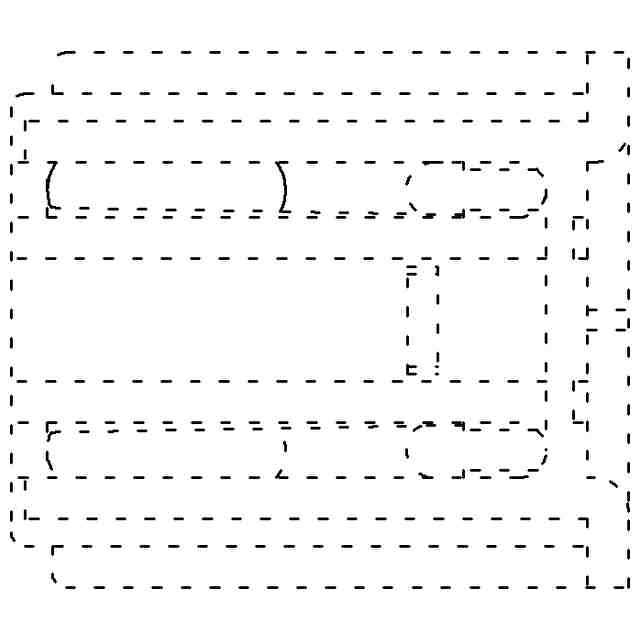

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図、B-B線断面図及びC-C線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。一点鎖線は部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。底面図は平面図と対称に表れる。
この意匠をJ-PlatPatで参照する
