発行日2024-09-03
公報種別意匠公報(S)
登録番号1778996
登録日2024-08-26
意匠に係る物品罫書き用ゲージ
意匠分類K1-05(利器及び工具)
出願番号2024003558
出願日2024-02-21
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人Vesta国際特許事務所

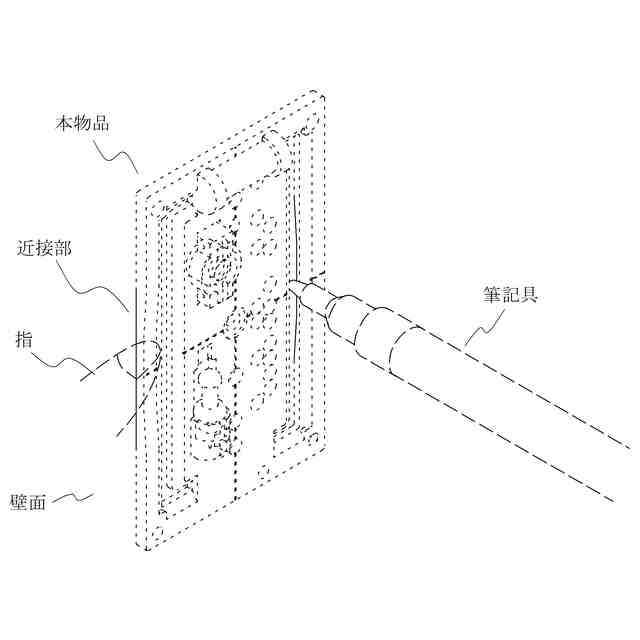

意匠に係る物品の説明本物品は、スイッチやコンセント等の配線器具を壁や天井に取り付けるべく開口を穿設する際に使用する罫書き用ゲージに関するものである。使用状態参考図により説明すると、本物品は、壁面にあてがわれ、筆記具で前記開口の外縁の目印となる線を前記壁面に罫書くことができる。その際、本物品の近接部は、前記壁面から僅かに離れる形状に形成されており、指で当該近接部が形成された箇所を正面から前記壁面に向かって押圧すると当該近接部が弾性変形して前記壁面に当接し、罫書く際の本物品の滑り止めの支点として機能する。

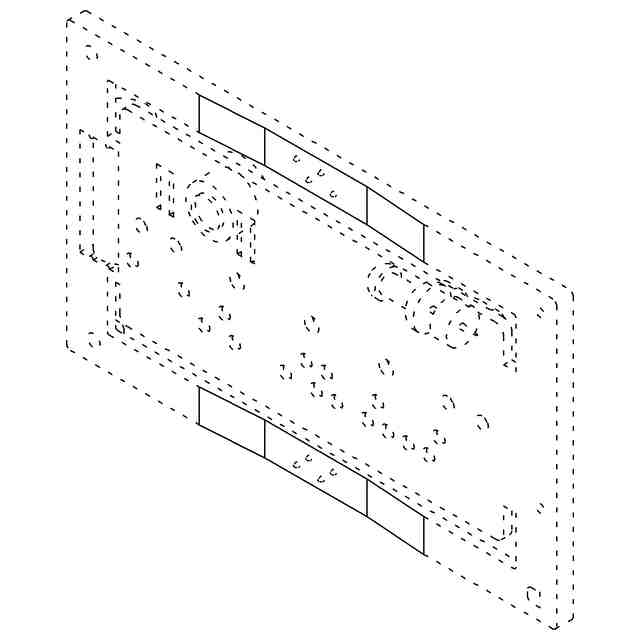

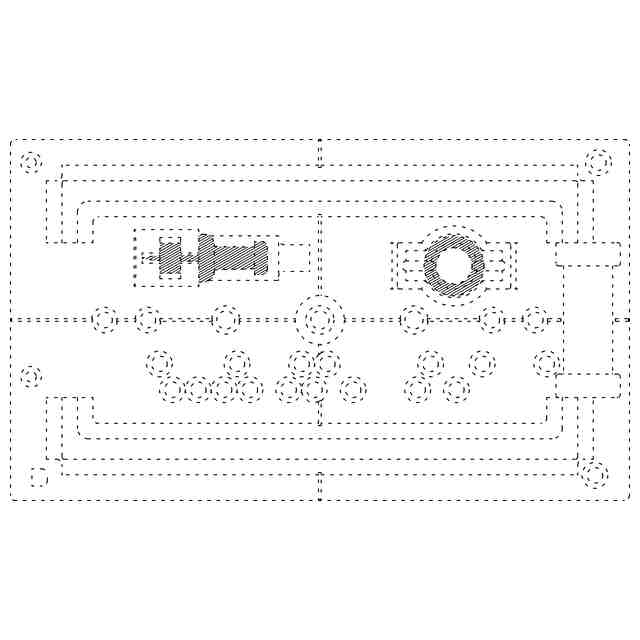

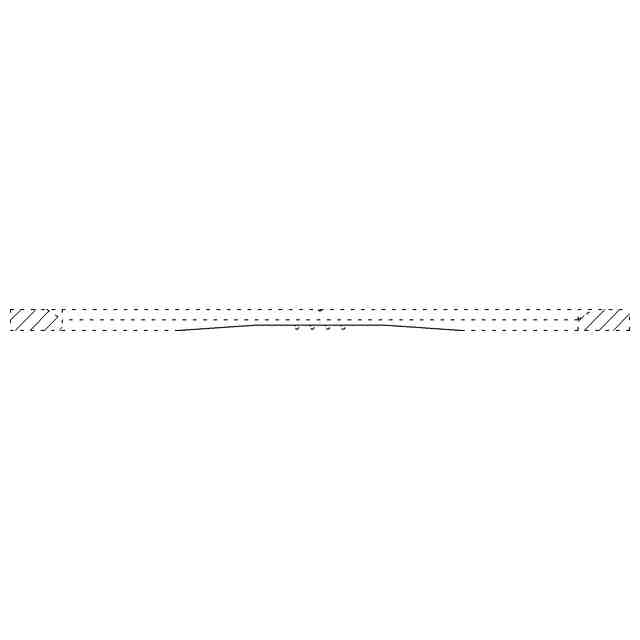

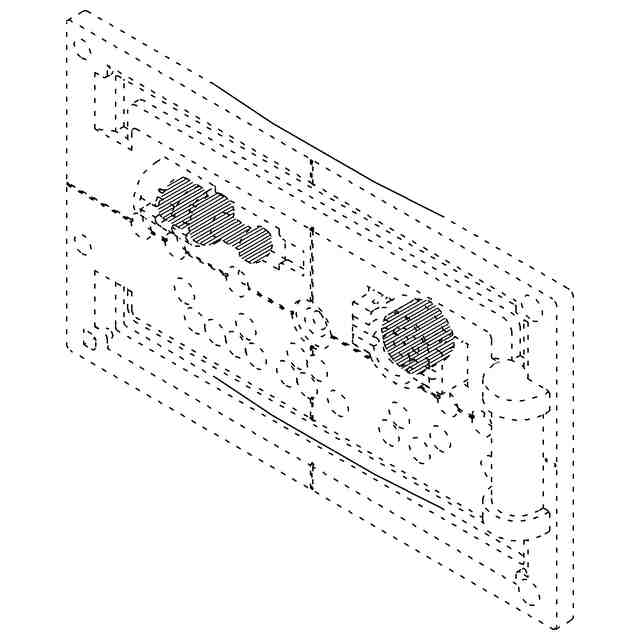

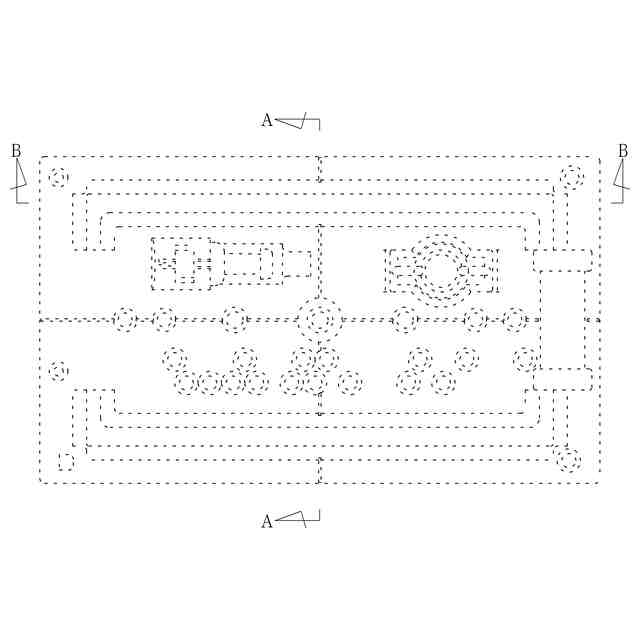

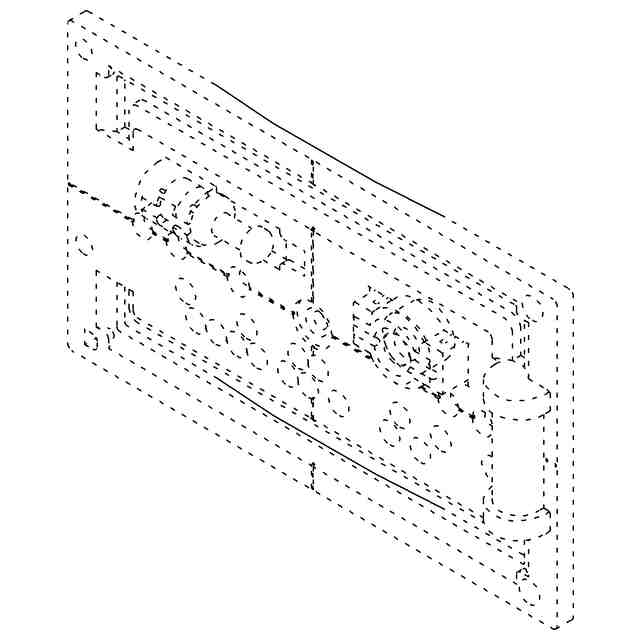

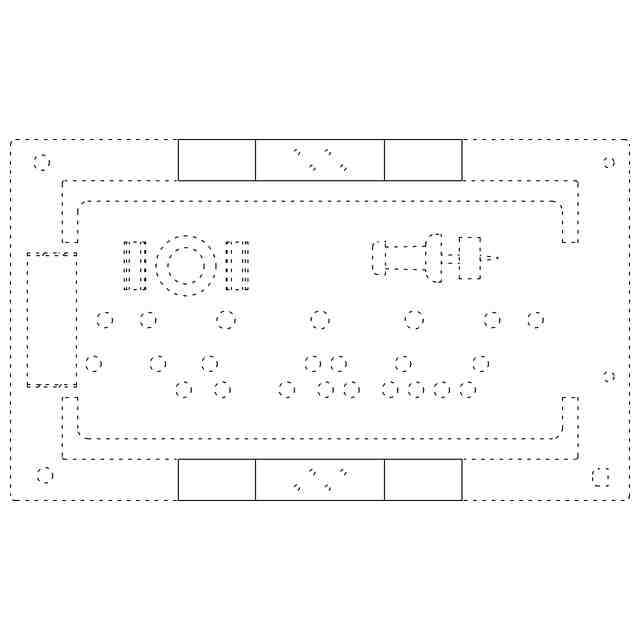

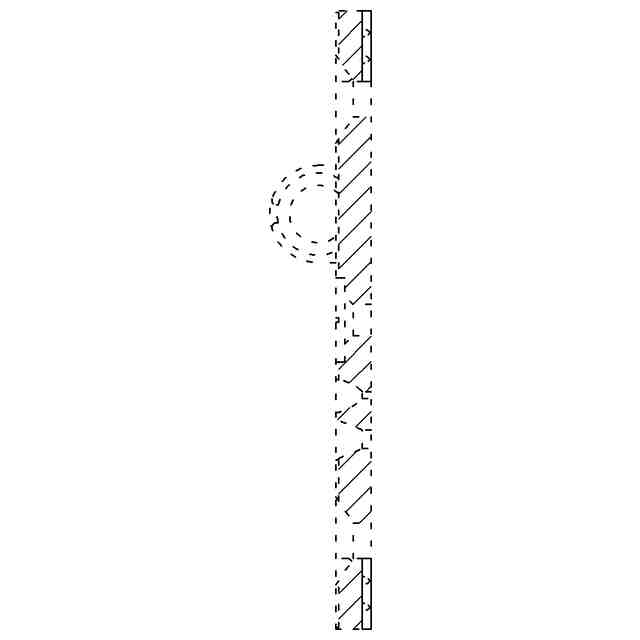

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図及びB-B線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。底面図は平面図と対称に表れる。透明の部分を示す参考正面図及び透明の部分を示す参考斜視図において斜線で示した部分以外が透明である。
