意匠ウォッチ

発行日2024-07-05
公報種別意匠公報(S)
登録番号1774851
登録日2024-06-27
意匠に係る物品筒状体用切断補助具
意匠分類K1-202(利器及び工具)
出願番号2024003028
出願日2024-02-14
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人Vesta国際特許事務所

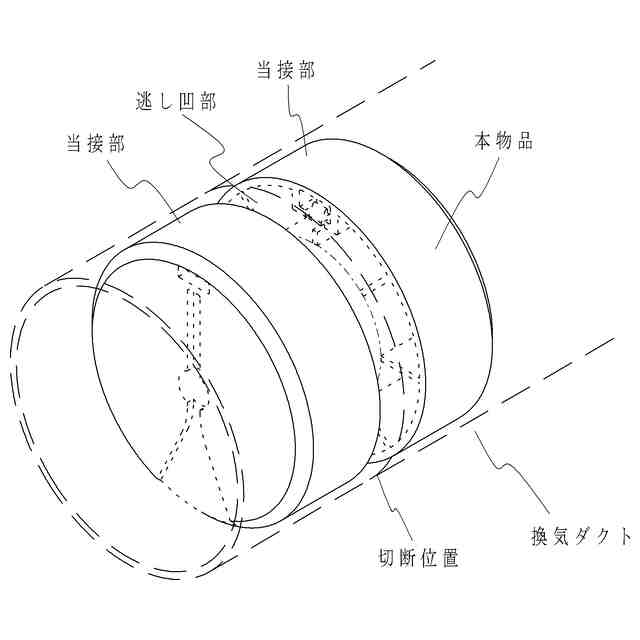

意匠に係る物品の説明本物品は、換気ダクト、排水管や雨樋などの筒状体を作業者が手工具で切断する際に使用する筒状体用切断補助具に関するものである。使用状態参考図により説明すると、本物品は、長手方向両側に形成された大径の柱状である当接部とそれらに挟まれるように形成された小径の柱状とによって逃し凹部が形成され、換気ダクトの切断位置に前記逃し凹部が対応するように換気ダクトに挿し込まれる。そして、切断位置にカッターや鋸などの刃を入れた際、前記逃し凹部によって本物品と刃の接触が避けられるとともに、切断位置の両側で前記当接部が前記換気ダクトの内面に当接することで切断時に換気ダクトが潰れて切断しにくくなることを防止することができる。

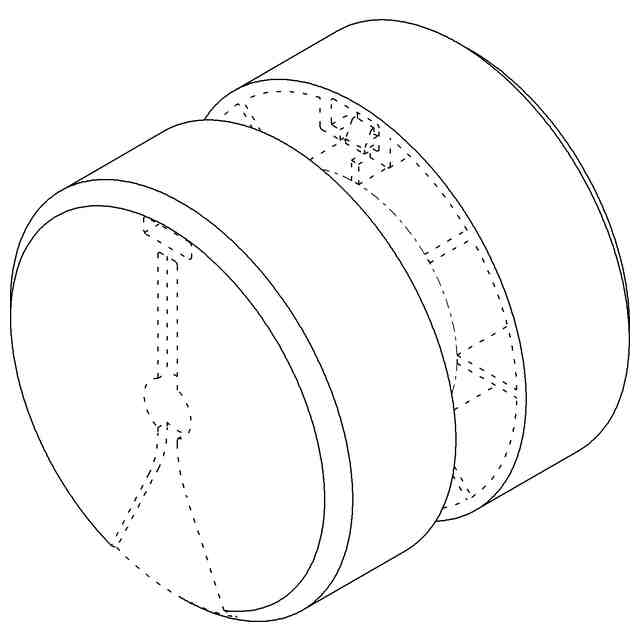

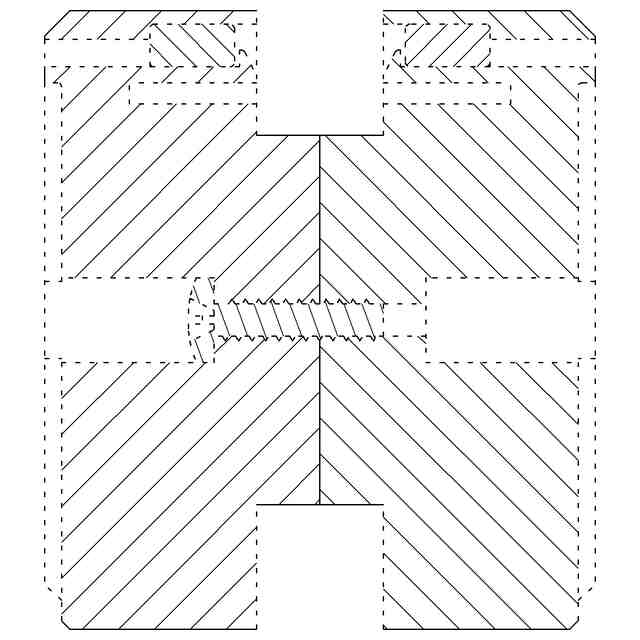

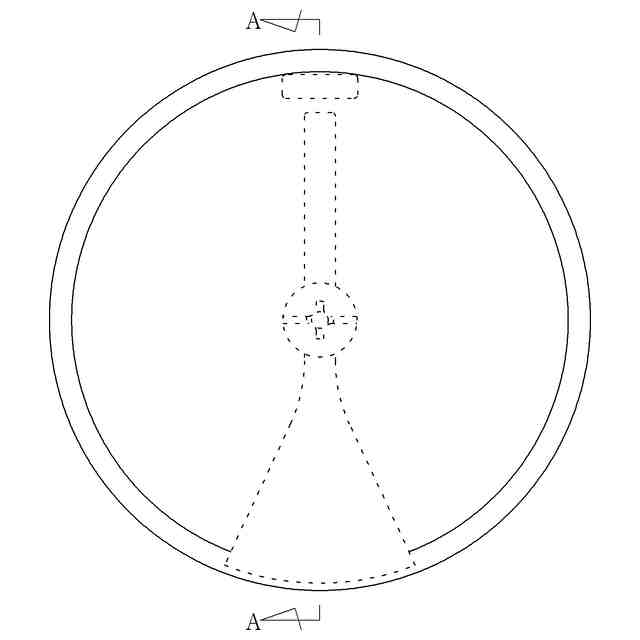

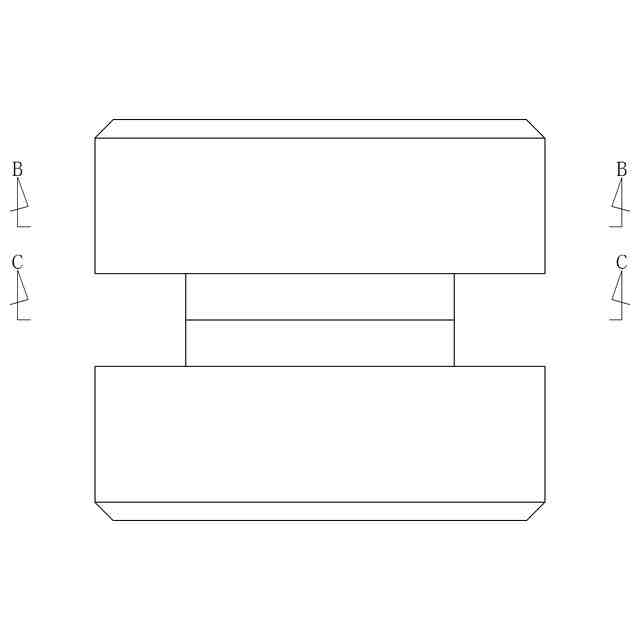

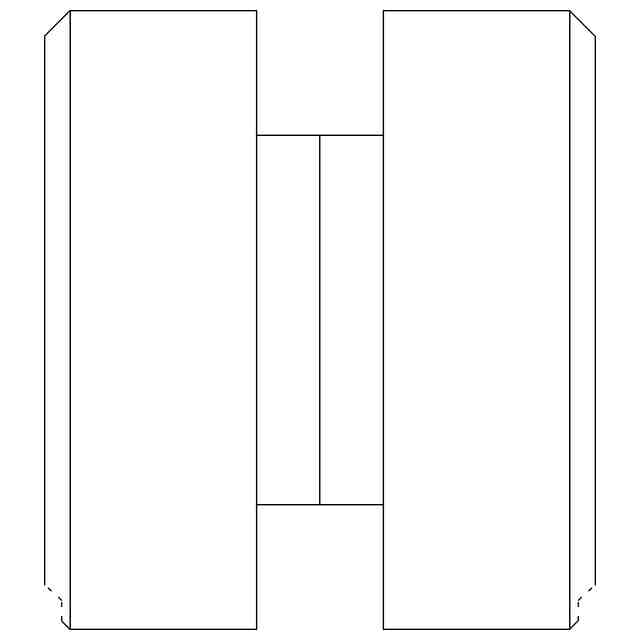

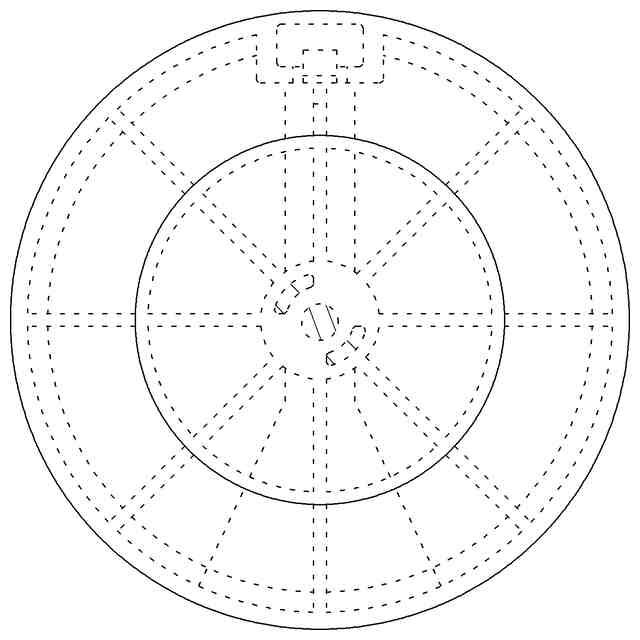

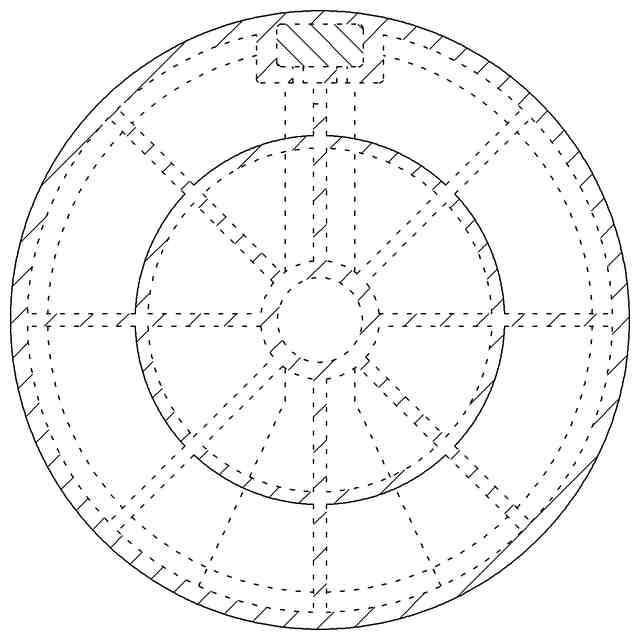

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図、B-B線断面図及びC-C線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。一点鎖線は部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。左側面図は右側面図と同一に表れる。

関連意匠
