発行日2024-07-12
公報種別意匠公報(S)
登録番号1775318
登録日2024-07-04
意匠に係る物品配線・配管材挿入治具
意匠分類K1-2500(利器及び工具)
出願番号2023024027
出願日2023-11-21
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人Vesta国際特許事務所

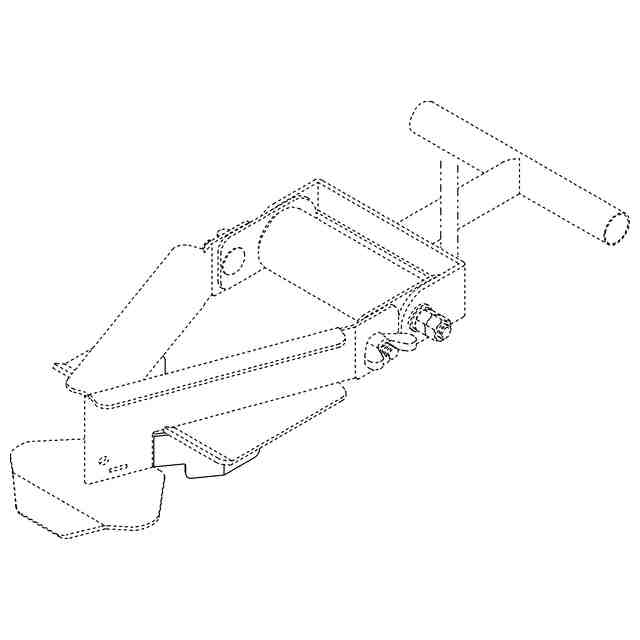

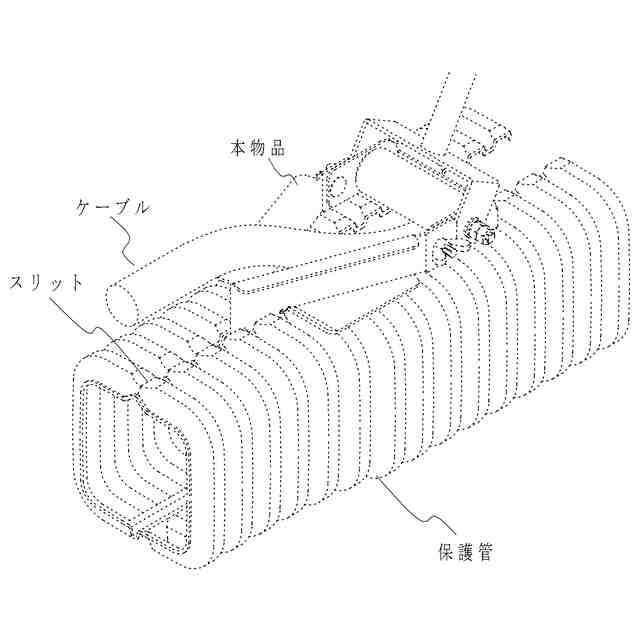

意匠に係る物品の説明本物品は、ケーブルや電線管等の配線・配管材を内部に収容して保護する保護管に、前記配線・配管材を収容するための配線・配管材挿入治具に関するものである。使用状態参考図により説明すると、本物品は、長手方向にスリットが形成されそのスリットからケーブルを内部に挿入可能な保護管に対して、長手方向に沿ってそのスリットに本物品を先端から割り込ませて当該スリットを順次割り開いていき、当該スリットを前記ケーブルが前記保護管内に挿入可能となる幅に開口していくことができる。

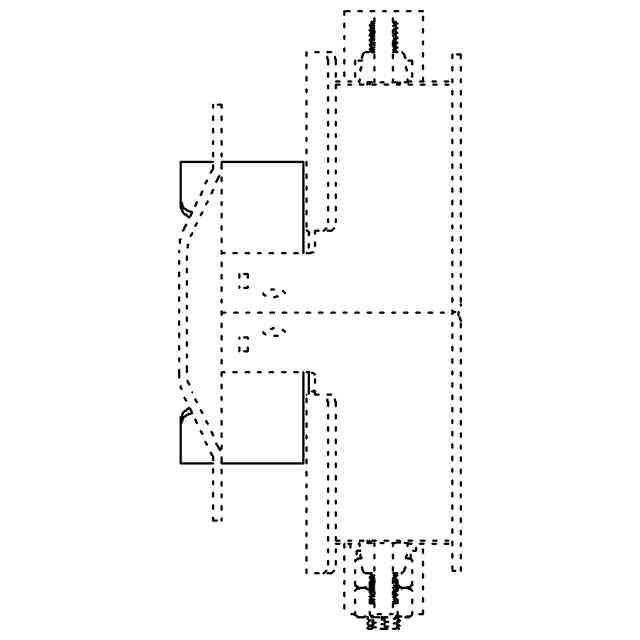

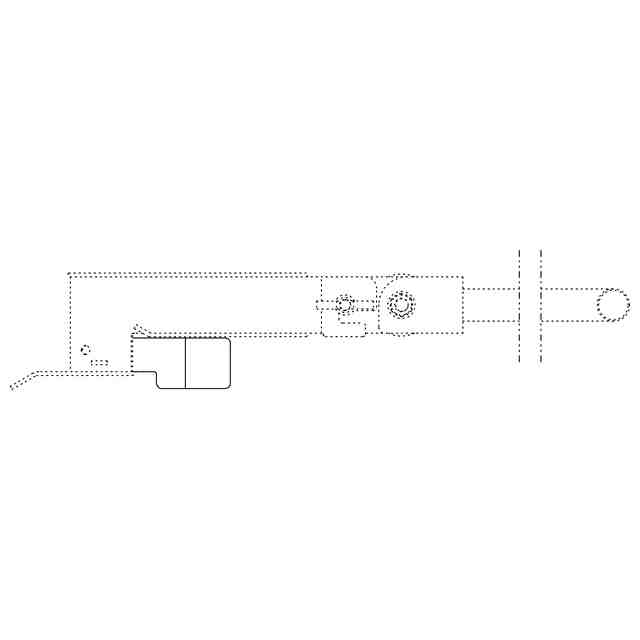

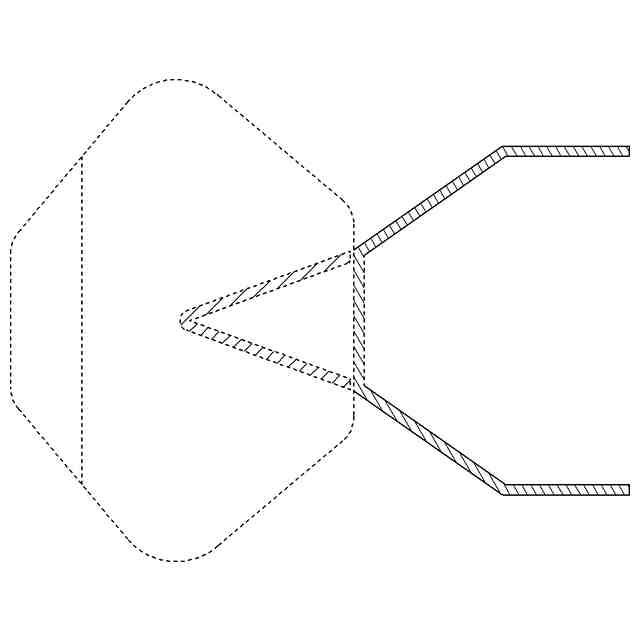

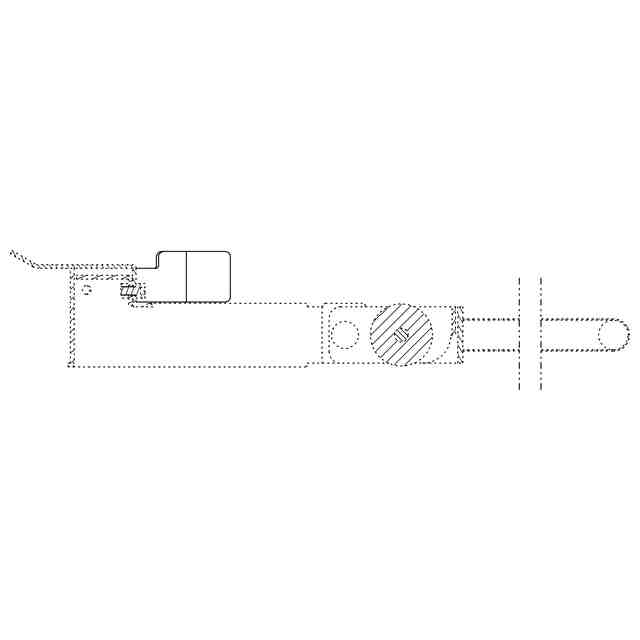

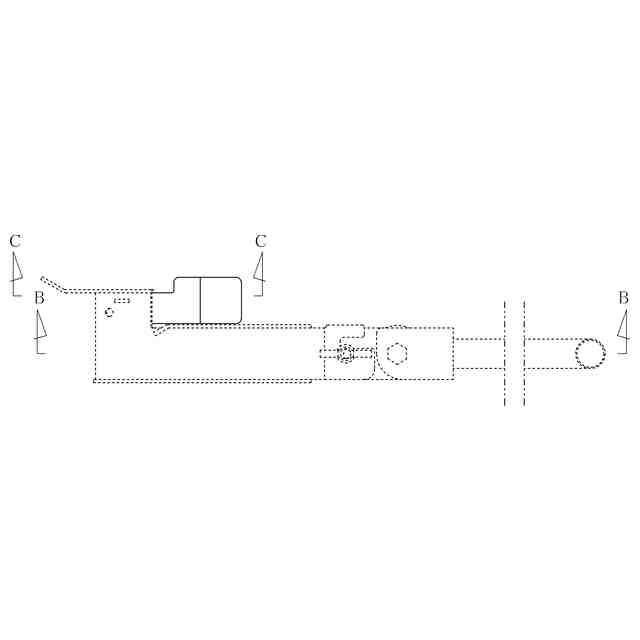

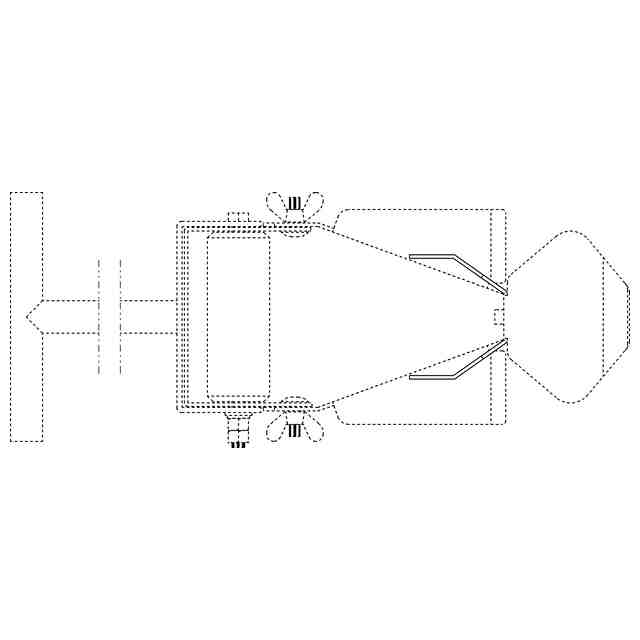

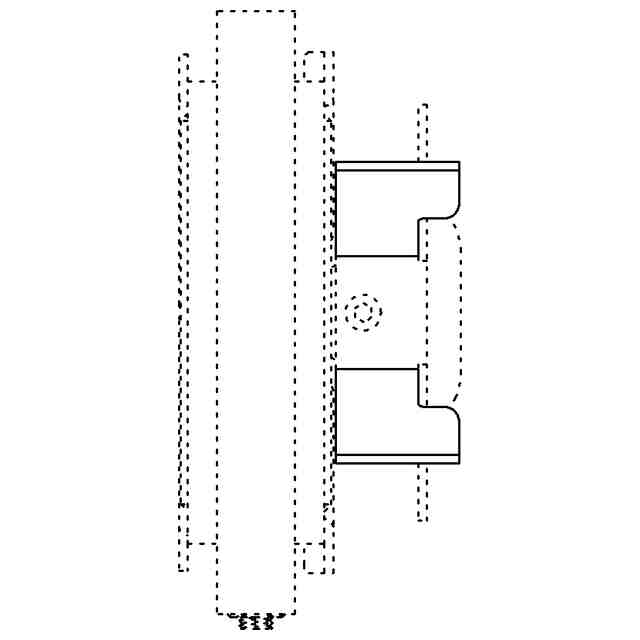

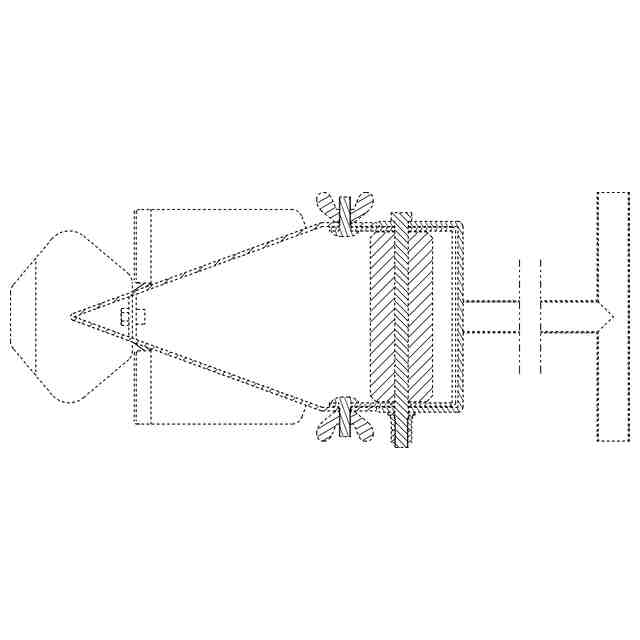

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図、B-B線断面図及び拡大C-C線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。一点鎖線は部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。図面中、省略部分は願書添付図面上20cmである。
