登録番号1799720
登録日2025-05-20
意匠に係る物品舗装ブロック用強化板
意匠分類L2-590(土木構造物及び土木用品)
出願番号2024025146
出願日2024-12-05
意匠権者株式会社津田ペイブトンテクニック
代理人個人,個人

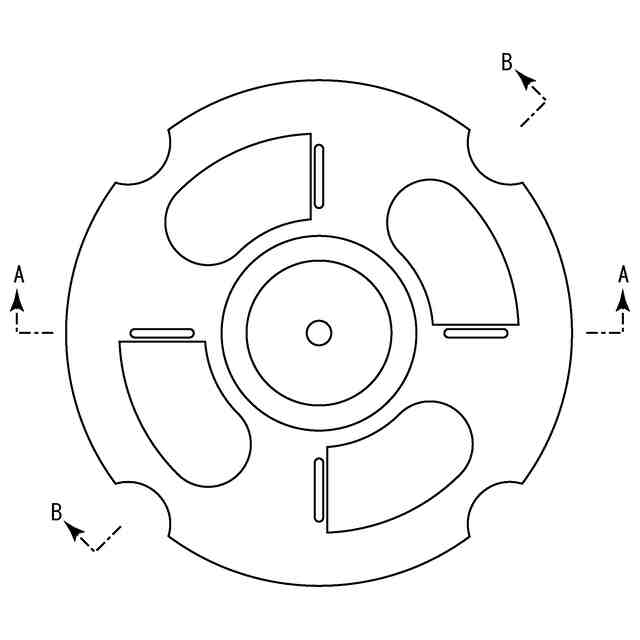

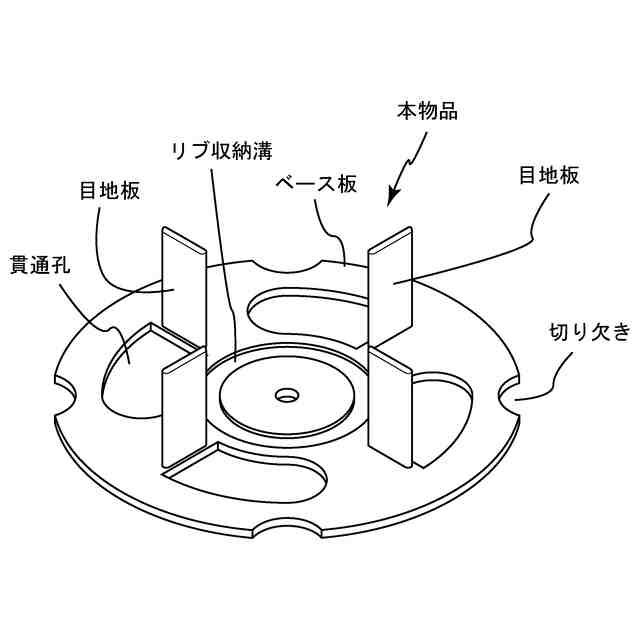

意匠に係る物品の説明本物品は地面に舗装ブロックを敷設される際に用いられるもので、地面と舗装ブロックとの間に設置され、舗装ブロックのズレや段差を防止するとともに、舗装ブロック間に隙間を形成することができる舗装ブロック用強化板である。本物品は、平面視略円形状のベース板の上面に設けられ舗装ブロック間に隙間を形成する略垂直の目地板が形成され、ベース板の底面にリブが形成されている。また、ベース板には、本物品を複数個重ねて収納する際に、前記目地板が貫通する貫通孔と、リブが収納されるリブ収納溝が設けられている。このような貫通孔とリブ収納溝を形成することにより、本物品を収納する際に、積み重ね容積を大幅に小さくすることができる。また、ベース板の周囲には、円弧形状の切り欠きが複数設けられており、この切り欠きに輪ゴム等を紐かけすることにより、複数の本物品をまとめることができる。

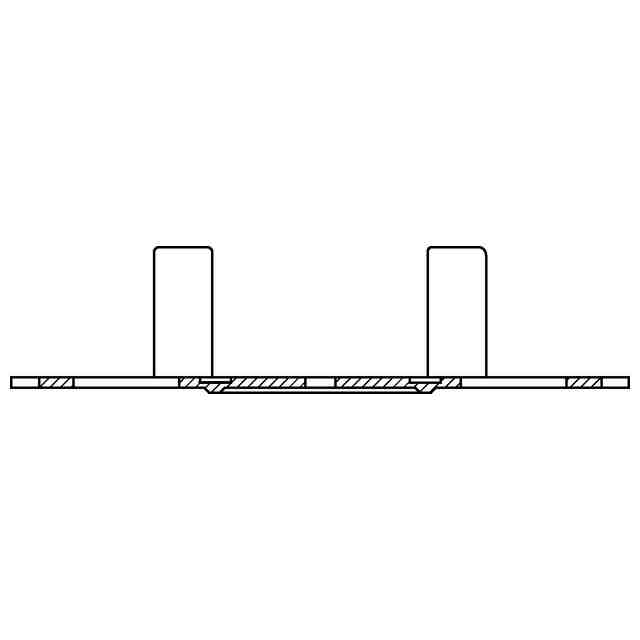

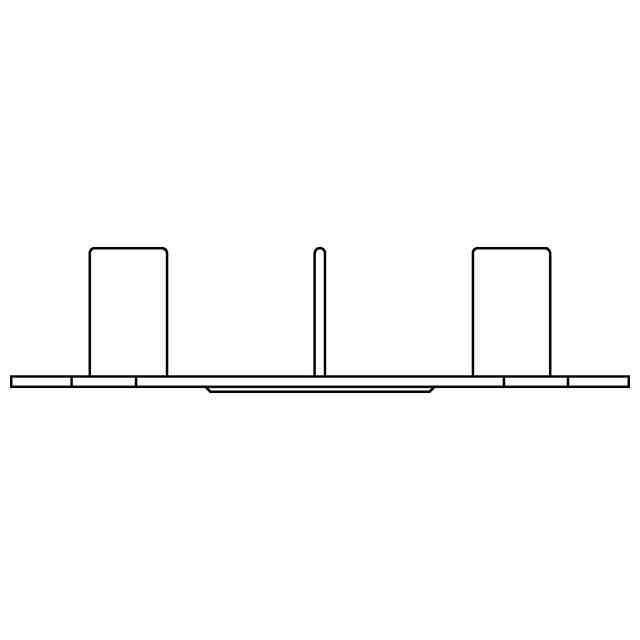

意匠の説明背面図は正面図と対称にあらわれるため省略する。左側面図は右側面図と対称にあらわれるため省略する。
