意匠ウォッチ

発行日2025-05-20
公報種別意匠公報(S)
登録番号1798968
登録日2025-05-12
意匠に係る物品擁壁用ブロック
意匠分類L2-22400(土木構造物及び土木用品)
出願番号2024010507
出願日2024-05-24
意匠権者一般社団法人ハイタッチセンター
代理人個人,個人,個人,個人,個人,個人,個人,個人

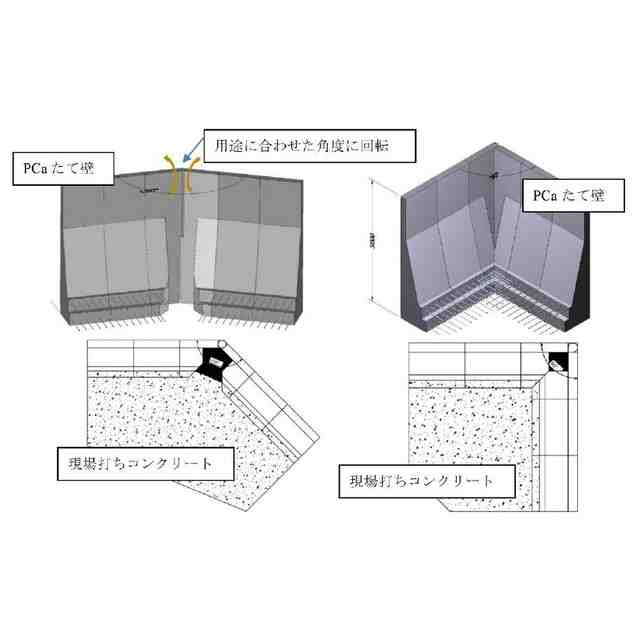

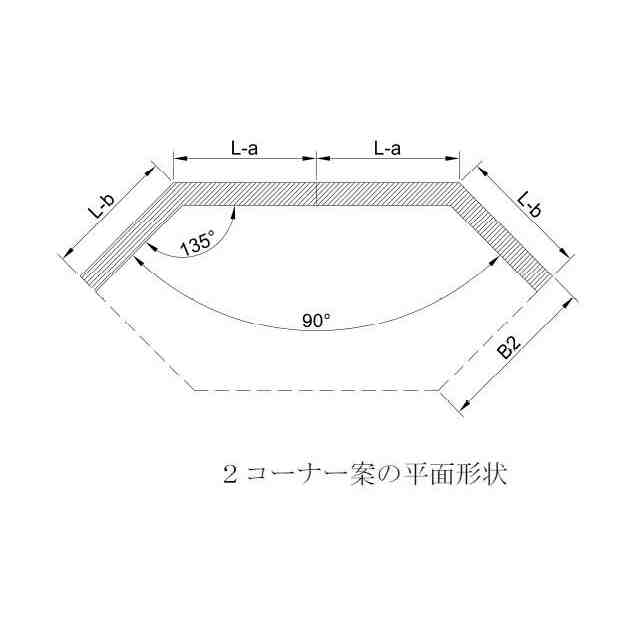

意匠に係る物品の説明(1)本願意匠は、使用状態を示す参考図1のように、コーナーの角度に応じて現場にて自在に角度調整が可能な「コーナーブロック」の構成部材である擁壁用ブロックである。(2)「コーナーブロック」は、安定性(滑動、転倒、支持力)の観点より、左右の必要な一辺長を確保している。(3)コーナー部以外の標準部擁壁ブロックの部材構造は「リブ構造」であるが、「コーナーブロック」は、より製造し易く、取り扱いし易く、必要な部材強度を確保するため、「無垢断面で表面平坦面状」のシンプルな部材構造としている。(4)現場での施工性を考えて、「コーナーブロック」の構成部材の製品重量を標準部の製品重量と同程度とするため、構成部材の横幅を標準部の約半分の幅とし、「コーナーブロック」全体の一辺長を複数の構成部材(隅角部材、直線部材)に分割して6個の部材で構成している。(5)使用状態を示す参考図2に示すように、「コーナーブロック」を組み合わせて使用することもできる。
意匠の説明

関連意匠
