意匠ウォッチ

発行日2025-04-18
公報種別意匠公報(S)
登録番号1796596
登録日2025-04-10
意匠に係る物品ノズルジョイント
意匠分類M2-435(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024024212
出願日2024-11-22
意匠権者マサル工業株式会社
代理人個人

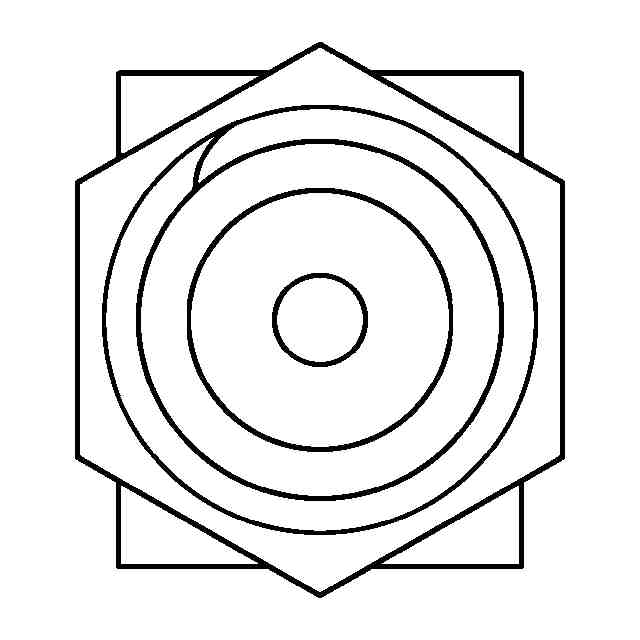

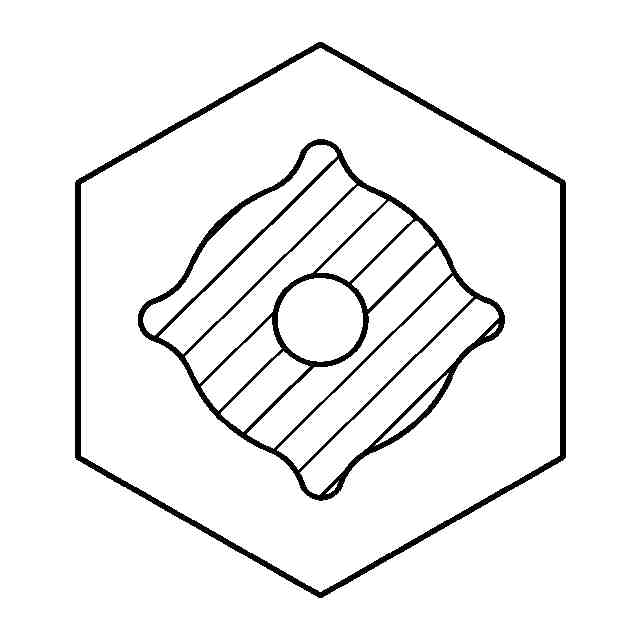

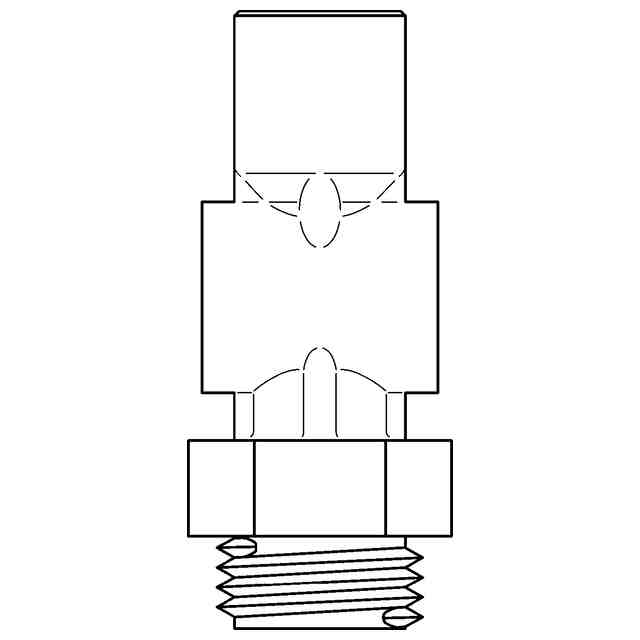

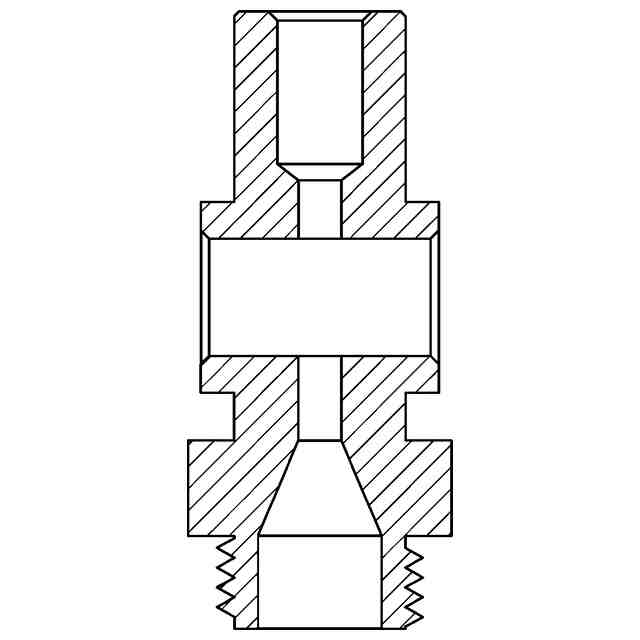

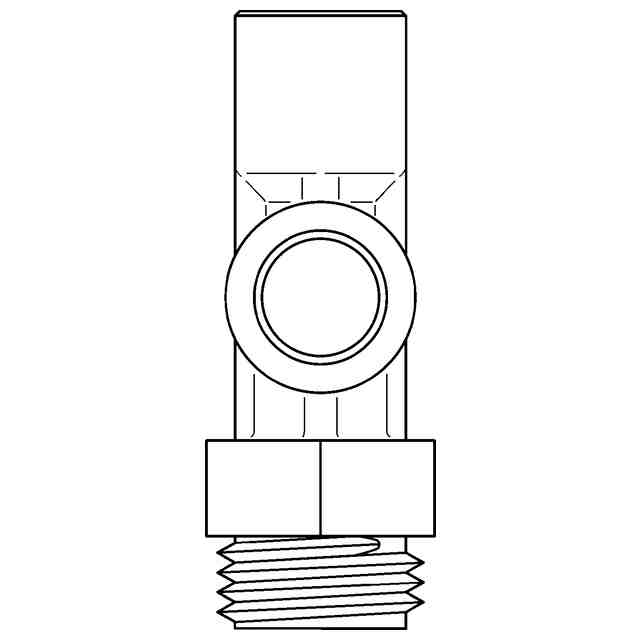

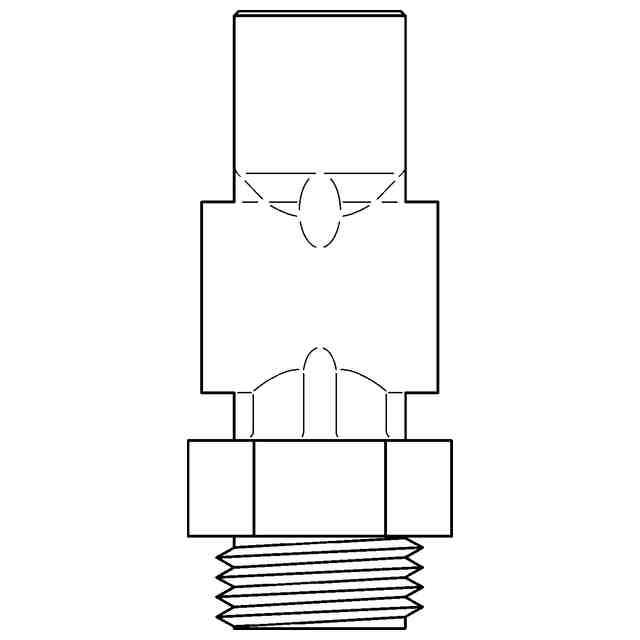

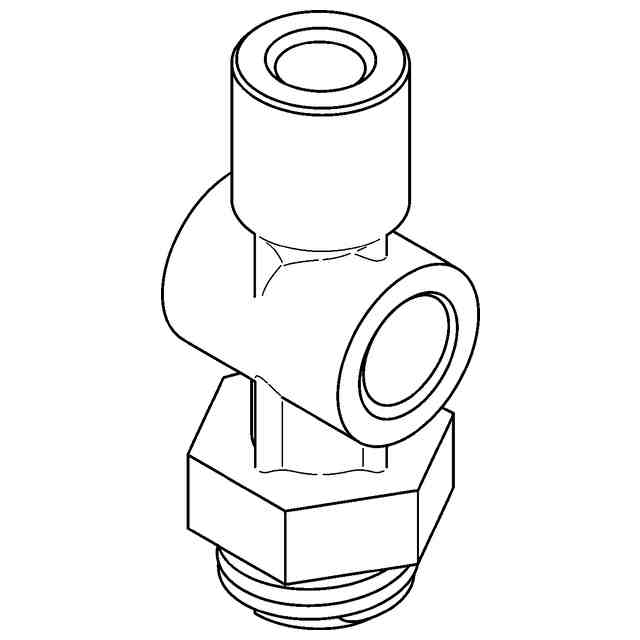

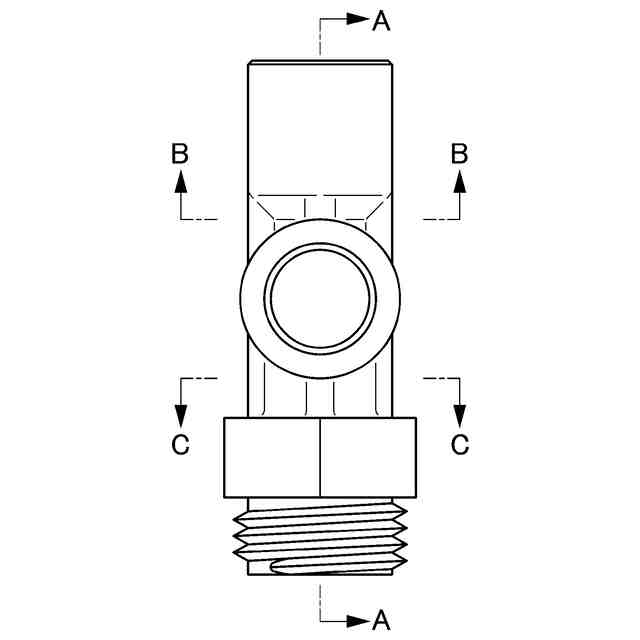

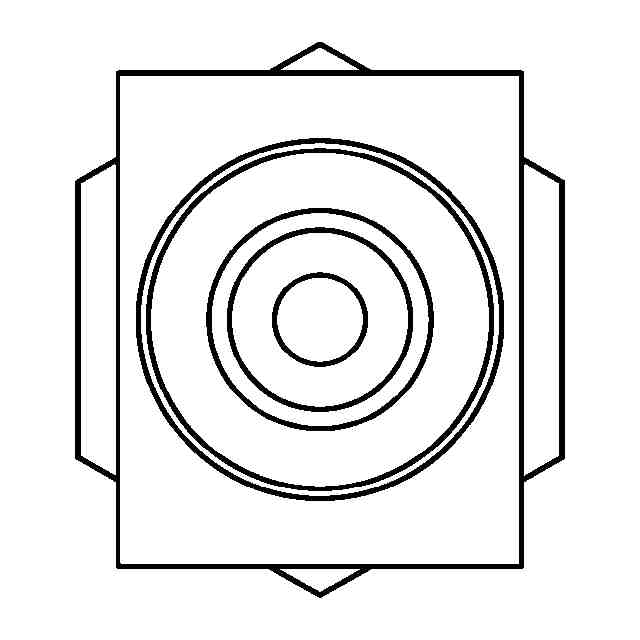

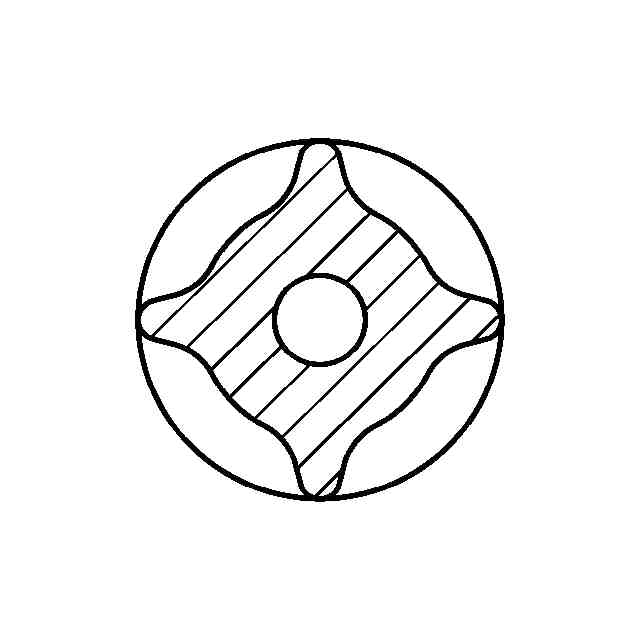

意匠に係る物品の説明本意匠に係る物品は、農業におけるかん水に用いるものであり、ビニールハウス内等に張り巡らされた配水パイプ網の所望箇所に、分岐パイプを介してノズルを接続するためのノズルジョイントである。本物品は、分岐パイプに固定されたソケットと螺合する、外周面にネジ部を有する下端筒部と、該下端筒部の上位に設けた六角部と、ノズルを取り付けるための上端筒部と、該上端筒部と上記下端筒部とを繋ぐ中途筒部と、該中途筒部と直交する、コック取り付け用の水平筒部を備え、上記中途筒部はその外周面の垂直方向に沿って等間隔を置いて四つのリブを設ける構成となっている。「使用状態を示す参考図」に表すように、本物品の上端筒部にノズルを取り付けると共に、水平筒部にコックを取り付け、分岐パイプに固定されたソケットに六角部を利用して下端筒部を螺合すれば、確実にノズルと配水パイプとを連通させることができる。
意匠の説明

関連意匠
