意匠ウォッチ

発行日2025-04-04
公報種別意匠公報(S)
登録番号1795252
登録日2025-03-27
意匠に係る物品配線保護カバー用端末部材
意匠分類M2-39(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024024213
出願日2024-11-22
意匠権者マサル工業株式会社
代理人個人

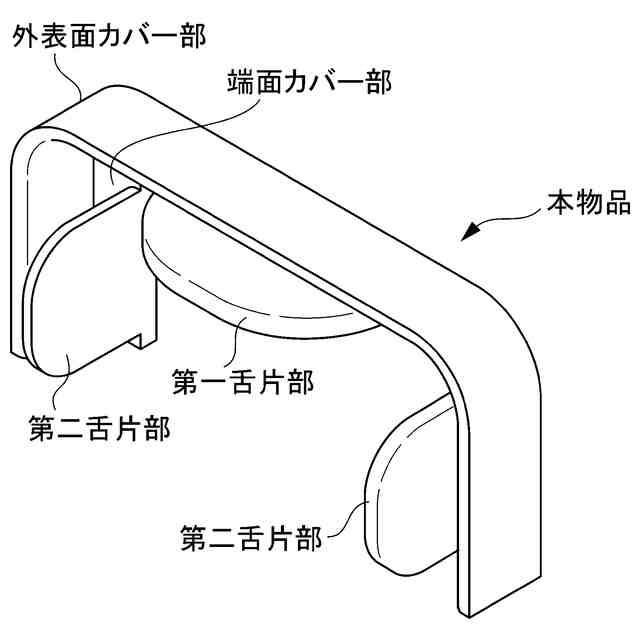

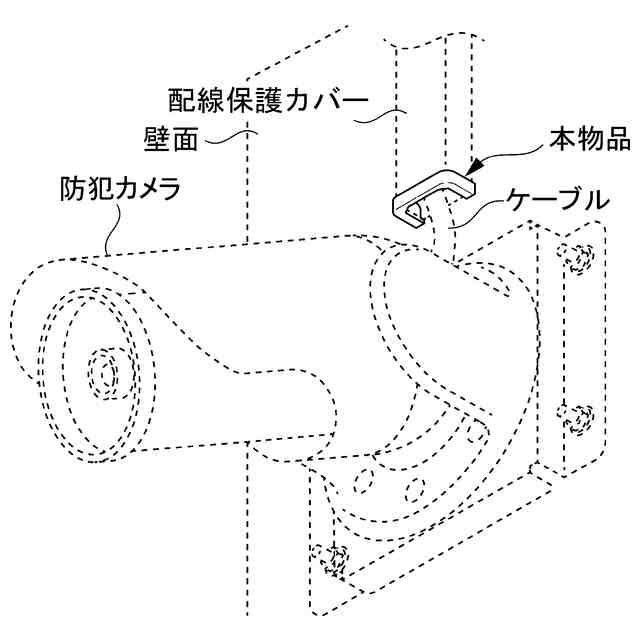

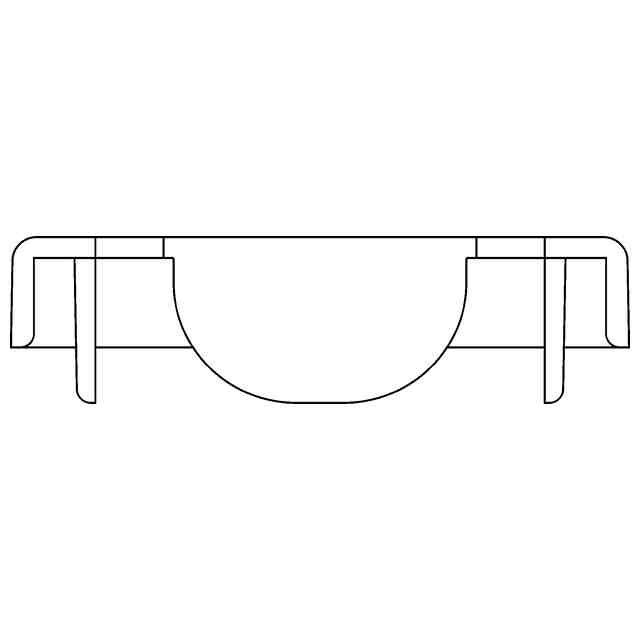

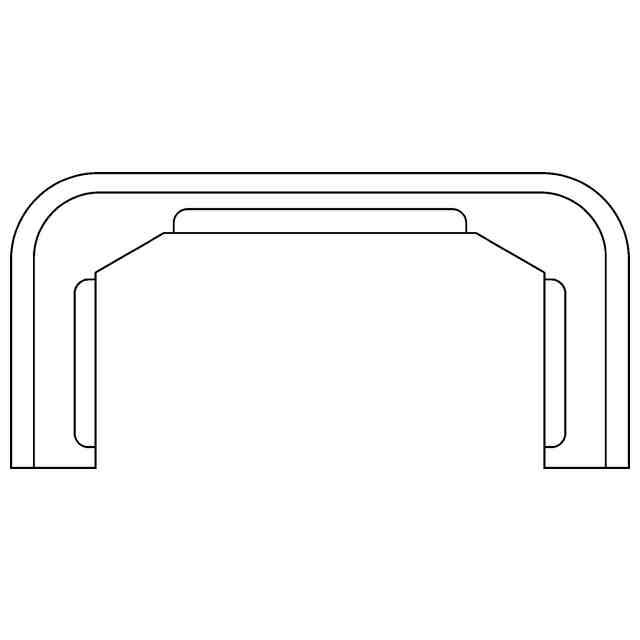

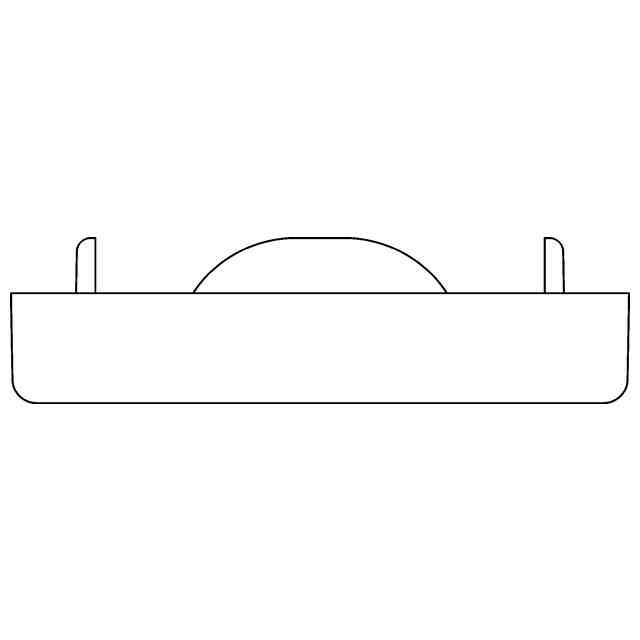

意匠に係る物品の説明本意匠に係る物品は、電線やケーブル等の屋外配線などで用いる配線保護カバーの端末を覆うための部材である。本物品は、配線保護カバー端末におけるロ字状の端面の内、設置壁の端面以外の三辺の端面(両側壁及び天壁の端面)を覆う端面カバー部と、該端面カバー部の外縁に沿って一連に設けられ後方に延びる外表面カバー部と、該外表面カバー部に対向する三つの舌片部を備え、該三つの舌片部は天壁部と係合する第一舌片部と、両側壁部にそれぞれ係合する一対の第二舌片部を有する構成となっている。「使用状態を示す参考図」に表すように、壁面に防犯カメラなどの電子機器を取り付ける際に、配線保護カバーの端末における天壁及び両側壁を本物品の外表面カバー部と三つの舌片部が適切に挾持すると共に、同端末の端面を端面カバー部で確実に覆うことができる。特に金属製配線保護カバーの端末における端面はバリ等で粗面となっており、当該面を本物品で覆うことにより、配線ケーブルの絶縁被覆や作業者の手指が傷つくのを有効に防止することができる。
意匠の説明左側面図は右側面図と対称に表れるため省略する。

関連意匠
