発行日2025-04-15
公報種別意匠公報(S)
登録番号1796170
登録日2025-04-07
意匠に係る物品配管部材用パッキング
意匠分類M2-491(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024025792
出願日2024-12-13
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人Vesta国際特許事務所

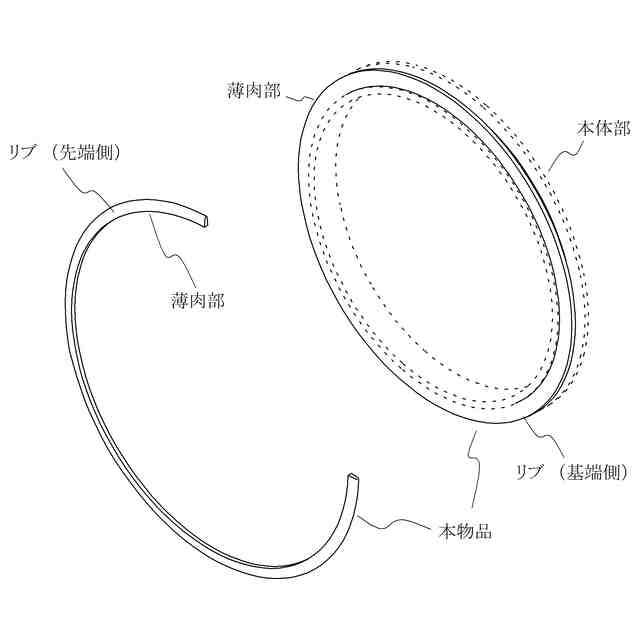

意匠に係る物品の説明本物品は、排水管、配管継手等の配管部材に取り付けられる配管部材用パッキングに関するものである。参考斜視図及び使用状態参考図により説明すると、本物品は、本体部に対し外側に延びるリブが周方向全周に亘って形成されてなり、当該リブは先端側と基端側との間に形成された薄肉部に沿って周方向に切断することで先端側を除去して突出長を調整することができる。

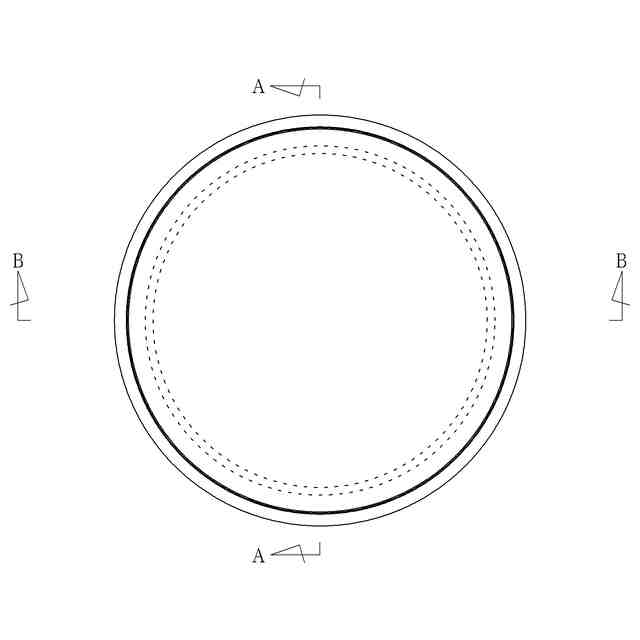

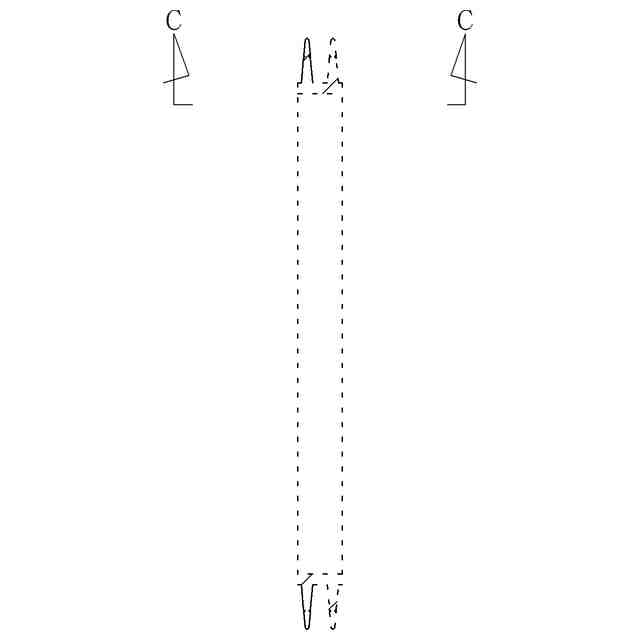

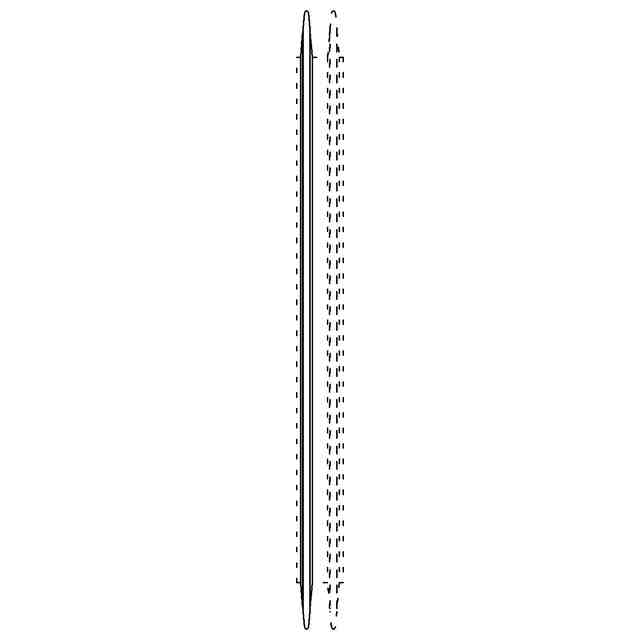

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図、B-B線断面図、切断線C-Cによる部分拡大図及び切断線D-Dによる部分拡大図を含めて部分意匠として意匠登録を受けようとする部分を特定している。底面図は平面図と、左側面図は右側面図と、それぞれ対称に表れる。
この意匠をJ-PlatPatで参照する
