発行日2025-04-08
公報種別意匠公報(S)
登録番号1795491
登録日2025-03-31
意匠に係る物品電気融着継手
意匠分類M2-433(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024024903
出願日2024-12-02
意匠権者株式会社クボタケミックス
代理人個人

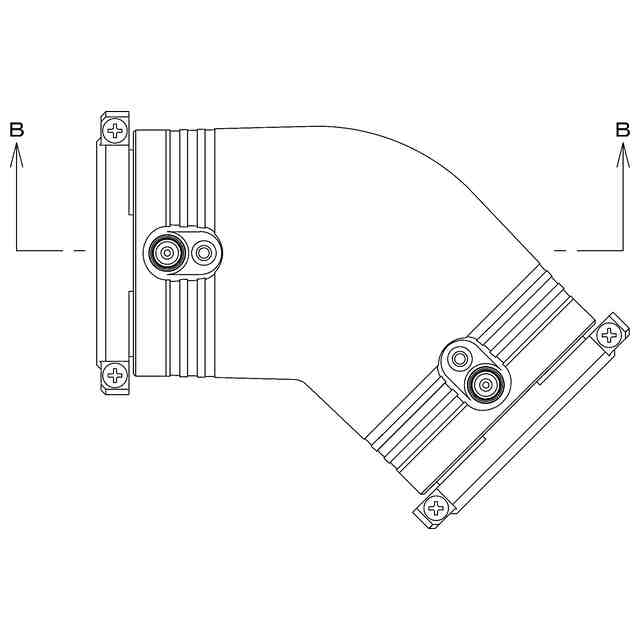

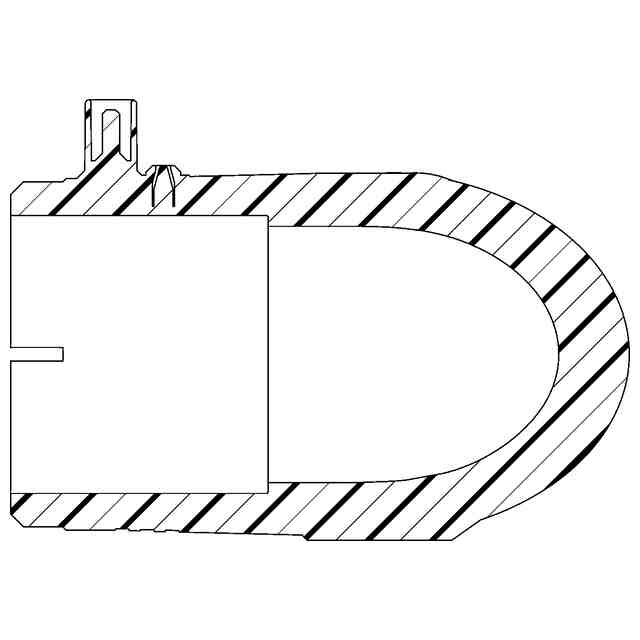

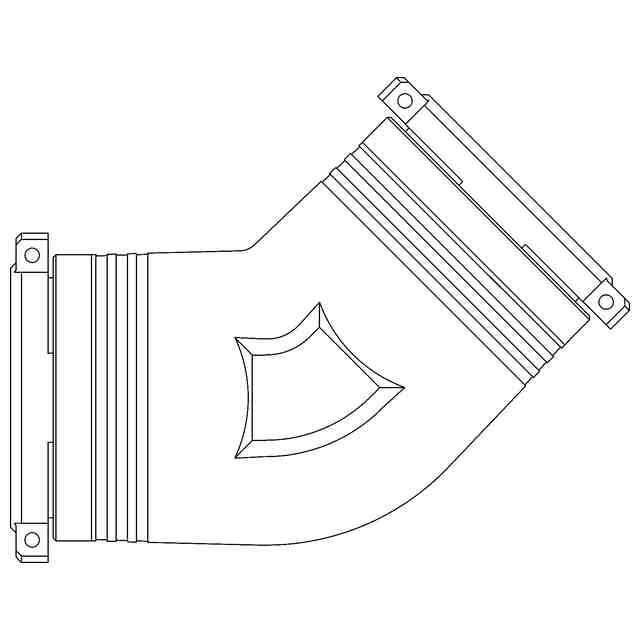

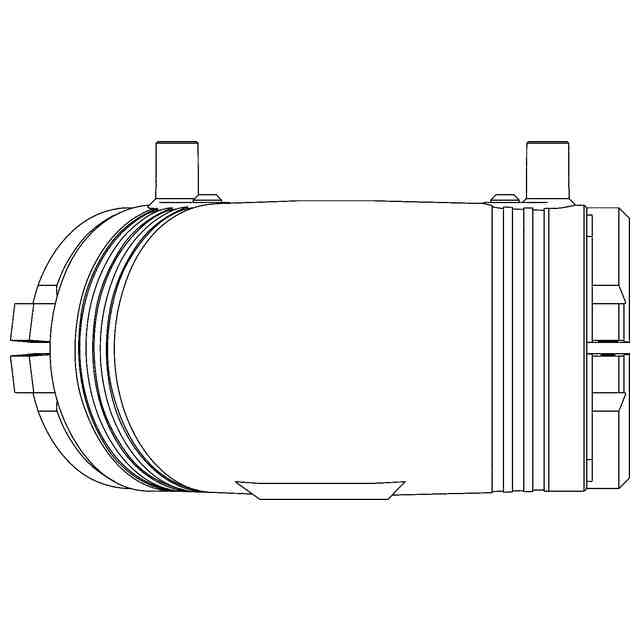

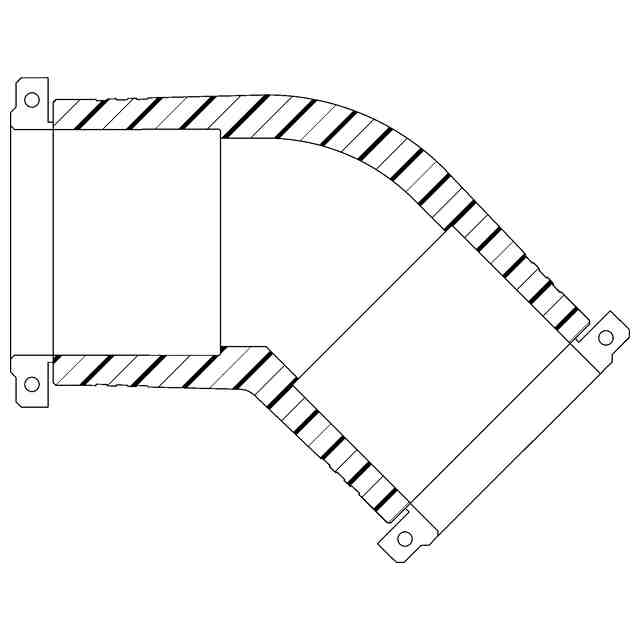

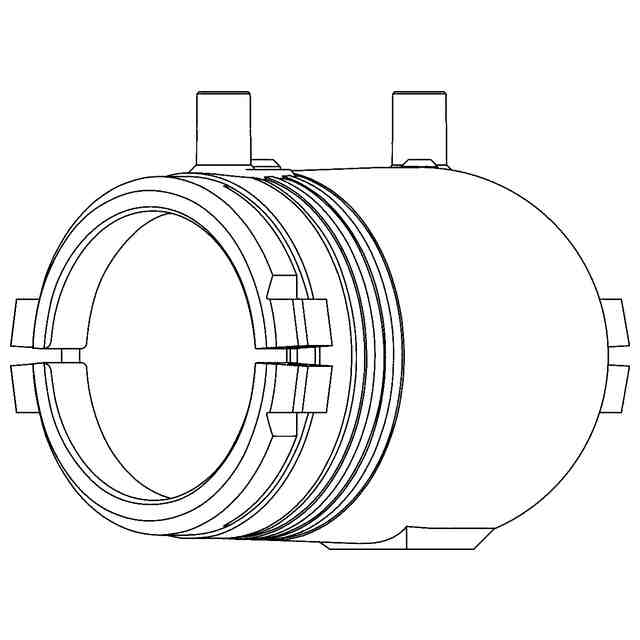

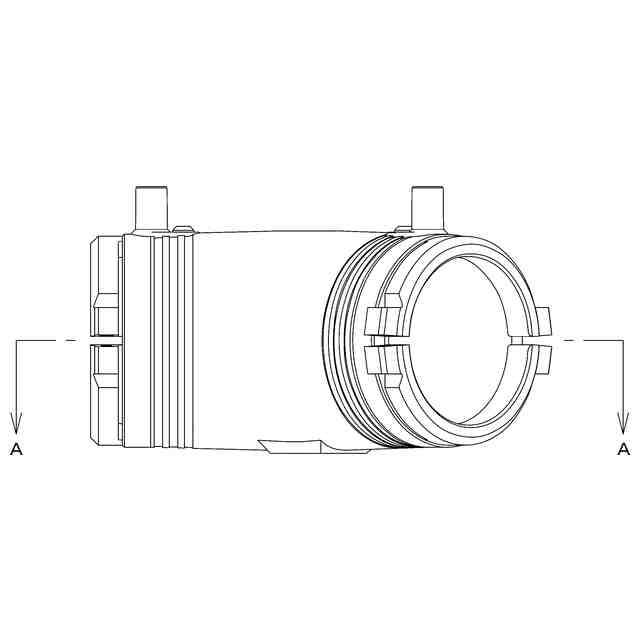

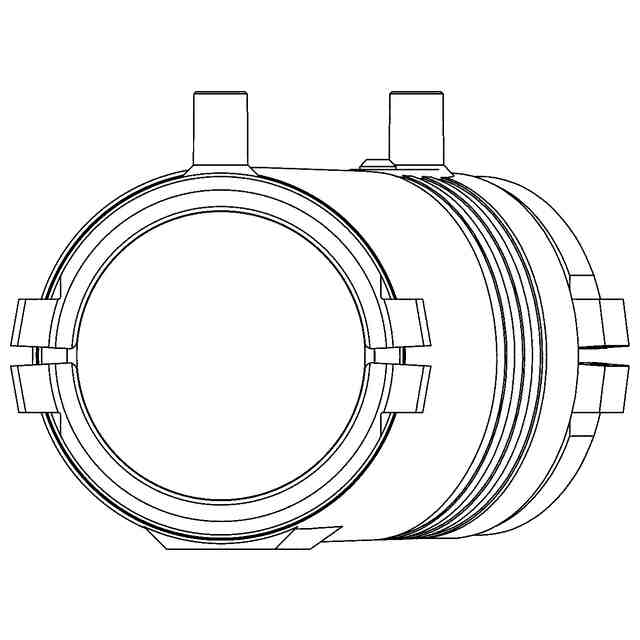

意匠に係る物品の説明本意匠に係る電気融着継手は、合成樹脂製の45度エルボタイプの管継手である。曲管部の両端のそれぞれには、他の管部材の管端を受け入れる受口が形成されている。各受口は、電気融着継手部(EF継手部)として形成されており、その内面には電熱線が埋め込まれている。各受口の先端部上面に突起として表れているものは、電熱線と接続している端子部である。各端子部の内側に小突起として表れているものは、受口内面と他の管部材の外面とが融着したことを示すためのインジケータである。また、受口の先端には、半割クランプ部が連結されている。さらに、曲管部の底面には、台座部が形成されている。
