発行日2025-03-31
公報種別意匠公報(S)
登録番号1794739
登録日2025-03-21
意匠に係る物品身体用シェルター
意匠分類J6-20(保安機械器具等)
出願番号2024016911
出願日2024-08-16
意匠権者個人
代理人個人

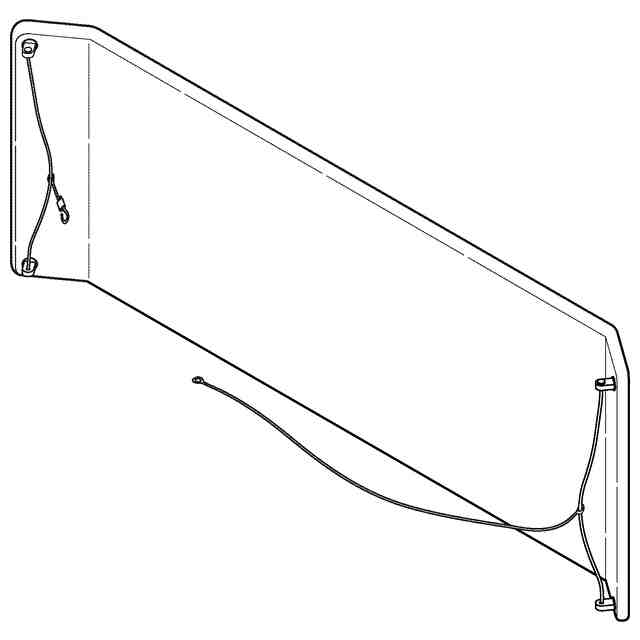

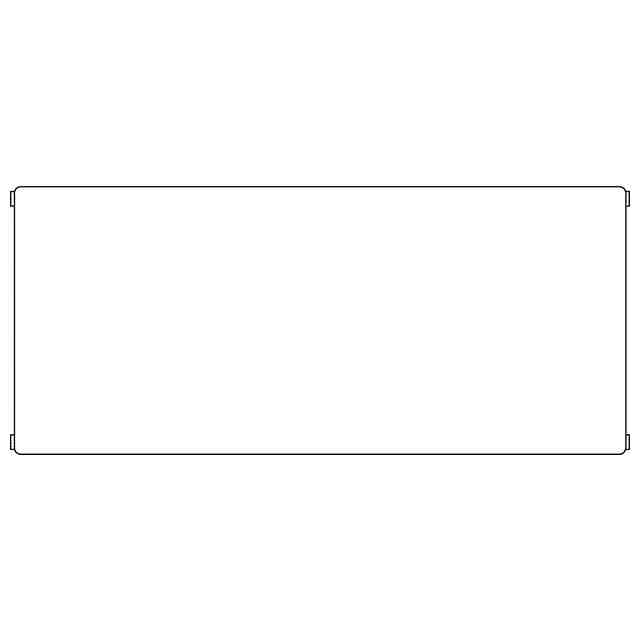

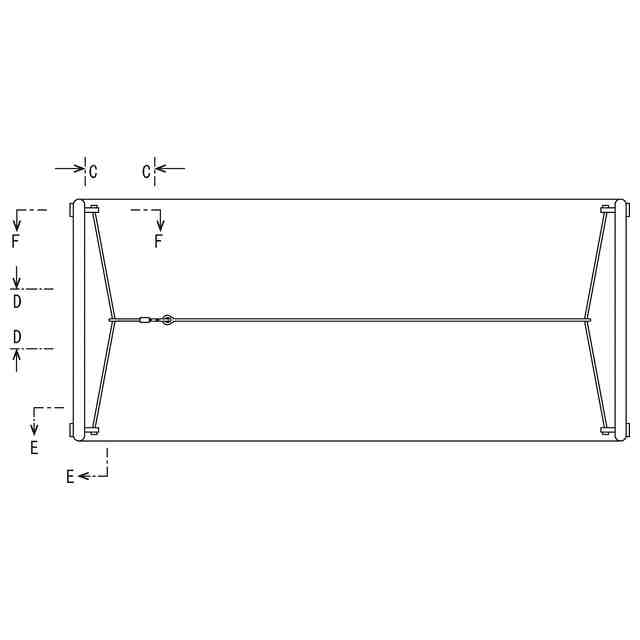

意匠に係る物品の説明この意匠にかかる物品は、大地震の際に、家族の3,4人でそれぞれの身体を保護できるFRP製の身体用シェルターである。日常時(通常時)にはシェルターとしてではなく、参考斜視図2に示すように、両端側に傾斜部を設けて中間部は扁平状の長方形主板を横置きしたり、絵画的に壁等に立て掛けたり、部屋の邪魔にならないように設置しておき、参考斜視図1に示すように、いざという時の大地震(震度7又は同等震度)の時のみに長方形主板の長手方向全体が湾曲状に形成(立体形成)されつつ固定されて、木造家屋が倒壊するに至っても、これが即、家族の身体保護用のシェルターとしての役割を成すものである(使用状態を示す参考図参照)。本意匠に係る物品は、FRP製の板状材であって、長手方向の中間部位の平坦状部に対して弾性力を利用しつつ、人力にて中央の紐状物をフック等を介して短縮して曲げることを想定して構成されている。長手方向の両端側の屈曲部(外観上での厚さ差異は目視できない程度)は補強部として変形しないように構成されている。平面図において、左右方向の長さは約2m前後で、上下方向の長さは約1m前後を有し、板厚は約5cm内外に形成されている。また、参考斜視図4に示すように、人力にて曲げるのではなく動力(電動ウィンチ等)にて行うこともある。この物品は単独で取引の対象となりうる。

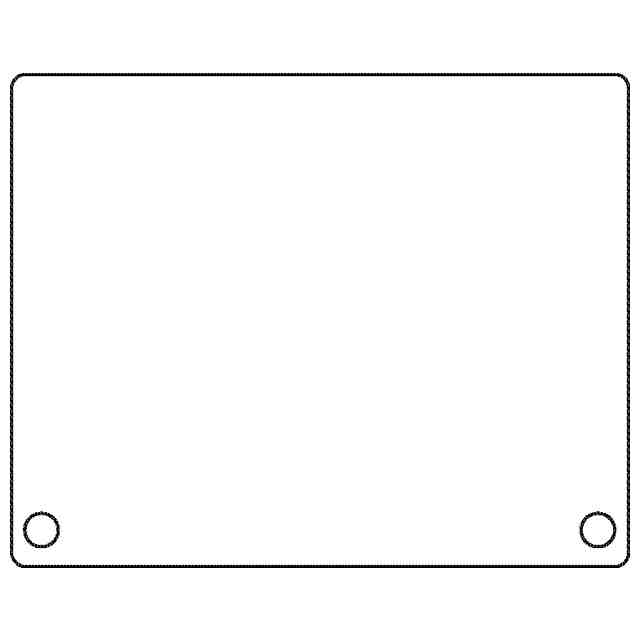

意匠の説明背面図は正面図と対称のため省略する。左側面図は右側面図と同一のため省略する。
