発行日2025-03-24
公報種別意匠公報(S)
登録番号1794182
登録日2025-03-13
意匠に係る物品配線・配管材用貫通部形成具
意匠分類M2-310(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024024175
出願日2024-11-22
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人Vesta国際特許事務所

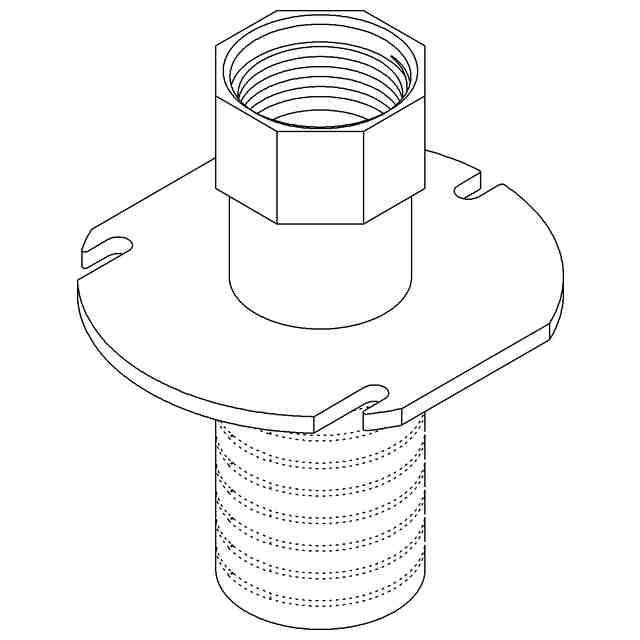

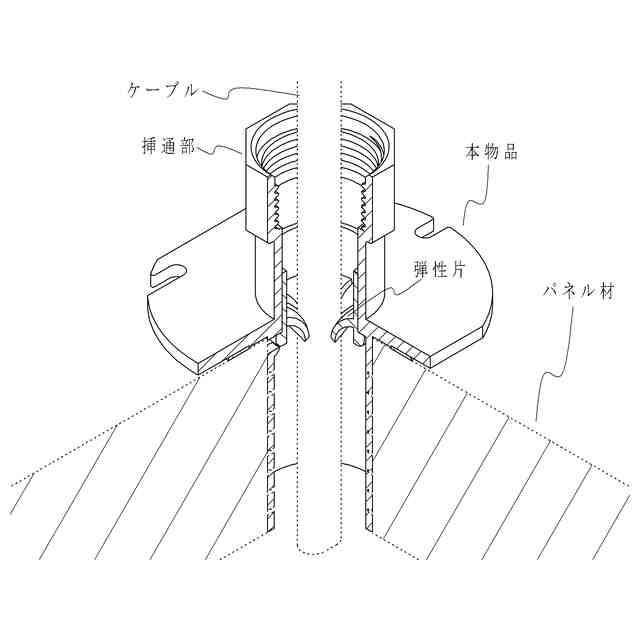

意匠に係る物品の説明本物品は、天井面や壁面等を形成するパネル材等に、ケーブルや電線管等の配線・配管材が貫通する箇所を形成するための配線・配管材用貫通部形成具に関するものである。使用状態参考図により説明すると、本物品は、パネル材に貫通されて固定され、ケーブルが本物品の挿通部を介してパネル材を貫通するように配線される。なお、当該挿通部には、奥まった位置に複数の弾性片が形成され、当該挿通部内面と挿通されたケーブル外面との隙間を閉塞している。

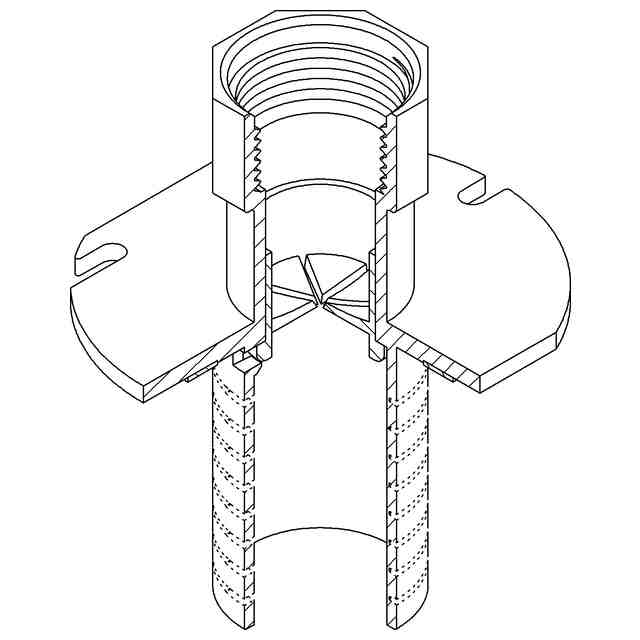

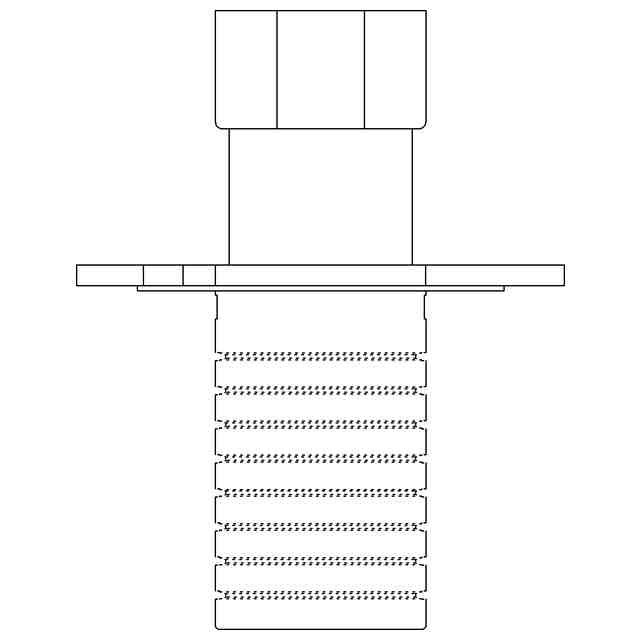

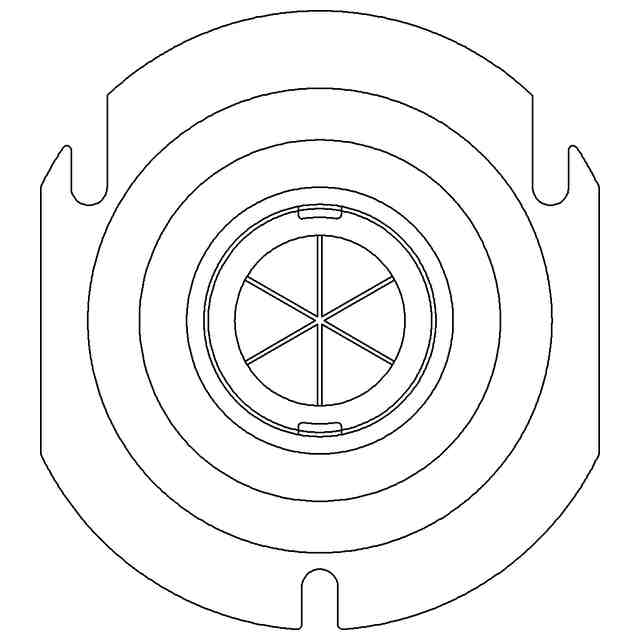

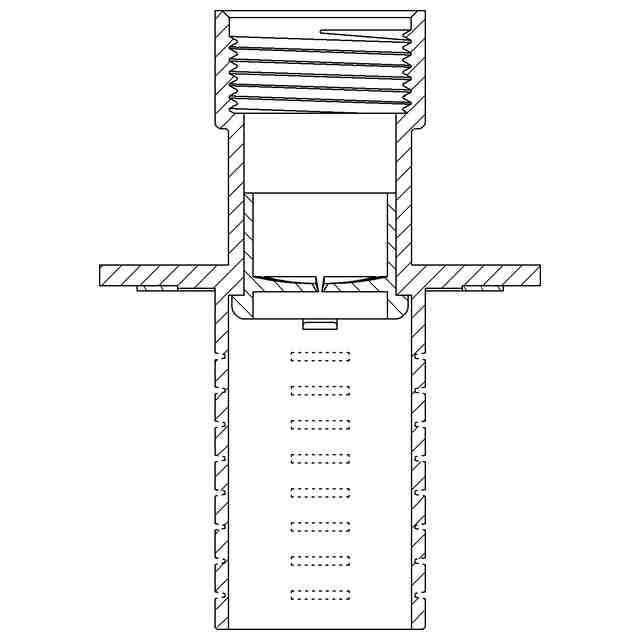

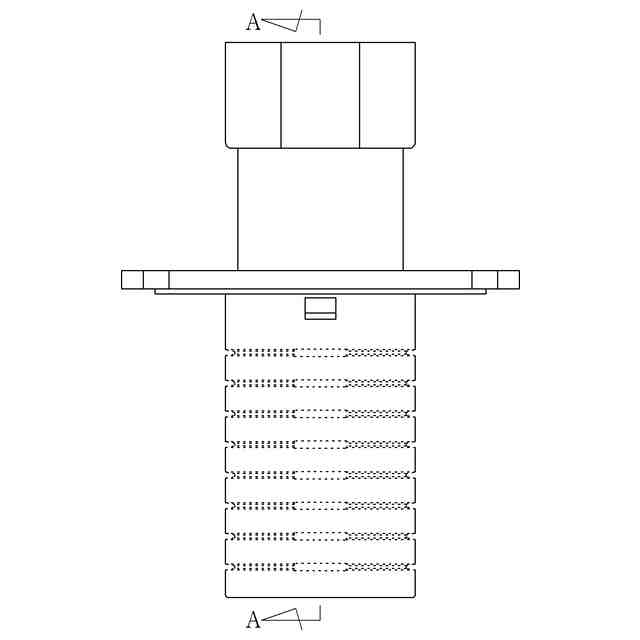

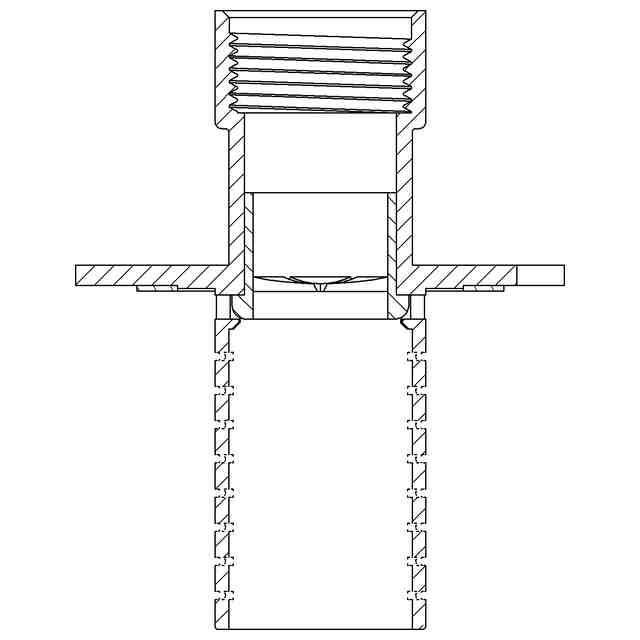

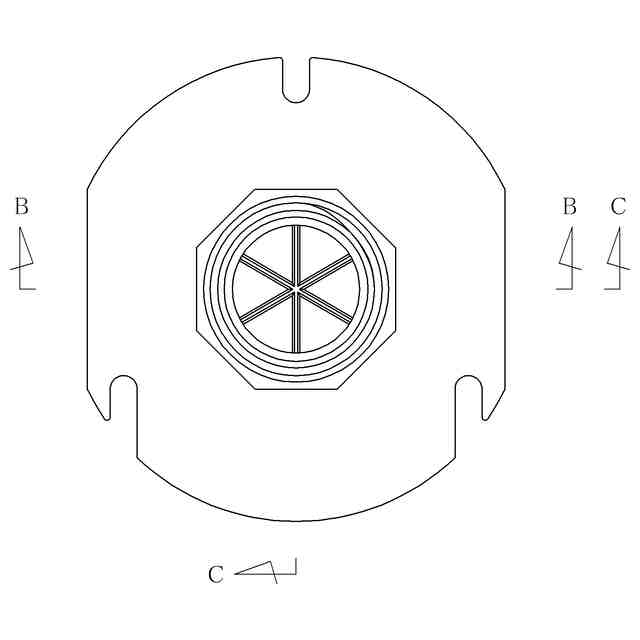

意匠の説明実線で示した部分が部分意匠として登録を受けようとする部分である。A-A線断面図、B-B線断面図、並びに正面、平面及び右側面を表す図におけるC-C線斜視片側断面図を含めて部分意匠として登録を受けようとする部分を特定している。左側面図は右側面図と対称に表れる。

関連意匠
