発行日2025-02-18
公報種別意匠公報(S)
登録番号1791378
登録日2025-02-07

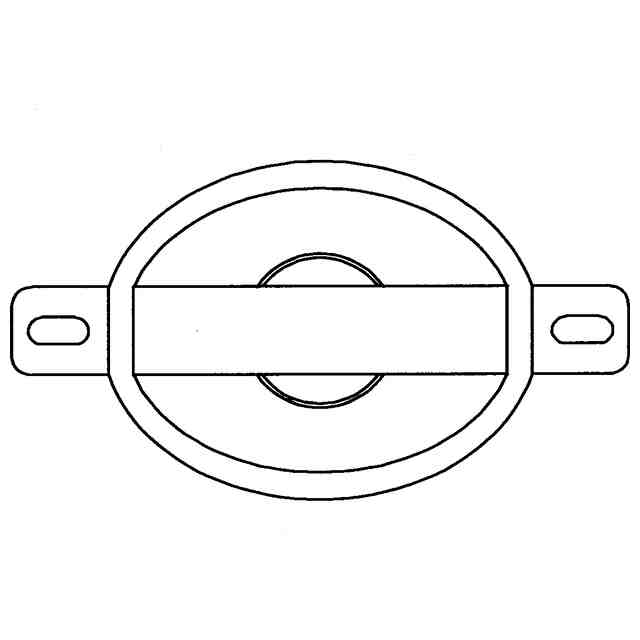

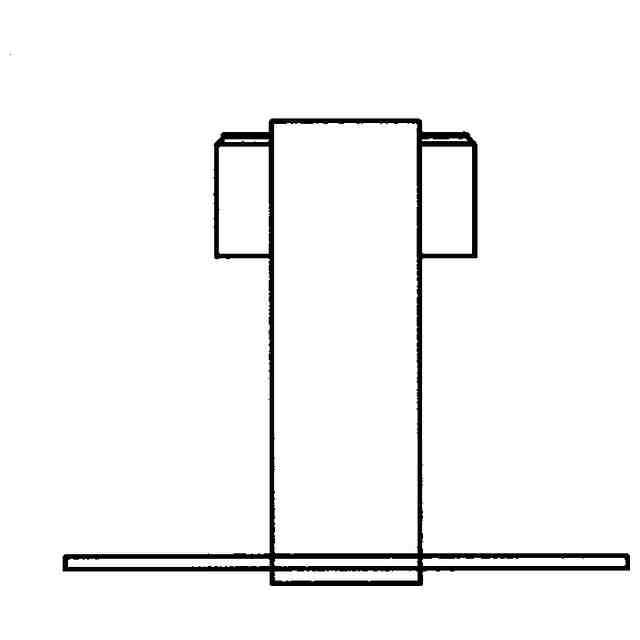

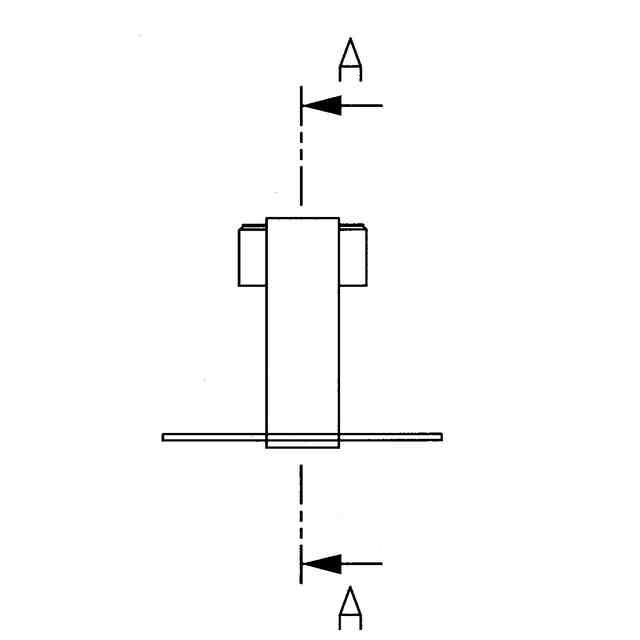

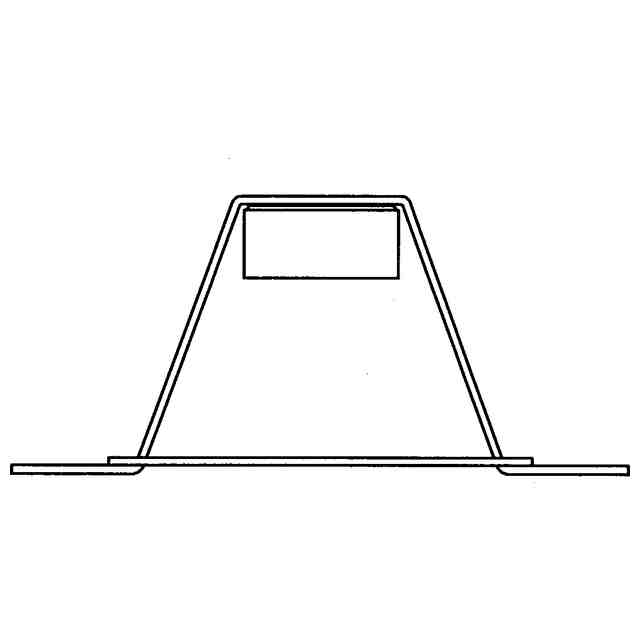

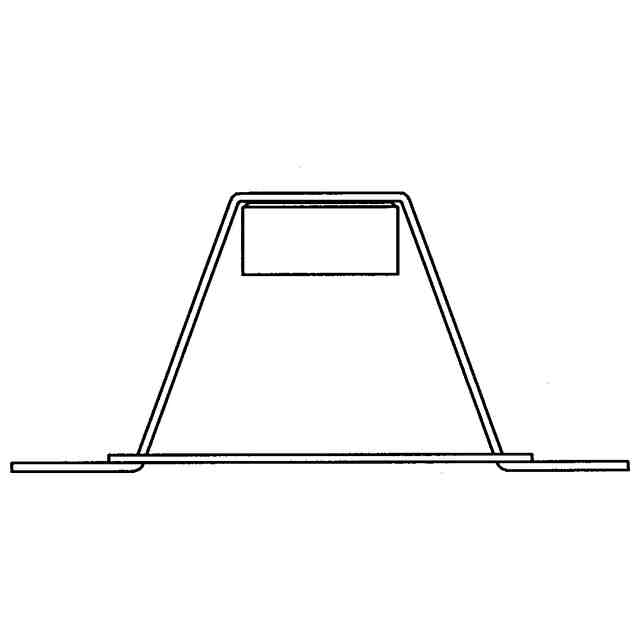

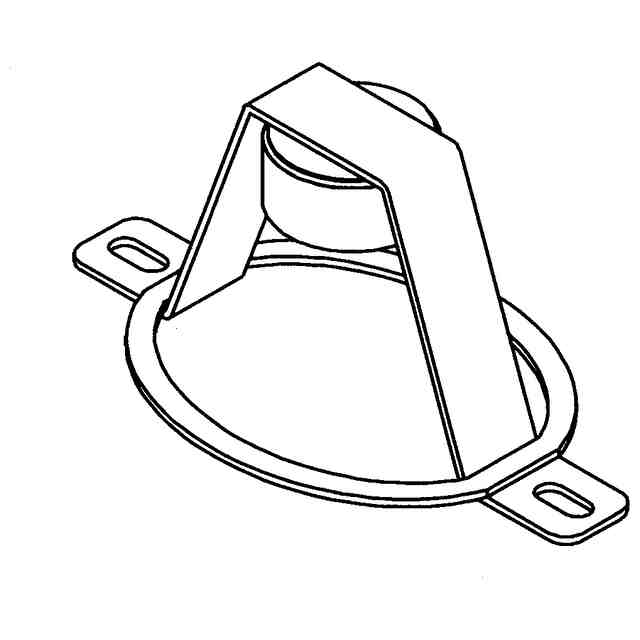

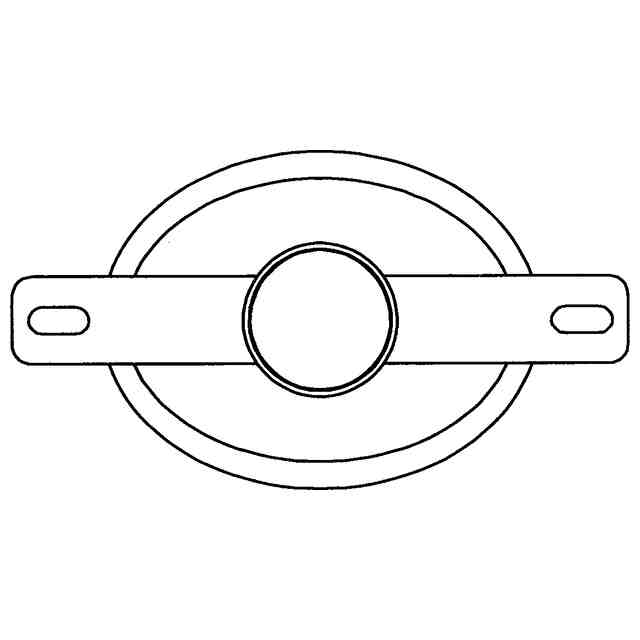

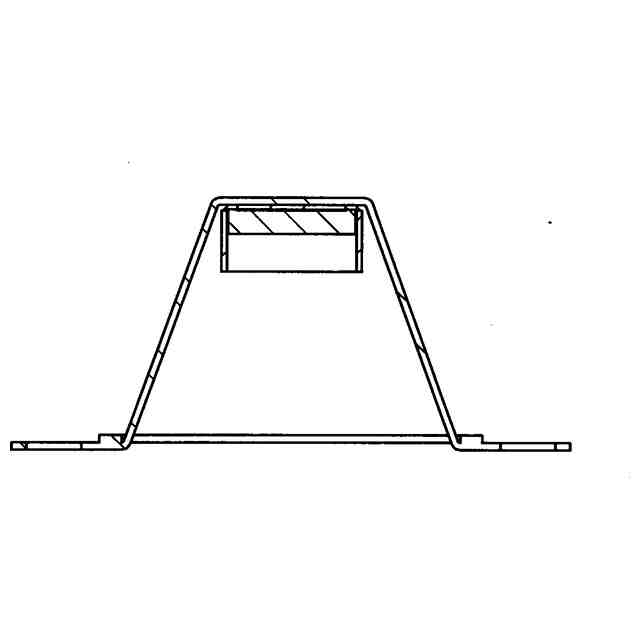

意匠に係る物品グラウンドアンカー飛出し防護受けキャップ
意匠分類L2-219(土木構造物及び土木用品)
出願番号2024012515
出願日2024-06-20
意匠権者国立大学法人三重大学,国立研究開発法人土木研究所,合同会社アンカーアセットマネジメント研究会
代理人個人,個人,個人,個人,個人
意匠に係る物品の説明「使用状態を示す参考図」のように、不安定な土塊を有する斜面では対策工事としてグラウンドアンカーが施工される。グラウンドアンカーは、地中に大きなテンションを掛けたアンカーテンドン(鋼線等)を埋設し、すべり面以深の安定した地盤内に構築したアンカー体と地表面のアンカー頭部を緊結することで、斜面の安定を確保している。しかし、経年劣化や想定外の豪雨・地震などによりアンカーテンドンが破断し、飛び出す危険性も有している。これを防止するために、飛び出しエネルギーを吸収する特殊ゴムを内蔵した防護装置をアンカー受圧板に軸にて2基以上偶数個設置固定し、本物品を防護装置とアンカー頭部間に装着して使用する。この際、本物品の受け部がアンカーキャップの前方に位置するように配置する。これによりアンカーテンドンならびにアンカーヘッドが飛出した場合に、本物品を介して飛出し防護装置に飛散エネルギーが伝達・吸収し、これらが遠方に飛翔することを阻止することができる。
意匠の説明

関連意匠
