発行日2025-02-06
公報種別意匠公報(S)
登録番号1790746
登録日2025-01-29
意匠に係る物品地中埋設探査システム管理画面用画像
意匠分類N3-10W()
出願番号2024011401
出願日2024-06-05
意匠権者戸田建設株式会社
代理人個人,個人,個人,個人

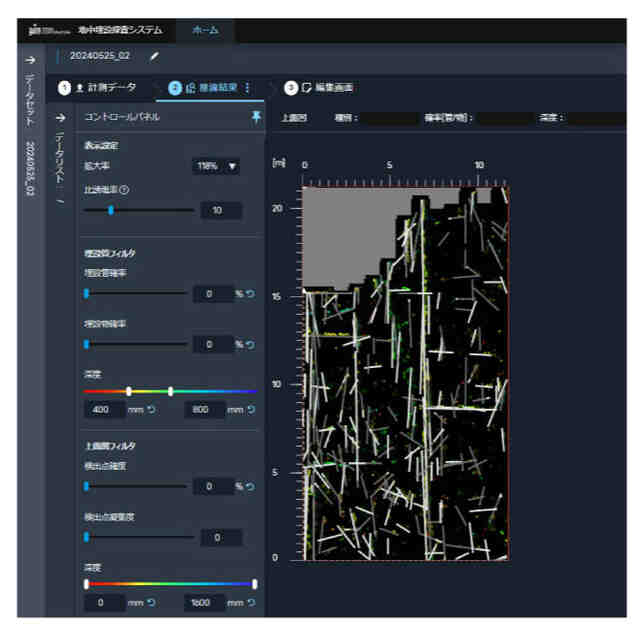

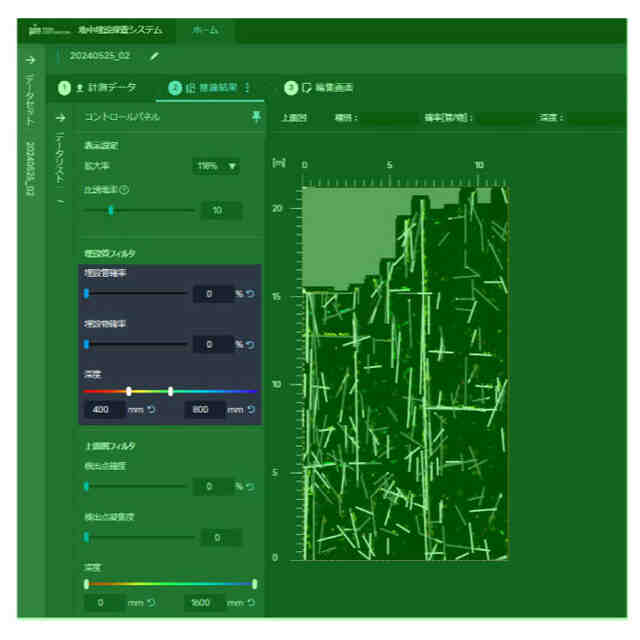

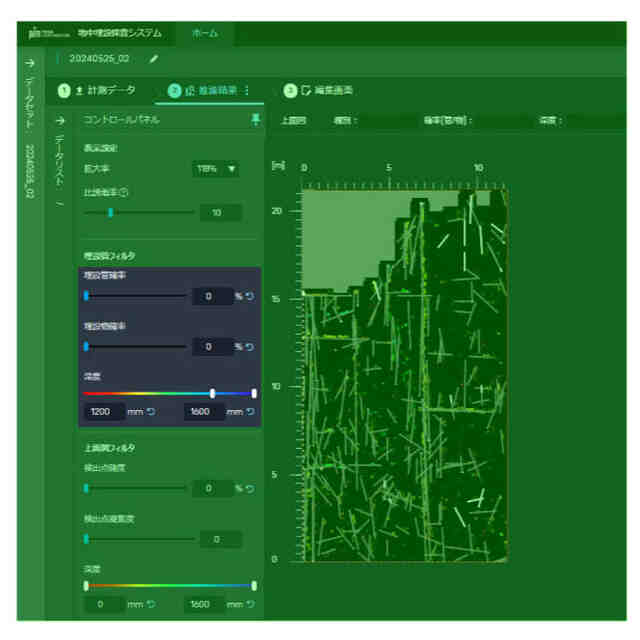

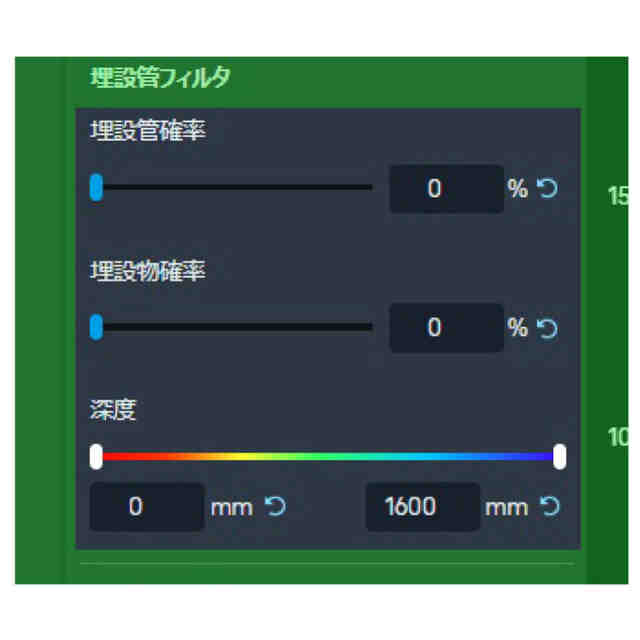

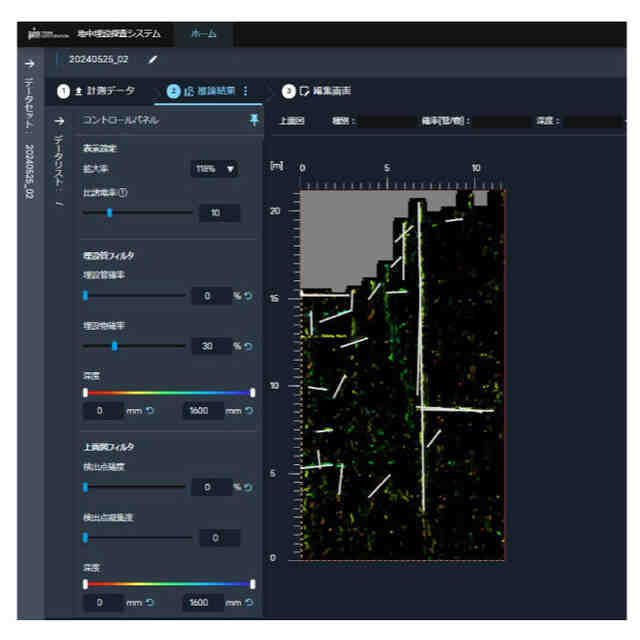

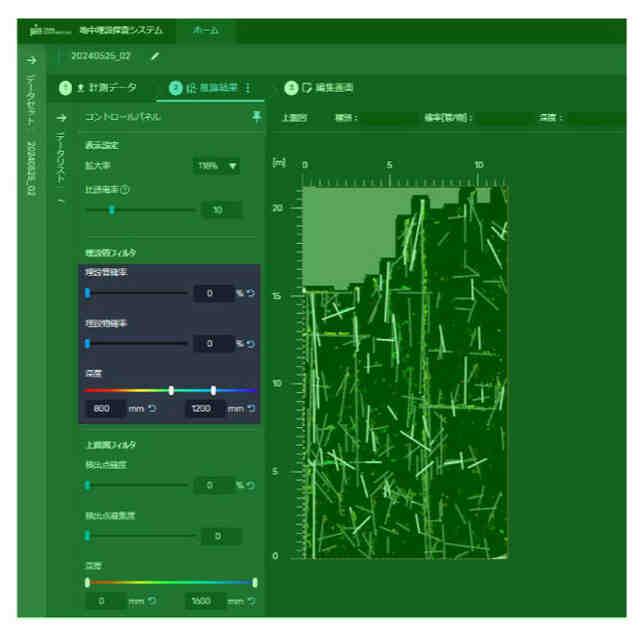

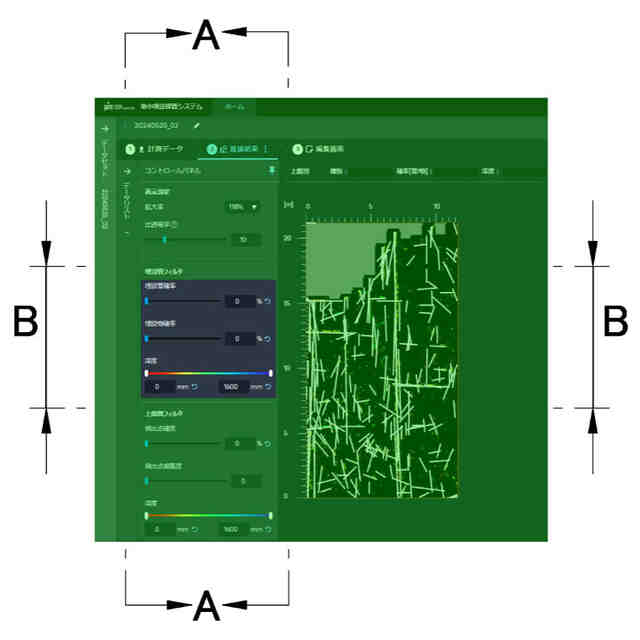

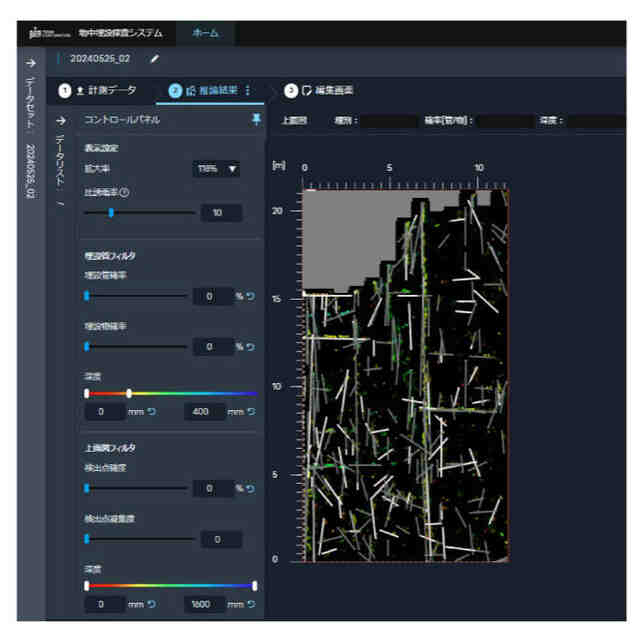

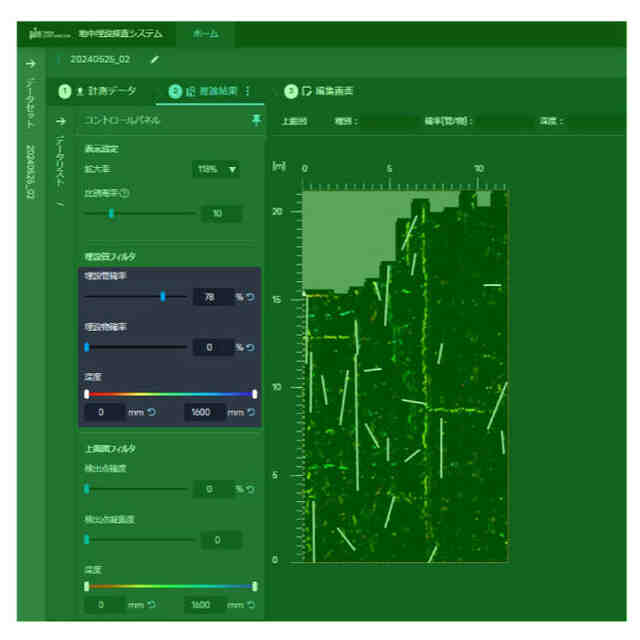

意匠に係る物品の説明本画像は、地中埋設探査システムの利用時に表示されるものである。地中埋設探査システムに、地中レーダー等で取得した計測データが入力されると、地中埋設探査システムは、埋設管や埋設物の位置解析を行い、解析結果やこの結果に基づいて作成した図面を表示することが可能となる。システム利用者は、埋設管確率、埋設物確率や深度に関する数値をスライドバーで調整することで、上面図内に示される埋設管や埋設物の表示内容を変更することが可能である。画像図は、埋設管確率及び埋設物確率を0%、深度を0mm～1600mmの数値に設定して解析結果を表示した状態を示している。変化後を示す画像図1は、埋設管確率の数値を78%に上昇させた際に、埋設管の表示内容に関して変化が生じた変化後の状態を示している。変化後を示す画像図2は、埋設物確率の数値を30%に上昇させた際に、埋設物と埋設管の表示内容に関して変化が生じた変化後の状態を示している。変化後を示す画像図3～6は、深度を400mmの数値範囲に限定した際に、上面図内に示された埋設管のうちその数値の範囲外にある埋設管や埋設管の一部が暗色となる変化後の状態を示している。
意匠の説明緑色で着色した部分以外の部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
