意匠に係る物品地中埋設探査システム管理画面用画像
意匠分類N3-10W()
出願番号2024011400
出願日2024-06-05
意匠権者戸田建設株式会社
代理人個人,個人,個人,個人

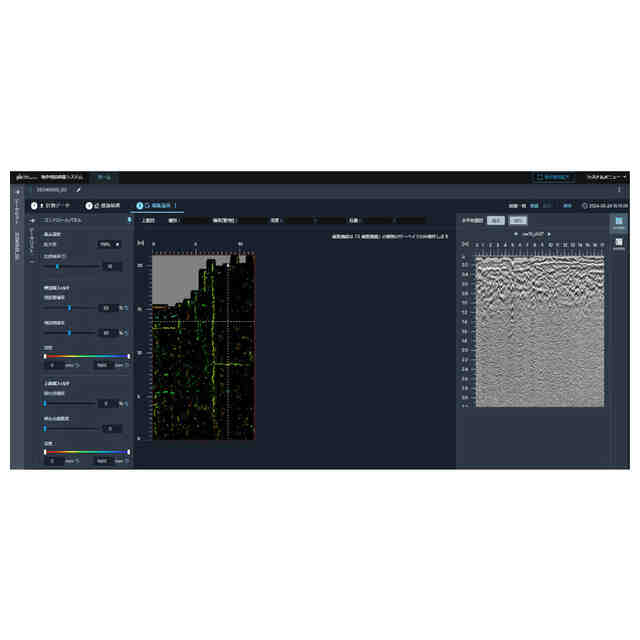

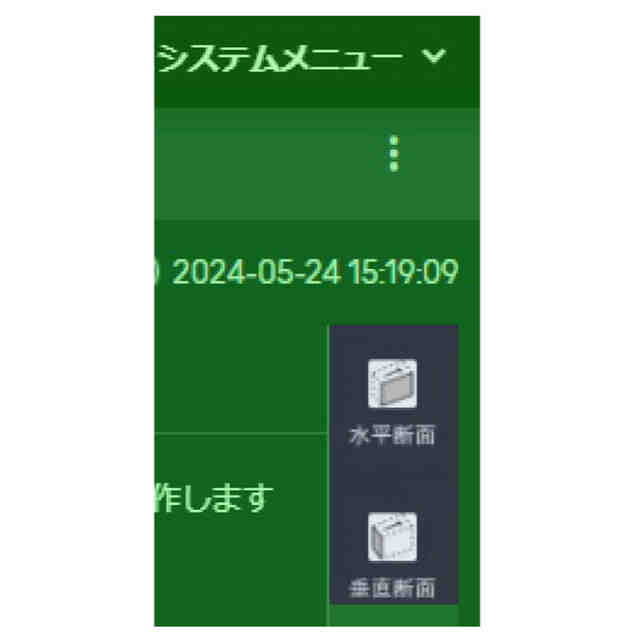

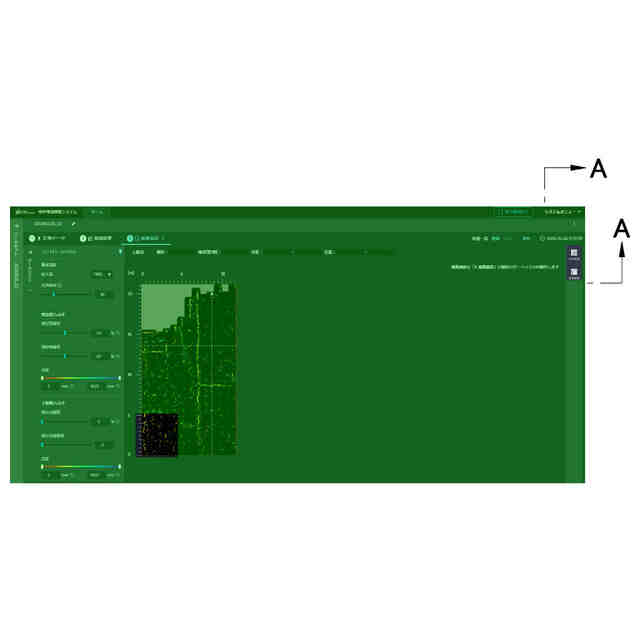

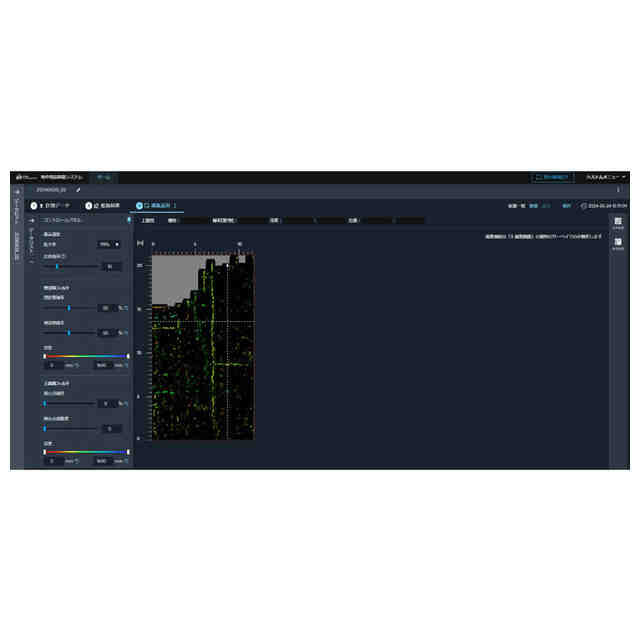

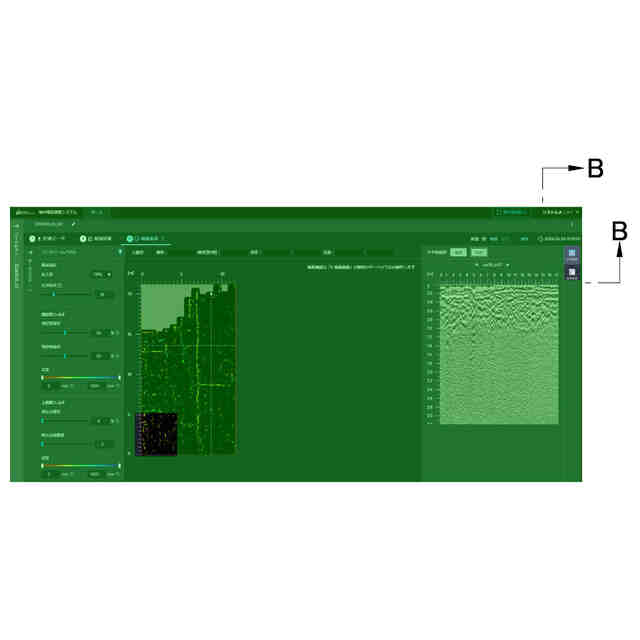

意匠に係る物品の説明本画像は、地中埋設探査システムの利用時に表示されるものである。地中埋設探査システムに、地中レーダー等で取得した計測データが入力されると、地中埋設探査システムは、埋設管や埋設物の位置解析を行い、解析結果やこの結果に基づいて作成した図面を表示することが可能となる。画像図は、解析結果が表示された状態を示している。システム利用者がその結果表示の一つである上面図内をポイントすることで、水平方向と垂直方向の破線箇所における地中レーダー波形の縦横断図がそれぞれ表示されることとなる。各断面の表示の切り替えは、その断面を示すアイコンを押下することで行われる。変化後を示す画像図は、水平断面における上記波形の縦横断図が表示された変化後の状態を示している。
意匠の説明緑色で着色した部分以外の部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
