発行日2025-01-30
公報種別意匠公報(S)
登録番号1790174
登録日2025-01-22
意匠に係る物品管継手用スリーブ
意匠分類M2-492(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024005644
出願日2024-03-19
意匠権者ノーラエンジニアリング株式会社,日本継手株式会社
代理人個人,個人

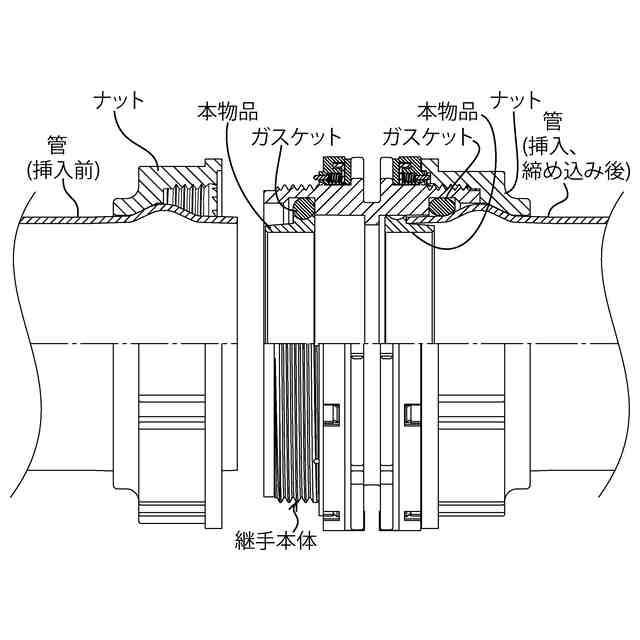

意匠に係る物品の説明本願意匠に係る物品は、管継手においてガスケットに着けられるスリーブであって、管の挿入装着時に本物品がガイドすることにより管先端が斜めに入ってしまうことを防ぎ、管先端の前記斜め等の誤挿入によりガスケットが傷つけられるのを防止することができるものである。

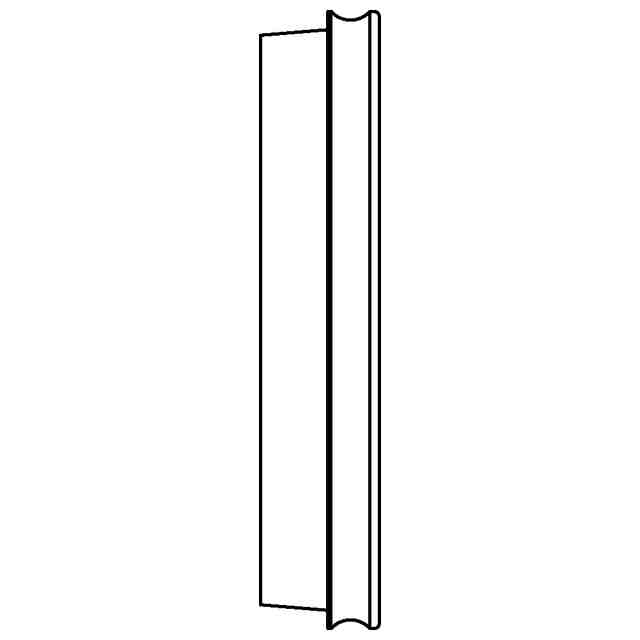

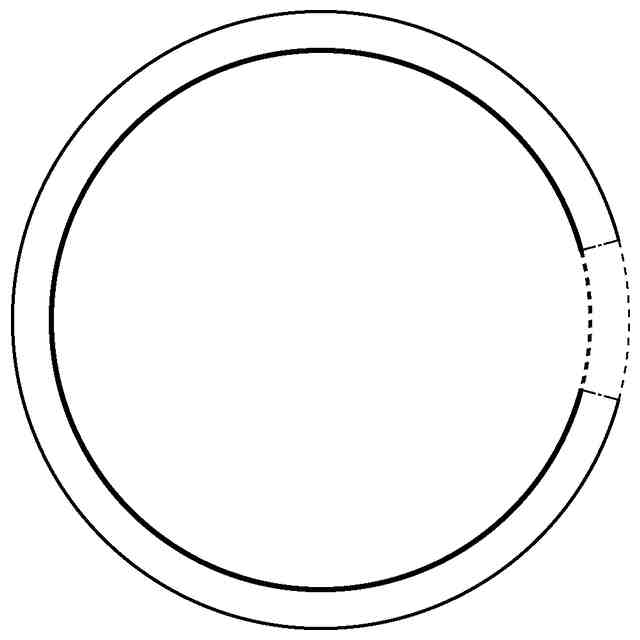

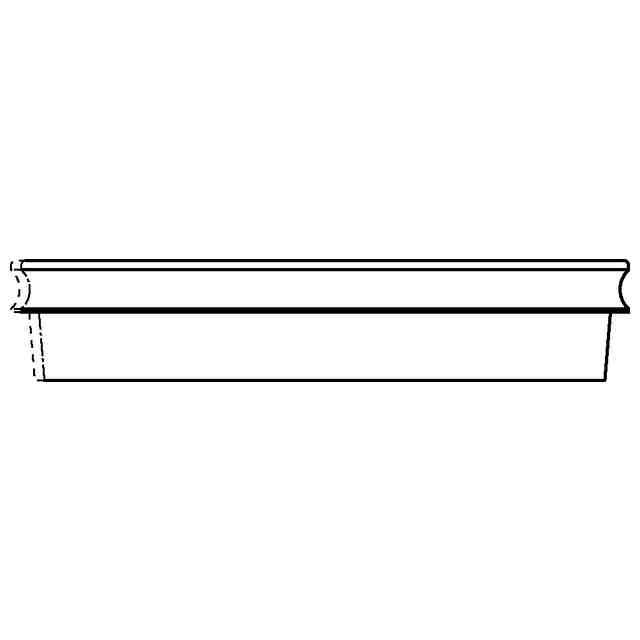

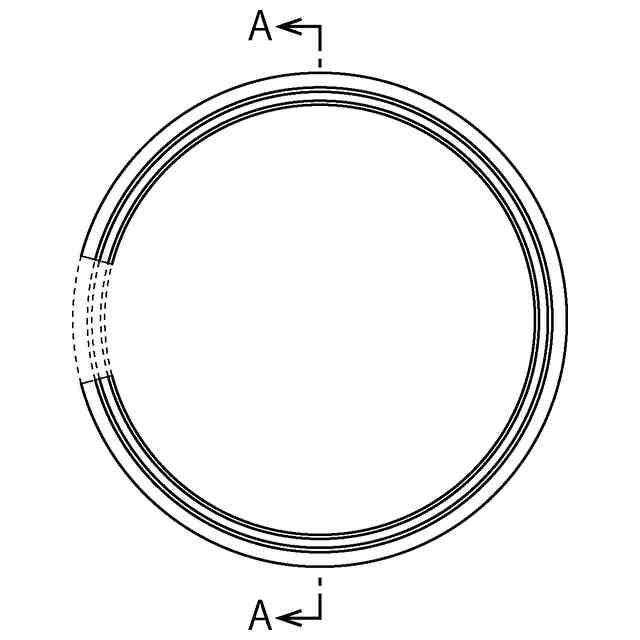

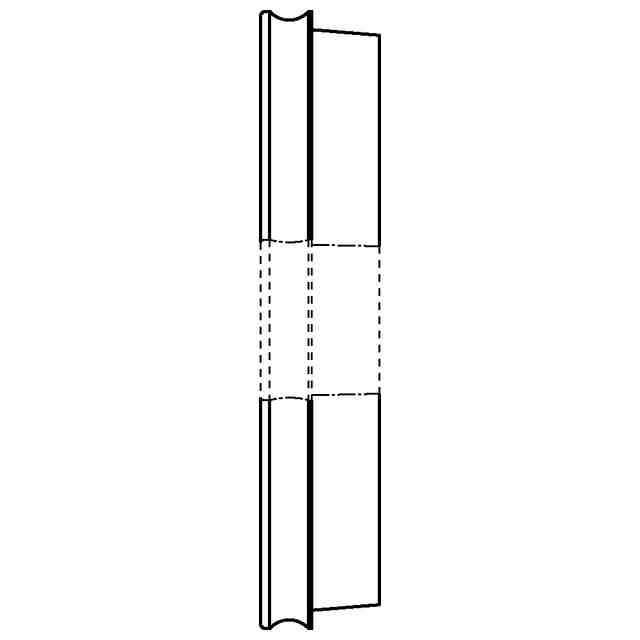

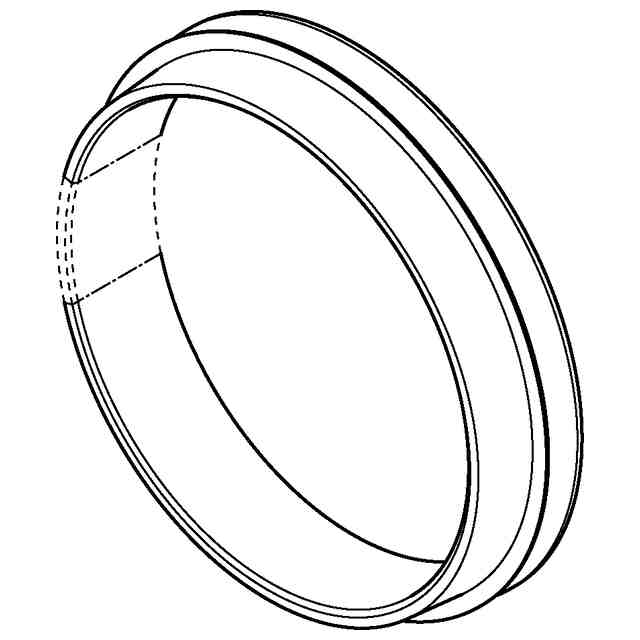

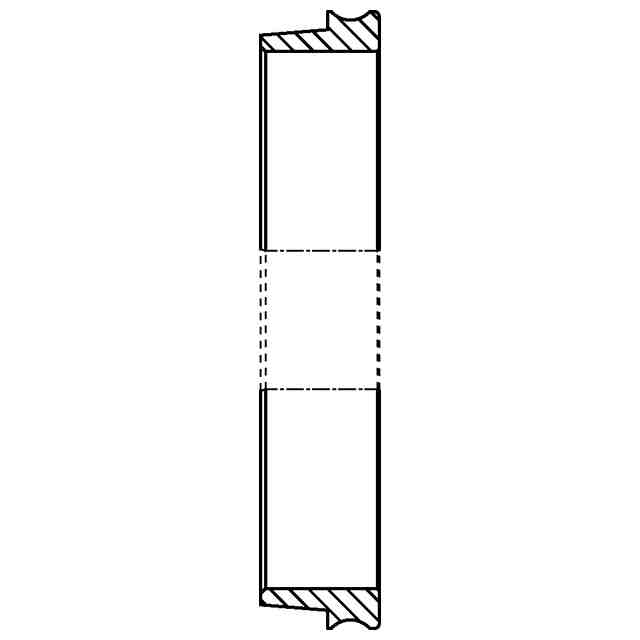

意匠の説明実線で表した部分が意匠登録を受けようとする部分である。一点鎖線は意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。底面図は平面図と対称に表れる。

関連意匠
