発行日2024-11-13
公報種別意匠公報(S)
登録番号1784429
登録日2024-11-05
意匠に係る物品自動車用スマートフォンホルダー
意匠分類H7-792(電子情報入出力機器)
出願番号2024009550
出願日2024-05-13
意匠権者槌屋ヤック株式会社
代理人個人,個人,個人,個人

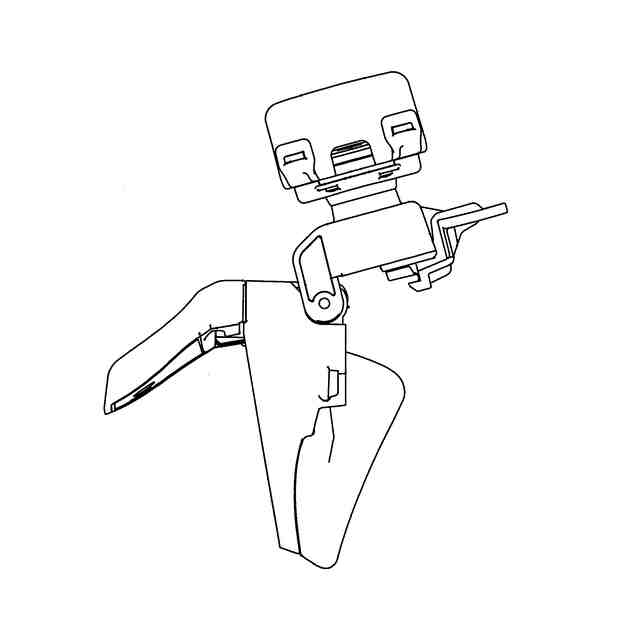

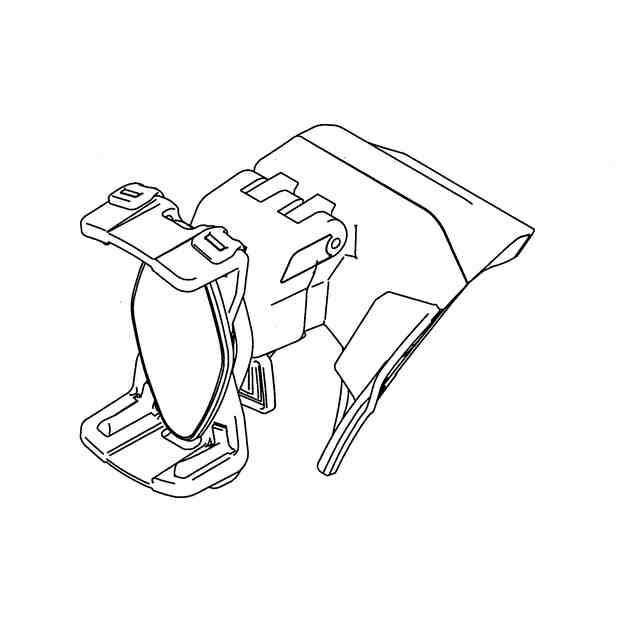

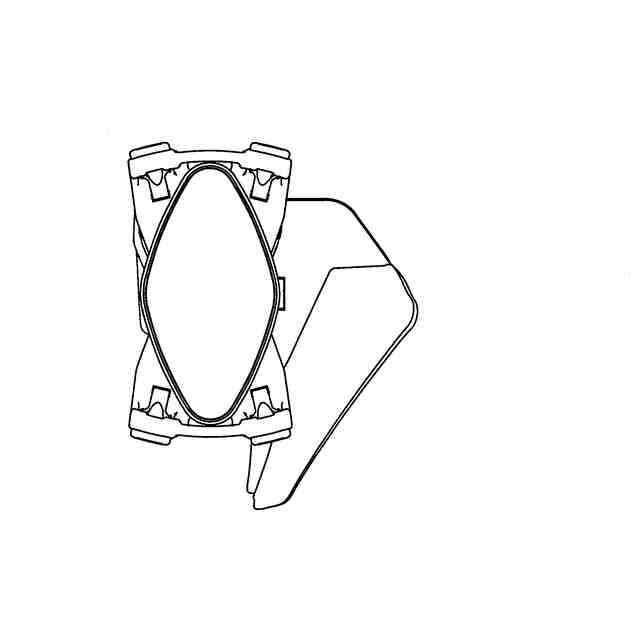

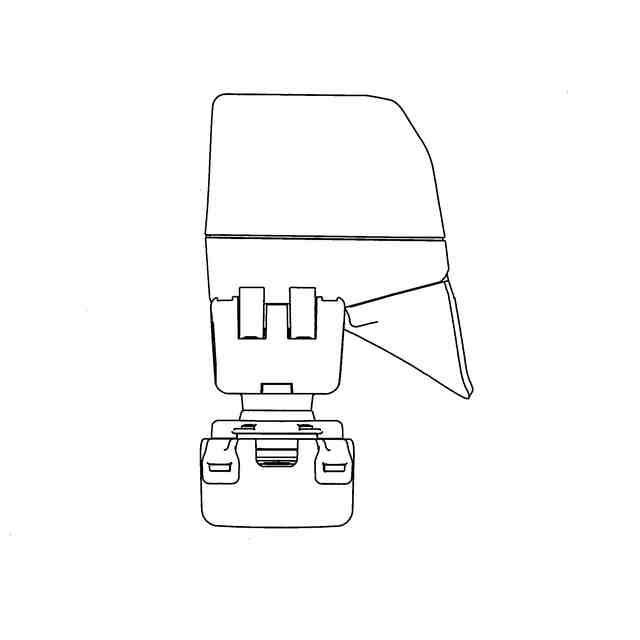

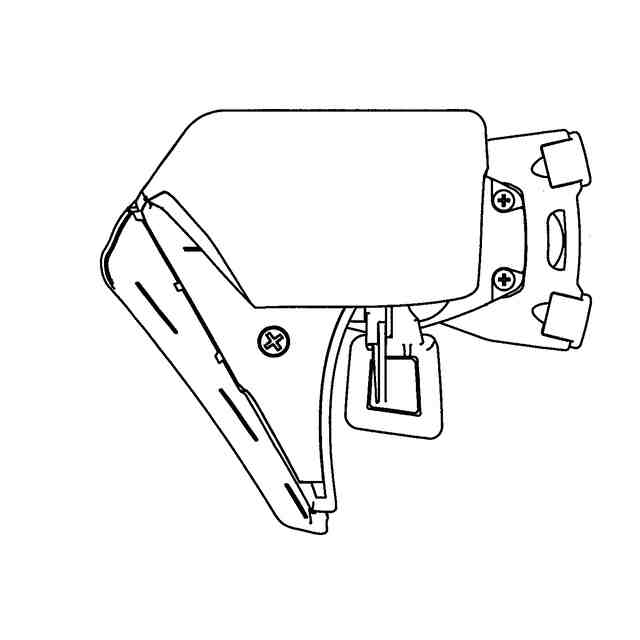

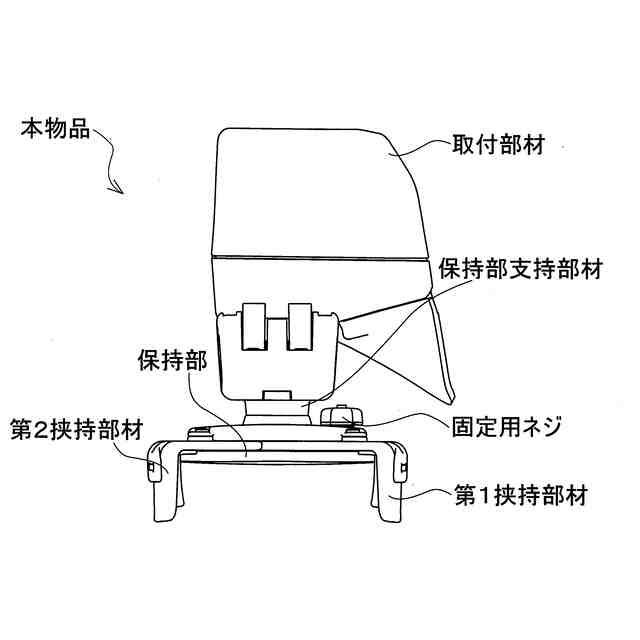

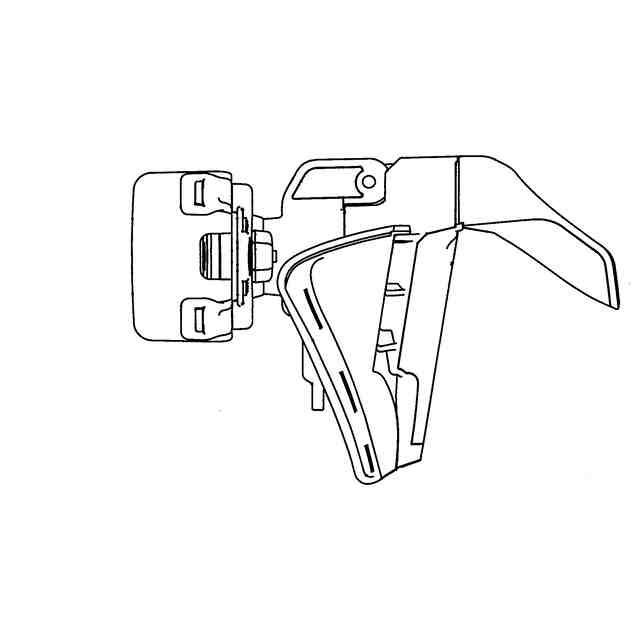

意匠に係る物品の説明本物品は、スマートフォンを自動車の室内で保持するための運転席近傍に取り付け可能な自動車用スマートフォンホルダーである。本物品は、部材名称を示す参考正面図、及び部材名称を示す参考平面図に示されるように、背面側に設けられた固定用ネジを緩めることにより、第1挟持部材及び第2挟持部材の間隔を調整することができ、かつ、第2挟持部材は内部に格納された弾性バネによって第1挟持部材側に付勢された状態にあり、かかる弾性バネの付勢力に抗する力で外方に向かって引き出すことができる。保持部にスマートフォンを装着する場合は、第1挟持部材及び第2挟持部材の間に挿し込むことにより、弾性バネの付勢力によってスマートフォンを挟持固定することができる。更に、保持部を90度回転させた状態を示す正面図、保持部を90度回転させた状態を示す平面図、保持部を90度回転させた状態を示す右側面図、及び保持部を90度回転させた状態を示す斜視図に示されるように、本物品の保持部は、取付部材から延設された保持部支持部材に対し、時計方向(或いは半時計方向)に90度回転させることが可能であり、スマートフォンを縦向き及び横向きのいずれの方向にも保持することができる。また、保持部を跳ね上げた状態を示す平面図、保持部を跳ね上げた状態を示す左側面図、及び保持部を跳ね上げた状態を示す斜視図に示されるように、保持部下部に取り付けられた跳ね上げレバーを操作することにより、保持部を跳ね上げることができ、本物品の後方に位置するエンジン始動用のボタン等の操作性を損ねることがない。
意匠の説明CGで表した参考正面図、CGで表した参考平面図、及び、CGで表した正面、平面、及び右側面を示す参考図において、本物品の表面部全体に表された濃淡は立体表面の形状を特定するためのものである。

関連意匠
