発行日2025-03-05
公報種別意匠公報(S)
登録番号1792656
登録日2025-02-25
意匠に係る物品車載用情報表示機用バイザー
意匠分類H7-6290(電子情報入出力機器)
出願番号2024020066
出願日2024-09-27
意匠権者槌屋ヤック株式会社
代理人弁理士法人光陽国際特許事務所

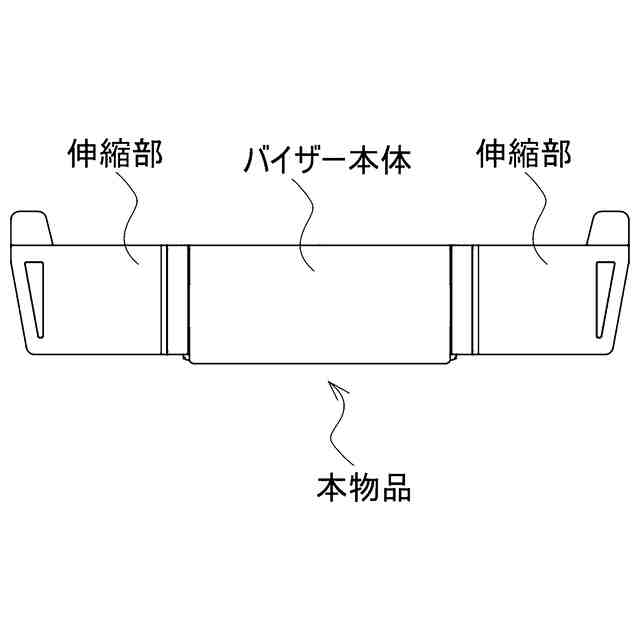

意匠に係る物品の説明本物品は、ナビゲーションやオーディオビジュアル等の各種情報を表示する車載用情報表示機の上辺部に装着され、表示画面の視認性を向上させるものであり、部材名称を示す参考平面図及びCGで表した伸縮部を伸ばした状態を示す参考図に示されるように、バイザー本体と、バイザー本体の両端からそれぞれ伸縮可能な一対の伸縮部とを主に具備する。伸縮部は、曲げ加工可能な金属製板材の表面を軟質樹脂材料で被覆して構成され、CGで表した伸縮部を折り曲げた状態を示す参考図、及び使用状態を示す参考図に示されるように、車載用情報表示機の上辺角部の形状に合わせて伸縮部の先端を折り曲げることにより、折曲先端部を形成することができる。
意匠の説明右側面図は、左側面図と対称に表れるため省略する。CGで表した伸縮部を伸ばした状態を示す参考図及びCGで表した伸縮部を折り曲げた状態を示す参考図において、本物品の表面部全体に表された濃淡は立体表面の形状を特定するためのものである。

関連意匠
