発行日2024-10-25
公報種別意匠公報(S)
登録番号1783123
登録日2024-10-17
意匠に係る物品ブラスト機
意匠分類K7-1032(金属加工機械、木材加工機械等)
出願番号2024006355
出願日2024-03-27
意匠権者新東工業株式会社,SINTOKOGIO,LTD.
代理人個人,個人,個人

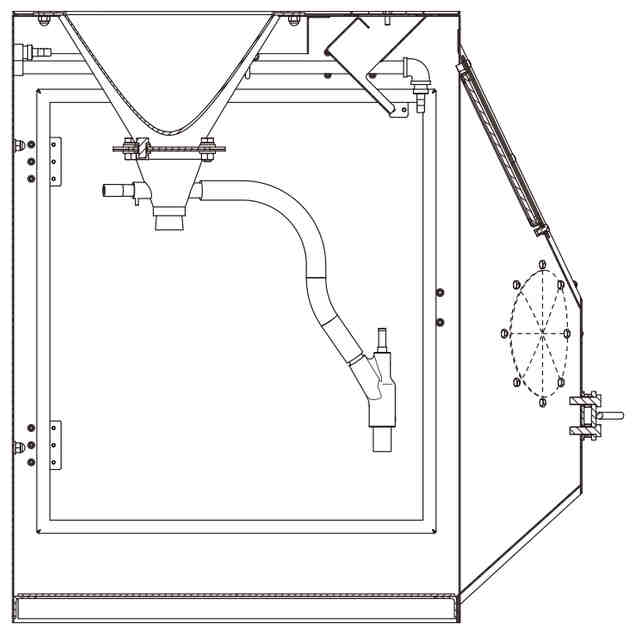

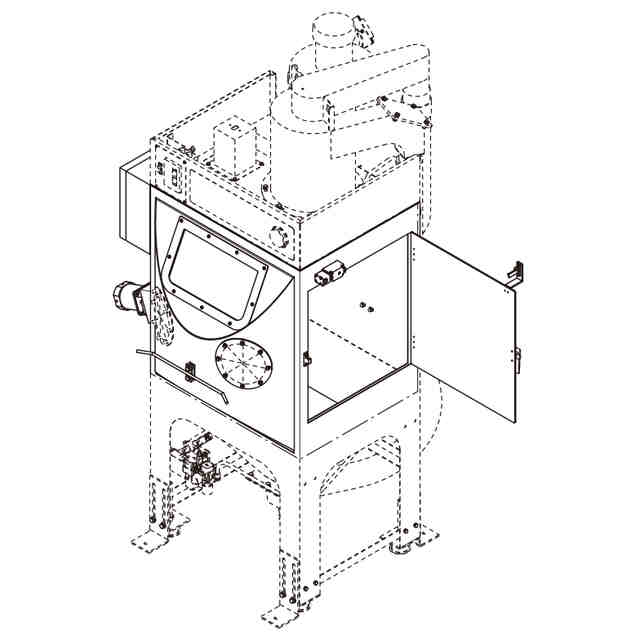

意匠に係る物品の説明本物品は、被処理物の表面に噴射材を吹き付けることにより、粗面化、丸み付け、バリ取り、研掃などの表面加工を行うブラスト機である。本物品の加工室部内には、被処理物にエア等の噴射材を吹き付ける噴射器部が備えられており、右側面部にある搬入扉部から被処理物をドラム部内に投入し、正面部の中央やや上方に配置される円形の作業口部より作業者が腕を挿入して、窓部より目視しながらドラム部や噴射器部等を操作して、被処理物の加工処理を行うものである。

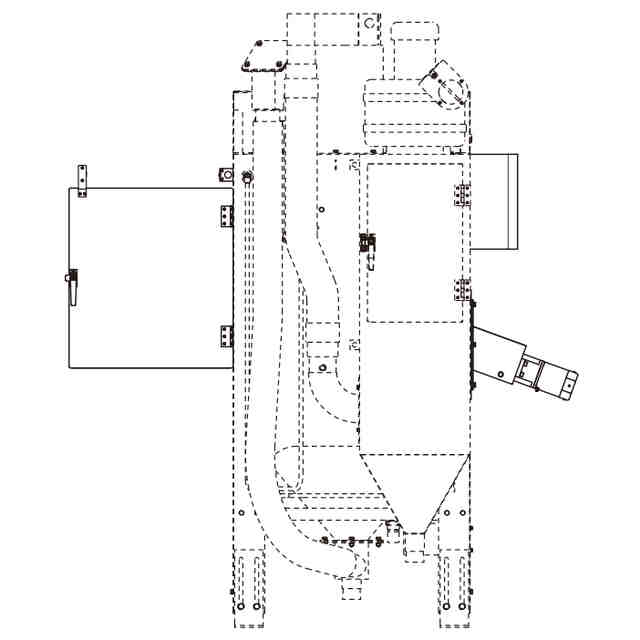

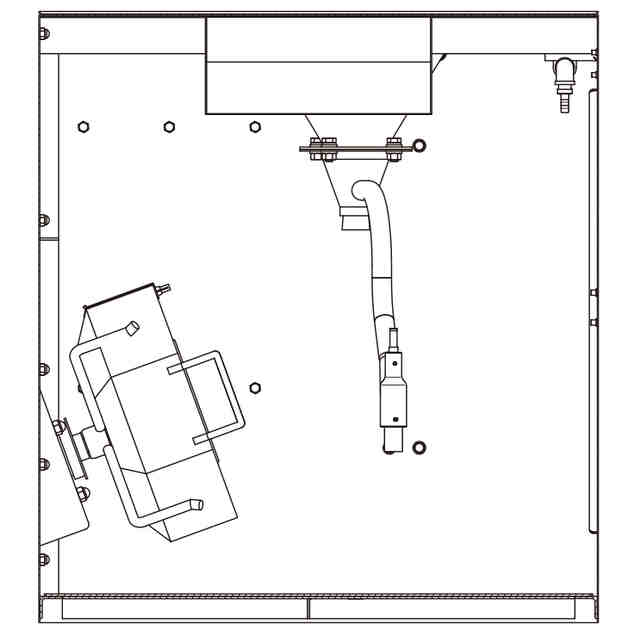

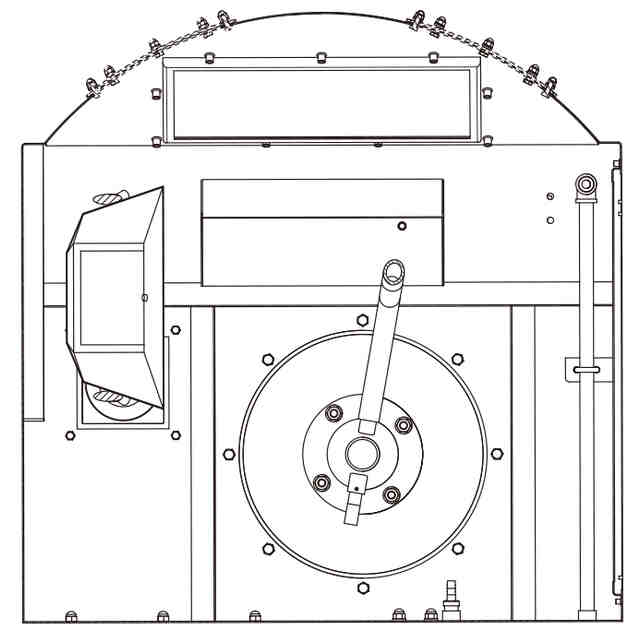

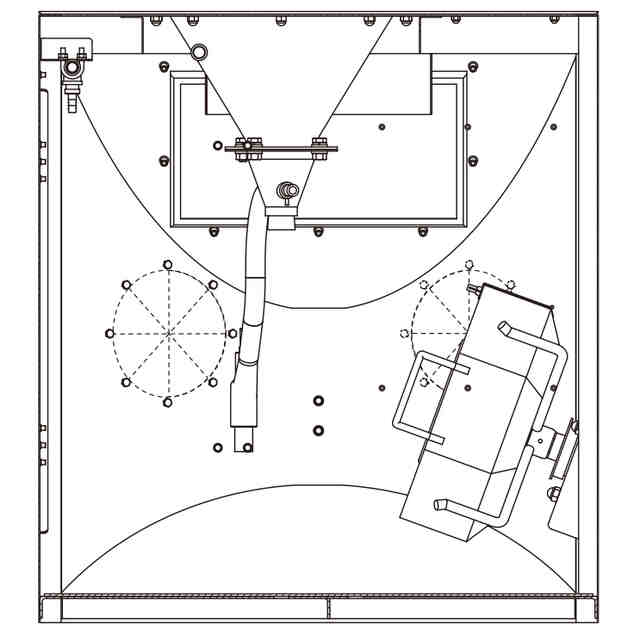

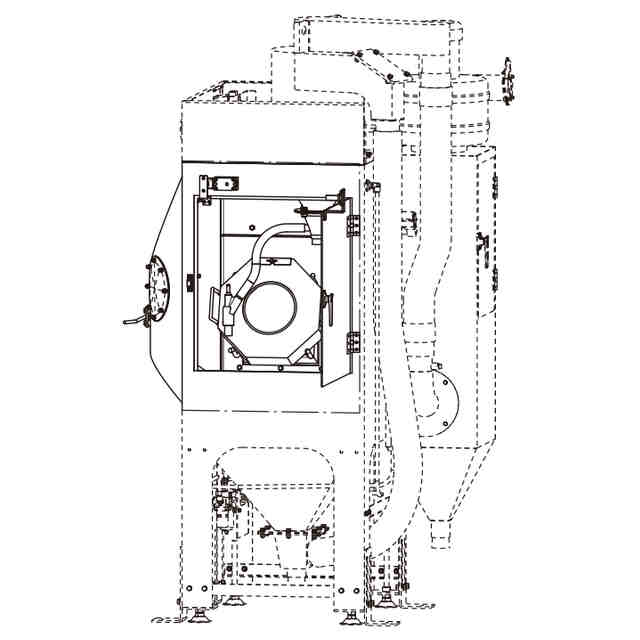

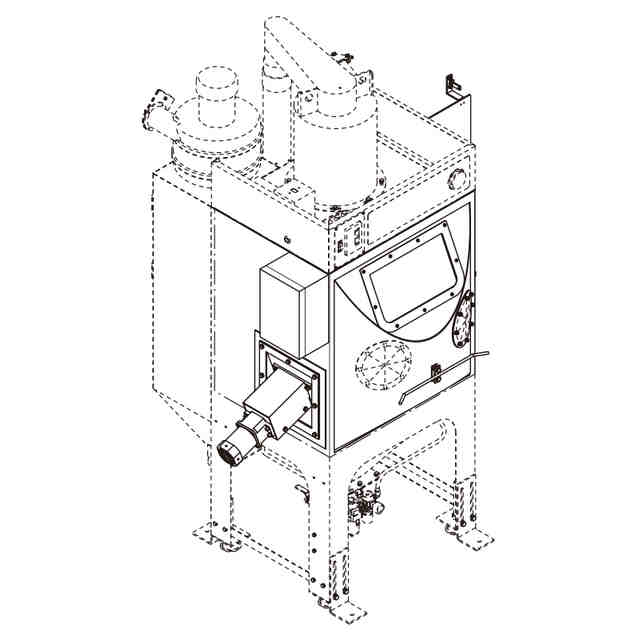

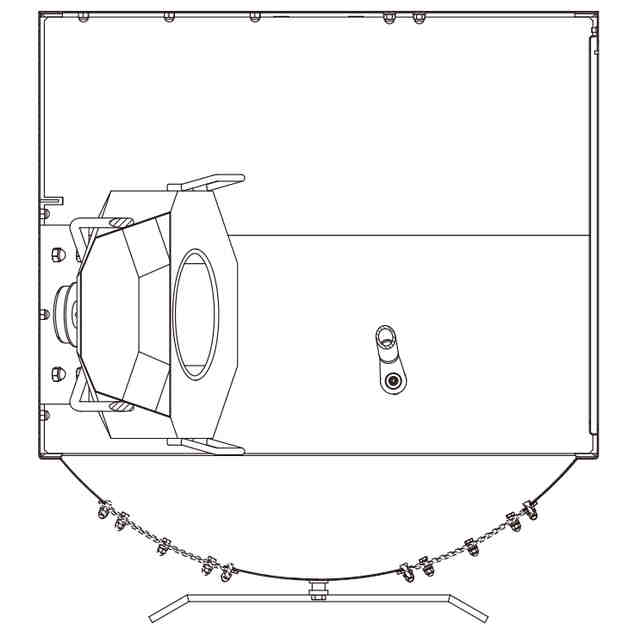

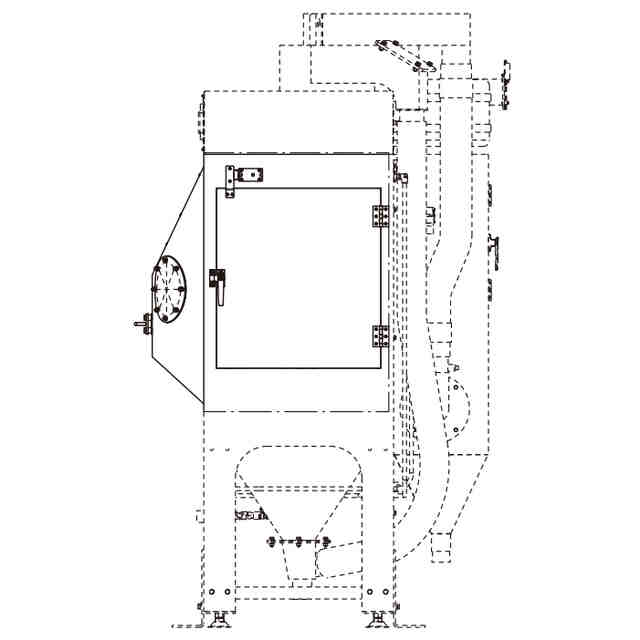

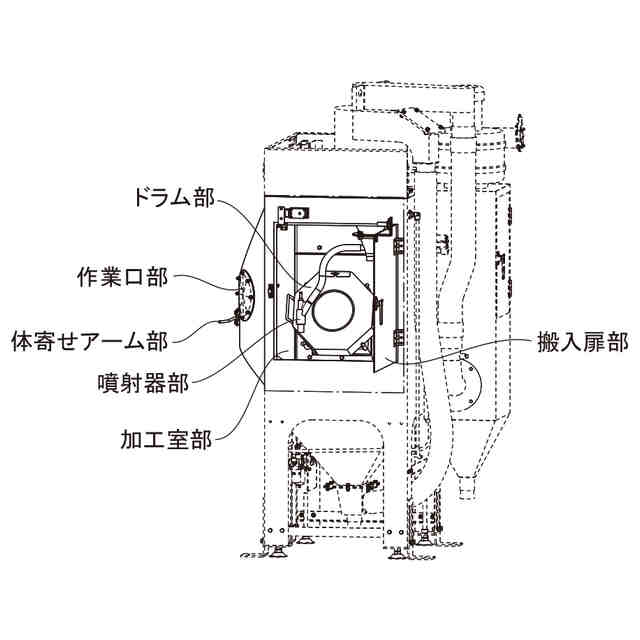

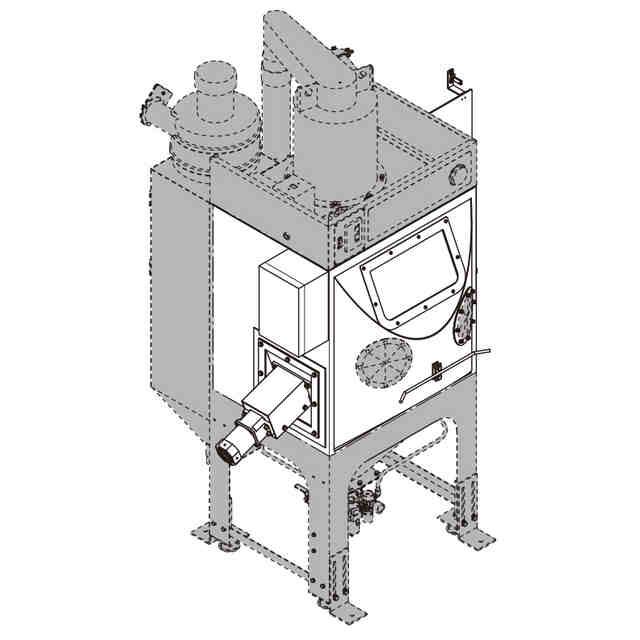

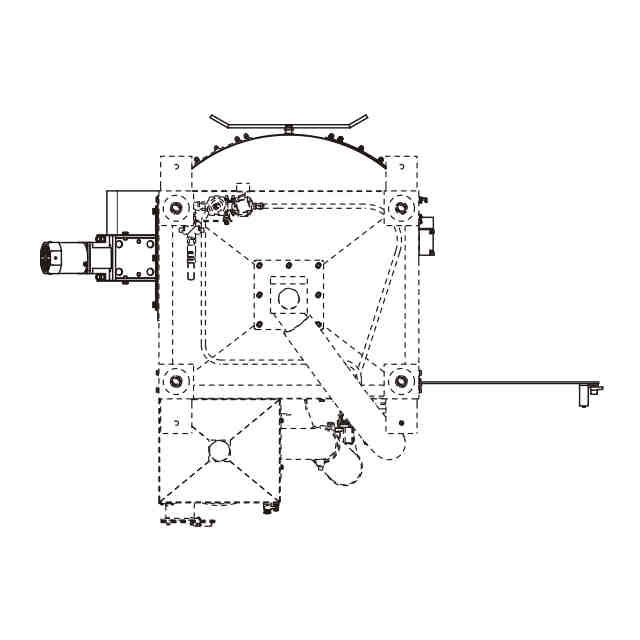

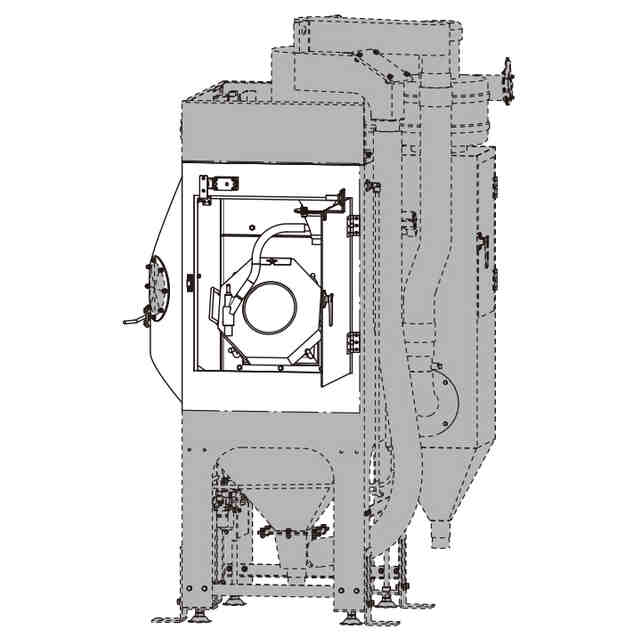

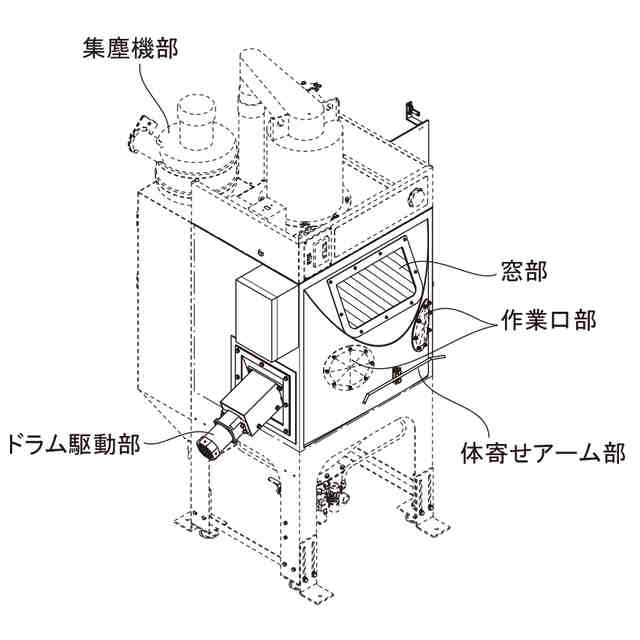

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。「意匠登録を受けようとする部分を示す参考図1」及び「意匠登録を受けようとする部分を示す参考図2」において、薄墨を施した部分以外の部分が、部分意匠として意匠登録を受けようとする部分である。「各部名称及び透明部分を示す参考斜視図」において、斜線を施した部分は透明である。
