発行日2024-10-03
公報種別意匠公報(S)
登録番号1781384
登録日2024-09-25
意匠に係る物品建築用ルーバー
意匠分類L4-56(建築用構成品)
出願番号2023027310
出願日2023-12-28
意匠権者理研軽金属工業株式会社
代理人

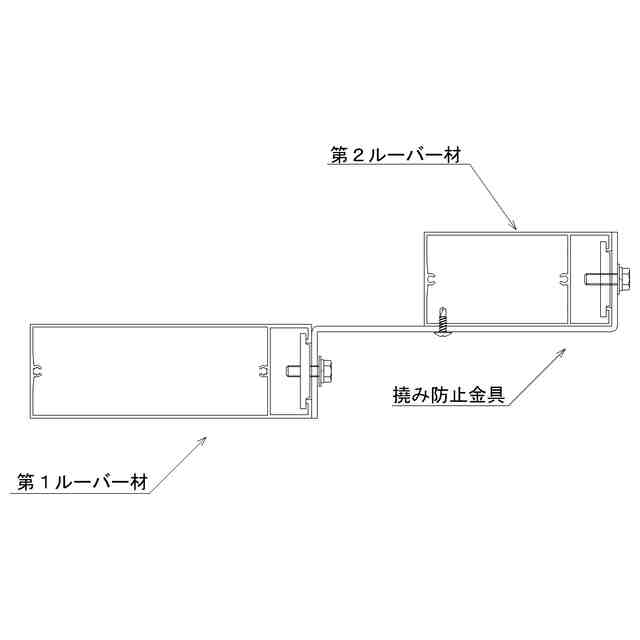

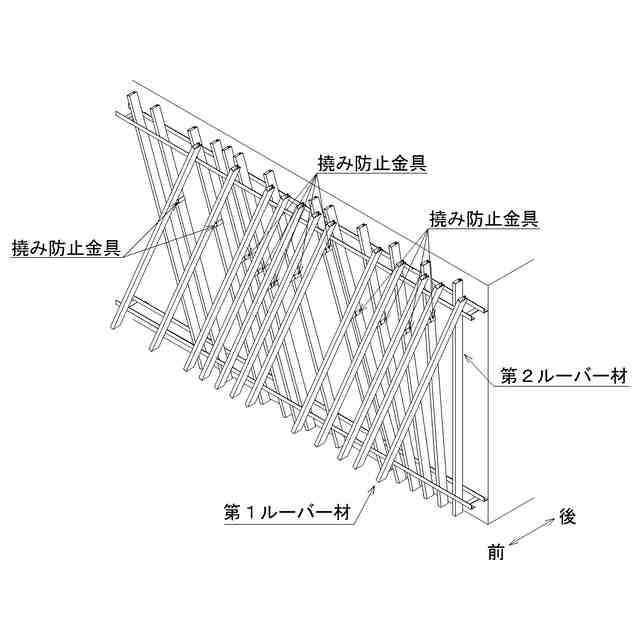

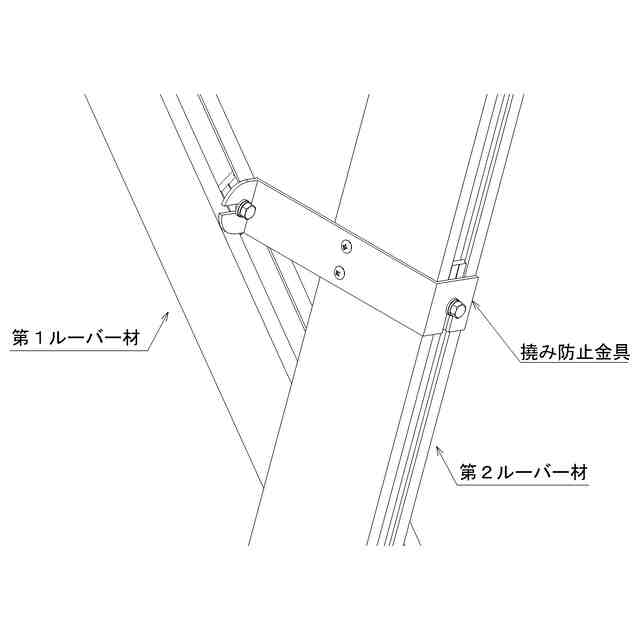

意匠に係る物品の説明本物品は、建築用ルーバーとして使用するものである。本物品は、第1ルーバー材および第2ルーバー材と撓み防止金具とからなる。使用状態を示す参考図のように、建物躯体などの構造物の壁面に下地材を介して前後列で並設されている第1ルーバー材および第2ルーバー材の交差部分の少なくとも1カ所に撓み防止金具を取り付けて使用する。撓み防止金具は、長尺材からなる第1ルーバー材および第2ルーバー材の振れ止めを行うことができる。

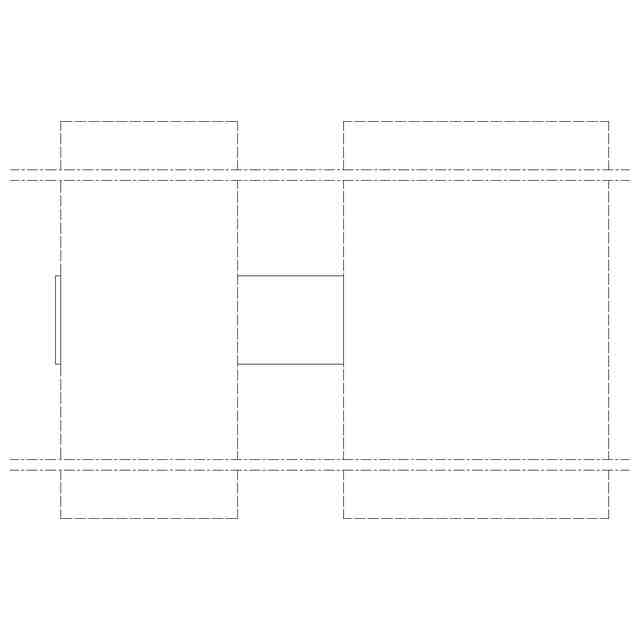

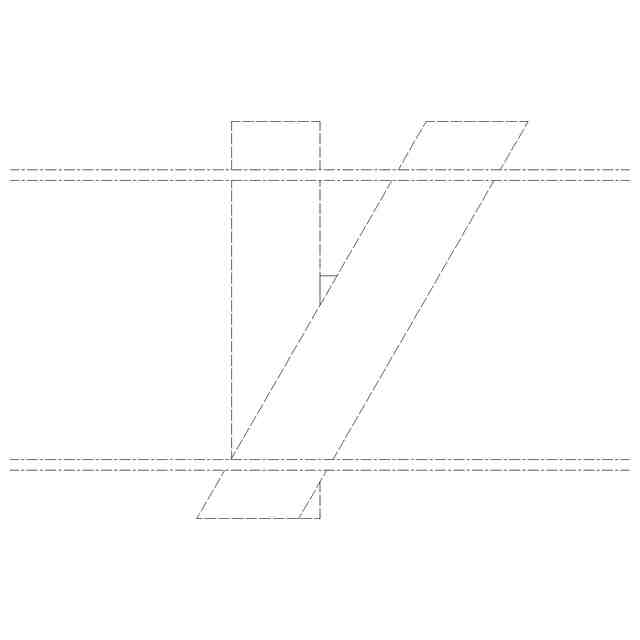

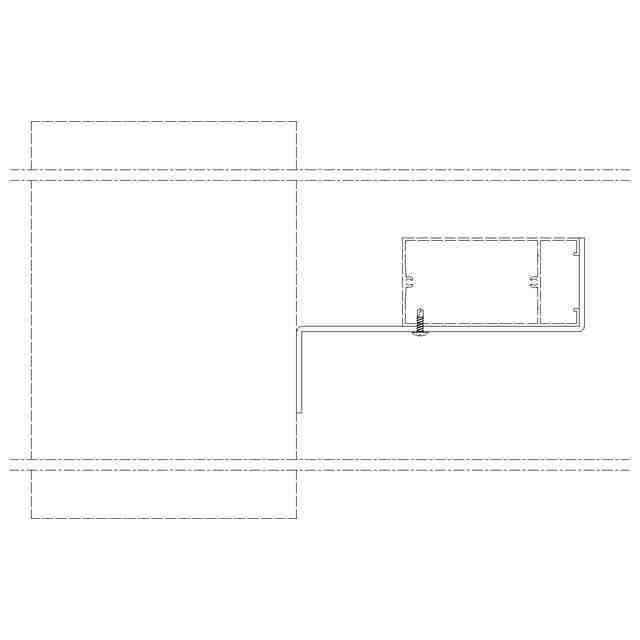

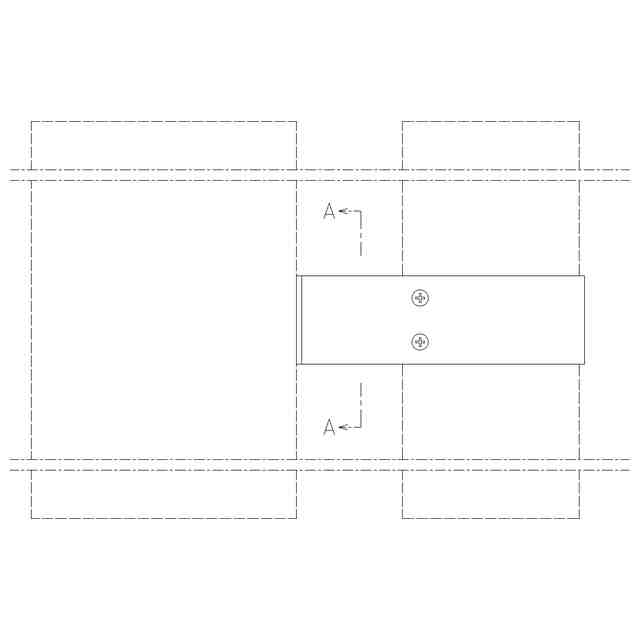

意匠の説明実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。底面図は平面図と対称にあらわれるため省略する。省略箇所の図面上の寸法は、それぞれ1900mm程度である。
