発行日2024-11-05
公報種別意匠公報(S)
登録番号1783822
登録日2024-10-25
意匠に係る物品冷暖房用輻射パネル
意匠分類L6-104(建築用内外装材)
出願番号2024003814
出願日2024-02-26
意匠権者株式会社エース・ウォーター,日軽金アクト株式会社,理研軽金属工業株式会社
代理人個人,個人

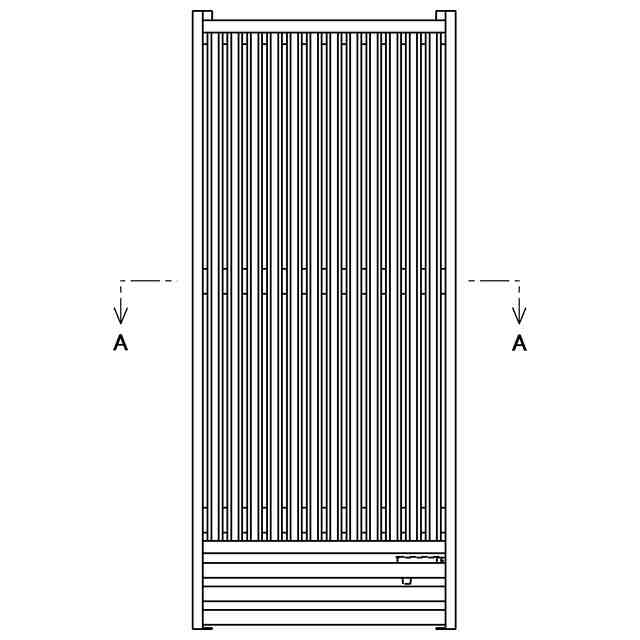

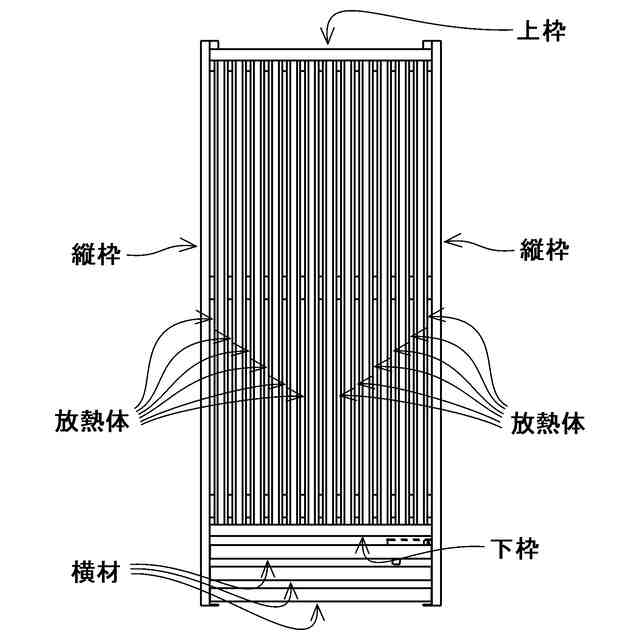

意匠に係る物品の説明本物品は、屋内施設内の壁面に沿って配置され、熱源機から供給される熱媒体を内部に循環させて冷気や暖気を輻射させることにより、屋内施設内の冷暖房を行う冷暖房用輻射パネルである。本物品は、「各部の名称を示す参考図」に示すように、左右一対の縦枠と上枠と下枠とで枠体を形成し、この枠体内に複数の放熱体を互いに平行に配置している。下枠の下方には、3本の横材が水平に配置されている。下枠と横材との間および横材と横材との間には何も設けられておらず、水平に延びるスリットを形成している。各部材の前面(正面に見える面)について、縦枠の前面、上枠の前面、下枠の前面、横材の前面は、すべて面一になっている。

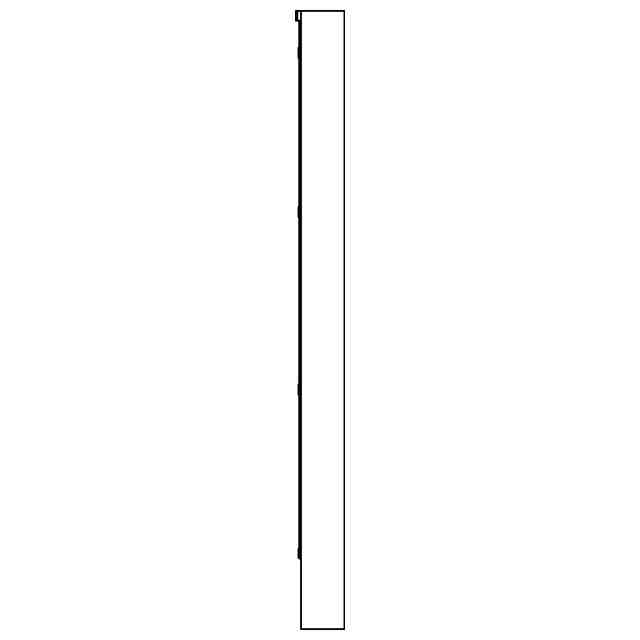

意匠の説明右側面図は左側面図と対称に表れるので省略する。実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
