意匠ウォッチ

発行日2024-07-25
公報種別意匠公報(S)
登録番号1776290
登録日2024-07-17
意匠に係る物品改修金具
意匠分類L4-520(建築用構成品)
出願番号2023025756
出願日2023-12-11
意匠権者株式会社サカタ製作所
代理人
意匠に係る物品の説明本物品は、屋根や壁の改修金具であり、例えば古くなったスレート外壁の上に、新規外壁材をかぶせて改修する際に使用する金具である。前記事例の場合、使用状態を示す参考図に示すように、スレート外壁を固定するフックボルトの亀座(パッキン)とスレート外壁の間に本物品を差し込み設置する。その後、本物品間に下地材を橋渡しでビス固定し、固定された下地材に新規外壁材を設置し、ビスで固定する。また、本物品の上に新規外壁材を直接設置し、ビスで固定することも可能である。尚、用途や使用方法は前記事例に限定されるものではなく、前記事例以外の用途や使用方法で使用することも可能である。

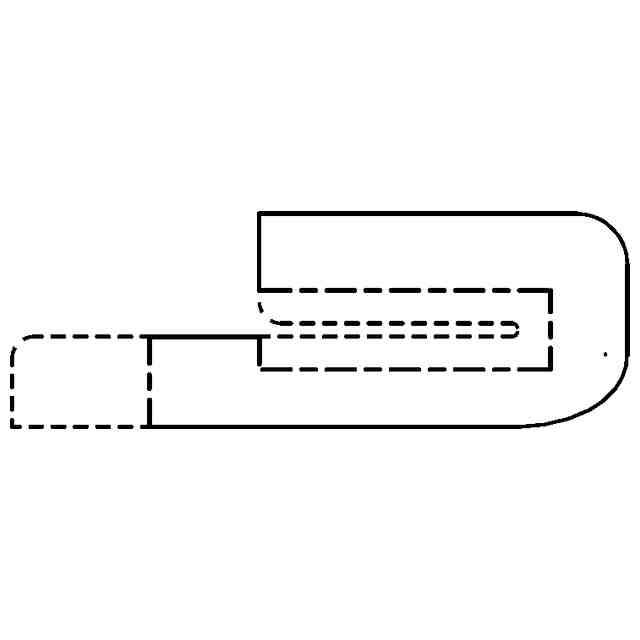

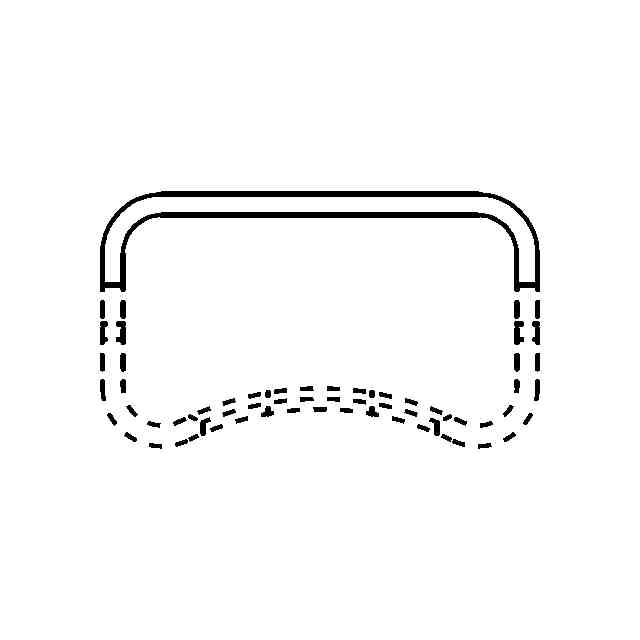

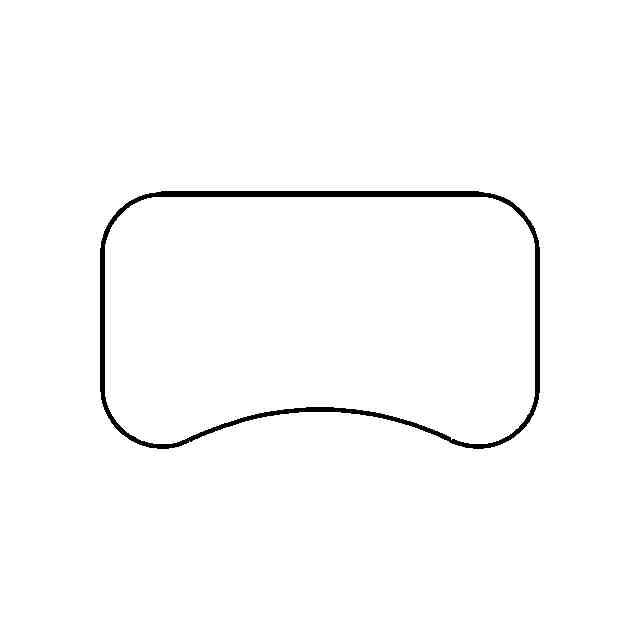

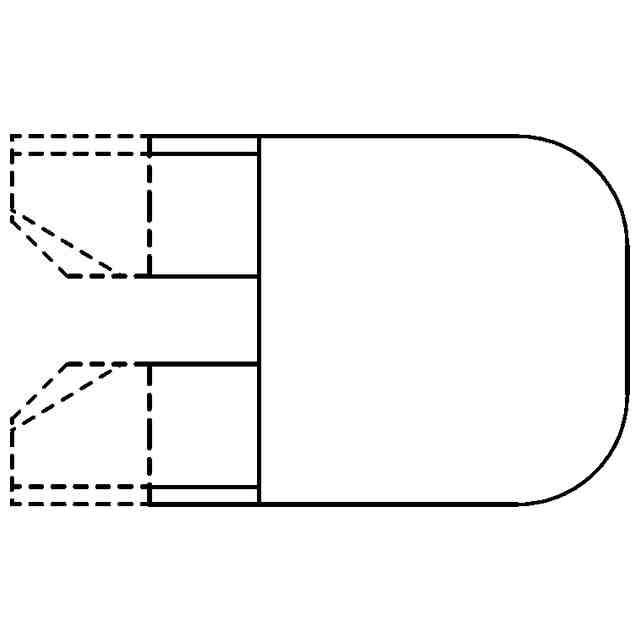

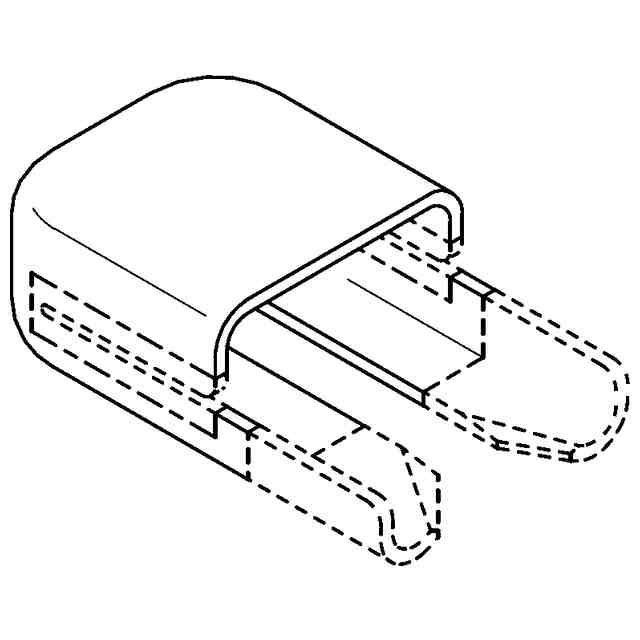

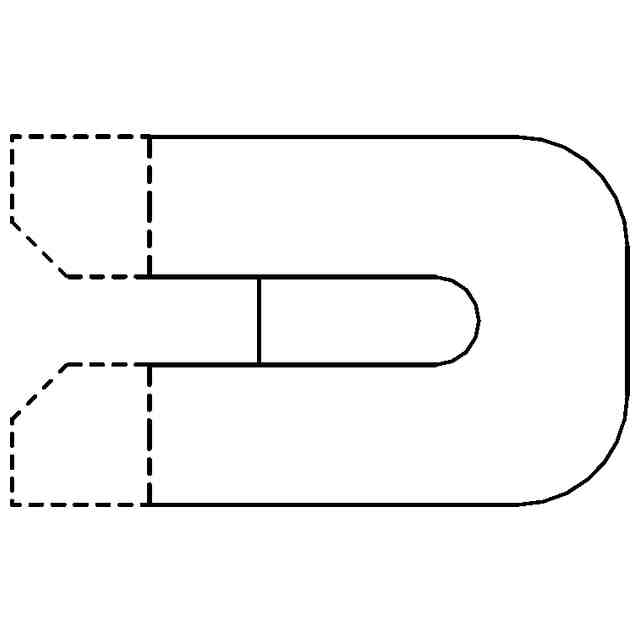

意匠の説明破線部分を除いた実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は部分意匠として意匠登録を受けようとする部分と、その他の部分との境界のみを示す線である。細線は立体表面の形状を表す線であり、意匠の模様を構成するものではない。正面図と背面図は対称の為、背面図を省略する。

関連意匠
