意匠に係る物品屋根用取付金具
意匠分類L4-520(建築用構成品)
出願番号2024015595
出願日2024-07-26
意匠権者株式会社サカタ製作所
代理人個人,個人,個人,個人,個人

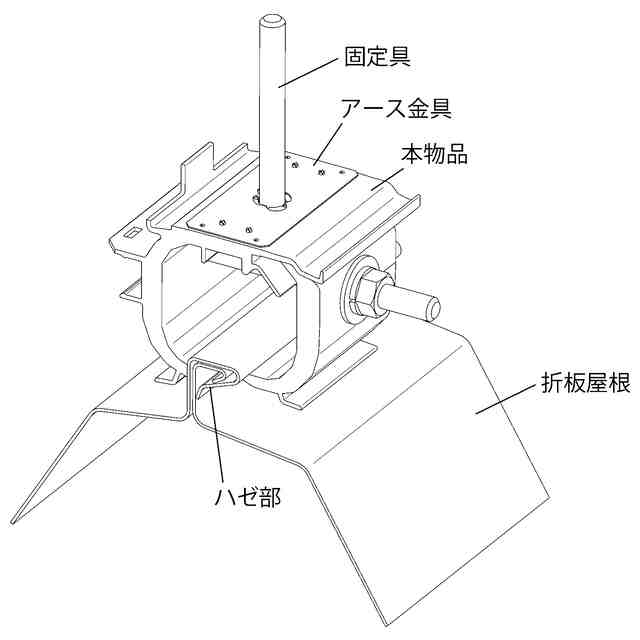

意匠に係る物品の説明本物品は、例えば、ハゼ部を備える折板屋根のための取付金具である。本物品は、設備(例えば、太陽電池モジュール、電設用機材、避雷針、緑化屋根用プランターなど)を折板屋根に取り付けて固定するために使用される。本物品は、例えば、使用状態参考図に示されるように、ハゼ部を挟み込むように折板屋根に設置され、本物品の上部に設備を載置し、本物品上部に立設したボルトに挿通した固定具を使用して本物品上部に設備を固定することができる。本物品は、固定具の一部を挿通するための孔を備えている。本物品の孔は、切り欠きを備えている。本物品の孔の切り欠きは、本物品の上面に配置されるアース金具の舌部と接触することによって、本物品の上面上でアース金具が回転することを防止することが可能である。

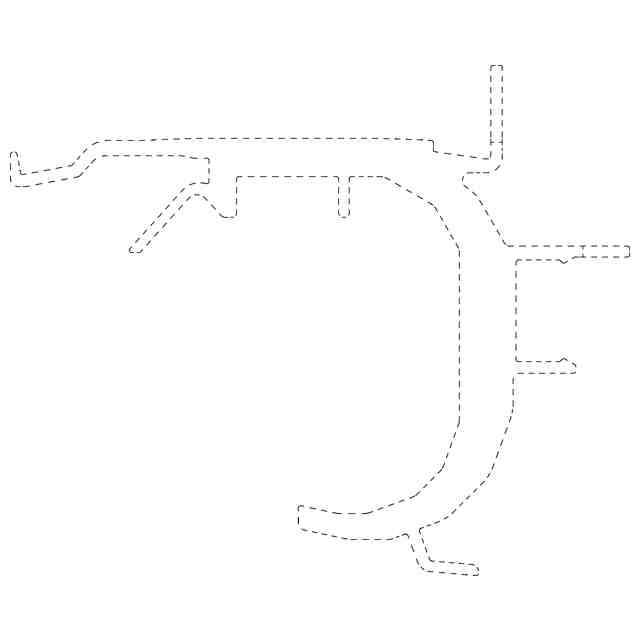

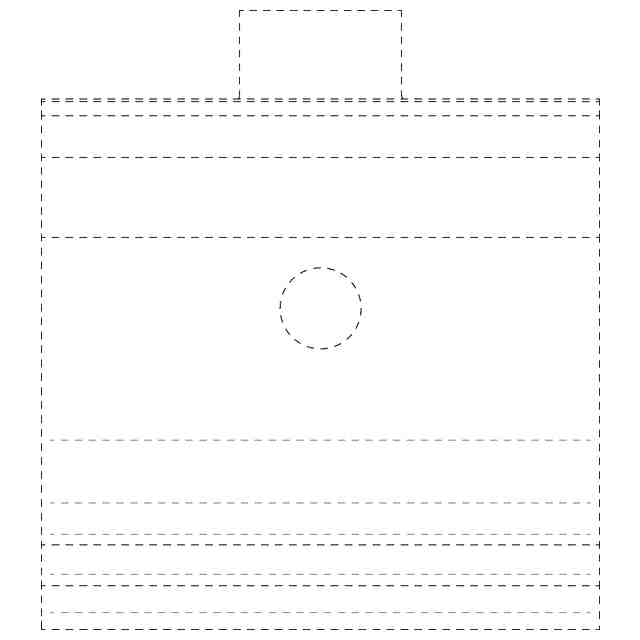

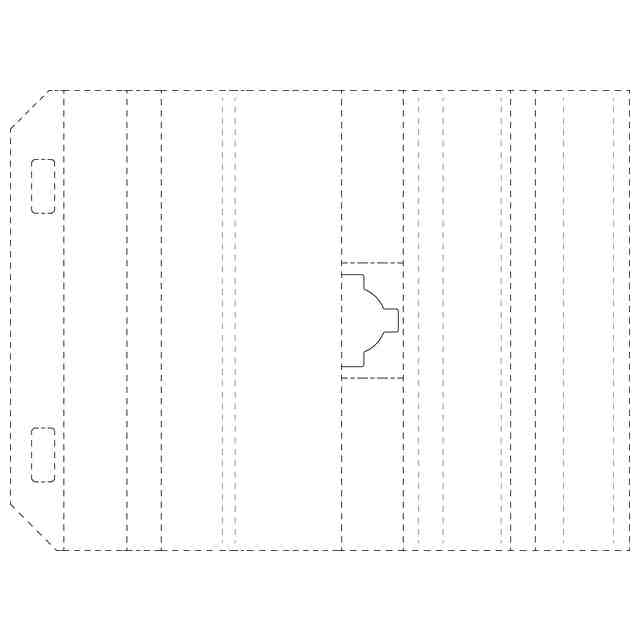

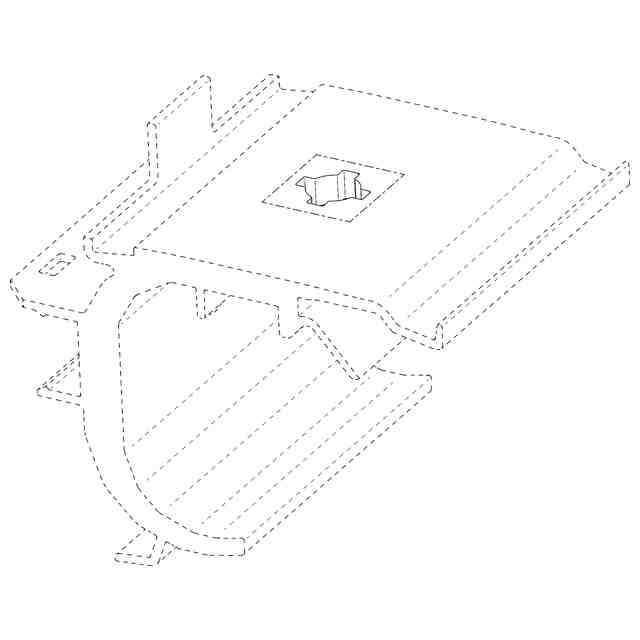

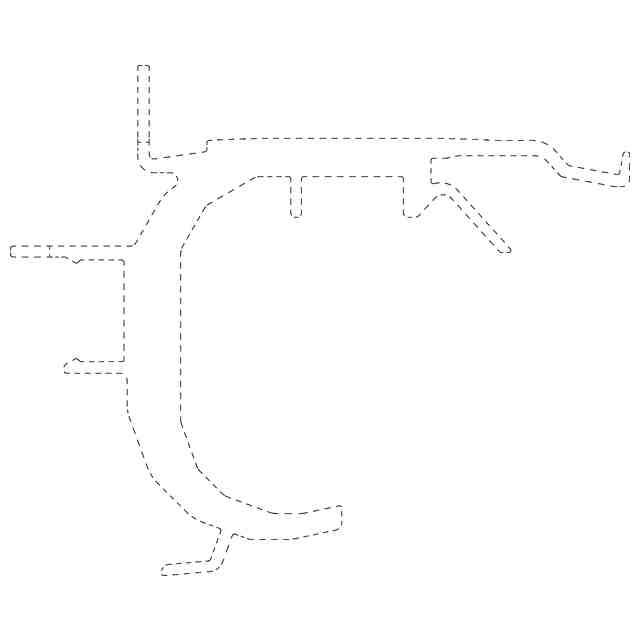

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。各図中に表された細線はいずれも立体表面の形状を表す線であり、意匠の模様を構成するものではない。
