発行日2024-05-28
公報種別意匠公報(S)
登録番号1771572
登録日2024-05-20
意匠に係る物品切削工具
意匠分類K1-420(利器及び工具)
出願番号2023021588
出願日2023-10-18
意匠権者住友電工ハードメタル株式会社
代理人弁理士法人深見特許事務所

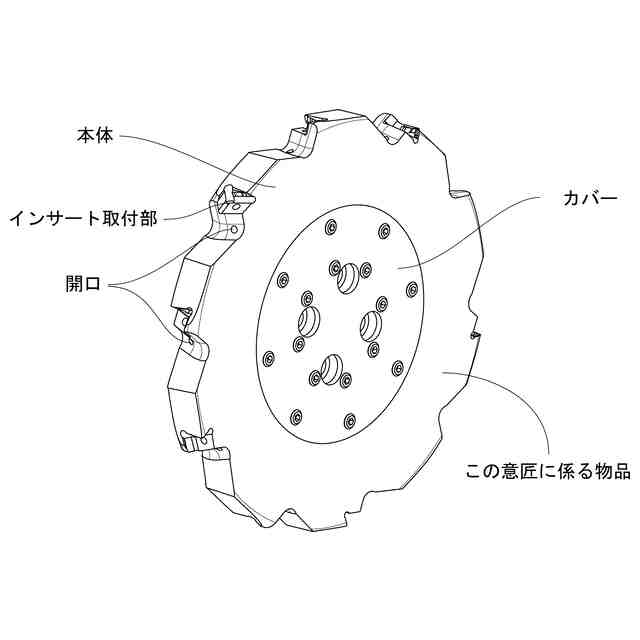

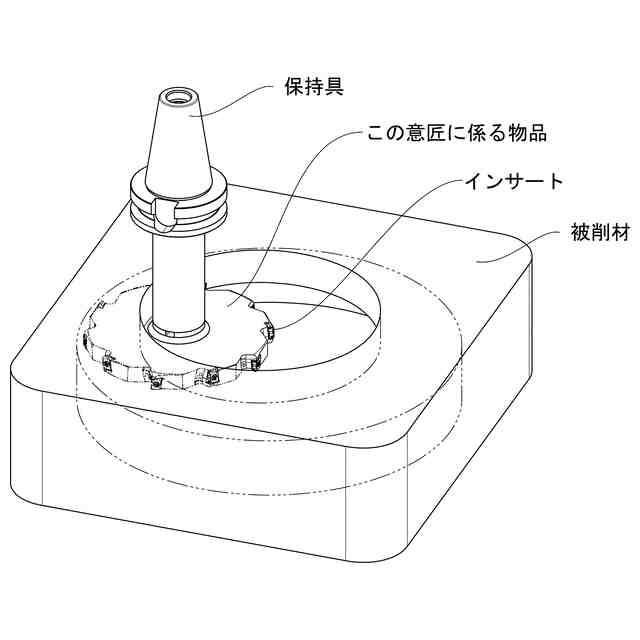

意匠に係る物品の説明この意匠に係る物品は、切削工具であり、たとえばサイドカッタなどの切削工具の本体部である。各部の名称を示す参考図に示されるように、この意匠に係る物品は、中央部のカバーと、外周部の本体とを有し、本体の外周にはインサート取付部とクーラント供給用の開口とを有している。使用状態を示す参考図に示されるように、この意匠に係る物品は、インサートが固定された状態で保持具に取付けられ、回転することによってインサートで被削材を切削し、たとえばT溝加工などを実施する。

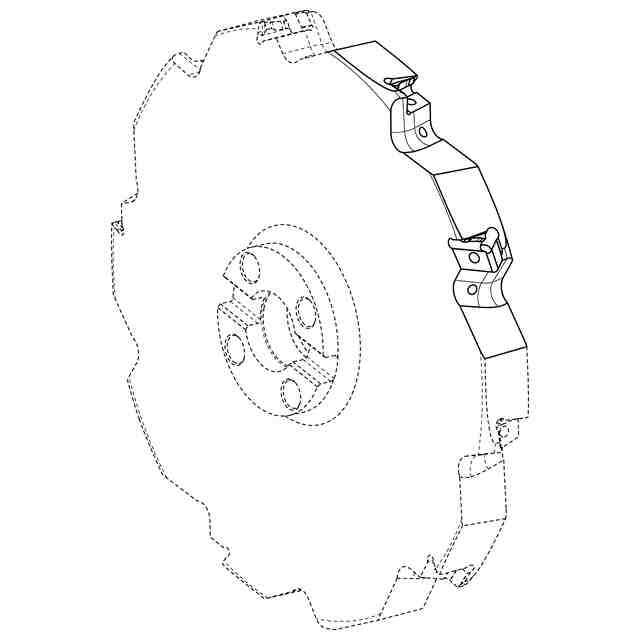

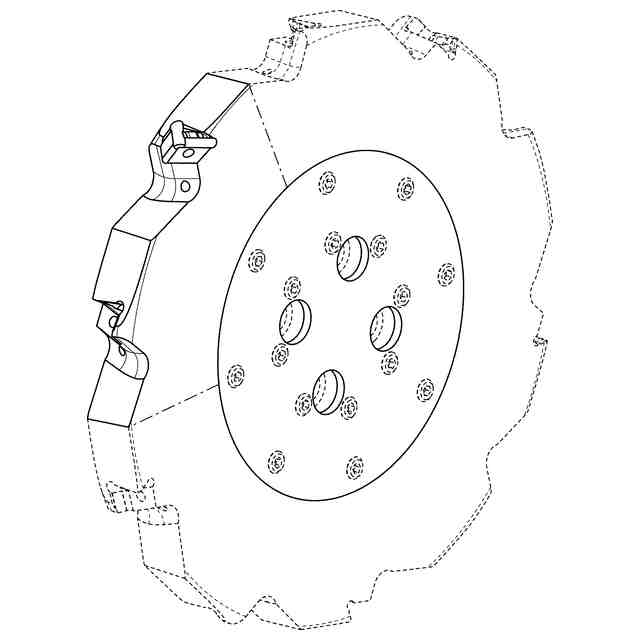

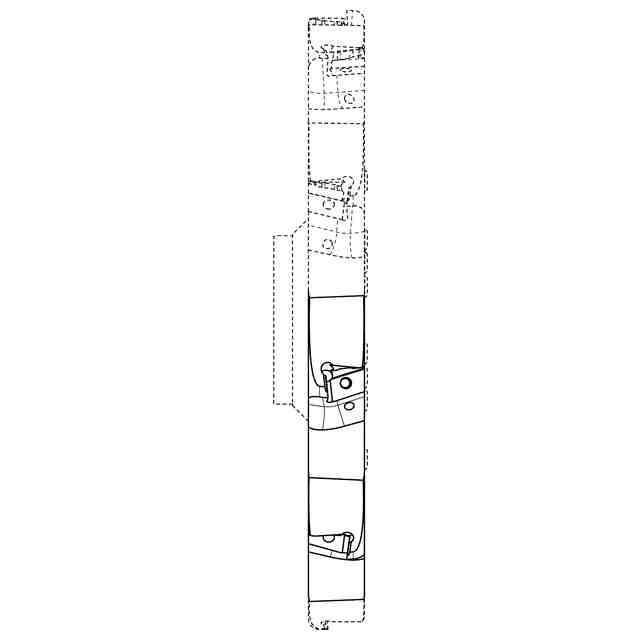

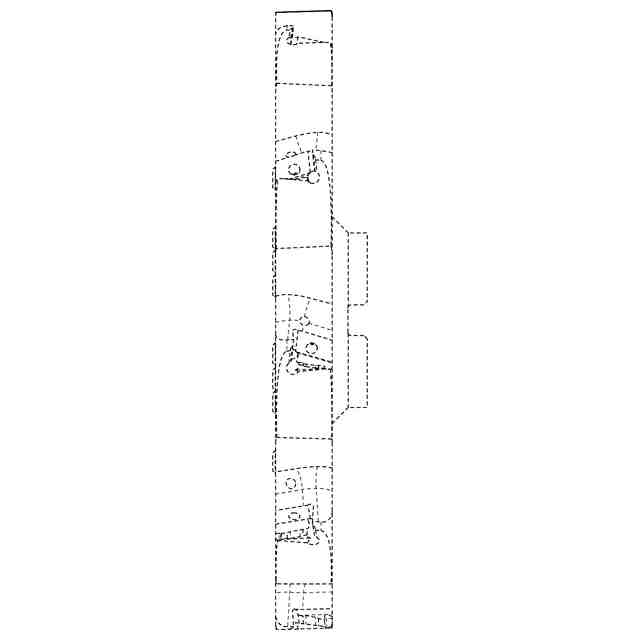

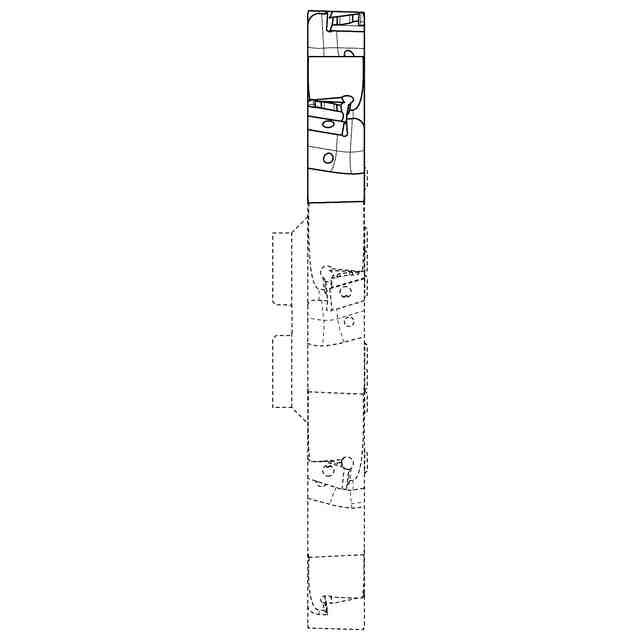

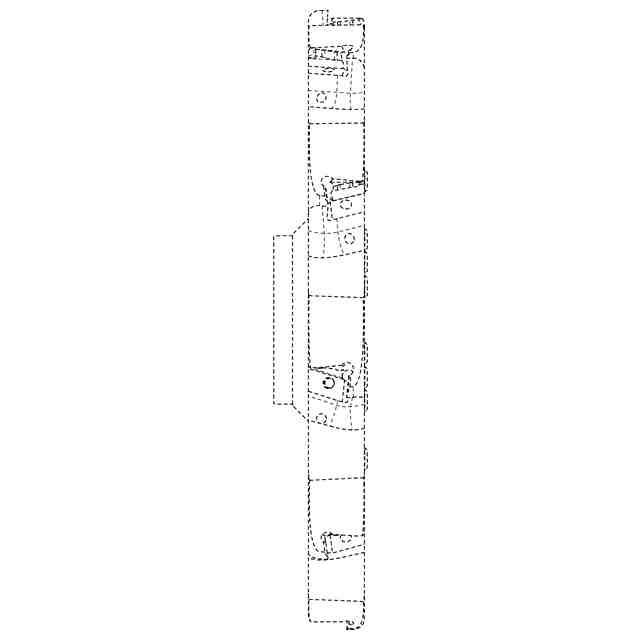

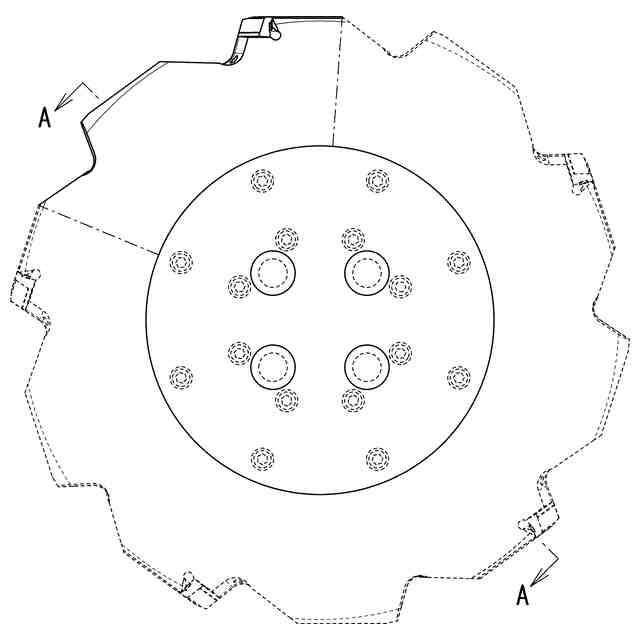

意匠の説明破線で表した部分を除き、実線で表した部分が登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。意匠登録を受けようとする範囲を示す参考斜視図1、2において、薄墨で着色した部分以外の部分が登録を受けようとする部分である。
