発行日2025-01-06
公報種別意匠公報(S)
登録番号1788153
登録日2024-12-20
意匠に係る物品切削工具
意匠分類K1-420(利器及び工具)
出願番号2024003355
出願日2024-02-19
意匠権者住友電工ハードメタル株式会社
代理人弁理士法人深見特許事務所

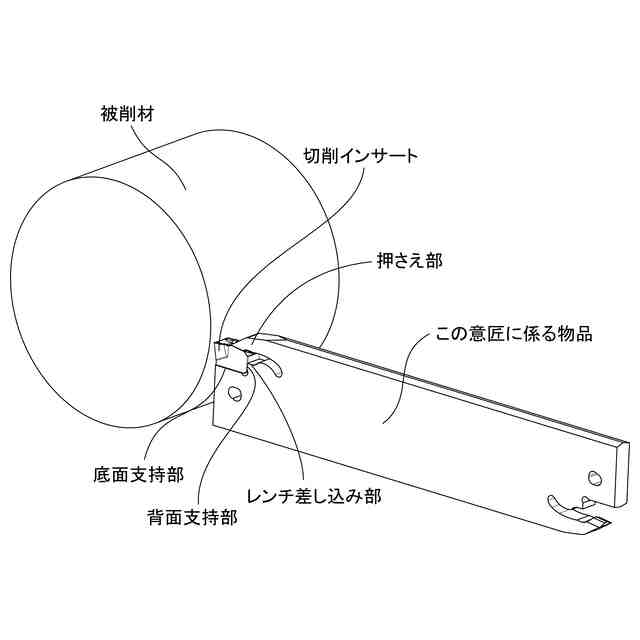

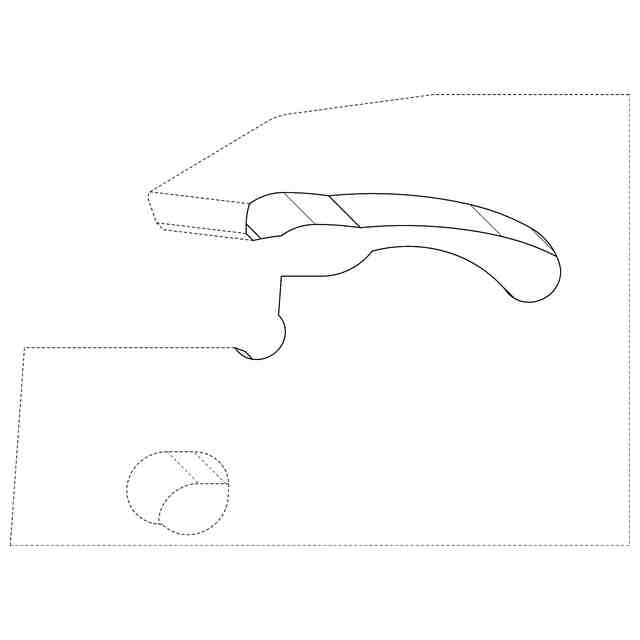

意匠に係る物品の説明この意匠に係る物品は、たとえば溝入れ加工または突切り加工に用いられる切削工具である。使用状態を示す参考図に示されるように、切削インサートは、底面支持部と背面支持部とに当接した状態で、押さえ部により押さえられることにより、この意匠に係る物品にクランプされる。この意匠に係る物品が切削インサートをクランプした状態で、被削材が切削インサートにより切削される。レンチ差し込み部にレンチを挿入し、レンチによって切削インサートの背面を押すことにより、この意匠に係る物品から切削インサートが取り外される。この意匠に係る物品のスリット部は、レンチ差し込み部と背面支持部とを含む。

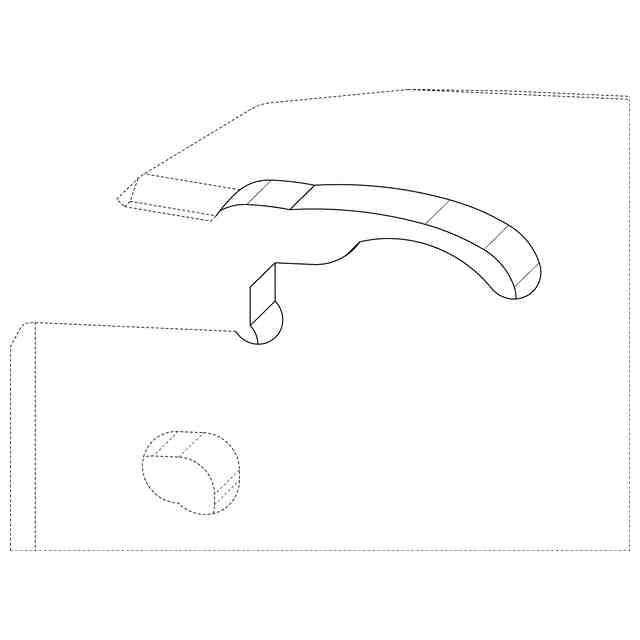

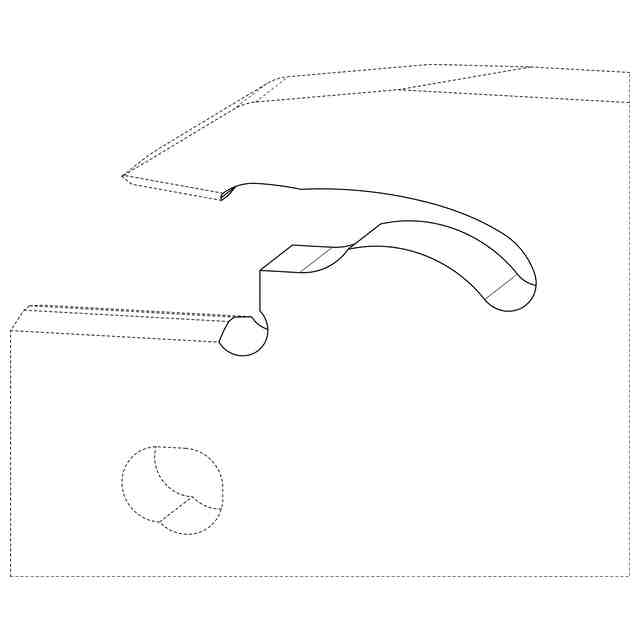

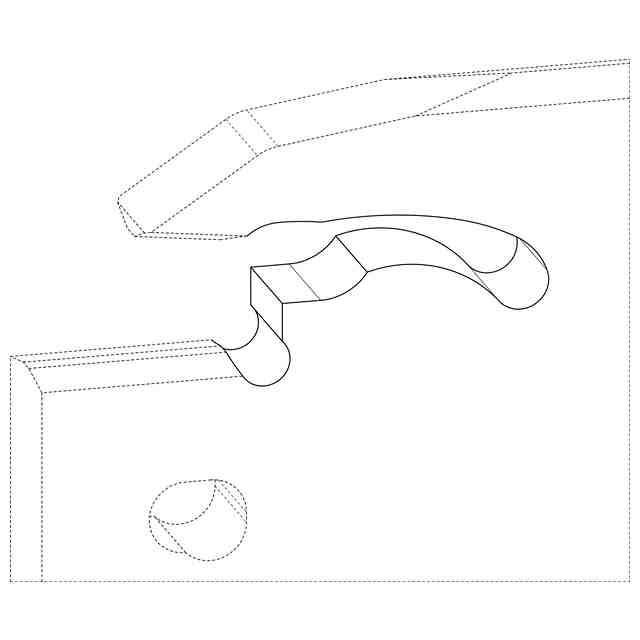

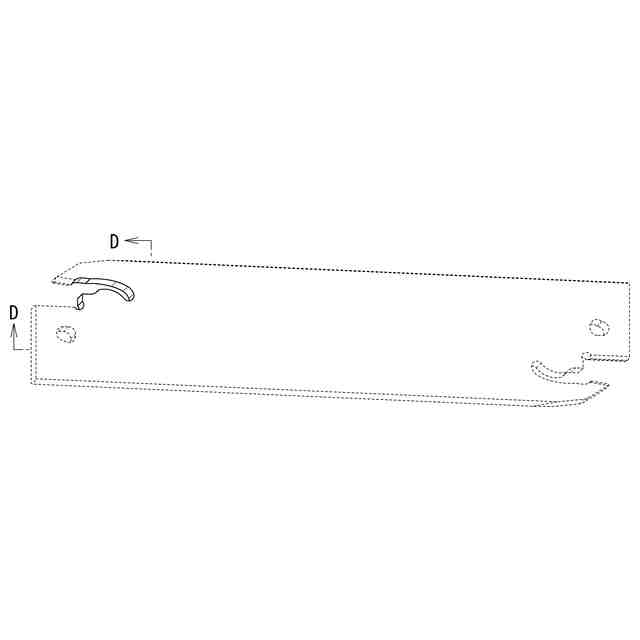

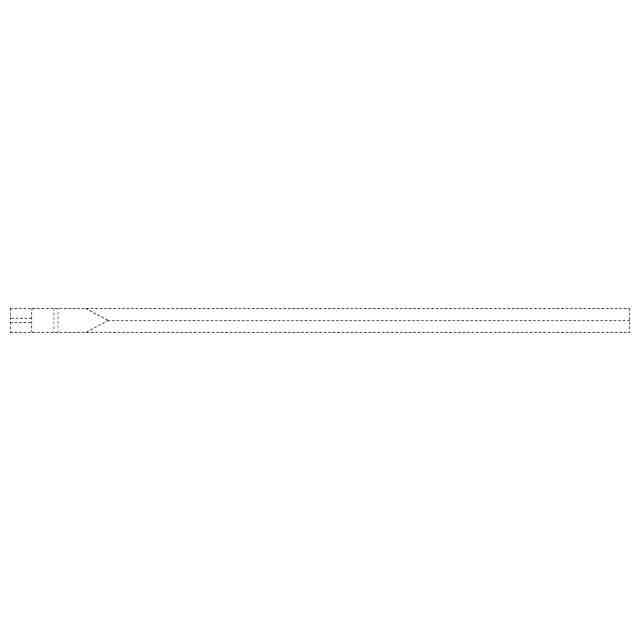

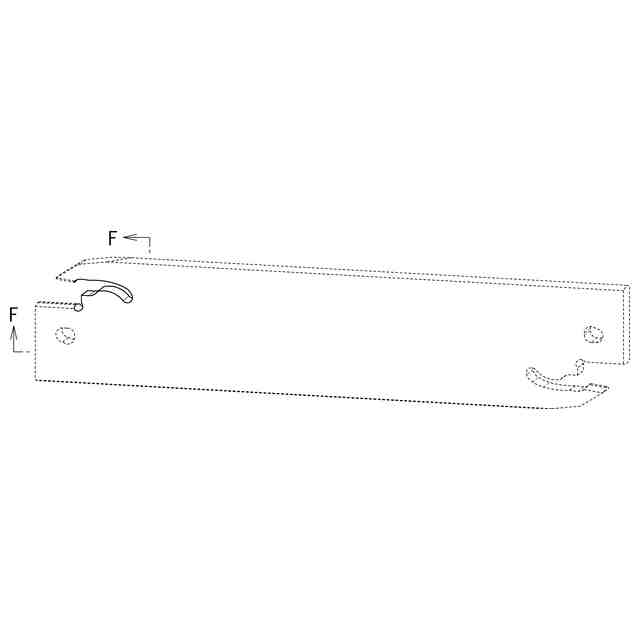

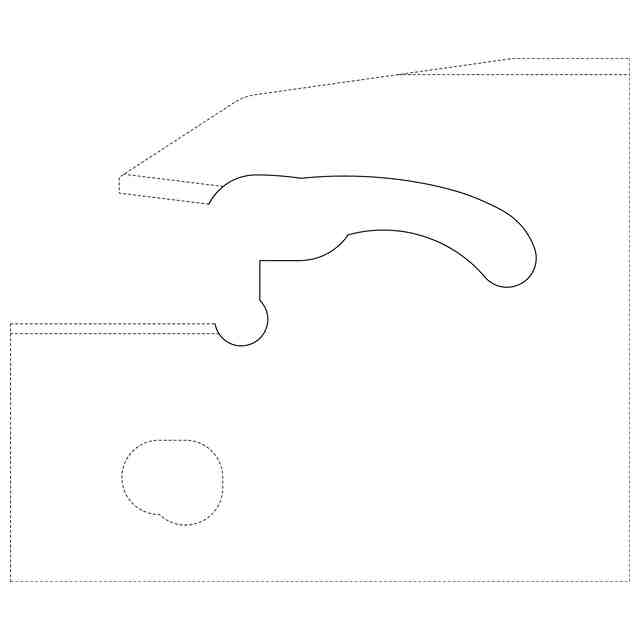

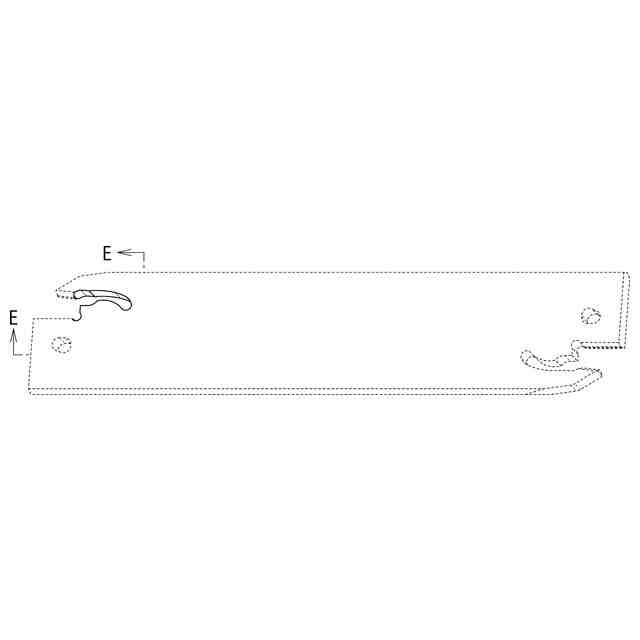

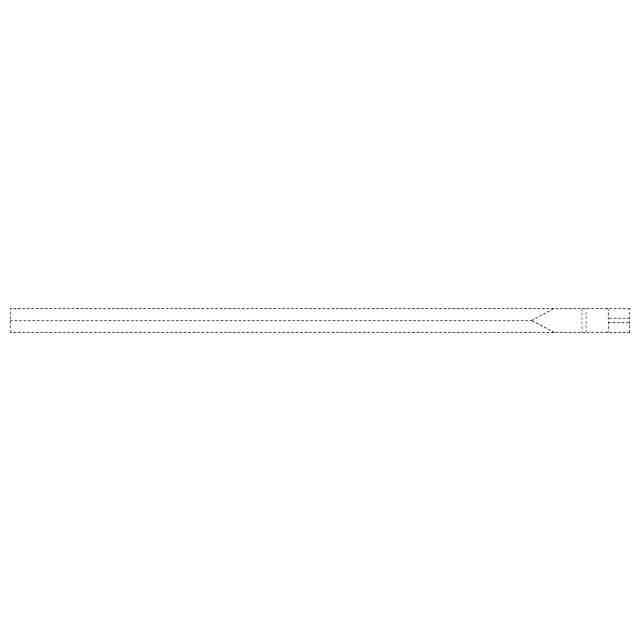

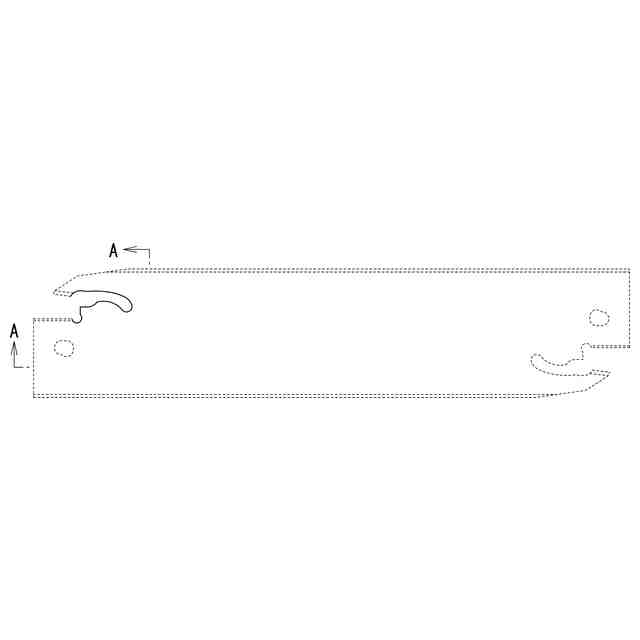

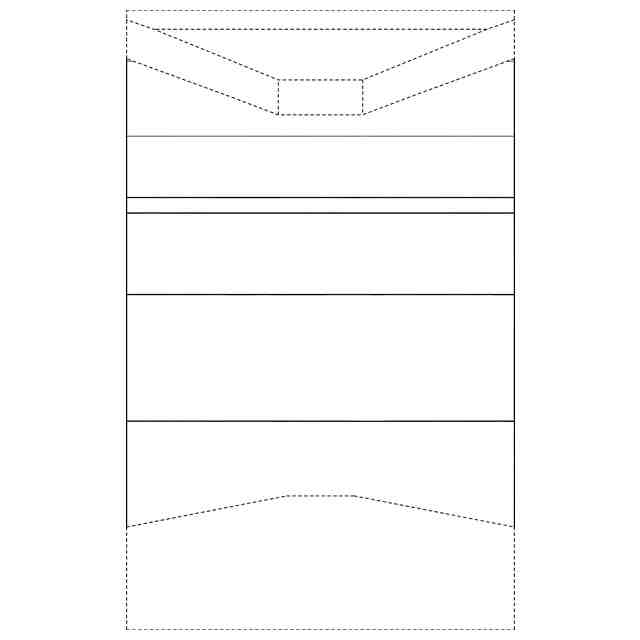

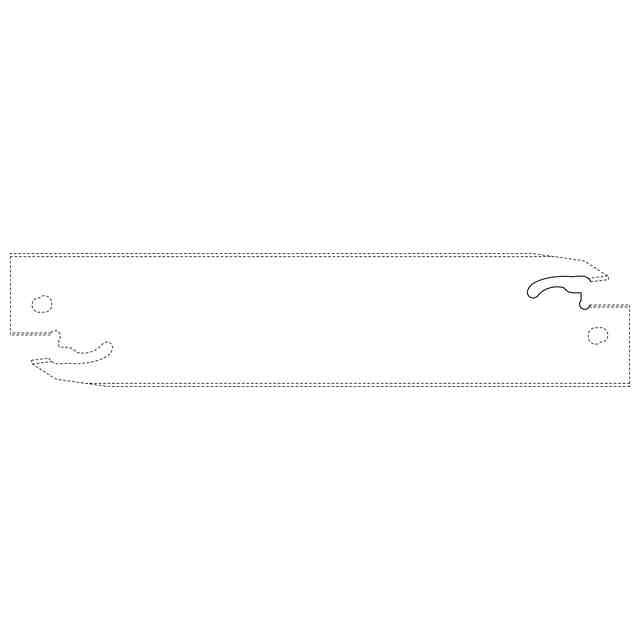

意匠の説明破線で表した部分を除き、実線で表した部分が登録を受けようとする部分である。

関連意匠
