発行日
2024-07-08
公報種別
意匠公報(S)
登録番号
1774900
登録日
2024-06-28
意匠に係る物品
切削工具
意匠分類
K1
-405(利器及び工具)
出願番号
2023018424
出願日
2023-09-08
意匠権者
住友電工ハードメタル株式会社
,
ホーコス株式会社
,
HORKOS CORP
代理人
弁理士法人深見特許事務所
意匠に係る物品の説明
この意匠に係る物品は、たとえばスロッター加工に用いられる切削工具であり、使用状態を示す参考図に示されるように、この意匠に係る物品と被削材との双方を回転させずに、この意匠に係る物品により被削材を突き加工することにより被削材の内周面に溝を形成する。各部の名称を示す参考図に示されるように、この意匠に係る物品は、刃先を有するインサートと、インサートを支持するカートリッジ部と、カートリッジ部を支持するボディとを有する。カートリッジ部は、インサートを支持するインサート支持部と、インサート支持部の周方向位置を調整するための周方向位置調整部と、インサート支持部の径方向位置を調整するための径方向位置調整部とを有する。
意匠の説明

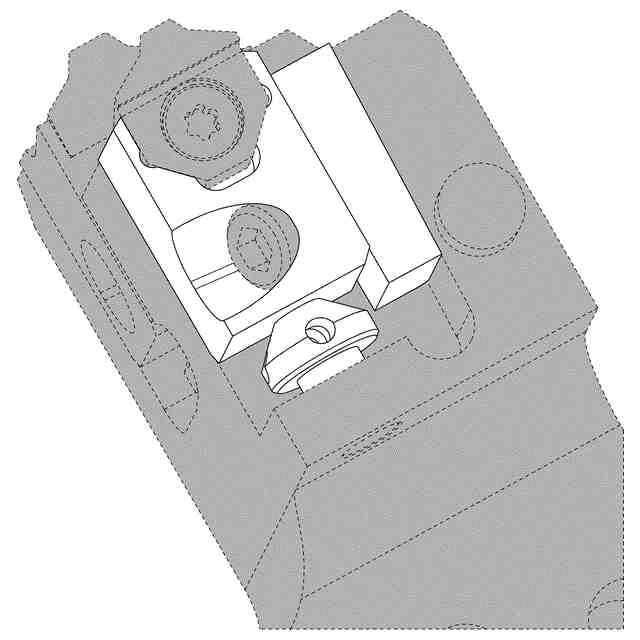

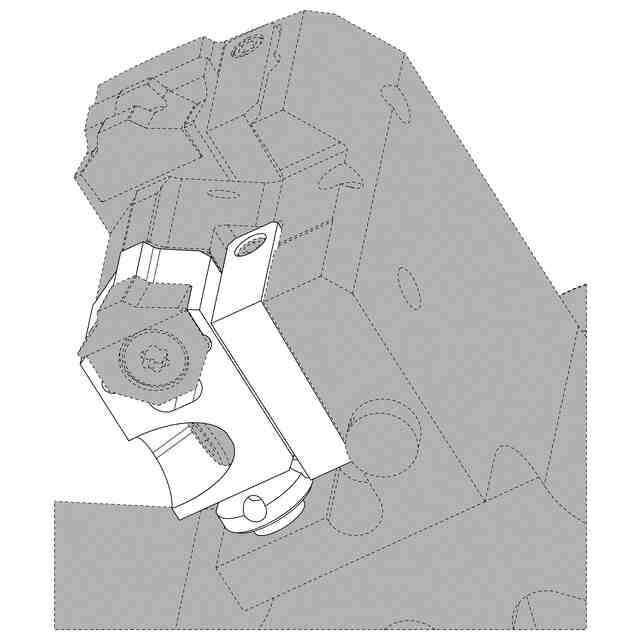

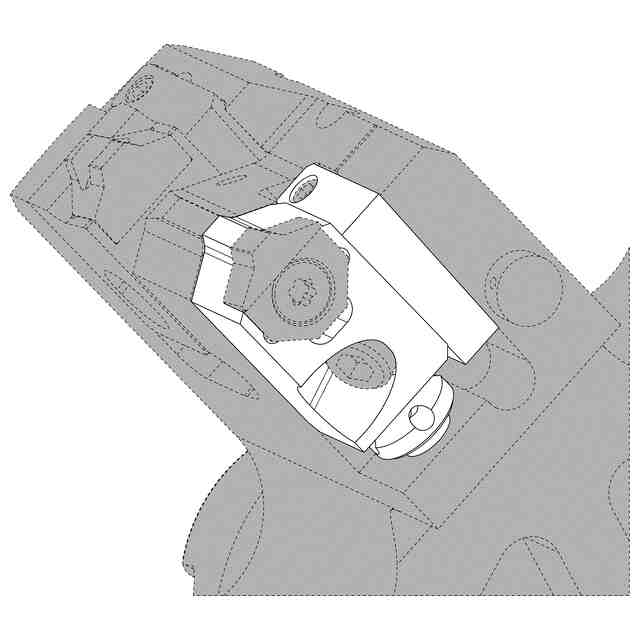

破線で表した部分を除き、実線で表した部分が登録を受けようとする部分である。意匠登録を受けようとする範囲を示す参考図1、2、3において、薄墨で着色した部分以外の部分が登録を受けようとする部分である。
意匠ウォッチbot のツイートを見る
この意匠をJ-PlatPatで参照する
