発行日2024-11-19
公報種別意匠公報(S)
登録番号1784973
登録日2024-11-11
意匠に係る物品切削インサート
意匠分類K1-406(利器及び工具)
出願番号2024012669
出願日2024-06-21
意匠権者住友電工ハードメタル株式会社
代理人弁理士法人深見特許事務所

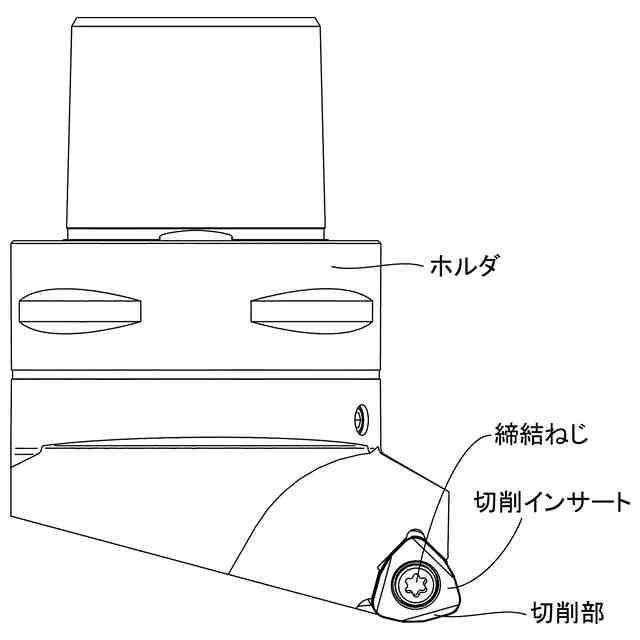

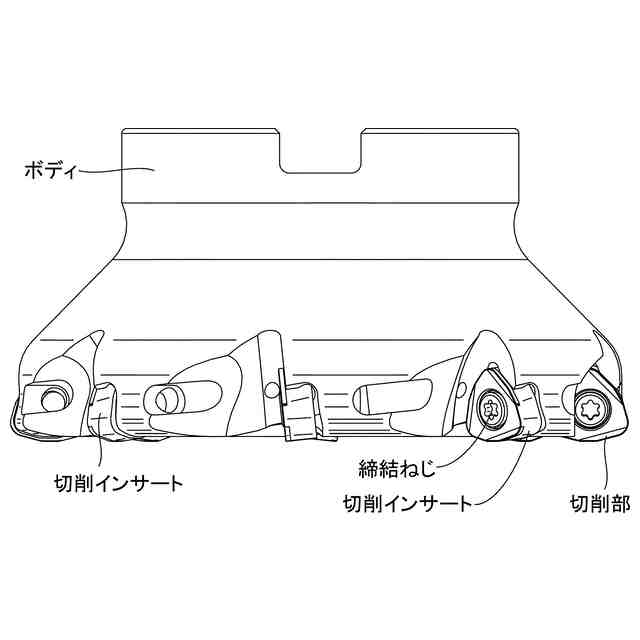

意匠に係る物品の説明この意匠に係る物品は、たとえば転削加工または旋削加工に用いられる切削インサートである。使用状態を示す参考図1および使用状態を示す参考図2によく表れるように、切削インサートは、切削部を有している。使用状態を示す参考図1によく表れるように、切削インサートは、締結ねじを用いてボディに取り付けられる。転削加工においては、ボディが回転することにより、被削材が切削インサートの切削部により切削される。使用状態を示す参考図2によく表れるように、切削インサートは、締結ねじを用いてホルダに取り付けられる。旋削加工においては、被削材が回転することにより、被削材が切削インサートの切削部により切削される。

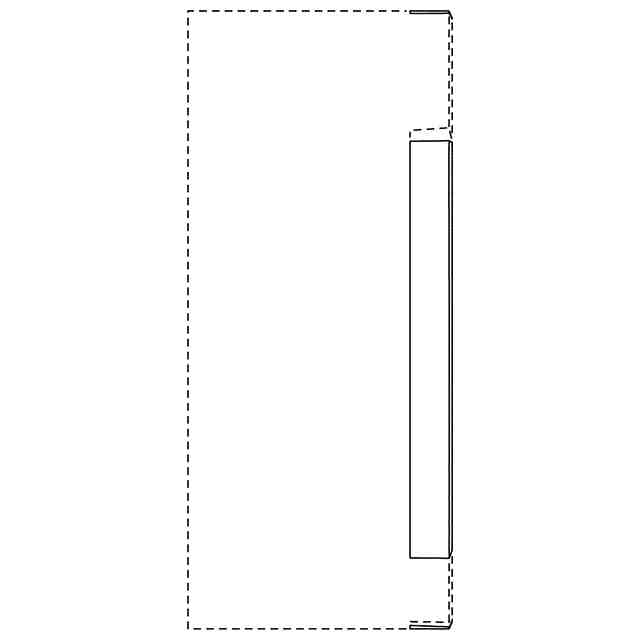

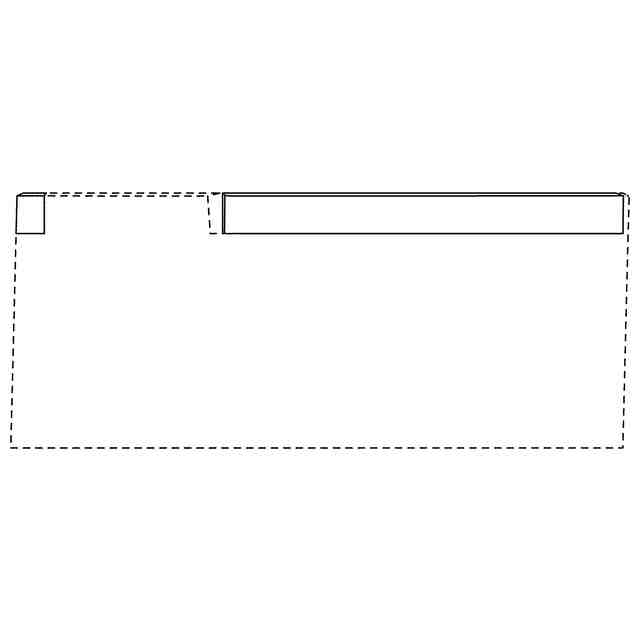

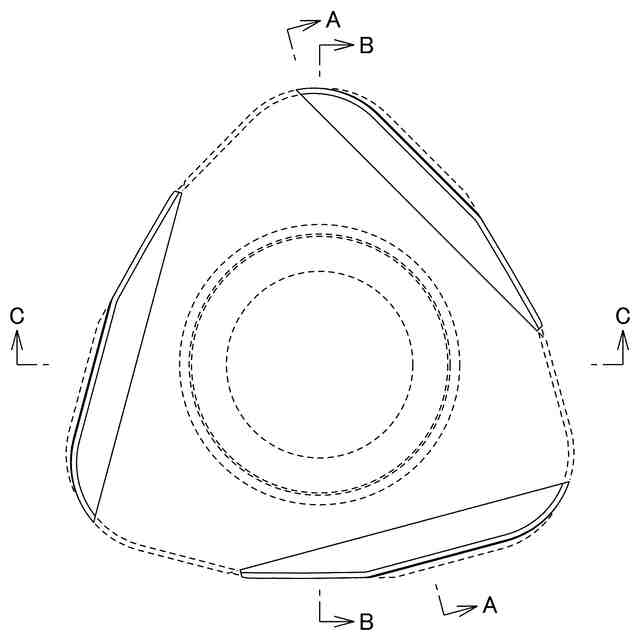

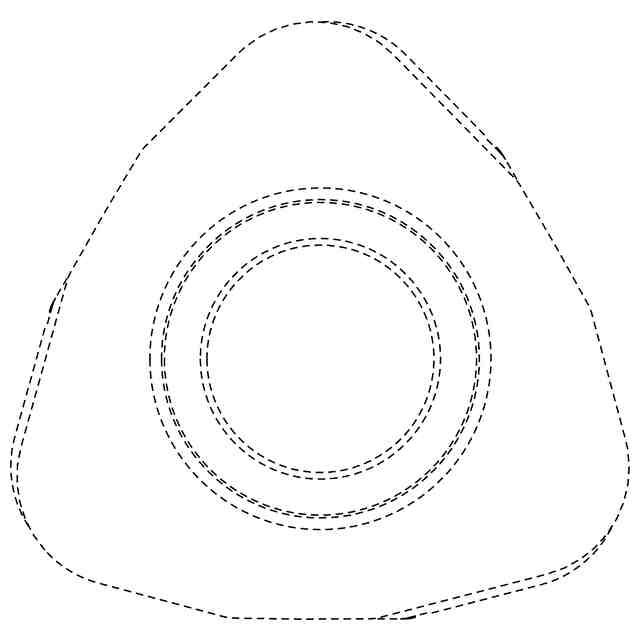

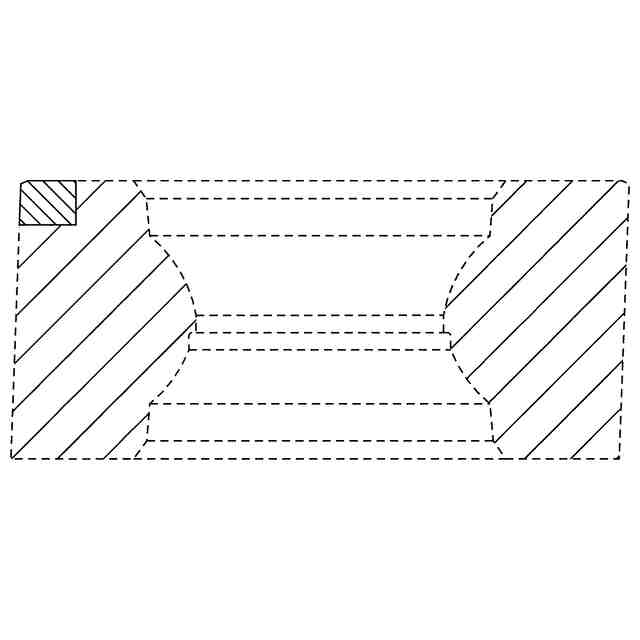

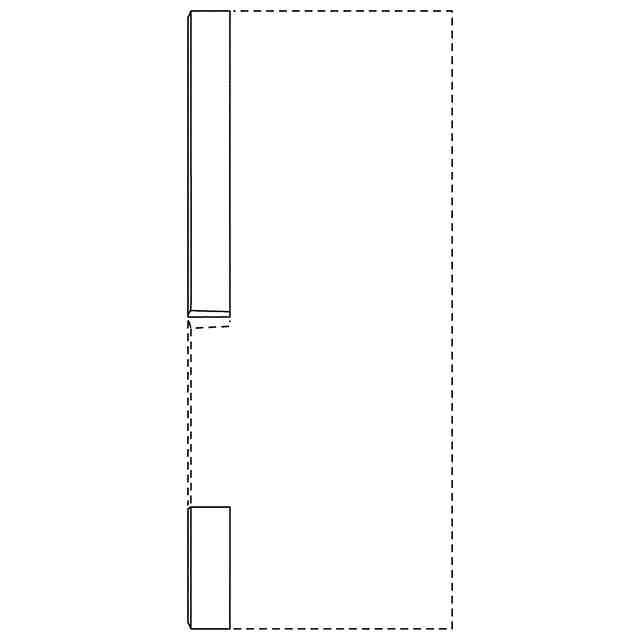

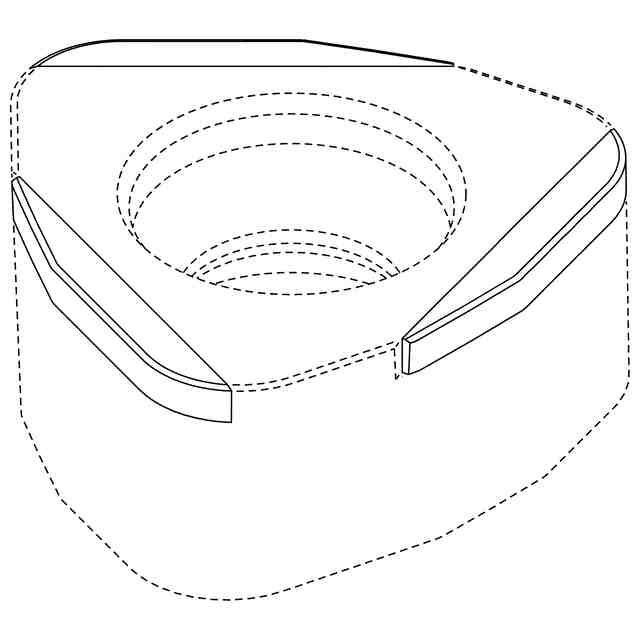

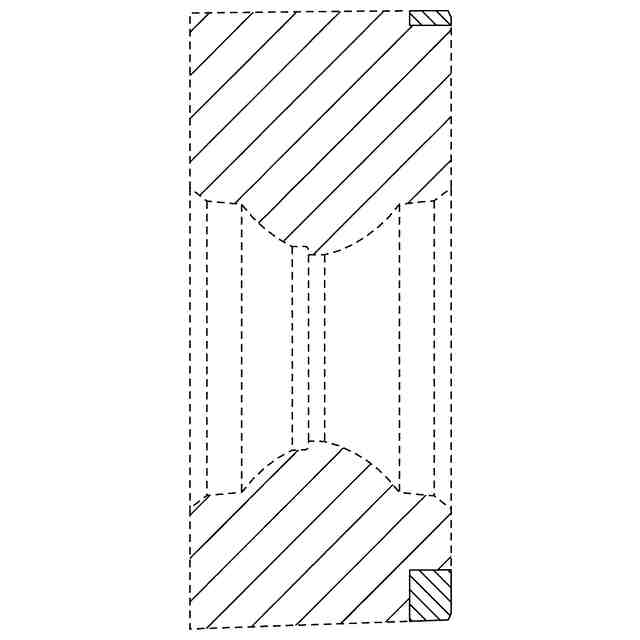

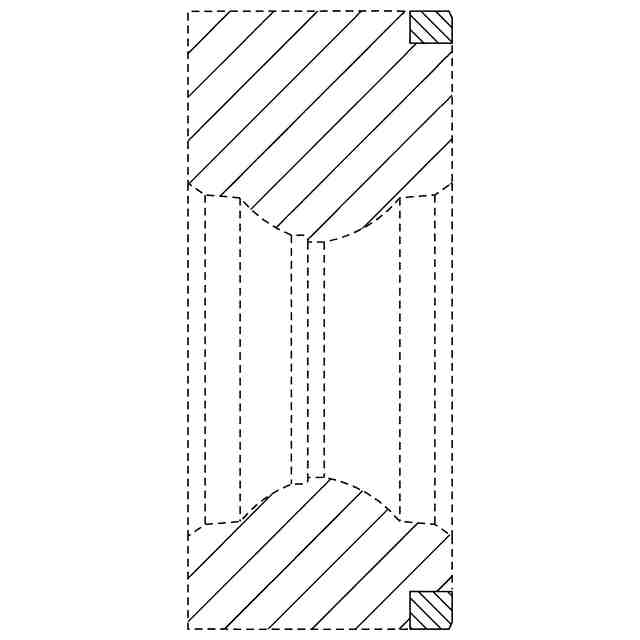

意匠の説明破線で表した部分を除き、実線で表した部分が登録を受けようとする部分である。
この意匠をJ-PlatPatで参照する
