発行日
2024-06-03
公報種別
意匠公報(S)
登録番号
1772007
登録日
2024-05-24
意匠に係る物品
切削工具
意匠分類
K1
-405(利器及び工具)
出願番号
2023025854
出願日
2023-12-12
意匠権者
住友電工ハードメタル株式会社
代理人
弁理士法人深見特許事務所
意匠に係る物品の説明

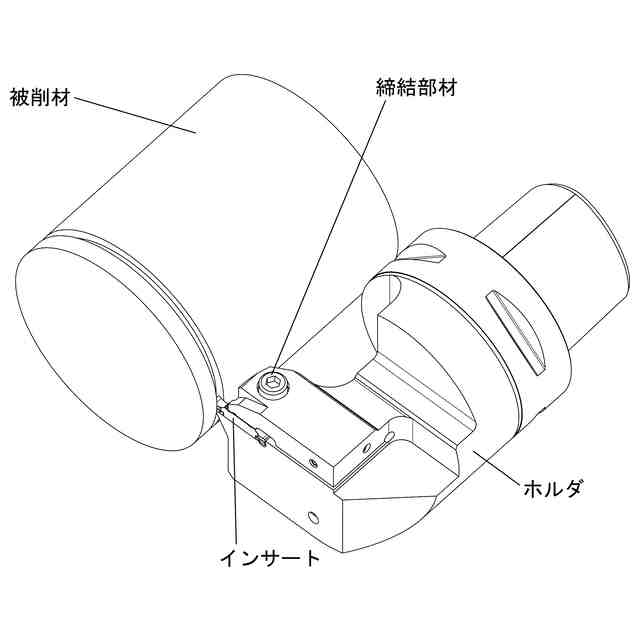

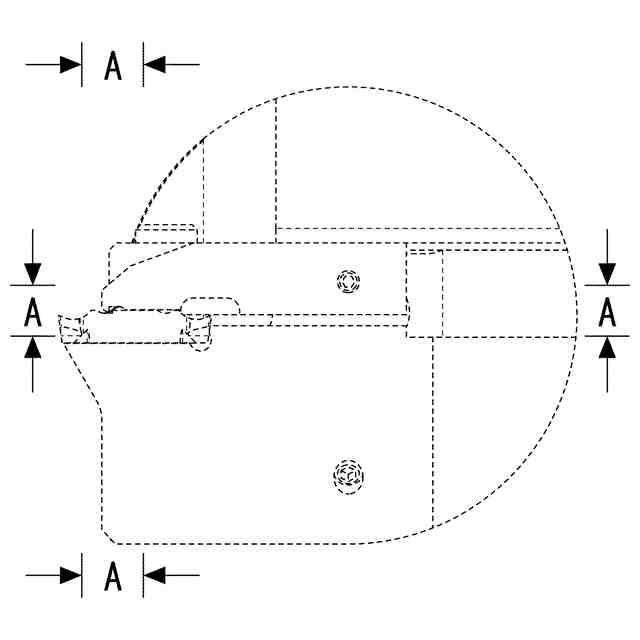

この意匠に係る物品は、被削材を切削するための切削工具である。使用状態を示す参考図に示されるように、この意匠に係る物品は、ホルダと、インサートとを有し、回転する被削材にたとえば溝入れ、倣い加工をするものである。インサートは、締結部材を締め上げることによりホルダに取付けられている。A-A部分拡大図に各部の名称を示す参考図に示されるように、インサートの引き込み用凹部は、ホルダの引き込み用凸部とともに引き込み部を構成し、締結部材を締め上げることによりホルダの引き込み用凸部と係合し、インサートをホルダの内側へ引き込む機能を有する。
意匠の説明

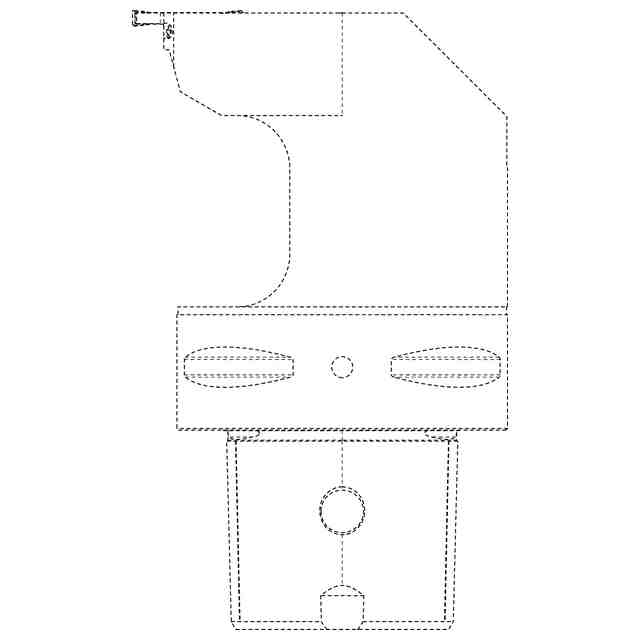

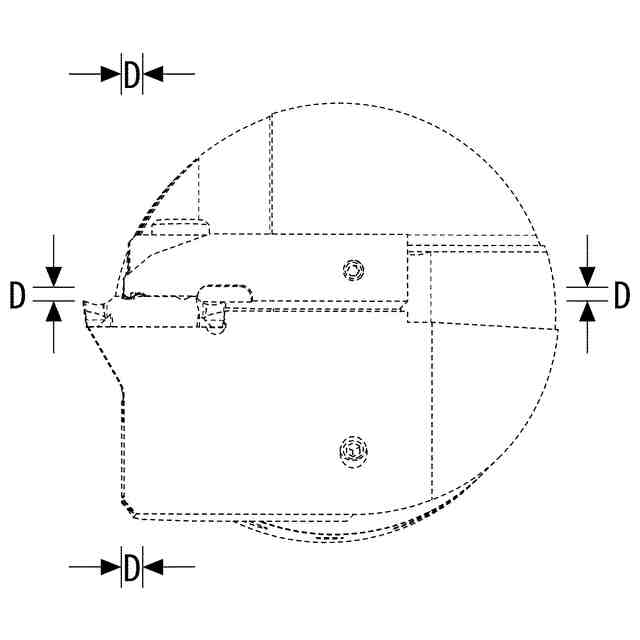

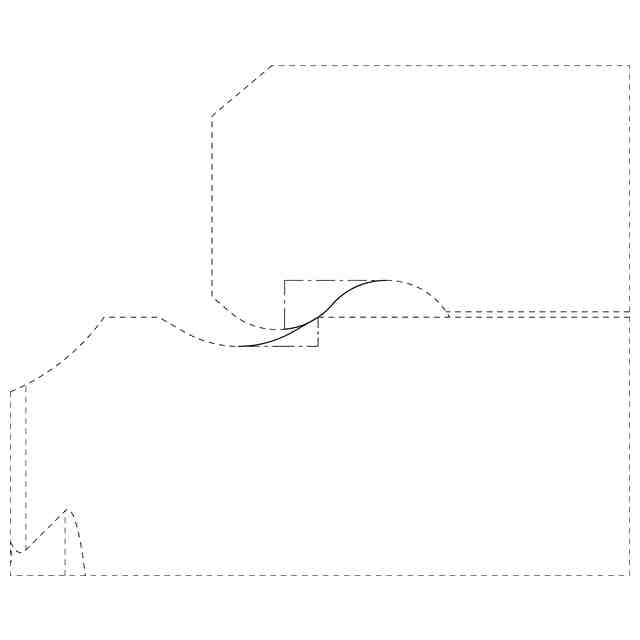

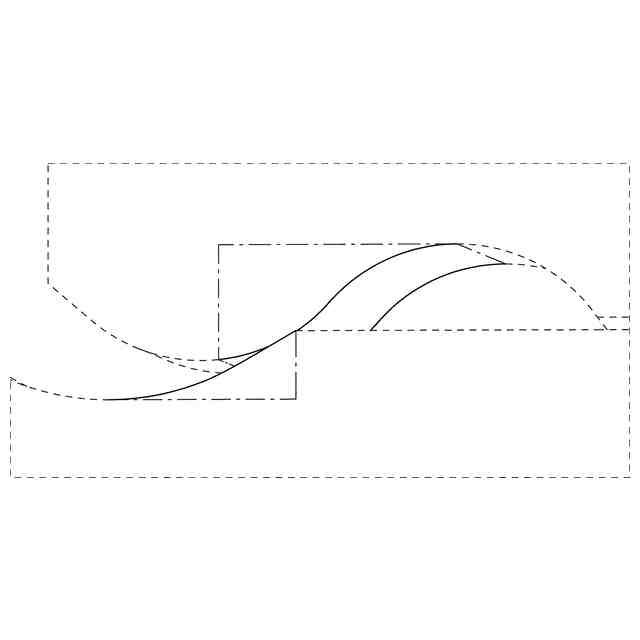

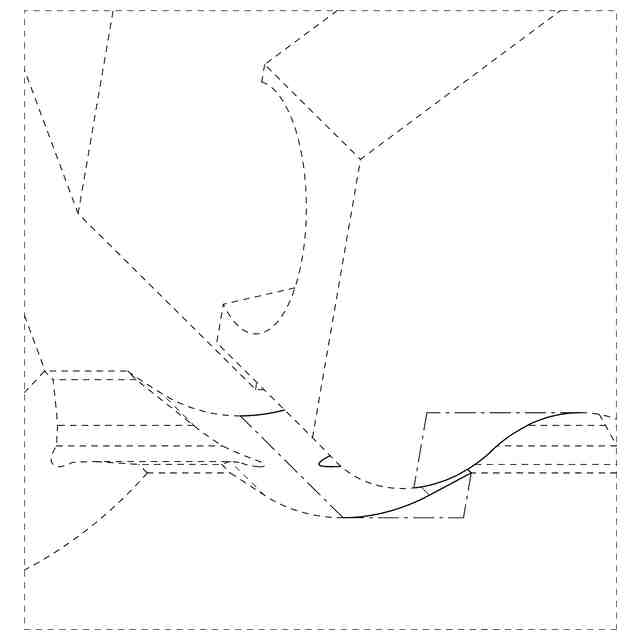

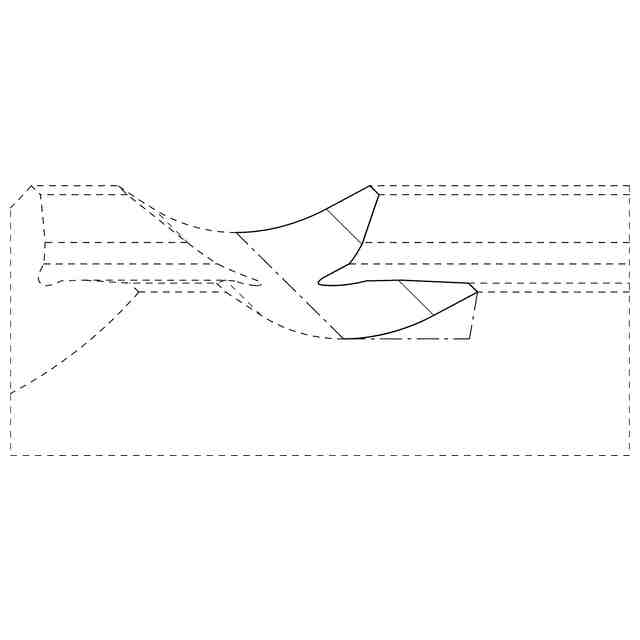

破線で表した部分を除き、実線で表した部分が登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。
意匠ウォッチbot のツイートを見る
この意匠をJ-PlatPatで参照する
