発行日
2024-05-22
公報種別
意匠公報(S)
登録番号
1771090
登録日
2024-05-14
意匠に係る物品
シール部材
意匠分類
H7
-590(電子情報入出力機器)
出願番号
2023022894
出願日
2023-11-02
意匠権者
三和テクノ株式会社
,
青野パイル株式会社
代理人
個人
,
個人
意匠に係る物品の説明

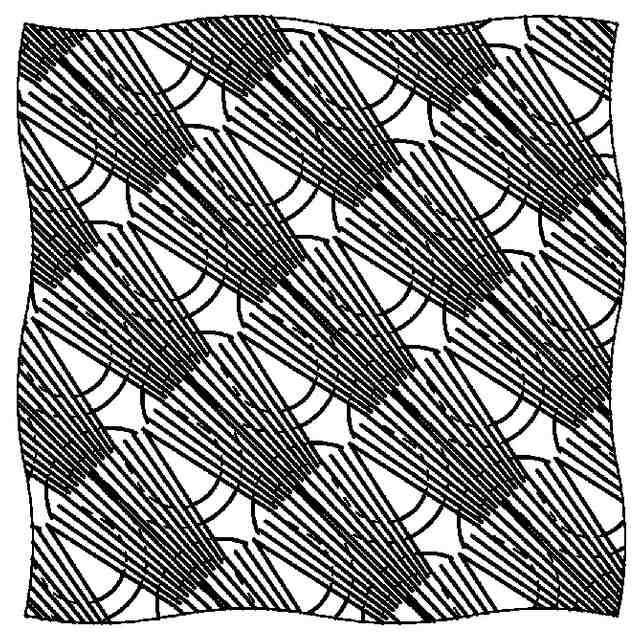

本物品は、OA機器に配置されるシール部材である。本物品は、使用状態を示す参考図に示すように、例えばレーザープリンターのトナーカートリッジに配置されて、ローラの両端部からの粉体の漏れを防止する。本物品は、層構造を示す参考底面図に示すように、基材層と、基材層に積層されているコーティング層と、コーティング層に積層されているシール材層とを有する。基材層は、例えば弾性を有する材料から構成されている。コーティング層は、基材層とシール材層とに接着される接着剤層である。シール材層は、各図において薄墨色の有無で識別しているように色または光沢の異なるパイル糸同士が全体としてストライプ状に編まれたカットパイル層である。シール材層の底面側の一部分は、コーティング層に埋め込まれている。繊維の方向を示す参考正面図に示すように、シール材層は、パイルのカット部分を先端として枝分かれした繊維が、正面視でパイル糸の編み込み方向(ストライプの延びる方向)に対して垂直な方向に斜毛している。本物品は、色または光沢の異なるパイル糸の種類を変えることで、各パイル糸の特徴に応じた品質や機能の向上を図ることも可能である。
意匠の説明

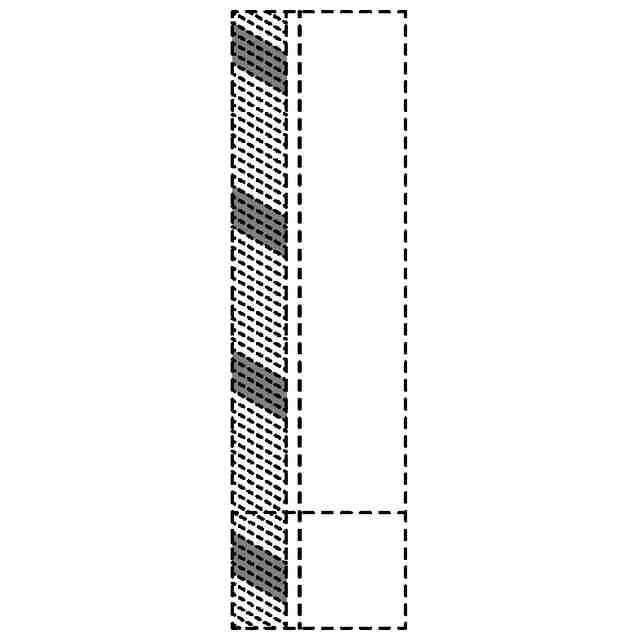

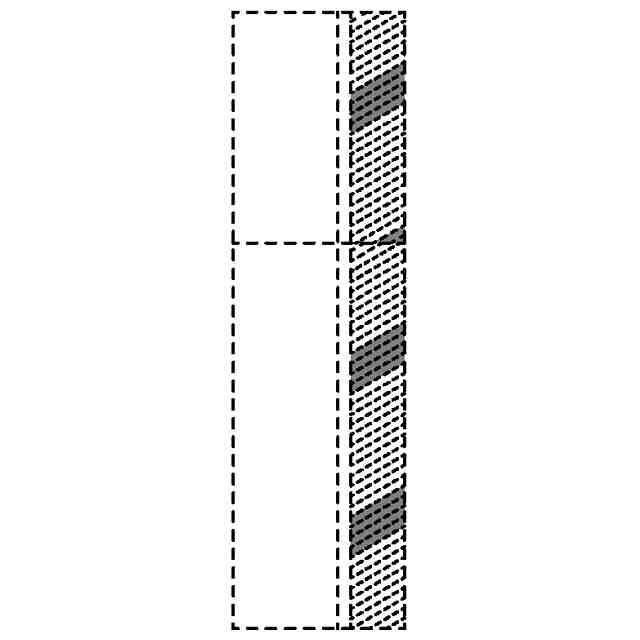

A-A線断面図を含めて、実線で表した部分が部分意匠として意匠登録を受けようとする部分である。一点鎖線は意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。
この意匠をJ-PlatPatで参照する
