発明の名称画像処理装置、制御方法、及び制御プログラム
出願人株式会社アクセル
代理人個人,個人,個人
主分類A63F 7/02 20060101AFI20250718BHJP(スポーツ;ゲーム;娯楽)
要約【課題】裸眼3次元ディスプレイに表示させる画像を作成する処理を必要最低限のメモリ容量で実現し、また演算量を削減する。
【解決手段】右目用対象画像情報と、左目用対象画像情報とを取得する取得部11と、右目用対象画像情報に基づいて右目用対象画像を描画し、左目用対象画像情報に基づいて左目用対象画像を描画する描画部12を備える。描画部12は、右目用対象画像の画素のRGB値及びα値と共通画像に含まれる画素のRGB値とα値とを用いてαブレンディング処理を行い、左目用対象画像に含まれる画素のRGB値及びα値と共通画像に含まれる画素のRGB値と記憶部24に含まれるα値を用いてαブレンディング処理を行う。αブレンディング処理をした右目用対象画像、左目用対象画像をマスク情報によってマスクし、フレームバッファの右目用サブピクセル、左目用サブピクセルに書き込む。
【選択図】図4
特許請求の範囲【請求項１】
画像処理装置であって、
所定画像に対象画像として第１画像及び第２画像を書き込むことによって画像を作成し、
前記第１画像に含まれる各画素の色情報と第１透過度とを含む第１画像情報と、前記第２画像に含まれる各画素の色情報と第２透過度とを含む第２画像情報とを取得する取得部と、
前記第１画像情報に基づいて、前記所定画像の画素における第１副画素に書き込む前記第１画像を描画し、前記第２画像情報に基づいて、前記所定画像の画素における第２副画素に書き込む前記第２画像を描画する描画部と、
前記第１副画素に書き込む前記第１画像の副画素を選択するための第１選択情報と、
前記第２副画素に書き込む前記第２画像の副画素を選択するための第２選択情報と、
前記描画部によって描画され、前記第１選択情報と前記第２選択情報とに基づいて選択した副画素を前記所定画像に書き込む書き込みマスク部と、
を備えることを特徴とする画像処理装置。
続きを表示（約 3,200 文字）【請求項２】
請求項１に記載の画像処理装置において、
前記所定画像に含まれる各画素の透過度を記憶する透過度情報記憶部を備え、
前記描画部は、
前記第１画像の描画において、前記第１画像の前記色情報及び前記第１透過度と前記所定画像に含まれる各画素の色情報及び透過度とに基づいてαブレンディング処理を行い、
前記第２画像の描画において、前記第２画像の前記色情報及び前記第２透過度と前記所定画像に含まれる各画素の色情報及び前記透過度情報記憶部に記憶した透過度とに基づいてαブレンディング処理を行う、
ことを特徴とする画像処理装置。
【請求項３】
請求項１に記載の画像処理装置において、
前記所定画像に含まれる各画素の色情報及び透過度を保持するフレームバッファと、
前記所定画像に含まれる各画素の透過度を記憶する透過度情報記憶部と、を備え、
前記フレームバッファに保持される前記所定画像に対して前記対象画像を書き込むことによって画像を作成し、
前記描画部は、
前記フレームバッファに保持される前記所定画像の透過度を前記透過度情報記憶部に記憶し、
前記第１画像の描画において、前記第１画像の前記色情報及び前記第１透過度と、前記フレームバッファに保持される前記所定画像の色情報及び前記透過度情報記憶部に記憶した前記所定画像の透過度と、に基づいてαブレンディング処理を行い、
前記フレームバッファに保持される前記所定画像の透過度を前記透過度情報記憶部に記憶し、
前記第２画像の描画において、前記第２画像の前記色情報及び前記第２透過度と、前記フレームバッファに保持される前記所定画像の色情報及び前記透過度情報記憶部に記憶した前記所定画像の透過度と、に基づいてαブレンディング処理を行う、
ことを特徴とする画像処理装置。
【請求項４】
請求項１に記載の画像処理装置において、
前記所定画像に含まれる各画素の色情報及び透過度を保持するフレームバッファと、
前記所定画像に含まれる各画素の透過度を記憶する透過度情報記憶部と、を備え、
前記フレームバッファに保持される前記所定画像に対して前記対象画像を書き込むことによって画像を作成し、
前記描画部は、
前記フレームバッファに保持される前記所定画像の透過度を前記透過度情報記憶部に記憶し、
前記第１画像の描画において、前記第１画像の前記色情報及び前記第１透過度と、前記フレームバッファに保持される前記所定画像の色情報及び透過度と、に基づいてαブレンディング処理を行い、
前記前記透過度情報記憶部に記憶される前記所定画像の透過度を前記フレームバッファに記憶し、
前記第２画像の描画において、前記第２画像の前記色情報及び前記第２透過度と、前記フレームバッファに記憶する前記所定画像の色情報及び透過度と、に基づいてαブレンディング処理を行う、
ことを特徴とする画像処理装置。
【請求項５】
請求項１に記載の画像処理装置において、
前記第１画像又は前記第２画像に対する前記描画部によるαブレンディング処理の実行後に、前記第１選択情報又は前記第２選択情報に基づいて前記書き込みマスク部が前記第１副画素又は前記第２副画素に書き込む副画素を選択する、
ことを特徴とする画像処理装置。
【請求項６】
請求項１に記載の画像処理装置において、
前記第１選択情報又は前記第２選択情報に基づいて前記書き込みマスク部が選択した前記第１画像又は前記第２画像の副画素に対して、前記描画部がαブレンディング処理を行う、
ことを特徴とする画像処理装置。
【請求項７】
請求項１に記載の画像処理装置において、
前記第１選択情報と前記第２選択情報は、それぞれ裸眼３Ｄディスプレイおいて左右の目に見える副画素に対応していることを特徴とする画像処理装置。
【請求項８】
請求項１に記載に画像処理装置において、
前記第１画像と前記第２画像とがそれぞれ複数あり、
前記第１画像情報と前記第２画像情報とがそれぞれ複数あり、
前記描画部は、
複数の前記第１画像の描画において、第１の前記第１画像の色情報及び第１透過度と、前記所定画像に含まれる各画素の色情報及び透過度に基づいて第１αブレンディング処理を行い、第２の前記第１画像の色情報及び第１透過度と、前記第１αブレンディング処理の結果得られた画像の色情報及び透過度とに基づいて第２αブレンディング処理を行い、
複数の前記第２画像の描画において、第１の前記第２画像の色情報及び第１透過度と、前記所定画像に含まれる各画素の色情報及び透過度に基づいて第３αブレンディング処理を行い、第２の前記第２画像の色情報及び第２透過度と、前記第３αブレンディング処理の結果得られた画像の色情報及び透過度とに基づいて第４αブレンディング処理を行う、
ことを特徴とする画像処理装置。
【請求項９】
画像処理装置であって、
所定画像に対象画像として第１画像、第２画像及び第３画像を書き込むことによって画像を作成し、前記画像は、視認される対象画像の組み合わせに応じて異なる態様で視認され、
前記第１画像に含まれる各画素の色情報と第１透過度とを含む第１画像情報と、前記第２画像に含まれる各画素の色情報と第２透過度とを含む第２画像情報と、前記第３画像に含まれる各画素の色情報と第３透過度とを含む第３画像情報と、を取得する取得部と、
前記第１画像情報に基づいて、前記所定画像の画素における第１副画素に書き込む前記第１画像を描画し、前記第２画像情報に基づいて、前記所定画像の画素における第２副画素に書き込む前記第２画像を描画し、前記第３画像情報に基づいて、前記所定画像の画素における第３副画素に書き込む前記第３画像を描画する描画部と、
前記第１副画素に書き込む前記第１画像の副画素を選択するための第１選択情報と、
前記第２副画素に書き込む前記第２画像の副画素を選択するための第２選択情報と、
前記第３副画素に書き込む前記第３画像の副画素を選択するための第３選択情報と、
前記描画部によって描画し、前記第１選択情報と前記第２選択情報と前記第３選択情報とに基づいて選択した副画素を前記所定画像に書き込む書き込みマスク部と、
を備えることを特徴とする画像処理装置。
【請求項１０】
請求項９に記載の画像処理装置において
前記所定画像に含まれる各画素の透過度を記憶する透過度情報記憶部を備え、
前記描画部は、
前記第１画像の描画において、前記第１画像の前記色情報及び前記第１透過度と、前記所定画像に含まれる各画素の色情報及び透過度と、に基づいてαブレンディング処理を行い、
前記第２画像の描画において、前記第２画像の前記色情報及び前記第２透過度と、前記所定画像の色情報及び前記透過度情報記憶部に記憶した前記所定画像の透過度と、に基づいてαブレンディング処理を行い、
前記第３画像の描画において、前記第３画像の前記色情報及び前記第３透過度と、前記所定画像の色情報及び前記透過度情報記憶部に記憶した前記所定画像の透過度と、に基づいてαブレンディング処理を行う、
ことを特徴とする画像処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像処理装置、制御方法、及び制御プログラムに関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
裸眼３次元ディスプレイを用いて画像に立体感を付与し、ユーザに与える臨場感を向上する技術が知られている。またパチンコ遊技機やパチスロ遊技機などの遊技機が知られており、これらの遊技機で映像演出を行う表示装置にも裸眼３次元ディスプレイを用いるものがある。
これに伴い、裸眼３次元ディスプレイに表示する立体画像を作成するための技術が開発されている。例えば特許文献１では、サイド・バイ・サイド方式とアップダウン方式とＭＶＣ方式とのうちの少なくとも１つの方式の３Ｄ動画のフレームデータにたいして、左目用のフレームデータと右目用のフレームデータとにアルファ合成処理を施し、左目用のフレームデータと右目用のフレームデータとを合成した１つのフレームデータを生成する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－２９０１０公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来知られる立体画像を描画するための技術では、画像処理装置は、２枚の左右共通の共通画像を作成し、それぞれの共通画像に対して、立体視の対象となる右目用対象画像と左目用対象画像とを書き込みして右目用画像と左目用画像とを作成する。そして画像処理装置は、右目用画像と左目用画像とを合成することで、立体視用の立体画像を作成する。
右目用画像と左目用画像と２枚の左右共通画像は一時的にメモリに格納される。したがって、画像処理装置は、平面画像を作成する場合に加えて、複製した共通画像を格納するための追加のメモリ領域と、右目用画像と左目用画像との合成処理とを必要する。これには大きなメモリ容量と演算量が必要であった。
本発明は、一側面として、裸眼３次元ディスプレイに表示させる立体画像を作成する処理を必要最低限のメモリ容量で実現し、演算量を削減する。
【課題を解決するための手段】
【０００５】
一側面として、画像処理装置であって、所定画像に対象画像として第１画像及び第２画像を書き込むことによって画像を作成し、前記第１画像に含まれる各画素の色情報と第１透過度とを含む第１画像情報と、前記第２画像に含まれる各画素の色情報と第２透過度とを含む第２画像情報とを取得する取得部と、前記第１画像情報に基づいて、前記所定画像の画素における第１副画素に書き込む前記第１画像を描画し、前記第２画像情報に基づいて、前記所定画像の画素における第２副画素に書き込む前記第２画像を描画する描画部と、前記第１副画素に書き込む前記第１画像の副画素を選択するための第１選択情報と、前記第２副画素に書き込む前記第２画像の副画素を選択するための第２選択情報と、前記描画部によって描画され、前記第１選択情報と前記第２選択情報とに基づいて選択した副画素を前記所定画像に書き込む書き込みマスク部と、を備える。
また、一側面として、画像処理装置であって、所定画像に対象画像として第１画像、第２画像及び第３画像を書き込むことによって画像を作成し、前記画像は、視認される対象画像の組み合わせに応じて異なる態様で視認され、前記第１画像に含まれる各画素の色情報と第１透過度とを含む第１画像情報と、前記第２画像に含まれる各画素の色情報と第２透過度とを含む第２画像情報と、前記第３画像に含まれる各画素の色情報と第３透過度とを含む第３画像情報と、を取得する取得部と、前記第１画像情報に基づいて、前記所定画像の画素における第１副画素に書き込む前記第１画像を描画し、前記第２画像情報に基づいて、前記所定画像の画素における第２副画素に書き込む前記第２画像を描画し、前記第３画像情報に基づいて、前記所定画像の画素における第３副画素に書き込む前記第３画像を描画する描画部と、前記第１副画素に書き込む前記第１画像の副画素を選択するための第１選択情報と、前記第２副画素に書き込む前記第２画像の副画素を選択するための第２選択情報と、前記第３副画素に書き込む前記第３画像の副画素を選択するための第３選択情報と、前記描画部によって描画し、前記第１選択情報と前記第２選択情報と前記第３選択情報とに基づいて選択した副画素を前記所定画像に書き込む書き込みマスク部と、を備える。
【発明の効果】
【０００６】
一側面として、本発明によれば、裸眼３次元ディスプレイに表示させる立体画像を作成する処理を必要最低限のメモリ容量で実現し、演算量を削減することができる。
【図面の簡単な説明】
【０００７】

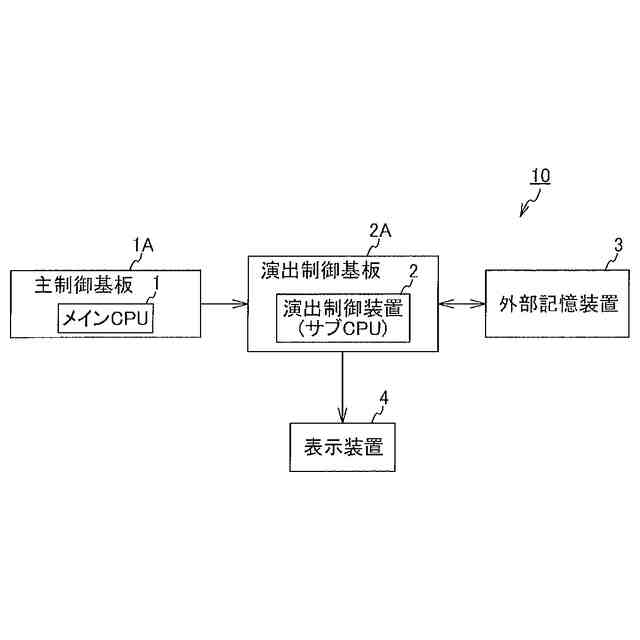

本実施形態に係る遊技機の概略構成を示す図である。
裸眼３次元ディスプレイを実現するための技術を説明する図である。

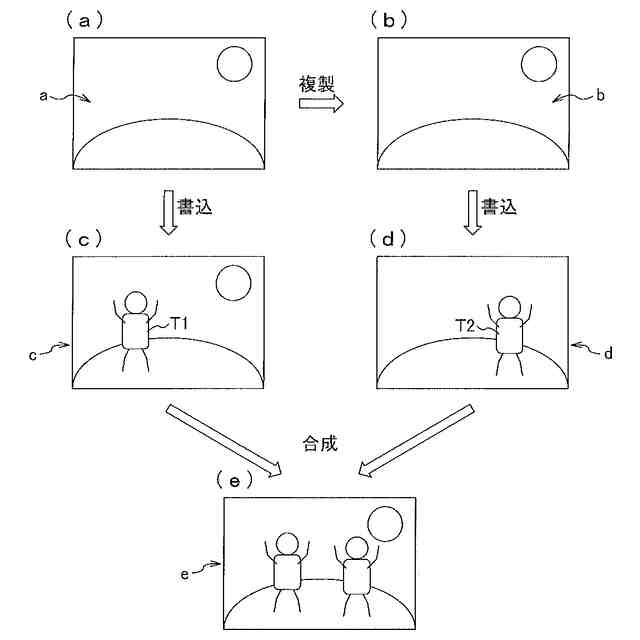

従来知られる立体画像の作成手順を説明する図である。

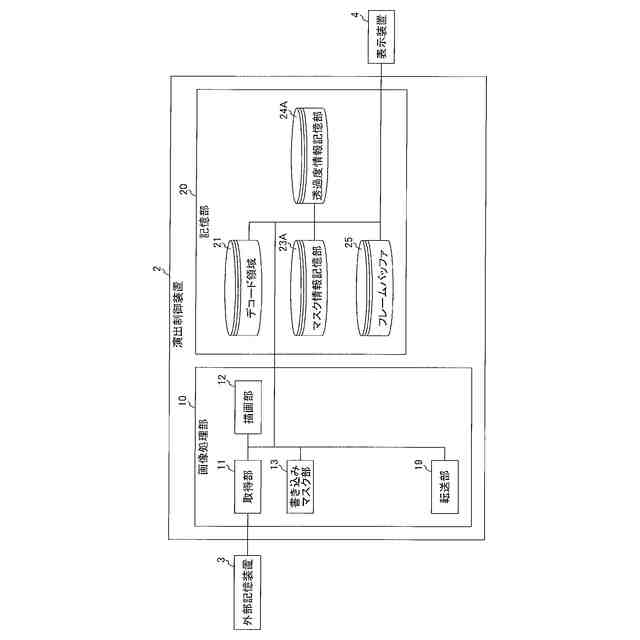

演出制御装置の一実施例を示す図である。
演出制御装置のハードウェア構成の一実施例を示す図である。

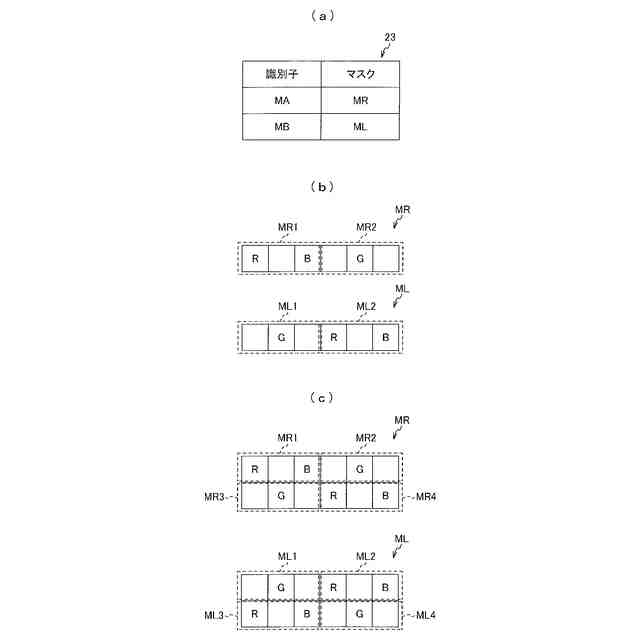

マスク情報の一例を示す図である。

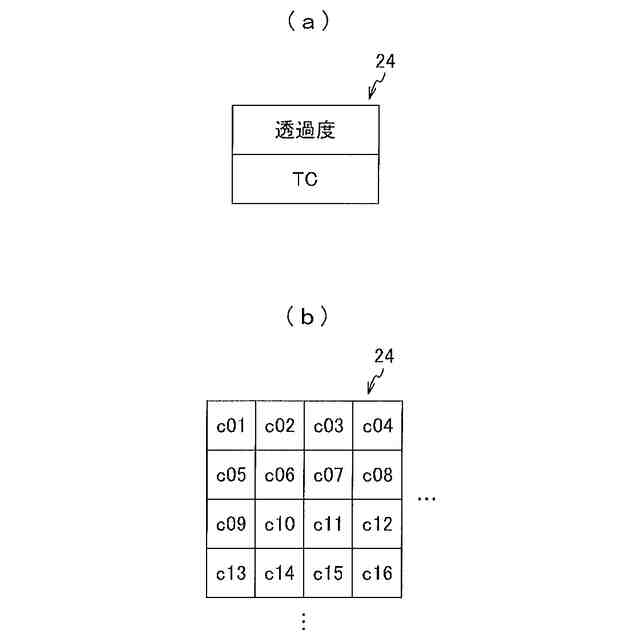

透過度情報の一例を示す図である。

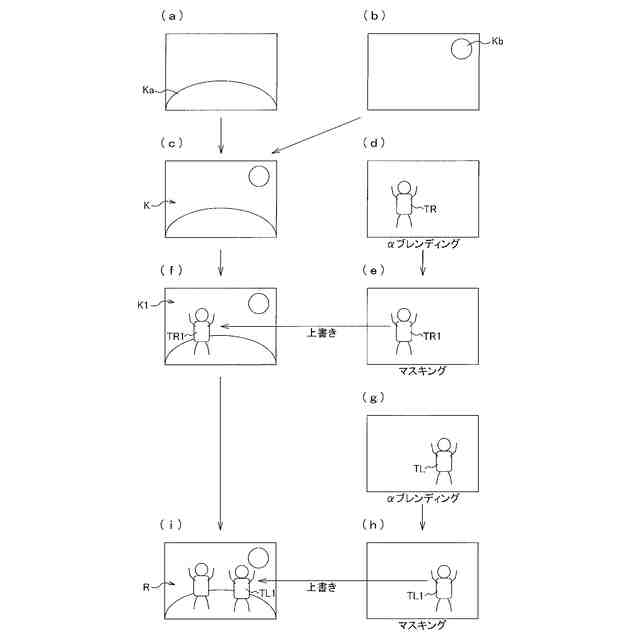

本実施形態の演出制御装置による立体画像の作成過程を説明する図である。

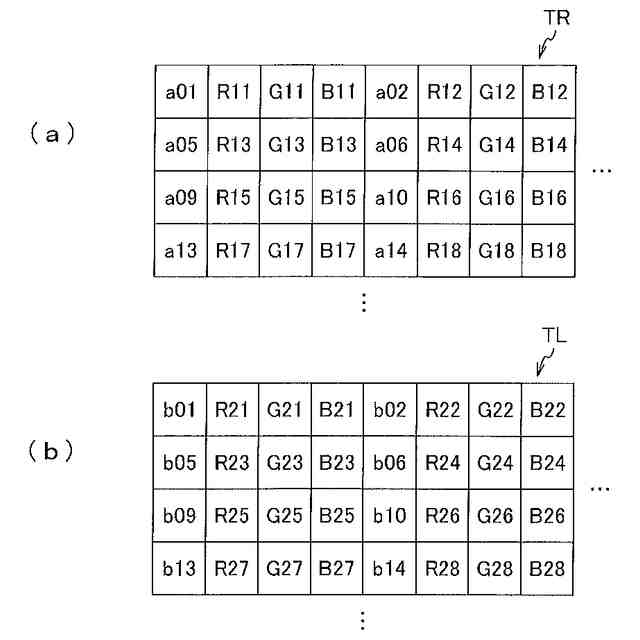

立体視の対象画像の画素のＲＧＢ値及びα値を示す図である。
図９の対象画像にαブレンディング処理とマスク処理を適用した画像を示す図である。
図９の対象画像にαブレンディング処理とマスク処理を適用した画像を示す図である。
演出制御装置における立体画像の作成処理を示すフローチャートである。

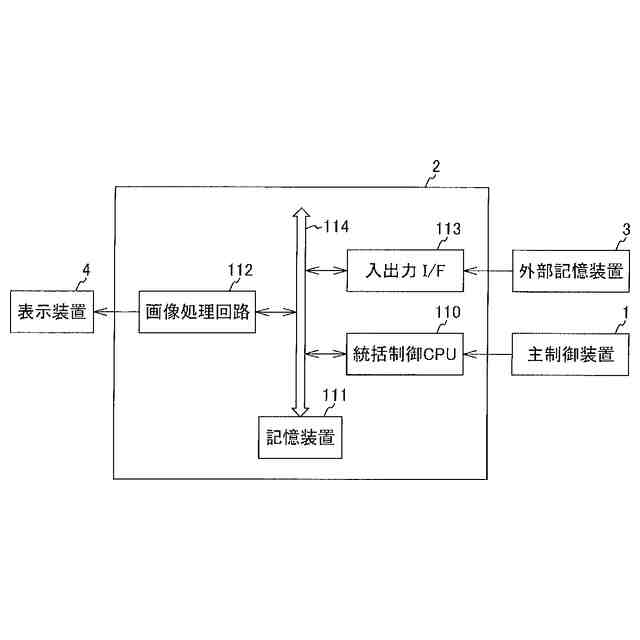

情報処理装置のハードウェア構成の一実施例を示す図である。
【発明を実施するための形態】
【０００８】
以下に、本発明の実施の形態を、図面を参照して詳細に説明する。
図１は、本実施形態に係る遊技機の概略構成を示す図である。
図１に示すように、遊技機１００は、主制御基板（メイン基板）１Ａと、演出制御基板（サブ基板）２Ａと、外部記憶装置３と、表示装置４と、を備える。
主制御基板１Ａは、主制御装置（メインＣＰＵ）１を搭載している。
演出制御基板２Ａは、演出制御装置２（サブＣＰＵ）を搭載している。演出制御装置２は、後述するように、立体画像を表示する制御が可能な画像処理装置である。
遊技機１００は、例えば、遊技球を遊技媒体として遊技を行うパチンコ遊技機である。
主制御基板１Ａ及び演出制御基板２Ａ、演出制御基板２Ａ及び外部記憶装置３、並びに演出制御基板２Ａ、表示装置４はそれぞれ通信可能に接続されている。ただし、主制御基板１Ａと演出制御基板２Ａとの間の通信は、主制御基板１Ａから演出制御装置２への命令の入力のみが許可される一方向の通信である。演出制御装置２から主制御基板１Ａにデータや命令を入力することは出来ない。
【０００９】
遊技機１００がパチンコ遊技機である場合、発射装置によって遊技領域に打ち出された遊技媒体が遊技領域に設けられた始動入賞口に入賞したことを契機に、主制御装置１が乱数を用いた図柄の抽選を行い、この抽選結果に基づいて大当たり判定を行う。
主制御基板１Ａは、大当たり判定結果に基づく図柄の変動時間及び変動パターンを指定する命令を演出制御装置２に対して出力する。あるいは、一定時間始動入賞がなされないと、主制御基板１Ａは、遊技機１００を客待ち状態（待機状態）とし、客待ち状態になったことを示す命令を演出制御装置２に入力する。
大当たり判定において大当たりに当選していた場合、図柄の変動終了後、開放されたアタッカーに遊技媒体が入球することで賞球が払い出される大当たりが行われる。
演出制御装置２は、主制御基板１Ａから入力された命令に基づいて、遊技機１００の各種演出を実行する。演出制御装置２は、表示装置４等の演出装置を用いて行う演出を選択し、指定された変動時間中に選択した演出や客待ち中の演出を実行する制御を行う。
【００１０】
表示装置４は、演出制御装置２で作成された表示画像を表示する。
ここで表示装置４は、裸眼で３次元画像として視認可能な立体画像を表示する裸眼３次元ディスプレイであるものとする。
表示装置４は、例えば、ＬＣＤ（Liquid Crystal Display）、ＰＤＰ（Plasma Display Panel）、及びＯＬＥＤ（Organic Light Emitting Diode）などのディスプレイ装置に対して図２で説明する必要なレンズ等を備えたものである。
