発明の名称コネクターセット及びコネクター
出願人宏致電子股ふん有限公司,ACES ELECTRONICS CO.,LTD.,宏致日本株式会社
代理人弁理士法人鷲田国際特許事務所
主分類H01R 13/6471 20110101AFI20250709BHJP(基本的電気素子)
要約【課題】サーバー等の情報機器内の配線に対する要求に対応でき、特に、高速伝送特性の向上を図ることができるコネクターセット及びコネクターを提供する。
【解決手段】コネクターセットは、第1コネクターと、第1コネクターと嵌合可能な相手側の第2コネクターと、を有する。第1コネクターは、信号線に接続される信号コンタクトと、グランドに接続されるグランドコンタクトと、を備える。グランドコンタクトは、ピッチ方向に沿う第1コンタクト列に並んで配置される複数の第1グランドコンタクトを含み、複数の第1グランドコンタクトは、ピン間連結部によって電気的かつ機械的に接続されている。
【選択図】図10
特許請求の範囲【請求項１】
第１コネクターと、前記第１コネクターと嵌合可能な相手側の第２コネクターと、を有するコネクターセットであって、
前記第１コネクターは、
信号線に接続される信号コンタクトと、
グランドに接続されるグランドコンタクトと、を備え、
前記グランドコンタクトは、ピッチ方向に沿う第１コンタクト列に並んで配置される複数の第１グランドコンタクトを含み、
複数の前記第１グランドコンタクトは、ピン間連結部によって電気的かつ機械的に接続されている、
コネクターセット。
続きを表示（約 1,200 文字）【請求項２】
前記第１コネクターは、複数の前記第１グランドコンタクト及び前記ピン間連結部が形成された一部材のグランド金具を備える、
請求項１に記載のコネクターセット。
【請求項３】
前記ピン間連結部は、平板形状を有し、主面が嵌合方向に直交している、
請求項１又は２に記載のコネクターセット。
【請求項４】
前記第１コネクターは、回路基板に実装される基板側コネクターであり、
前記第２コネクターは、高周波信号の伝送に用いられる複数の同軸ケーブルと接続されるケーブル側コネクターである、
請求項１又は２に記載のコネクターセット。
【請求項５】
前記グランドコンタクトは、前記ピッチ方向に沿う第２コンタクト列に並んで配置される複数の第２グランドコンタクトを含み、
前記第１グランドコンタクト及び前記第２グランドコンタクトは、対向間連結部によって電気的かつ機械的に接続されている、
請求項１又は２に記載のコネクターセット。
【請求項６】
前記第１コネクターは、前記第１グランドコンタクト、前記第２グランドコンタクト及び前記対向間連結部が形成された一部材のグランド金具を備える、
請求項５に記載のコネクターセット。
【請求項７】
前記対向間連結部は、平板形状を有し、主面が嵌合方向に直交している、
請求項５に記載のコネクターセット。
【請求項８】
前記第１コネクターは、回路基板に実装される基板側コネクターであり、
前記第２コネクターは、高周波信号の伝送に用いられる複数の同軸ケーブルと接続されるケーブル側コネクターである、
請求項５に記載のコネクターセット。
【請求項９】
前記第２コネクターは、
前記信号コンタクトと接続される相手側信号コンタクトと、
前記グランドコンタクトと接続される相手側グランドコンタクトと、
グランドに接続される板状のグランドプレートと、を備え、
前記相手側信号コンタクトは、前記ピッチ方向に沿う第１相手側コンタクト列に並んで配置される複数の第１相手側信号コンタクトを含み、
前記グランドプレートの第１主面は、複数の前記第１相手側信号コンタクトと対向している、
請求項１又は２に記載のコネクターセット。
【請求項１０】
前記相手側信号コンタクトは、前記ピッチ方向に沿う第２相手側コンタクト列に並んで配置される複数の第２相手側信号コンタクトを含み、
前記グランドプレートの第２主面は、前記第２相手側信号コンタクトと対向している、
請求項９に記載のコネクターセット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクターセット及びコネクターに関し、特に、高速信号伝送に好適な技術に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
従来、サーバー、スイッチ及びストレージ等の情報機器内において、例えば、差動信号伝送用ケーブル（以下、「ツイナックスケーブル（Twinax Cable）」と称する）を用いて配線し、高速伝送を可能とする技術が知られている。例えば、特許文献１、２には、複数のツイナックスケーブルを一括して回路基板等に接続可能なコネクターが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６８７２０３３号公報
米国特許出願公開第２０２１／３０５７４０号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、高速伝送特性を高めるためには、コネクターのグランド構造の強化が必須である。合わせて、高速信号伝送路間のアイソレーションの確保が要求される。
【０００５】
本発明の目的は、サーバー等の情報機器内の配線に対する要求に対応でき、特に、高速伝送特性の向上を図ることができるコネクターセット及びコネクターを提供することである。
【課題を解決するための手段】
【０００６】
本発明に係るコネクターセットは、
第１コネクターと、前記第１コネクターと嵌合可能な相手側の第２コネクターと、を有するコネクターセットであって、
前記第１コネクターは、
信号線に接続される信号コンタクトと、
グランドに接続されるグランドコンタクトと、を備え、
前記グランドコンタクトは、ピッチ方向に沿う第１コンタクト列に並んで配置される複数の第１グランドコンタクトを含み、
複数の前記第１グランドコンタクトは、ピン間連結部によって電気的かつ機械的に接続されている。
【０００７】
本発明に係るコネクターは、
相手側のコネクターと嵌合可能なコネクターであって、
信号線に接続される信号コンタクトと、
グランドに接続されるグランドコンタクトと、を備え、
前記グランドコンタクトは、ピッチ方向に沿う第１コンタクト列に並んで配置される複数の第１グランドコンタクトを含み、
複数の前記第１グランドコンタクトは、ピン間連結部によって電気的かつ機械的に接続されている。
【発明の効果】
【０００８】
本発明に係るコネクターセット及びコネクターによれば、例えば、情報機器内の配線に対する要求に対応でき、特に、高速伝送特性の向上を図ることができる。
【図面の簡単な説明】
【０００９】

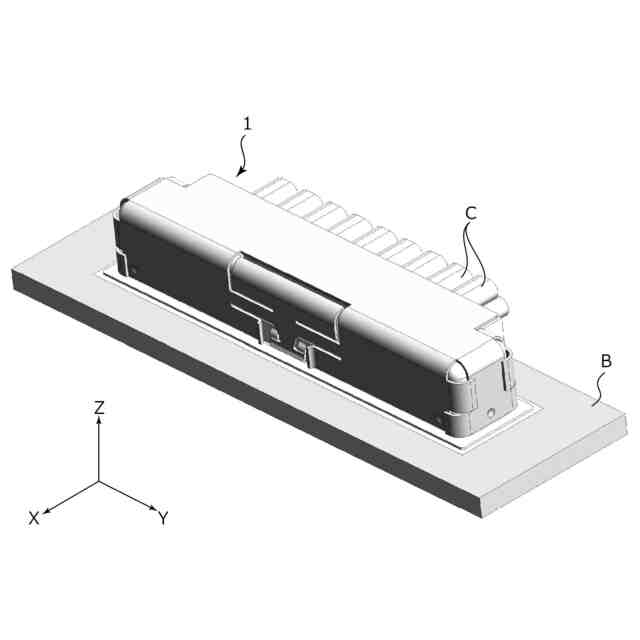

図１は、第１の実施の形態に係るコネクターセットの外観を示す図である。

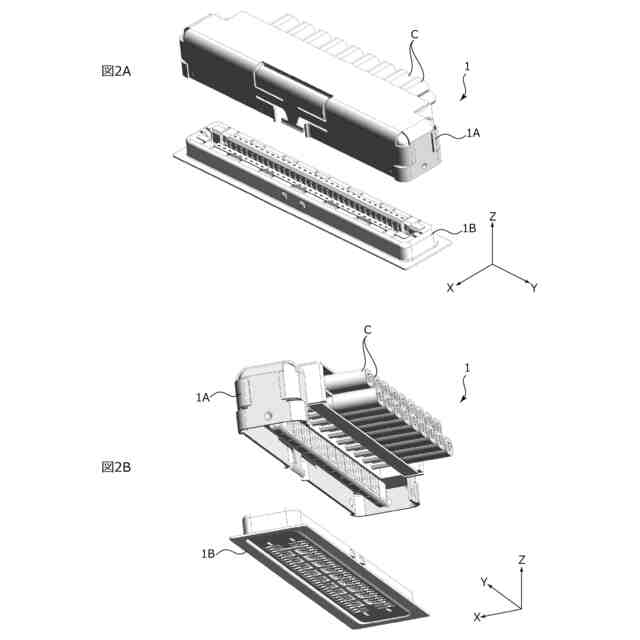

図２Ａ、図２Ｂは、第１の実施の形態のコネクターセットの分解斜視図である。
図３は、第１の実施の形態のケーブル側コネクターの分解斜視図である。
図４は、第１の実施の形態のケーブル側コネクターの分解斜視図である。

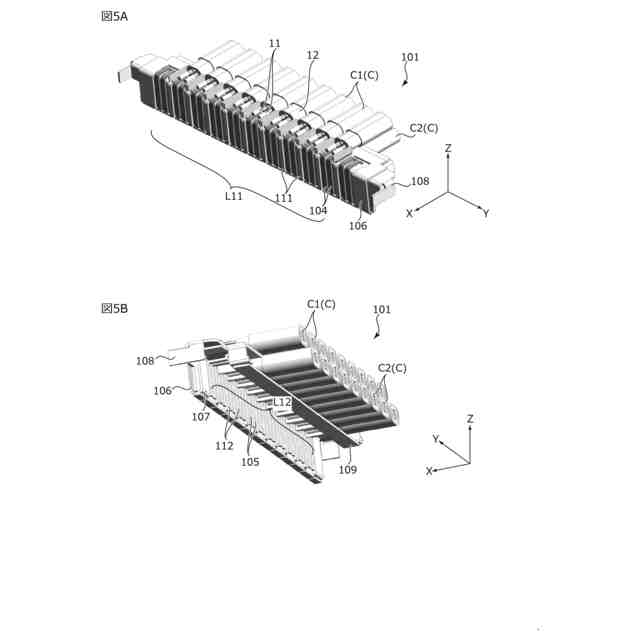

図５Ａ、図５Ｂは、第１の実施の形態のケーブル側コネクター本体に対するケーブルの装着態様を示す斜視図である。

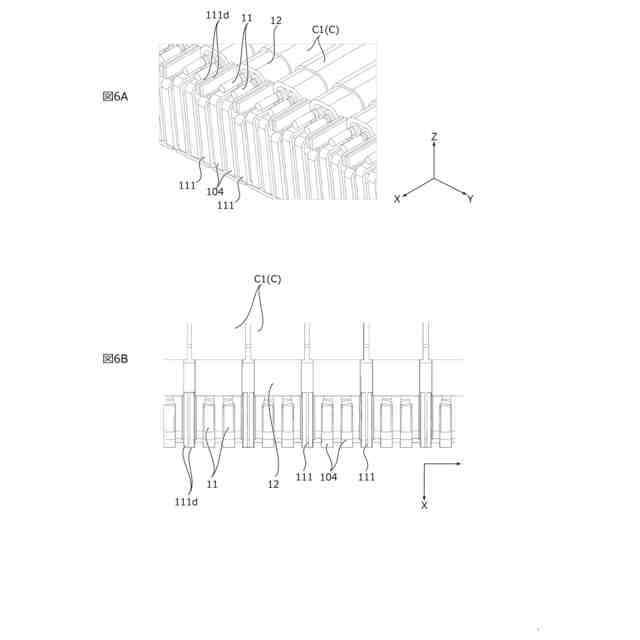

図６Ａ、図６Ｂは、第１の実施の形態のケーブル側コネクター本体に対するケーブルの装着態様を示す拡大図である。

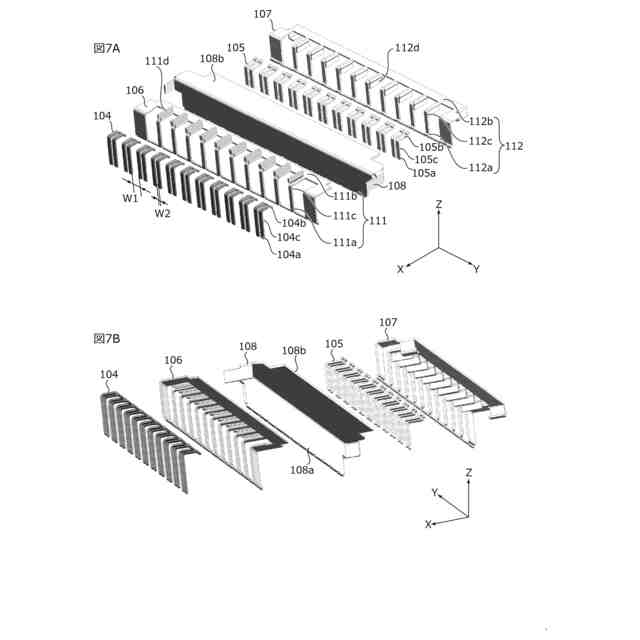

図７Ａ、図７Ｂは、第１の実施の形態のケーブル側コネクター本体におけるコンタクト構造を示す分解斜視図である。
図８は、第１の実施の形態の基板側コネクターの分解斜視図である。

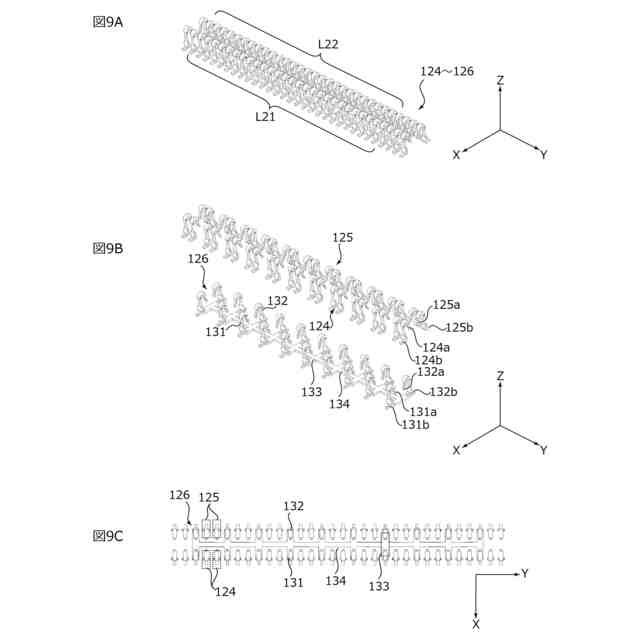

図９Ａ～図９Ｃは、第１の実施の形態の基板側コネクター本体におけるコンタクト構造を示す図である。

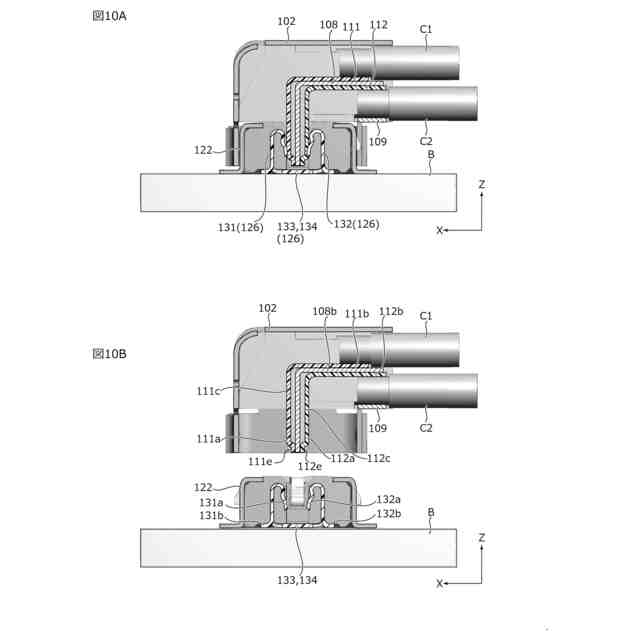

図１０Ａ、図１０Ｂは、第１の実施の形態のコネクターセットにおけるグランドの接続態様を示す断面図である。
図１１Ａ、図１１Ｂは、第１の実施の形態のコネクターセットにおける信号線の接続態様を示す断面図である。
図１２Ａ～図１２Ｃは、第１の実施の形態の変形例の基板側コネクター本体におけるコンタクト構造を示す図である。
図１３Ａ、図１３Ｂは、第１の実施の形態の変形例のコネクターセットにおけるグランドの接続態様を示す断面図である。
図１４は、第２の実施の形態に係るコネクターセットの外観を示す図である。
図１５Ａ、図１５Ｂは、第２の実施の形態のコネクターセットの分解斜視図である。
図１６は、第２の実施の形態のケーブル側コネクターの分解斜視図である。
図１７は、第２の実施の形態のケーブル側コネクターの分解斜視図である。
図１８Ａ、図１８Ｂは、第２の実施の形態のケーブル側コネクター本体に対するケーブルの装着態様を示す斜視図である。
図１９Ａ、図１９Ｂは、第２の実施の形態のケーブル側コネクター本体に対するケーブルの装着態様を示す拡大図である。
図２０Ａ、図２０Ｂは、第２の実施の形態のケーブル側コネクター本体におけるコンタクト構造を示す分解斜視図である。

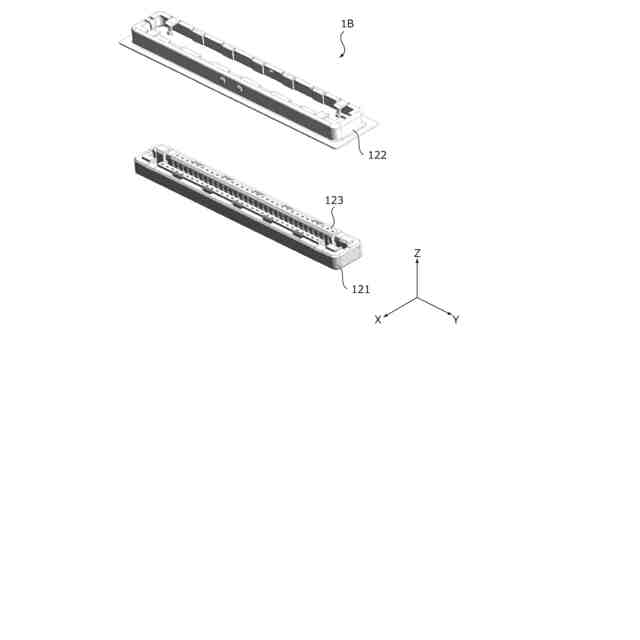

図２１は、第２の実施の形態の基板側コネクターの分解斜視図である。
図２２Ａ～図２２Ｃは、第２の実施の形態の基板側コネクター本体におけるコンタクト構造を示す図である。
図２３Ａ、図２３Ｂは、第２の実施の形態のコネクターセットにおけるグランドの接続態様を示す断面図である。
図２４Ａ、図２４Ｂは、第２の実施の形態のコネクターセットにおける信号線の接続態様を示す断面図である。
図２５は、第３の実施の形態に係るコネクターセットの外観を示す図である。
図２６Ａ、図２６Ｂは、第３の実施の形態のコネクターセットの分解斜視図である。
図２７は、第３の実施の形態のケーブル側コネクターの分解斜視図である。
図２８は、第３の実施の形態のケーブル側コネクターの分解斜視図である。
図２９Ａ、図２９Ｂは、第３の実施の形態のケーブル側コネクター本体に対するケーブルの装着態様を示す斜視図である。
図３０Ａ、図３０Ｂは、第３の実施の形態のケーブル側コネクター本体に対するケーブルの装着態様を示す拡大図である。
図３１は、第３の実施の形態のケーブル側コネクター本体におけるコンタクト構造を示す分解斜視図である。
図３２は、基板側コネクターの分解斜視図である。
図３３Ａ～図３３Ｃは、第３の実施の形態の基板側コネクター本体におけるコンタクト構造を示す図である。
図３４Ａ、図３４Ｂは、第３の実施の形態のコネクターセットにおけるグランドの接続態様を示す断面図である。
図３５Ａ、図３５Ｂは、第３の実施の形態のコネクターセットにおける信号線の接続態様を示す断面図である。
図３６Ａ～図３６Ｃは、第３の実施の形態の変形例の基板側コネクター本体におけるコンタクト構造を示す図である。
図３７Ａ、図３７Ｂは、第３の実施の形態の変形例のコネクターセットにおけるグランドの接続態様を示す断面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施の形態を、図面を参照して詳細に説明する。
（【００１１】以降は省略されています）
