公開番号2025083441
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025036960
出願日2025-03-09
発明の名称遊技機
出願人株式会社サンセイアールアンドディ
代理人個人
主分類A63F 7/02 20060101AFI20250523BHJP(スポーツ;ゲーム;娯楽)
要約【課題】興趣性が高い演出を実行可能な遊技機を提供すること。
【解決手段】演出制御手段は、特別図柄の変動表示中における第1演出期間において、第1演出画像を表示すると共に演出音を出力する第1演出制御と、第1演出期間よりも後の第2演出期間において、第1演出期間より演出音の音量が小さい状態で第2演出画像を表示する第2演出制御と、を実行可能である。また、特別遊技を実行すると判定されたことを示す特別図柄が停止表示されるのに伴って、演出図柄を停止表示すると共に、第1演出期間中に出力される演出音とは異なる他の演出音を出力する第3演出制御と、特別遊技を実行しないと判定されたことを示す特別図柄が停止表示されるのに伴って、第1演出期間より演出音の音量が小さい状態で、上記他の演出音を出力することなく演出図柄を停止表示する第4演出制御と、を実行可能である。
【選択図】図70
特許請求の範囲【請求項１】
遊技者に有利な特別遊技を実行するか否かの判定を行う判定手段と、
前記判定が行われると、所定の特別図柄表示手段に特別図柄を変動表示させてから前記判定の結果を示す特別図柄を停止表示させる特別図柄表示制御手段と、
前記特別遊技を実行すると前記判定手段によって判定されたことを示す特別図柄が前記特別図柄表示手段に停止表示された場合に、当該特別遊技を実行する特別遊技実行手段と、
演出を制御する演出制御手段と、を備え、
前記演出制御手段は、
前記特別図柄の変動表示に伴って演出図柄を変動表示し、前記特別図柄の停止表示に伴って前記判定の結果を示す演出図柄を停止表示するものであり、
前記特別図柄の変動表示中における第１演出期間において、第１演出画像を表示すると共に演出音を出力する第１演出制御と、
前記特別図柄の変動表示中における前記第１演出期間よりも後の第２演出期間において、前記第１演出期間よりも演出音の音量が小さい状態で第２演出画像を表示する第２演出制御と、
前記特別遊技を実行すると前記判定手段によって判定されたことを示す特別図柄が停止表示されるのに伴って、演出図柄を停止表示すると共に、前記第１演出期間中に出力される演出音とは異なる他の演出音を出力する第３演出制御と、
前記特別遊技を実行しないと前記判定手段によって判定されたことを示す特別図柄が停止表示されるのに伴って、前記第１演出期間よりも演出音の音量が小さい状態で、前記他の演出音を出力することなく演出図柄を停止表示する第４演出制御と、を実行可能である、ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、演出を制御する演出制御手段を備える遊技機に関する。
続きを表示（約 5,000 文字）【背景技術】
【０００２】
例えばパチンコ遊技機等の遊技機では、始動口に遊技球が入賞すると、遊技者に有利な特別遊技を実行するか否かが判定され、特別図柄を変動表示した後に上記判定の結果を示す特別図柄が停止表示される。そして、特別遊技を実行すると判定されたことを示す特別図柄が停止表示されると、遊技者が遊技媒体を獲得可能な特別遊技が実行される。この種の遊技機の中には、特別図柄の変動表示に伴って演出図柄を変動表示し、所定ステップ数以下のいずれかのステップ数のステップまで段階的に発展可能なステップアップ予告や、キャラクタがセリフを発する様子を表示するセリフ予告、多数のキャラクタが所定方向に移動していく様子を表示する群予告、表示中の演出画像に所定のカットイン画像を重畳表示するカットイン、といった各種の演出を実行するものがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－８０８９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来の遊技機で行われる演出は必ずしも十分な興趣性を有しているとは言えず、興趣性を向上させるという点で改善の余地があった。
【０００５】
それ故に、本発明の目的は、興趣性が高い演出を実行可能な遊技機を提供することである。
【課題を解決するための手段】
【０００６】
前述の課題を解決するための第１発明の遊技機は、
遊技者に有利な特別遊技を実行するか否かの判定を行う判定手段と、
前記判定が行われると、所定の特別図柄表示手段に特別図柄を変動表示させてから前記判定の結果を示す特別図柄を停止表示させる特別図柄表示制御手段と、
前記特別遊技を実行すると前記判定手段によって判定されたことを示す特別図柄が前記特別図柄表示手段に停止表示された場合に、当該特別遊技を実行する特別遊技実行手段と、
演出を制御する演出制御手段と、を備え、
前記演出制御手段は、
前記特別図柄の変動表示に伴って演出図柄を変動表示し、前記特別図柄の停止表示に伴って前記判定の結果を示す演出図柄を停止表示するものであり、
前記特別図柄の変動表示中における第１演出期間において、第１演出画像を表示すると共に演出音を出力する第１演出制御と、
前記特別図柄の変動表示中における前記第１演出期間よりも後の第２演出期間において、前記第１演出期間よりも演出音の音量が小さい状態で第２演出画像を表示する第２演出制御と、
前記特別遊技を実行すると前記判定手段によって判定されたことを示す特別図柄が停止表示されるのに伴って、演出図柄を停止表示すると共に、前記第１演出期間中に出力される演出音とは異なる他の演出音を出力する第３演出制御と、
前記特別遊技を実行しないと前記判定手段によって判定されたことを示す特別図柄が停止表示されるのに伴って、前記第１演出期間よりも演出音の音量が小さい状態で、前記他の演出音を出力することなく演出図柄を停止表示する第４演出制御と、を実行可能である、ことを特徴とするものである。
【０００７】
この遊技機によれば、第２演出期間において、第１演出期間よりも演出音の音量が小さい状態で第２演出画像が表示される。このため、第１演出期間と同じかそれ以上の音量で演出音を出力しつつ第２演出画像を表示する場合に比べて、第２演出画像に対して遊技者の意識をより一層向けさせることができ、結果として、第２演出画像を表示する演出による演出効果を向上させることが可能である。また、特別遊技を実行しないと判定された場合は、第１演出期間よりも演出音の音量が小さい状態となるだけでなく、特別遊技を実行すると判定された場合に出力される他の演出音が出力されることなく、演出図柄が停止表示される。このため、特別遊技を実行しないと判定されたことを示す特別図柄が停止表示されるのに伴って、第１演出期間中と同じかそれ以上の音量で演出音を出力したり、上記他の演出音を出力したりすることによって、遊技者が不快感を覚えてしまい、却って演出効果が低下するといった問題が生じるのを容易に抑制することが可能である。
【発明の効果】
【０００８】
この発明によれば、興趣性が高い演出を実行可能である。
【図面の簡単な説明】
【０００９】

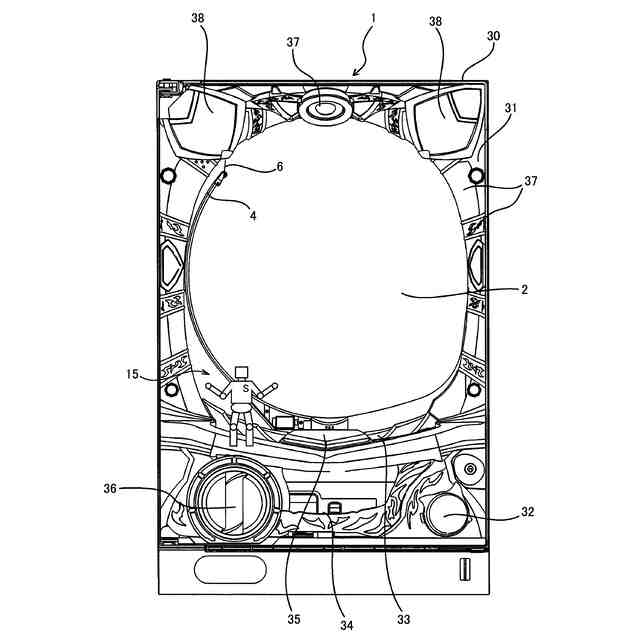

遊技機１の正面図

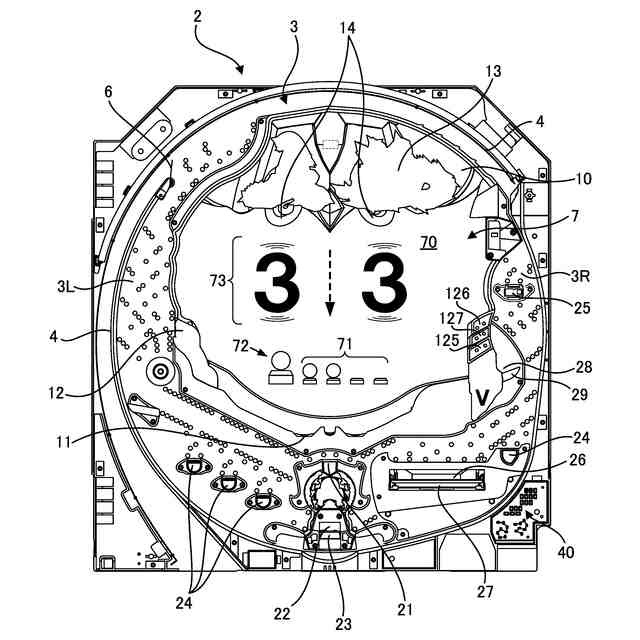

遊技盤２の正面図

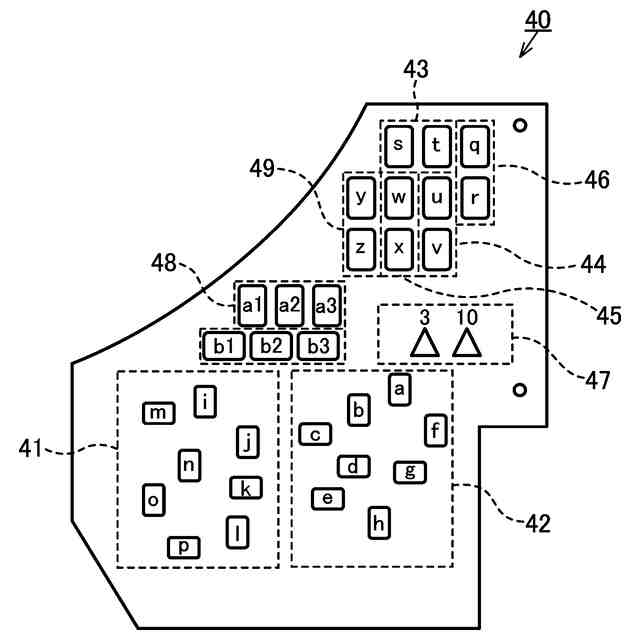

図２における主表示器４０の拡大図

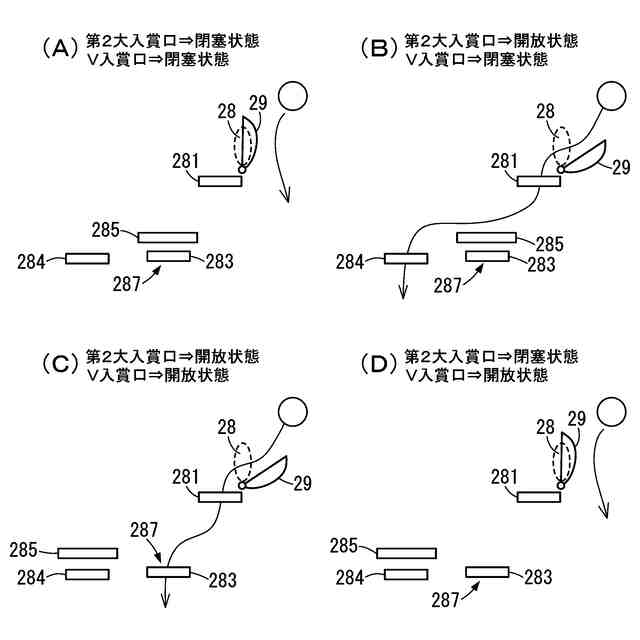

第２大入賞口２８およびＶ入賞口２８７の開閉制御について説明するための説明図

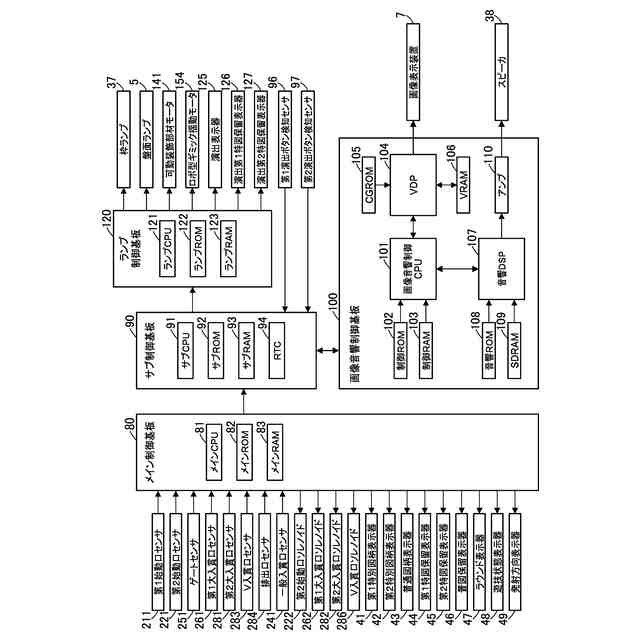

遊技機１が備える制御装置の構成例を示すブロック図

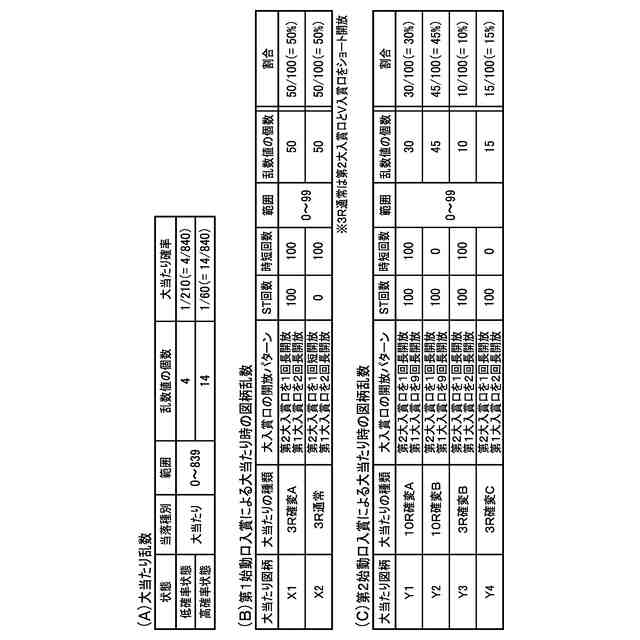

大当たり乱数および図柄乱数について説明するための説明図

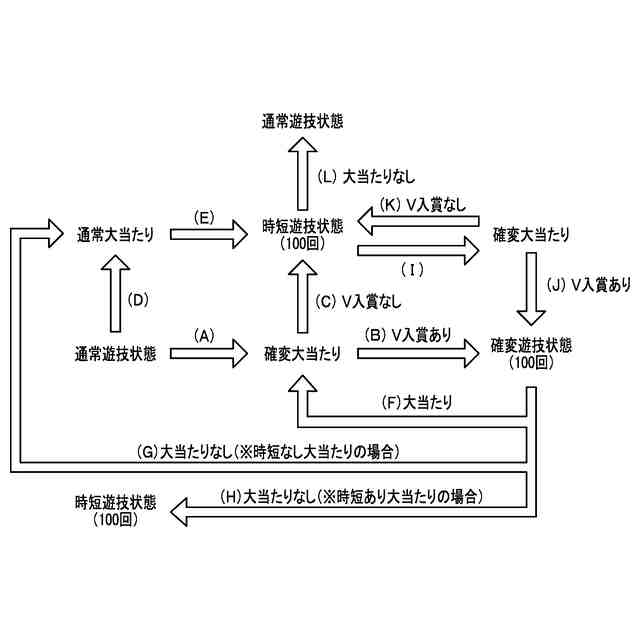

遊技機１における遊技の流れについて説明するための説明図

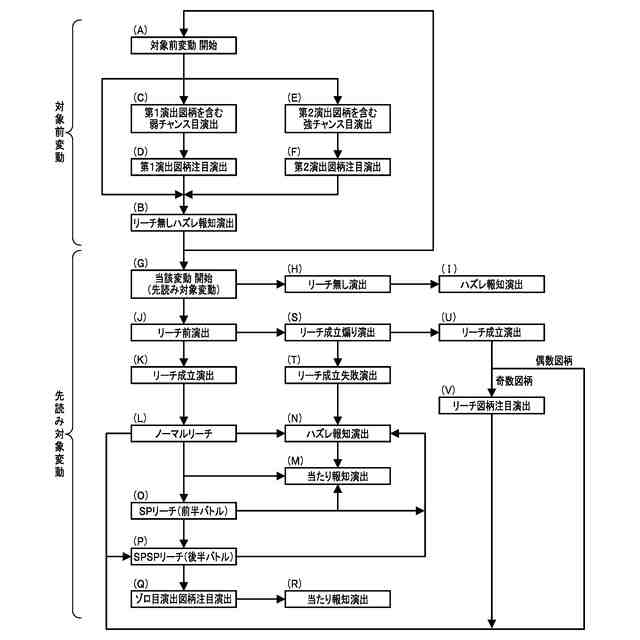

通常遊技状態における主要な演出の流れを例示する説明図

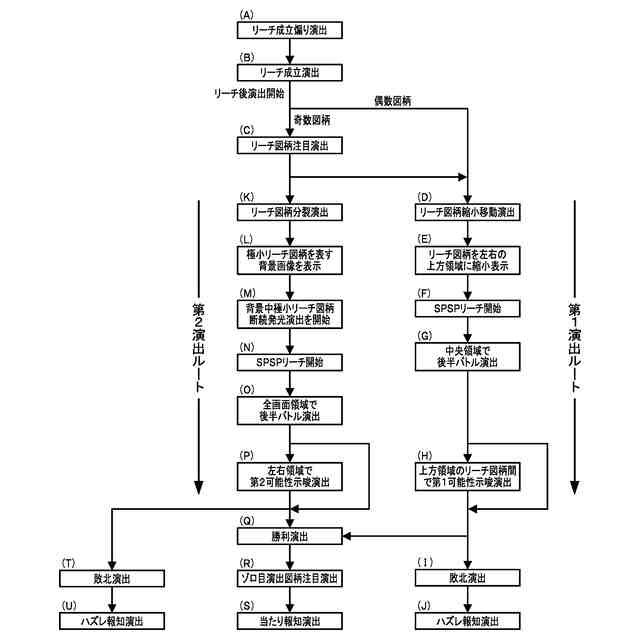

リーチ成立煽り演出に続くリーチ成立演出以降の一連の演出の流れを例示する説明図
通常遊技状態における当該変動の開始からリーチ成立演出までの一連の演出の具体例を示す画面図
ＳＰＳＰリーチの第１演出ルートの演出の具体例を示す画面図
第１演出図柄注目演出と第２演出図柄注目演出の具体例を示す画面図
リーチ図柄注目演出の具体例を示す画面図
ＳＰＳＰリーチの第２演出ルートの演出の具体例を示す画面図（その１）
ＳＰＳＰリーチの第２演出ルートの演出の具体例を示す画面図（その２）
「２２２」のゾロ目を示す３つの演出図柄に注目させるゾロ目演出図柄注目演出の具体例を示す画面図
リーチ図柄注目演出の後にリーチ図柄縮小移動演出が実行される一連の演出の具体例を示す画面図
リーチ成立失敗演出の後にハズレ報知演出が実行される場合における一連の演出の具体例を示す画面図
通常演出モードで実行される各注目演出とその関連演出の特徴について説明するための説明図
大当たり遊技中にＶ入賞が報知される場合の演出例を示す画面図
ロボ型ギミック１５とロボ型ギミック１５を使用する揺動演出について説明するための説明図
対象前変動における一連の演出の流れを例示する説明図
先読み対象変動における一連の演出の流れを例示する説明図
通常演出モードにおいて実行される各揺動演出とその関連演出の特徴について説明するための説明図
事前揺動演出について説明するための説明図
メインＲＡＭ８３の記憶領域と各記憶領域に記憶される情報について説明するための説明図
メイン制御基板８０において実行される割込み処理を例示するフローチャート
図２７のステップＳ２におけるセンサ検知処理の詳細フローチャート
図２８のステップＳ２１１，２１９における事前判定処理の詳細フローチャート
図２７のステップＳ３における特別図柄処理の詳細フローチャート
図３０のステップＳ３０８における大当たり判定処理の詳細フローチャート
図３０のステップＳ３０９における変動パターン選択処理の詳細フローチャート
図３０のステップＳ３１７における特図停止時処理の詳細フローチャート
図２７のステップＳ６における大入賞口開閉制御処理の詳細フローチャート（その１）
図２７のステップＳ６における大入賞口開閉制御処理の詳細フローチャート（その２）
図２７のステップＳ６における大入賞口開閉制御処理の詳細フローチャート（その３）
サブ制御基板９０において実行される割込み処理を例示するフローチャート
図３７のステップＳ１０におけるコマンド受信処理の詳細フローチャート
図３８のステップＳ１３における保留コマンド受信処理の詳細フローチャート
図３９のステップＳ１３５におけるアイコン変化演出パターン設定処理の詳細フローチャート
図３９のステップＳ１３６におけるチャンス目演出パターン設定処理の詳細フローチャート
図３９のステップＳ１３７における演出図柄注目演出パターン設定処理の詳細フローチャート
図３９のステップＳ１３８における事前揺動演出パターン設定処理の詳細フローチャート
図３８のステップＳ１６における変動開始コマンド受信処理の詳細フローチャート
図４４のステップＳ１６３における変動演出パターン設定処理の詳細フローチャート
図４４のステップＳ１６４における予告演出パターン設定処理の詳細フローチャート
図４６のステップＳ１６５における注目演出パターン設定処理の詳細フローチャート
図４６のステップＳ１６９における揺動演出パターン設定処理の詳細フローチャート
画像音響制御基板１００において実行される割込み処理を例示するフローチャート
図４９のステップＳ７１における画像表示制御処理の詳細フローチャート
ランプ制御基板１２０において実行される割込み処理を例示するフローチャート
第２の実施形態に係る遊技機１が備える演出制御基板９０周辺の構成例を示すブロック図
各演出モードの特徴について説明するための説明図
各演出モードにおける停止表示中演出の流れを例示するタイムチャート
各演出モードにおいて実行可能な演出設定について説明するための説明図
通常演出モードにおける演出カスタマイズ促進演出を例示する画面図
通常演出モードでの非変動表示期間における図柄キャラ演武演出と演出カスタマイズ促進演出を例示する画面図（その１）
通常演出モードでの非変動表示期間における図柄キャラ演武演出と演出カスタマイズ促進演出を例示する画面図（その２）
確変演出モード（又は時短演出モード）におけるゲーム演出を例示する画面図（その１）
確変演出モード（又は時短演出モード）におけるゲーム演出を例示する画面図（その２）
確変演出モード（又は時短演出モード）におけるゲーム演出を例示する画面図（その３）
第２の実施形態に係る遊技機１における演出制御基板９０で実行される入賞待ちコマンド受信処理の詳細フローチャート
第２の実施形態に係る遊技機１における演出制御基板９０で実行される操作対応処理の詳細フローチャート（その１）
第２の実施形態に係る遊技機１における演出制御基板９０で実行される操作対応処理の詳細フローチャート（その２）
第２の実施形態に係る遊技機１における演出制御基板９０で実行される操作対応処理の詳細フローチャート（その３）
第２の実施形態に係る遊技機１における演出制御基板９０で実行されるゲーム演出中処理の詳細フローチャート
第２の実施形態に係る遊技機１で実行される特殊変動演出を構成する一連の演出の流れを例示する説明図
特殊変動演出の具体例を示す画面図（その１）
特殊変動演出の具体例を示す画面図（その２）

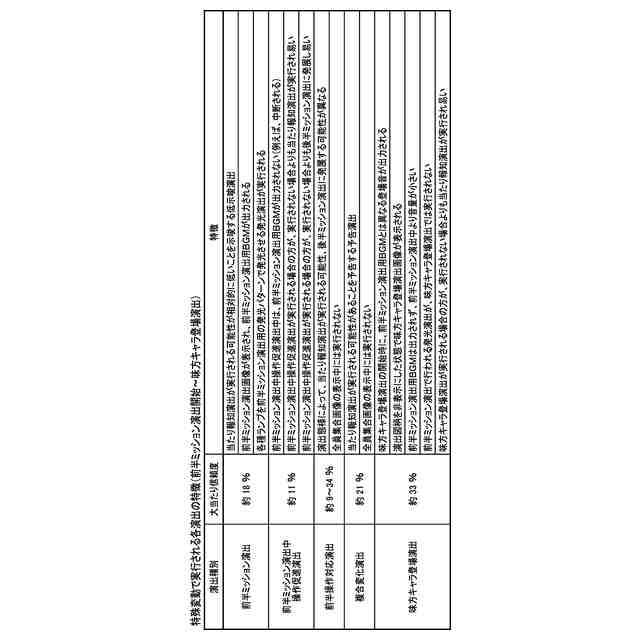

特殊変動で実行される各演出の特徴について説明するための説明図（その１）
特殊変動で実行される各演出の特徴について説明するための説明図（その２）
複合変化演出を構成する各演出の流れを例示するフローチャート
複合変化演出の具体例を示す画面図（その１）
複合変化演出の具体例を示す画面図（その２）
【発明を実施するための形態】
【００１０】
［第１の実施形態］
以下、適宜図面を参照しつつ、本発明の第１の実施形態に係る遊技機（パチンコ遊技機）１について説明する。
（【００１１】以降は省略されています）
