公開番号2025076579
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188193
出願日2023-11-02
発明の名称人形遊び用玩具
出願人株式会社エポック社
代理人弁理士法人コスモ国際特許事務所
主分類A63H 3/52 20220101AFI20250509BHJP(スポーツ;ゲーム;娯楽)
要約【課題】人形を収納しつつ、規則的に動かすことができる回転式の玩具を備えた人形遊び用玩具を提供する。
【解決手段】人形遊び用玩具は、環状カム72を備えるベース部材である池部10と、軸心CL1を環状カム72の内側に配置して立設する回転軸73と、回転軸73の軸心CL1と直交する軸心CL2周りに回動自在に回転軸73に設けられ、環状カム72に摺接するカムフォロア部71cを備え、人形を収納可能な人形収納部71aを備えるシーソー部材71と、を有する。
【選択図】図3
特許請求の範囲【請求項１】
環状カムを備えるベース部材と、
軸心を前記環状カムの内側に配置して立設する回転軸と、
前記回転軸の軸心と直交する軸心周りに回動自在に前記回転軸に設けられ、前記環状カムに摺接するカムフォロア部を備え、人形を収納可能な人形収納部を備えるシーソー部材と、
を有する人形遊び用玩具。
続きを表示（約 46 文字）【請求項２】
前記回転軸は、傘部を有する、請求項１に記載の人形遊び用玩具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、人形と共に遊ぶことができる人形遊び用玩具に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から、小型の人形と共に遊ぶことができる人形遊び用玩具が提供されている。例えば、特許文献１には、海底のお城をイメージした人形遊び用玩具が開示されている。使用者である子供は、人形遊び用玩具のイメージに合わせて空想し、楽しく遊ぶことができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－６８４２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来の人形遊び用玩具は、回転ブランコ玩具を備えている。回転ブランコ玩具は、回転体に接続され、人形を収納可能なブランコが回転しながらゆらゆらと揺れるため、子供にとって楽しいものである。しかしながら、不規則なブランコの動きも楽しいが、規則的な動きをさせたいこともある。
【０００５】
本発明は、人形を収納しつつ、規則的に動かすことができる回転式の玩具を備えた人形遊び用玩具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一つの態様に係る人形遊び用玩具は、環状カムを備えるベース部材と、軸心を前記環状カムの内側に配置して立設する回転軸と、前記回転軸の軸心と直交する軸心周りに回動自在に前記回転軸に設けられ、前記環状カムに摺接するカムフォロア部を備え、人形を収納可能な人形収納部を備えるシーソー部材と、を有する。
【発明の効果】
【０００７】
上記の態様によれば、人形を収納しつつ、規則的に動かすことができる回転式の玩具を備えた人形遊び用玩具を提供することができる。
【図面の簡単な説明】
【０００８】
本発明の実施形態に係る人形遊び用玩具の全体を示す斜視図である。
本発明の実施形態に係る人形遊び用玩具であって、（ａ）は膨出部の斜視図であり、（ｂ）は環状カムの展開図である。

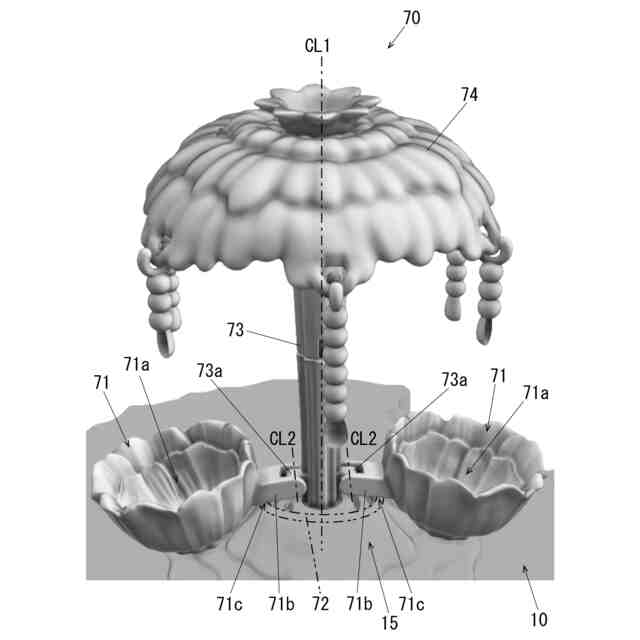

本発明の実施形態に係る人形遊び用玩具の回転遊具部の動作状態を示す斜視図である。

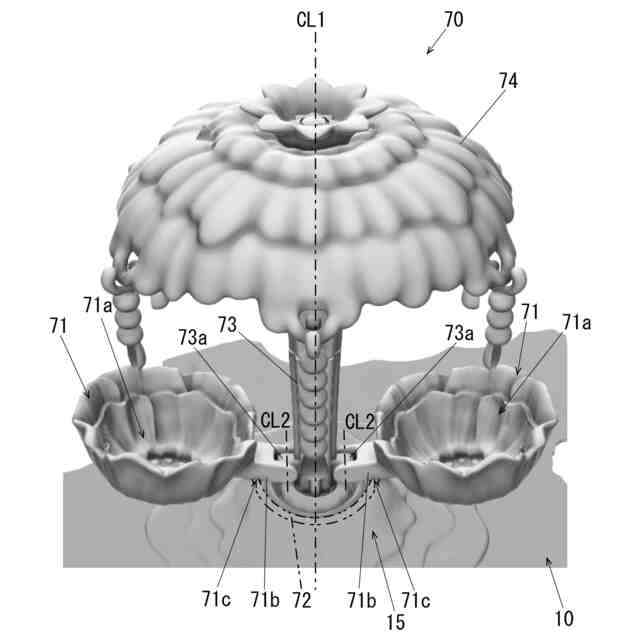

本発明の実施形態に係る人形遊び用玩具の回転遊具部の動作状態を示す斜視図である。

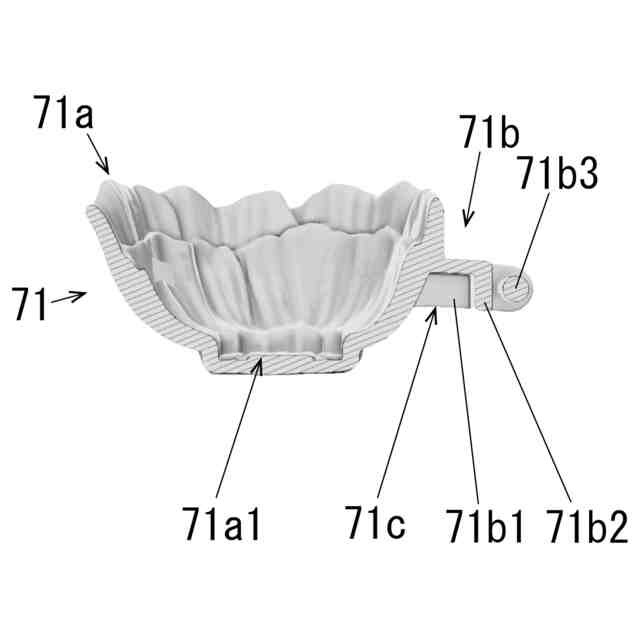

本発明の実施形態に係る人形遊び用玩具の人形収容部の縦断面図である。
【発明を実施するための形態】
【０００９】
本発明の実施形態を図に基づいて説明する。図１は、人形遊び用玩具１００であって、空に浮かぶお城をイメージしている。ベース部分には、環状の雲の形状の内側に池を模した池部１０が形成されている。池部１０の下面には、複数の設置脚１１０が設けられる。設置脚１１０により、人形遊び用玩具１００は、設置すると約１０ｍｍ設置面から浮いて見える。なお、以下の説明においては、人形遊び用玩具１００の正面側を前、その反対側を後とし、池部１０側を下、その反対側を上、人形遊び用玩具１００を正面から見て左側を左、右側を右とする。
【００１０】
池部１０の上方には、城部２０が設けられている。城部２０は、雲に浮かぶお城をイメージして設けられている。城部２０は、上下方向に長い長尺状の２本の滝部２１が、城部２０から池部１０に滝が流れるイメージで設けられている。一方、池部１０の背面側には、略板状に立設して樹木をイメージした樹木部１１１が設けられている。城部２０は、滝部２１及び樹木部１１１により支持されている。城部２０には、雲状の支持基部１２０が設けられている。
（【００１１】以降は省略されています）
