公開番号2025065382
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025019146,2023076019
出願日2025-02-07,2019-04-30
発明の名称遊技機
出願人株式会社大一商会
代理人
主分類A63F 7/02 20060101AFI20250410BHJP(スポーツ;ゲーム;娯楽)
要約【課題】演出に対する工夫が施された遊技機を提供する。
【解決手段】遊技機は、特典を付与するか否かの抽選を行い、通常遊技状態と、該通常遊技状態よりも抽選の頻度が高められた有利遊技状態と、を含むいずれかの遊技状態に制御し、所定の演出が表示される演出表示手段と、遊技者による操作が可能な第1操作手段と、遊技者による操作が可能であって、第1操作手段とは異なる第2操作手段と、遊技者による操作が可能であって、第1操作手段及び第2操作手段とは異なる第3操作手段と、を備え、有利遊技状態において、第1操作手段に対する操作の指示を促す第1指示演出と、第2操作手段に対する操作の指示を促す第2指示演出と、第3操作手段に対する操作の指示を促す第3指示演出と、を同時に演出表示手段に表示可能である。
【選択図】図696
特許請求の範囲【請求項１】
当落に関する抽選を行う抽選手段と、
前記抽選の結果に基づいて演出を決定する演出決定手段と、
前記演出決定手段によって決定された演出が表示される演出表示手段と、
遊技者が操作可能な操作手段と、
動作可能な可動体と、を備え、
前記操作手段の操作を促す操作表示を前記演出表示手段に表示することを可能とする遊技機であって、
前記演出決定手段によって決定される演出には、特別なリーチ演出があり、
前記特別なリーチ演出が開始されてから前記当落の結果が示されるまでは、前記当落の結果を示唆する結果示唆表示が行われるまでの第１パートと、前記結果示唆表示が行われた以降の第２パートとを含み構成されており、
前記第１パートにおいて前記操作手段の操作を促す前記操作表示が行われているときに該操作手段の操作が行われると前記結果示唆表示が行われるものであって、さらに前記第１パートは、前記特別なリーチ演出が開始されてから前記操作手段に対する操作に応じて前記結果示唆表示が行われることとなる前記操作表示が表示されるまでの第１前パートと、前記操作手段に対する操作に応じて前記結果示唆表示が行われることとなる前記操作表示が表示されてから前記結果示唆表示が行われるまでの第１後パートによって構成され、
前記操作手段の操作を促す前記操作表示とは別の所定のキャラクタが前記第１前パートにおいて表示可能にされており、
前記第１前パートにおいて表示された前記所定のキャラクタを非表示にすることを可能とし、非表示とされた前記所定のキャラクタを前記第１後パートにおいて表示可能にしており、
前記結果示唆表示には、前記抽選手段による抽選の結果が当りであるときに限って表示される当り表示があり、
前記第１パートにおいて表示されえる前記操作手段の操作を促す前記操作表示は、規則的な動きで繰り返し行われるサイクル表示で実行可能とされ、
前記当落の結果がハズレで表示されることとなる前記特別なリーチ演出において、前記操作手段の操作が行われると前記結果示唆表示が行われる状態で表示されている前記操作表示は、前記所定のキャラクタ上に表示されないようにされている
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ぱちんこ遊技機（一般的に「パチンコ機」とも称する）や回胴式遊技機（一般的に「パチスロ機」とも称する）等の遊技機に関するものである。
続きを表示（約 5,000 文字）【背景技術】
【０００２】
従来、内部抽選に当選すると、通常遊技状態と比較して多くの遊技媒体を獲得可能なボーナスゲーム、ＡＲＴ（アシストリプレイタイム）ゲーム、及びＡＴ（アシストタイム）ゲームが実行される、スロットマシン等の回胴式の遊技機が知られている。また、ゲームの実行中の状態や、ゲームが実行されていない状態において表示装置を用いて演出を実行する回胴式の遊技機が多数提案されている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１４２３４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このような演出には改善の余地があり、さらなる工夫が施された演出を求めている遊技者も少なからず存在する。
【０００５】
そこで、本発明は、演出に対する工夫が施された遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
当落に関する抽選を行う抽選手段と、
前記抽選の結果に基づいて演出を決定する演出決定手段と、
前記演出決定手段によって決定された演出が表示される演出表示手段と、
遊技者が操作可能な操作手段と、
動作可能な可動体と、を備え、
前記操作手段の操作を促す操作表示を前記演出表示手段に表示することを可能とする遊技機であって、
前記演出決定手段によって決定される演出には、特別なリーチ演出があり、
前記特別なリーチ演出が開始されてから前記当落の結果が示されるまでは、前記当落の結果を示唆する結果示唆表示が行われるまでの第１パートと、前記結果示唆表示が行われた以降の第２パートとを含み構成されており、
前記第１パートにおいて前記操作手段の操作を促す前記操作表示が行われているときに該操作手段の操作が行われると前記結果示唆表示が行われるものであって、さらに前記第１パートは、前記特別なリーチ演出が開始されてから前記操作手段に対する操作に応じて前記結果示唆表示が行われることとなる前記操作表示が表示されるまでの第１前パートと、前記操作手段に対する操作に応じて前記結果示唆表示が行われることとなる前記操作表示が表示されてから前記結果示唆表示が行われるまでの第１後パートによって構成され、
前記操作手段の操作を促す前記操作表示とは別の所定のキャラクタが前記第１前パートにおいて表示可能にされており、
前記第１前パートにおいて表示された前記所定のキャラクタを非表示にすることを可能とし、非表示とされた前記所定のキャラクタを前記第１後パートにおいて表示可能にしており、
前記結果示唆表示には、前記抽選手段による抽選の結果が当りであるときに限って表示される当り表示があり、
前記第１パートにおいて表示されえる前記操作手段の操作を促す前記操作表示は、規則的な動きで繰り返し行われるサイクル表示で実行可能とされ、
前記当落の結果がハズレで表示されることとなる前記特別なリーチ演出において、前記操作手段の操作が行われると前記結果示唆表示が行われる状態で表示されている前記操作表示は、前記所定のキャラクタ上に表示されないようにされている
ことを特徴とする遊技機。
【０００７】
【発明の効果】
【０００８】
本発明によれば、演出に対する工夫が施された遊技機を提供することができる。
【図面の簡単な説明】
【０００９】
本発明の一実施形態であるパチンコ機の正面図である。
パチンコ機の右側面図である。
パチンコ機の平面図である。

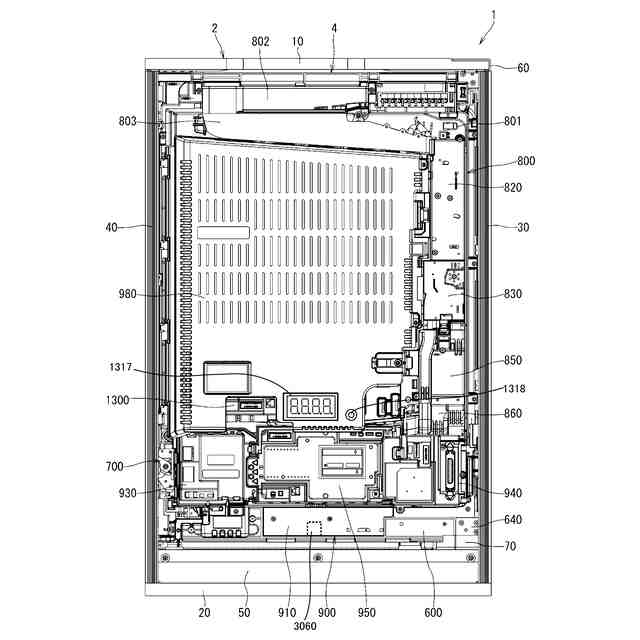

パチンコ機の背面図である。

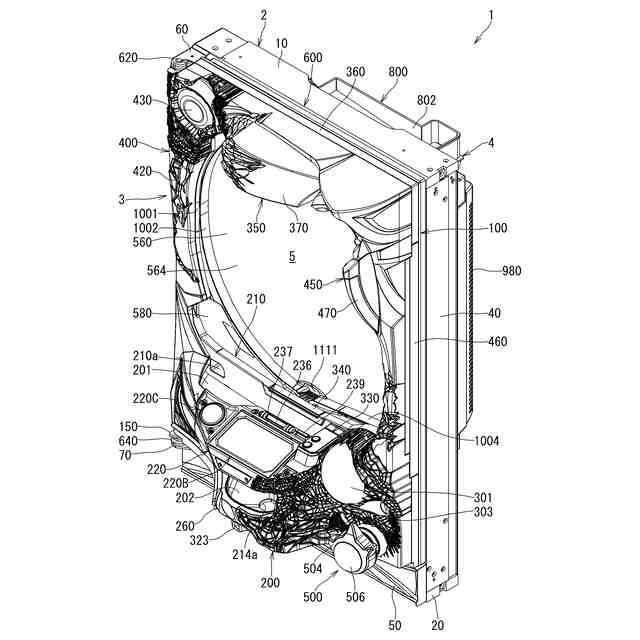

パチンコ機を前から見た斜視図である。

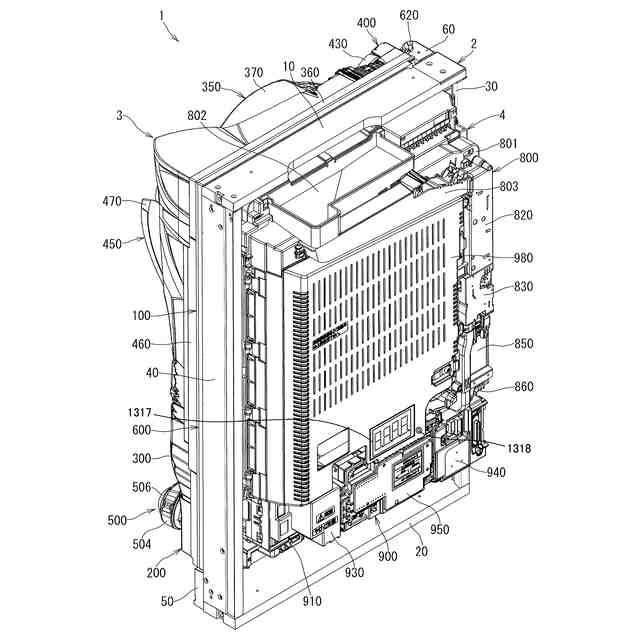

パチンコ機を後ろから見た斜視図である。
本体枠から扉枠を開放させると共に、外枠から本体枠を開放させた状態で前から見たパチンコ機の斜視図である。
パチンコ機を扉枠、遊技盤、本体枠、及び外枠に分解して前から見た分解斜視図である。
パチンコ機を扉枠、遊技盤、本体枠、及び外枠に分解して後ろから見た分解斜視図である。
遊技盤の一例を示す正面図である。
遊技盤を右前から見た斜視図である。
遊技盤を左前から見た斜視図である。
遊技盤を後ろから見た斜視図である。
遊技盤を主な構成毎に分解して前から見た分解斜視図である。
遊技盤を主な構成毎に分解して後ろから見た分解斜視図である。
遊技盤における前構成部材及び表ユニットを遊技領域内の前後方向の略中央で切断した正面図である。
パチンコ機の制御構成を概略的に示すブロック図である。
主制御ＭＰＵ内の構成を示す図である。
主制御ＭＰＵ内の演算回路の構成を示す図である。
シリアル通信回路の構成を示す図である。
初期化処理の一例を示すフローチャートである。
図２１の初期化処理の続きを示すフローチャートである。
タイマ割込み処理の一例を示すフローチャートである。
役物比率算出・表示処理の一例を示すフローチャートである。
図２４の役物比率算出・表示処理の続きを示すフローチャートである。
主制御ＭＰＵに内蔵されたＲＯＭ、ＲＡＭに格納されたプログラム（コード）及びデータの配置の一例を示す図である。
役物比率算出用領域に格納されるデータの構造を示す図である。
役物比率表示器の構成を示す図である。
ドライバ回路の構成を示す図である。
ドライバ回路へ入力されるデータのタイミング図である。
主制御基板の実装例を示す図である。
主制御ＭＰＵと役物比率表示器との位置関係を示す図である。
ロードレジスタ選択テーブルを示す図である。
キャラクタジェネレータデコードテーブルを示す図である。
ドライバ回路の状態遷移図である。
役物比率の表示例を示す図である。
役物比率の表示例を示す図である。
パチンコ機の制御構成を概略的に示すブロック図である。
ベース算出用領域更新処理の一例を示すフローチャートである。
ベース算出・表示処理の一例を示すフローチャートである。
賞球数の更新タイミングとベース値の計算タイミングの一例を示す図である。
賞球数の更新タイミングとベース値の計算タイミングの別の一例を示す図である。
賞球数の更新タイミングとベース値の計算タイミングの別の一例を示す図ある。
賞球数の更新タイミングとベース値の計算タイミングの別の一例を示す図である。
賞球数の更新タイミングとベース値の計算タイミングの別の一例を示す図である。
ベース算出用領域更新処理の別の一例を示すフローチャートである。
ベース算出・表示処理の別の一例を示すフローチャートである。
ベース算出用領域更新処理の別の一例を示すフローチャートである。
ベース算出・表示処理の別の一例を示すフローチャートである。
ベース算出用領域更新処理の別の一例を示すフローチャートである。
ベース算出・表示処理の別の一例を示すフローチャートである。
ベース算出用領域に格納されるデータの構造を示す図である。
遊技盤の別の一例を示す正面図である。
ベース算出用領域更新処理の別の一例を示すフローチャートである。
ベース算出用領域更新処理の別の一例を示すフローチャートである。
ベース算出・表示処理の別の一例を示すフローチャートである。
ベース算出・表示処理の別の一例を示すフローチャートである。
ベース算出・表示処理の別の一例を示すフローチャートである。
ベース算出・表示処理の別の一例を示すフローチャートである。
周辺制御部電源投入時処理の一例を示すフローチャートである。
周辺制御部Ｖブランク割り込み処理の一例を示すフローチャートである。
周辺制御部１ｍｓタイマ割り込み処理の一例を示すフローチャートである。
表示選択処理の一例を示すフローチャートである。
表示選択テーブルの一例を示す図である。
表示選択テーブルの一例を示す図である。
表示選択テーブルの一例を示す図である。
表示選択テーブルの一例を示す図である。
表示選択テーブルの一例を示す図である。
表示画面の一例を示す図である。
ベース算出用領域更新処理の別の一例を示すフローチャートである。
ベース算出用領域更新処理の別の一例を示すフローチャートである。
ベース算出・表示処理の別の一例を示すフローチャートである。
ベース算出用領域更新処理の一例を示すフローチャートである。
ベース算出用領域更新処理の別の一例を示すフローチャートである。
タイマ割込み処理の一例を示すフローチャートである。
ベース算出処理１の一例を示すフローチャートである。
ベース算出処理２の一例を示すフローチャートである。
ベース算出処理１の別な一例を示すフローチャートである。
ベース算出処理２の別な一例を示すフローチャートである。
タイマ割込み処理の別な一例を示すフローチャートである。
ベース算出処理３の一例を示すフローチャートである。
ベース算出処理４の一例を示すフローチャートである。
ベース表示処理の一例を示すフローチャートである。
ベース算出処理３の別な一例を示すフローチャートである。
ベース算出処理４の別な一例を示すフローチャートである。
ベース表示処理の別な一例を示すフローチャートである。
パチンコ機の制御構成を概略的に示すブロック図である。
枠側排出球センサの配置を示す図である。
枠側排出球センサの配置を示す図である。
排出球センサと主制御基板との接続例を示す図である。
遊技盤の一例を示す正面図である。
主制御入力回路の構成を示す図である。
主制御基板の実装例を示す図である。
主制御基板の実装例を示す図である。
主制御基板の実装例を示す図である。
主制御Ｉ／Ｏポートの構成例を示す図である。
主制御Ｉ／Ｏポートの構成例を示す図である。
図９７に示す主制御Ｉ／Ｏポートの構成例におけるタイミング図である。
ベース値の計算にかかる状態（区間）の変化を示す図である。
ベース表示器に表示される文字の例を示す図である。
【発明を実施するための形態】
【００１０】
本発明の一実施形態であるパチンコ機１について、図面を参照して詳細に説明する。まず、図１乃至図９を参照して本実施形態のパチンコ機１の全体構成について説明する。図１は本発明の一実施形態であるパチンコ機の正面図である。図２はパチンコ機の右側面図であり、図３はパチンコ機の平面図であり、図４はパチンコ機の背面図である。図５はパチンコ機を前から見た斜視図であり、図６はパチンコ機を後ろから見た斜視図である。図７は本体枠から扉枠３を開放させると共に、外枠２から本体枠４を開放させた状態で前から見たパチンコ機の斜視図である。図８はパチンコ機を扉枠３、遊技盤５、本体枠４、及び外枠２に分解して前から見た分解斜視図であり、図９はパチンコ機を扉枠３、遊技盤５、本体枠４、及び外枠２に分解して後ろから見た分解斜視図である。
（【００１１】以降は省略されています）
