公開番号2025064771
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174781
出願日2023-10-06
発明の名称遊技機
出願人株式会社大一商会
代理人個人
主分類A63F 7/02 20060101AFI20250410BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技の興趣低下を抑制する。
【解決手段】遊技の進行を制御する主制御手段と、遊技の演出を制御する演出制御手段とを有する遊技機であって、抽選の結果に基づいて図柄の変動表示を実行可能な図柄変動表示手段と、所定の演出を実行可能な演出実行手段と、所定の演出の実行態様を設定可能な演出設定手段と、を備え、演出設定手段は、所定の演出の実行態様を変更するための設定表示部を表示可能とし、遊技機の電源が遮断され、当該遊技機の電源が復旧した際には、設定表示部を表示しない。

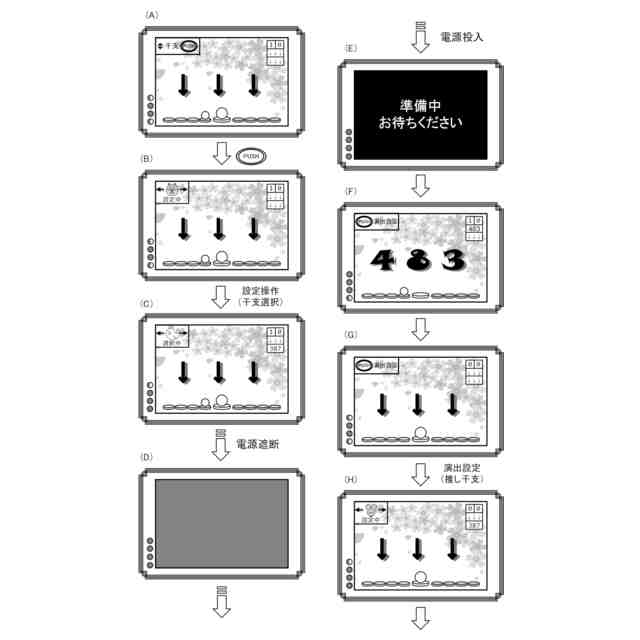

【選択図】図699

特許請求の範囲【請求項１】
遊技の進行を制御する主制御手段と、遊技の演出を制御する演出制御手段とを有する遊技機であって、
抽選の結果に基づいて図柄の変動表示を実行可能な図柄変動表示手段と、
所定の演出を実行可能な演出実行手段と、
前記所定の演出の実行態様を設定可能な演出設定手段と、
を備え、
前記演出設定手段は、前記所定の演出の実行態様を変更するための設定表示部を表示可能とし、
遊技機の電源が遮断され、当該遊技機の電源が復旧した際には、所定の表示を行う場合と、当該所定の表示を行わない場合とがあり、
前記演出設定手段は、前記所定の表示が継続している間には前記設定表示部を表示しない
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ぱちんこ遊技機（一般的に「パチンコ機」とも称する）や回胴式遊技機（一般に「パチスロ機」とも称する）等の遊技機に関するものである。
続きを表示（約 4,500 文字）【背景技術】
【０００２】
パチンコ機に代表される遊技機には、遊技の継続中に電源が遮断されてもバックアップ電源により遊技情報を保持し、電源を再投入することで遊技を継続可能なものがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第７１５２８２０号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された遊技機では、電断から復旧した際に特定の態様で装飾図柄を表示することにより遊技者が電断の発生を把握し易くすることが開示されているが、電断後に即座に復電することが前提であるため、電断からの復旧まで時間を要する場合の対応が不十分であり、遊技の興趣が低下してしまうおそれがあった。
【０００５】
本発明は、上記事情に鑑みなされたもので、遊技の興趣低下を抑制可能な遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
遊技の進行を制御する主制御手段と、遊技の演出を制御する演出制御手段とを有する遊技機であって、
抽選の結果に基づいて図柄の変動表示を実行可能な図柄変動表示手段と、
所定の演出を実行可能な演出実行手段と、
前記所定の演出の実行態様を設定可能な演出設定手段と、
を備え、
前記演出設定手段は、前記所定の演出の実行態様を変更するための設定表示部を表示可能とし、
遊技機の電源が遮断され、当該遊技機の電源が復旧した際には、所定の表示を行う場合と、当該所定の表示を行わない場合とがあり、
前記演出設定手段は、前記所定の表示が継続している間には前記設定表示部を表示しない
ことを特徴とする遊技機。
【０００７】
上記構成では、図柄（特別図柄）の変動表示が実行されている間に遊技機の電断が発生した場合には、遊技機の電源復旧から所定の表示（特定表示）が表示されている一定期間が経過するまで演出設定を変更することができないように操作入力ができないように構成されている。これにより、電源復旧直後の不安定な状態で負荷が増大することを抑制することで遊技の制御が安定し、遊技の興趣低下を抑制することができる（段落［６２８４］～［６３６２］、図６８９～図７００等参照）。
【発明の効果】
【０００８】
本発明の一形態によれば、上記課題を解決し、遊技の興趣低下を抑制することが可能となる。
【図面の簡単な説明】
【０００９】
本発明の一実施形態であるパチンコ機の正面図である。
パチンコ機の右側面図である。
パチンコ機の平面図である。
パチンコ機の背面図である。
パチンコ機を前から見た斜視図である。
パチンコ機を後ろから見た斜視図である。
本体枠から扉枠を開放させると共に、外枠から本体枠を開放させた状態で前から見たパチンコ機の斜視図である。
パチンコ機を扉枠、遊技盤、本体枠、及び外枠に分解して前から見た分解斜視図である。
パチンコ機を扉枠、遊技盤、本体枠、及び外枠に分解して後ろから見た分解斜視図である。
遊技盤の一例を示す正面図である。
遊技盤を右前から見た斜視図である。
遊技盤を左前から見た斜視図である。
遊技盤を後ろから見た斜視図である。
遊技盤を主な構成毎に分解して前から見た分解斜視図である。
遊技盤を主な構成毎に分解して後ろから見た分解斜視図である。
遊技盤における前構成部材及び表ユニットを遊技領域内の前後方向の略中央で切断した正面図である。
パチンコ機の制御構成を概略的に示すブロック図である。
主制御ＭＰＵ内の構成を示す図である。
主制御ＭＰＵ内の演算回路の構成を示す図である。
シリアル通信回路の構成を示す図である。
初期化処理の一例を示すフローチャートである。
図２１の初期化処理の続きを示すフローチャートである。
タイマ割込み処理の一例を示すフローチャートである。
役物比率算出・表示処理の一例を示すフローチャートである。
図２４の役物比率算出・表示処理の続きを示すフローチャートである。
主制御ＭＰＵに内蔵されたＲＯＭ、ＲＡＭに格納されたプログラム（コード）及びデータの配置の一例を示す図である。
役物比率算出用領域に格納されるデータの構造を示す図である。
役物比率表示器の構成を示す図である。
ドライバ回路の構成を示す図である。
ドライバ回路へ入力されるデータのタイミング図である。
主制御基板の実装例を示す図である。
主制御ＭＰＵと役物比率表示器との位置関係を示す図である。
ロードレジスタ選択テーブルを示す図である。
キャラクタジェネレータデコードテーブルを示す図である。
ドライバ回路の状態遷移図である。
役物比率の表示例を示す図である。
役物比率の表示例を示す図である。
パチンコ機の制御構成を概略的に示すブロック図である。
ベース算出用領域更新処理の一例を示すフローチャートである。
ベース算出・表示処理の一例を示すフローチャートである。
賞球数の更新タイミングとベース値の計算タイミングの一例を示す図である。
賞球数の更新タイミングとベース値の計算タイミングの別の一例を示す図である。
賞球数の更新タイミングとベース値の計算タイミングの別の一例を示す図である。
賞球数の更新タイミングとベース値の計算タイミングの別の一例を示す図である。
賞球数の更新タイミングとベース値の計算タイミングの別の一例を示す図である。
ベース算出用領域更新処理の別の一例を示すフローチャートである。
ベース算出・表示処理の別の一例を示すフローチャートである。
ベース算出用領域更新処理の別の一例を示すフローチャートである。
ベース算出・表示処理の別の一例を示すフローチャートである。
ベース算出用領域更新処理の別の一例を示すフローチャートである。
ベース算出・表示処理の別の一例を示すフローチャートである。
ベース算出用領域に格納されるデータの構造を示す図である。
遊技盤の別の一例を示す正面図である。
ベース算出用領域更新処理の別の一例を示すフローチャートである。
ベース算出用領域更新処理の別の一例を示すフローチャートである。
ベース算出・表示処理の別の一例を示すフローチャートである。
ベース算出・表示処理の別の一例を示すフローチャートである。
ベース算出・表示処理の別の一例を示すフローチャートである。
ベース算出・表示処理の別の一例を示すフローチャートである。
周辺制御部電源投入時処理の一例を示すフローチャートである。
周辺制御部Ｖブランク割り込み処理の一例を示すフローチャートである。
周辺制御部１ｍｓタイマ割り込み処理の一例を示すフローチャートである。
表示選択処理の一例を示すフローチャートである。
表示選択テーブルの一例を示す図である。
表示選択テーブルの一例を示す図である。
表示選択テーブルの一例を示す図である。
表示選択テーブルの一例を示す図である。
表示選択テーブルの一例を示す図である。
表示画面の一例を示す図である。
ベース算出用領域更新処理の別の一例を示すフローチャートである。
ベース算出用領域更新処理の別の一例を示すフローチャートである。
ベース算出・表示処理の別の一例を示すフローチャートである。
ベース算出用領域更新処理の一例を示すフローチャートである。
ベース算出用領域更新処理の別の一例を示すフローチャートである。
タイマ割込み処理の一例を示すフローチャートである。
ベース算出処理１の一例を示すフローチャートである。
ベース算出処理２の一例を示すフローチャートである。
ベース算出処理１の別な一例を示すフローチャートである。
ベース算出処理２の別な一例を示すフローチャートである。
タイマ割込み処理の別な一例を示すフローチャートである。
ベース算出処理３の一例を示すフローチャートである。
ベース算出処理４の一例を示すフローチャートである。
ベース表示処理の一例を示すフローチャートである。
ベース算出処理３の別な一例を示すフローチャートである。
ベース算出処理４の別な一例を示すフローチャートである。
ベース表示処理の別な一例を示すフローチャートである。
パチンコ機の制御構成を概略的に示すブロック図である。
枠側排出球センサの配置を示す図である。
枠側排出球センサの配置を示す図である。
排出球センサと主制御基板との接続例を示す図である。
遊技盤の一例を示す正面図である。
主制御入力回路の構成を示す図である。
主制御基板の実装例を示す図である。
主制御基板の実装例を示す図である。
主制御基板の実装例を示す図である。
主制御Ｉ／Ｏポートの構成例を示す図である。
主制御Ｉ／Ｏポートの構成例を示す図である。
図９７に示す主制御Ｉ／Ｏポートの構成例におけるタイミング図である。
ベース値の計算にかかる状態（区間）の変化を示す図である。
ベース表示器に表示される文字の例を示す図である。
【発明を実施するための形態】
【００１０】
本発明の一実施形態であるパチンコ機１について、図面を参照して詳細に説明する。まず、図１乃至図９を参照して本実施形態のパチンコ機１の全体構成について説明する。図１は本発明の一実施形態であるパチンコ機の正面図である。図２はパチンコ機の右側面図であり、図３はパチンコ機の平面図であり、図４はパチンコ機の背面図である。図５はパチンコ機を前から見た斜視図であり、図６はパチンコ機を後ろから見た斜視図である。図７は本体枠から扉枠３を開放させると共に、外枠２から本体枠４を開放させた状態で前から見たパチンコ機の斜視図である。図８はパチンコ機を扉枠３、遊技盤５、本体枠４、及び外枠２に分解して前から見た分解斜視図であり、図９はパチンコ機を扉枠３、遊技盤５、本体枠４、及び外枠２に分解して後ろから見た分解斜視図である。
（【００１１】以降は省略されています）
