公開番号2025064045
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023173454
出願日2023-10-05
発明の名称遊技台
出願人株式会社大都技研
代理人個人,個人
主分類A63F 5/04 20060101AFI20250410BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技の期間との関係で演出の興趣を向上させることができる遊技台を提供する。
【解決手段】遊技台の演出手段は、複数の本遊技の遊技回数の期間に亘って所定の演出を実行可能であり、前記所定の演出は、該所定の演出の終了後に遊技者に有利な状態となることを報知可能な演出であり、前記所定の演出は、或る遊技(第一の遊技)において実行され、前記第一の遊技において特定の役に当選すると、該第一の遊技において疑似遊技を実行する場合があり、前記第一の遊技において前記特定の役に当選していないと、該第一の遊技において前記疑似遊技を実行することがない。
【選択図】図48
特許請求の範囲【請求項１】
演出手段を備えた遊技台であって、
前記演出手段は、複数の期間に亘って所定の演出を実行可能な手段であり、
前記複数の期間は、複数の本遊技の遊技回数の期間であり、
前記所定の演出は、遊技者に有利な状態となることを報知可能な演出であり、
前記所定の演出は、或る遊技（以下、「第一の遊技」という。）において実行される演出であり、
前記第一の遊技において特定の役に当選すると、該第一の遊技において疑似遊技を実行する場合があり、
前記第一の遊技において前記特定の役に当選していないと、該第一の遊技において前記疑似遊技を実行することがない、
ことを特徴とする遊技台。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の遊技台であって、
図柄の変動表示が可能な変動表示手段と、
前記図柄の変動表示を制御可能な変動表示制御手段と、
を備え、
前記特定の役は、前記所定の演出を実行する前記複数の期間において当選しなかった場合よりも該所定の演出を実行する前記複数の期間において当選した場合の方が、該所定の演出の終了後に遊技者に有利な状態となり易くなる役であり、
前記変動表示制御手段は、前記疑似遊技において前記特定の役を示す態様で前記図柄を停止させることがない手段であり、
前記変動表示制御手段は、前記疑似遊技の後の本遊技において前記特定の役を示す態様で前記図柄を停止させることが可能な手段であり、
前記特定の役は、少なくとも、第一の特定の役と、第二の特定の役があり、
前記第二の特定の役は、前記第一の特定の役よりも前記所定の演出の終了後に遊技者に有利な状態となり易くなる役である、
ことを特徴とする遊技台。
【請求項３】
請求項２に記載の遊技台であって、
前記所定の演出は、複数の個別演出で構成された演出であり、
前記第一の遊技は、最初の個別演出（以下、「第一の個別演出」という。）が実行される遊技であり、
前記第一の個別演出以外の個別演出が実行される遊技において前記特定の役に当選しても、該特定の役に当選した遊技において前記疑似遊技を実行することがなく、
前記疑似遊技の後の本遊技においては、前記第一の個別演出の次の個別演出が実行される、
ことを特徴とする遊技台。
【請求項４】
請求項１乃至請求項３の何れか一項に記載の遊技台であって、
前記複数の期間には、少なくとも、第一の期間と、第二の期間があり、
前記第二の期間は、前記第一の期間よりも本遊技の回数が少ない期間であり、
前記所定の演出は、該所定の演出において前記疑似遊技が実行されない場合では前記第一の期間に亘って実行され、
前記所定の演出は、該所定の演出において前記疑似遊技が実行される場合では前記第二の期間に亘って実行され、
前記第一の期間は、本遊技において操作手段に対する遊技者の操作を受け付ける期間を含む期間であり、
前記第二の期間は、前記本遊技において前記操作手段に対する遊技者の操作を受け付ける期間と、前記疑似遊技において前記操作手段に対する遊技者の操作を受け付ける期間とを含む期間であり、
前記第一の期間で受付可能な前記操作手段に対する操作回数は第一の回数であり、
前記第二の期間で受付可能な前記操作手段に対する操作回数は第二の回数であり、
前記第二の回数は、前記第一の回数と同じ回数であり、
前記操作手段は、遊技の進行に関する操作を受け付ける手段である、
ことを特徴とする遊技台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、弾球遊技機（パチンコ機）、回胴遊技機（スロットマシン）、封入式遊技機あるいはメダルレススロットマシンに代表される遊技台に関する。
続きを表示（約 3,800 文字）【背景技術】
【０００２】
遊技の進行に伴って表示や音声出力を行う遊技台が知られている（例えば特許文献１）。こうした表示や音声出力等の演出は遊技の興趣を向上する効果がある。
【先行技術文献】
【特許文献】
【０００３】
特許第３６３９７２８号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来の演出は遊技の期間との関係で改善の余地がある。
【０００５】
本発明の目的は、遊技の期間との関係で演出の興趣を向上させることができる遊技台を提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係る遊技台は、演出手段を備えた遊技台であって、前記演出手段は、複数の期間に亘って所定の演出を実行可能な手段であり、前記複数の期間は、複数の本遊技の遊技回数の期間であり、前記所定の演出は、遊技者に有利な状態となることを報知可能な演出であり、前記所定の演出は、或る遊技（以下、「第一の遊技」という。）において実行される演出であり、前記第一の遊技において疑似遊技を実行する場合があり、前記第一の遊技において前記特定の役に当選していないと、該第一の遊技において前記疑似遊技を実行することがない、ことを特徴とする遊技台である。
【発明の効果】
【０００７】
本発明によれば、遊技の期間との関係で演出の興趣を向上させることができる遊技台を提供することができる。
【図面の簡単な説明】
【０００８】

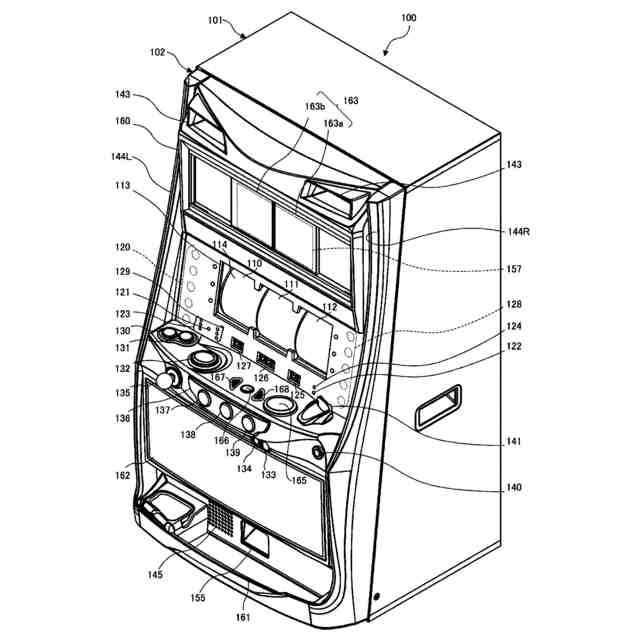

スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。

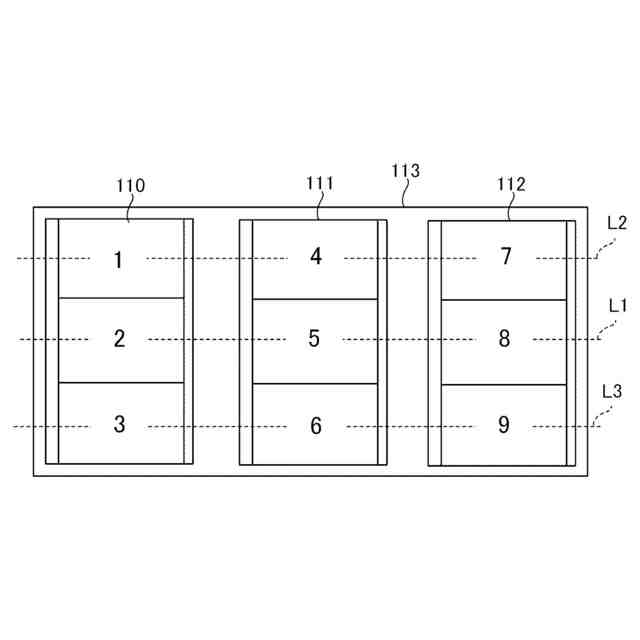

入賞ラインの一例を示す図である。

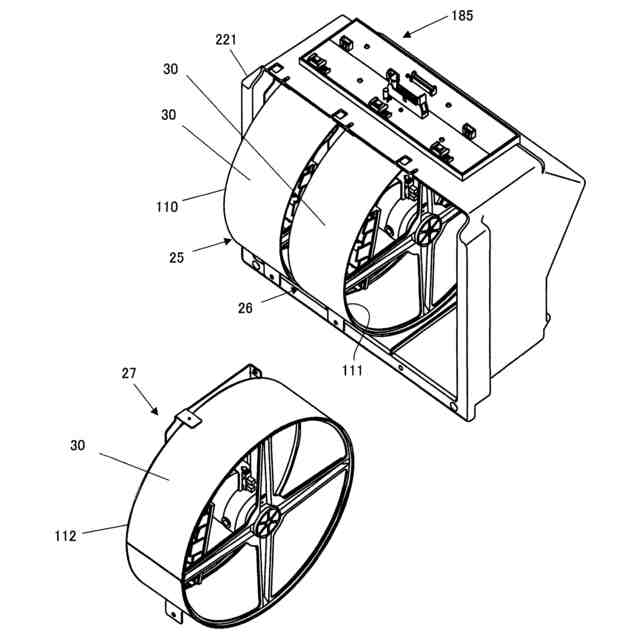

スロットマシン１００のリール回転装置１８５を示す外観斜視図である。
（ａ）は、リール駆動ユニット２５の分解斜視図であり、（ｂ）は、照明基盤９０に取り付けられた複数のリールバックライト９４のＬＥＤ配置図である。

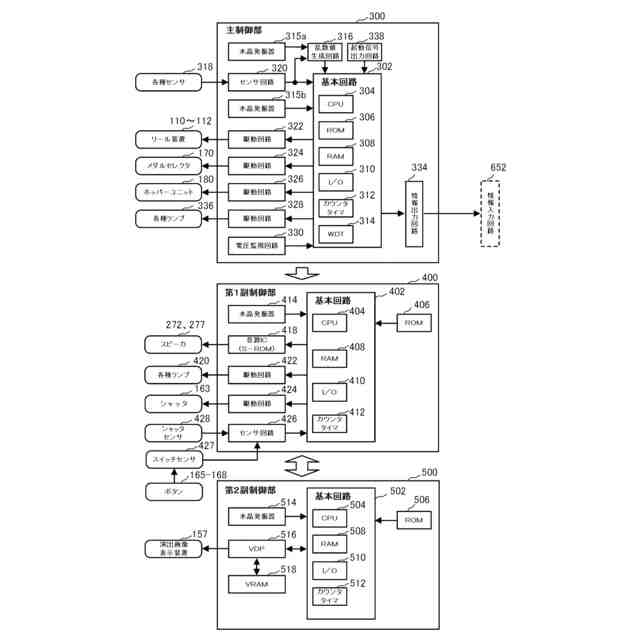

制御部の回路ブロック図である。
各リールに施された図柄の配列を平面的に展開して示す図である。
入賞役（作動役を含む）の種類を示す図である。
小役ベルの種類とその説明図である。
（ａ）はスロットマシン１００の遊技状態の遷移図、（ｂ）はスロットマシン１００の有利区間、非有利区間の遷移図である。
スロットマシン１００のＡＴ関連状態の遷移図である。
主制御部メイン処理の流れを示すフローチャートである。
主制御部タイマ割込処理の流れを示すフローチャートである。
図１１における疑似遊技関連処理（ステップＳ１０９）の流れを示すフローチャートである。
図１３における疑似遊技のリール回転開始処理（ステップＳ１００３）の流れを示すフローチャートである。
図１３における疑似遊技のリール停止制御処理（ステップＳ１００５）の流れを示すフローチャートである。
図１３における疑似次遊技開始処理（ステップＳ１００６）の流れを示すフローチャートである。
図１１におけるリール回転開始処理（ステップＳ１１３）の流れを示すフローチャートである。
図１７におけるランダム遅延回転開始処理（ステップＳ１４１１）の流れを示すフローチャートである。
（ａ）は、第１副制御部４００のＣＰＵ４０４が実行するメイン処理のフローチャートであり、（ｂ）は、第１副制御部４００のコマンド受信割込処理のフローチャートであり、（ｃ）は、第１副制御部４００のタイマ割込処理のフローチャートである。
（ａ）は、第２副制御部５００のＣＰＵ５０４が実行するメイン処理のフローチャートであり、（ｂ）は、第２副制御部５００のコマンド受信割込処理のフローチャートであり、（ｃ）は、第２副制御部５００のタイマ割込処理のフローチャートであり、（ｄ）は、第２副制御部５００の画像制御処理のフローチャートである。
実施形態の疑似遊技の動作の一例を示す図である。
疑似遊技ランプ１９０を示す図である。
連続演出ＣＥの構成例を示す図である。
（ａ）及び（ｂ）は連続演出ＣＥの実行例を示す図である。
（ａ）及び（ｂ）は連続演出ＣＥの実行例を示す図である。
疑似遊技での演出例を示す図である。
疑似遊技での演出例を示す図である。
疑似遊技のリール停止制御処理の別の例を示すフローチャートである。
主制御部３００のＣＰＵ３０４が実行する報知処理の例を示すフローチャートである。
（ａ）～（ｃ）はＡＴ状態における操作ナビの例を示す図である。
ＡＴ関連状態の推移例を示す図である。
ＡＴ関連状態の推移例を示す図である。
（ａ）は情報出力回路３３４から情報入力回路６５２へ出力される情報の例を示す図、（ｂ）はスロットマシン１００の外部の遊技情報表示器の表示例を示す図である。
（ａ）～（ｃ）はＲＢ信号、ＢＢ信号の変化の例を示す図である。
ＲＢ信号及びＢＢ信号の変化と、表示器６５３の表示例の変化の例を示す図である。
ＲＢ信号及びＢＢ信号の変化と、表示器６５３の表示例の変化の例を示す図である。
ＲＢ信号及びＢＢ信号の変化と、表示器６５３の表示例の変化の例を示す図である。
遊技開始処理の例を示すフローチャートである。
ベット処理の例を示すフローチャートである。
ベットボタン１３０～１３２を演出選択確定ボタンとして利用した場合の説明図である。
前面扉１０２を開けた状態のスロットマシン１００を示す正面図である。
発光素子２１２～２１４に関連する制御系のブロック図である。
本遊技における連続演出ＣＥの実行例を示す図である。
疑似遊技における連続演出ＣＥの実行例を示す図である。
連続演出後の演出例を示す図である。
（ａ）初期ポイント抽選テーブルの一例を示した図である。（ｂ）対決演出抽選テーブルの一例を示した図である。（ｃ）対決演出中のポイント抽選テーブルの一例を示した図である。（ｄ）対決演出中の勝利抽選テーブルの一例を示した図である。
対決演出中に疑似遊技が行われない場合（本遊技のみの場合）の遊技進行の一例を時系列で示した図である。
対決演出中に疑似遊技が行われる場合の遊技進行の一例を時系列で示した図である。
（ａ）疑似遊技において非推奨操作が行われた場合の遊技進行の一例を時系列で示した図である。（ｂ）タイトル表示遊技において非推奨操作が行われた場合の遊技進行の一例を時系列で示した図である。
第三実施形態のスロットマシンにおける各リールに施された図柄の配列を平面的に展開して示す図である。

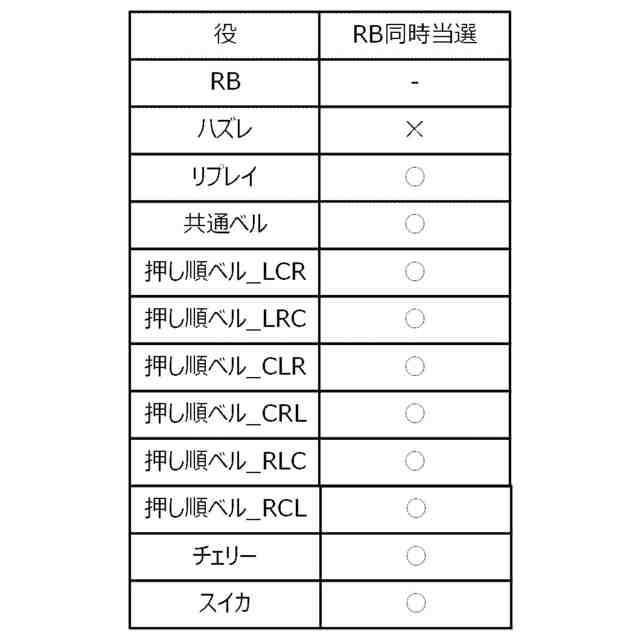

（ａ）は第三実施形態のスロットマシンにおける内部当選役をまとめて示した表であり、（ｂ）は押し順ベル役の成立役と操作内容ごとの払出枚数を示す表である。
（ａ）は主制御部３００のＲＯＭ３０６に記憶されているテーブル選択テーブルを示す図であり、（ｂ）は押し順当て特典付与判定処理の流れを示すフローチャートであり、（ｃ）は２種類の上乗せ数決定テーブルそれぞれを示す図である。
押し順当てゲームの様子を示す図である。
押し順当てゲームの変形例を説明するための図である。
押し順当てゲームの結果の報知例を説明するための図である。
押し順当てゲームの様子を示す図である。
押し順当てゲームの様子を示す図である。
押し順当てゲームの様子を示す図である。
（ａ）～（ｃ）は役の成立と停止操作順序との関係の例を示す図である。
押し順当てゲームの様子を示す図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。尚、以下の実施形態は特許請求の範囲に係る発明を限定するものではなく、また実施形態で説明されている特徴の組み合わせの全てが発明に必須のものとは限らない。実施形態で説明されている複数の特徴のうち二つ以上の特徴が任意に組み合わされてもよい。また、同一若しくは同様の構成には同一の参照番号を付し、重複した説明は省略する。
【００１０】
＜第一実施形態＞
以下に説明する本実施形態のスロットマシンは、遊技価値として遊技媒体が所定数投入され、且つ、複数種類の図柄がそれぞれ施された複数のリールが所定の回転開始指示操作を受け付けたことで回転を開始するとともに、その回転開始指示操作を受け付けたことに基づいて複数種類の役の内部当選の当否を抽選により判定し、その複数のリールそれぞれが、所定の回転停止指示操作を受け付けることで回転を個別に停止し、その抽選の結果に基づく役およびその複数のリールが停止したときの図柄組み合わせによって決まる条件が所定の払出し条件に、合致していれば遊技媒体を払い出して終了となり、合致していなければ遊技媒体を払い出さずに終了となる一連の遊技を進行する遊技台である。
（【００１１】以降は省略されています）
