発行日2025-11-25
公報種別意匠公報(S)
登録番号1813426
登録日2025-11-14
意匠に係る物品シェルター
意匠分類L3-11(組立て家屋、屋外装備品等)
出願番号2025003008
出願日2025-02-18
意匠権者日鉄建材株式会社
代理人弁理士法人山名国際特許事務所

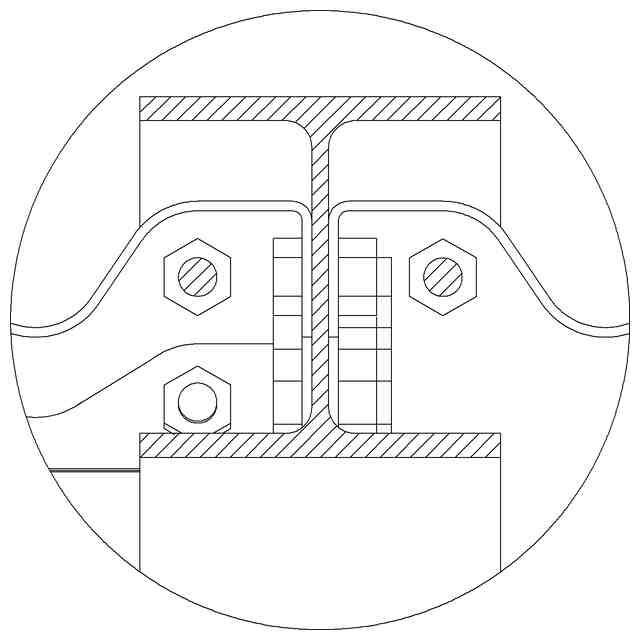

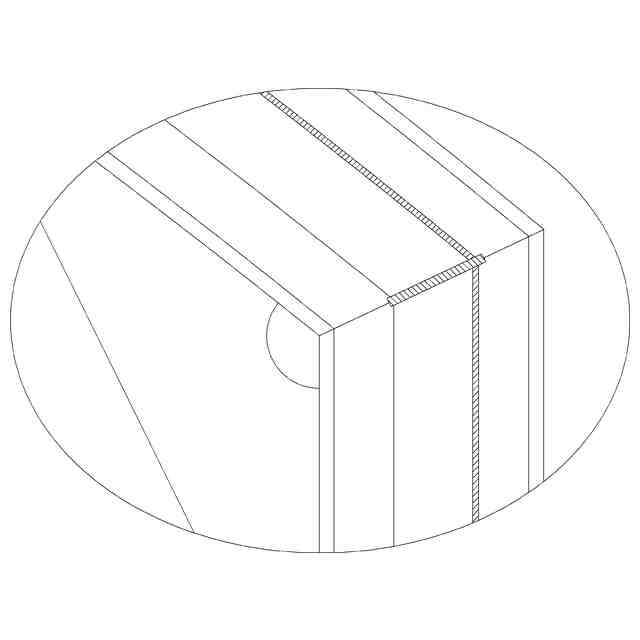

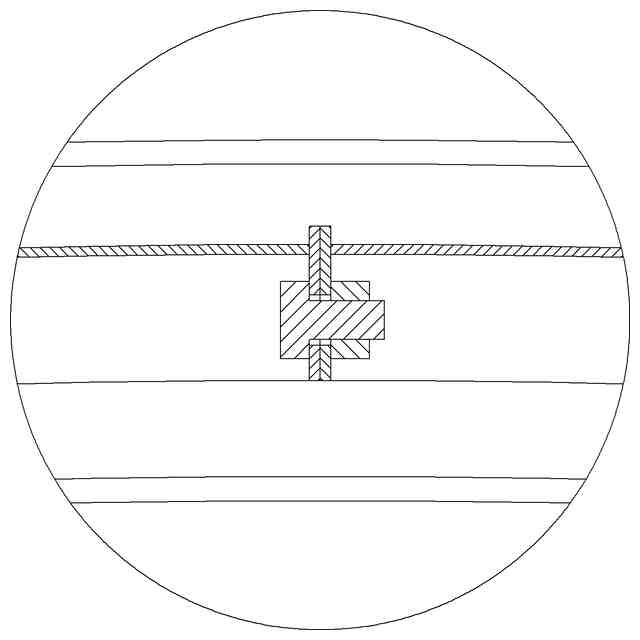

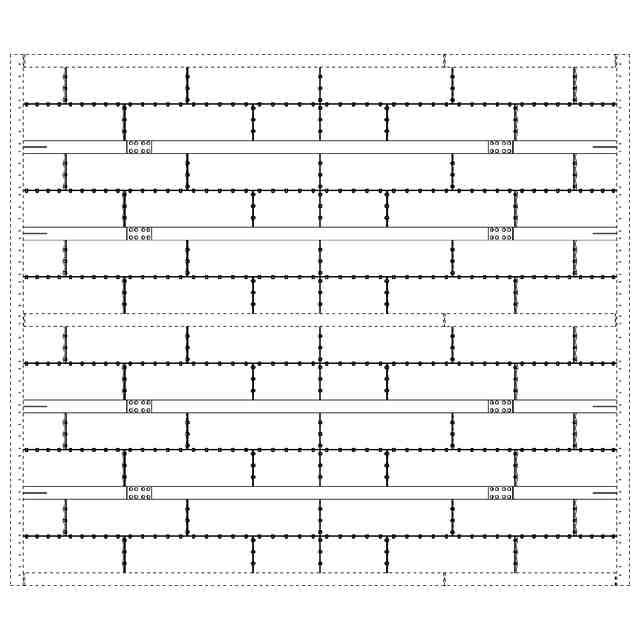

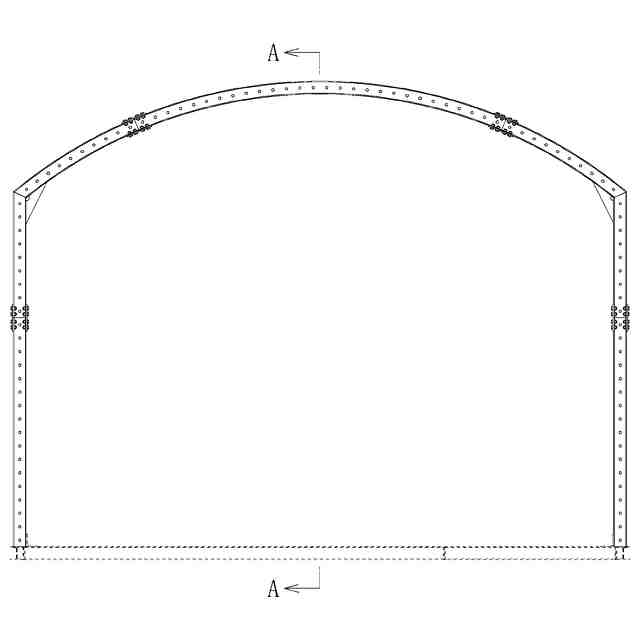

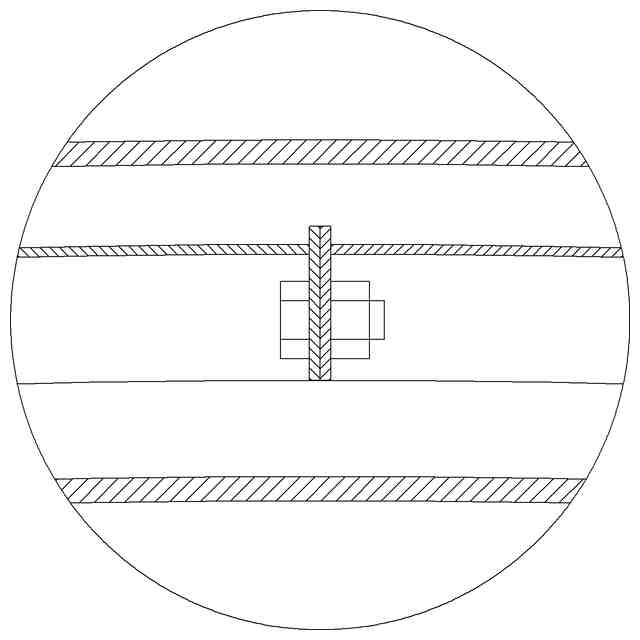

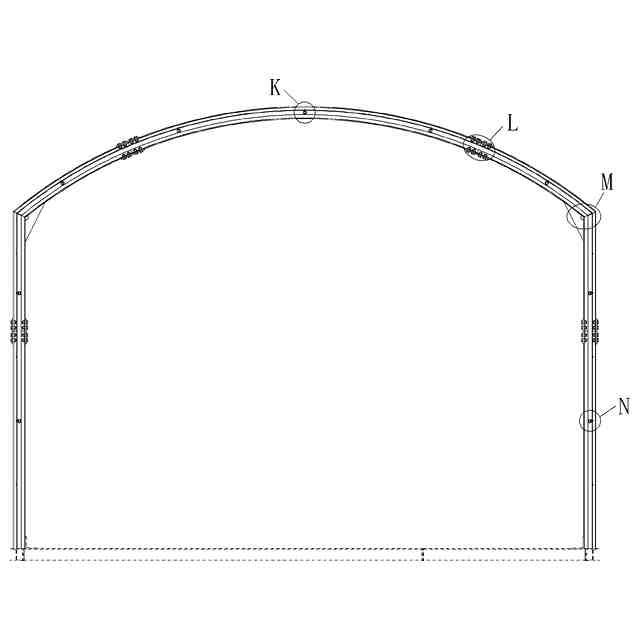

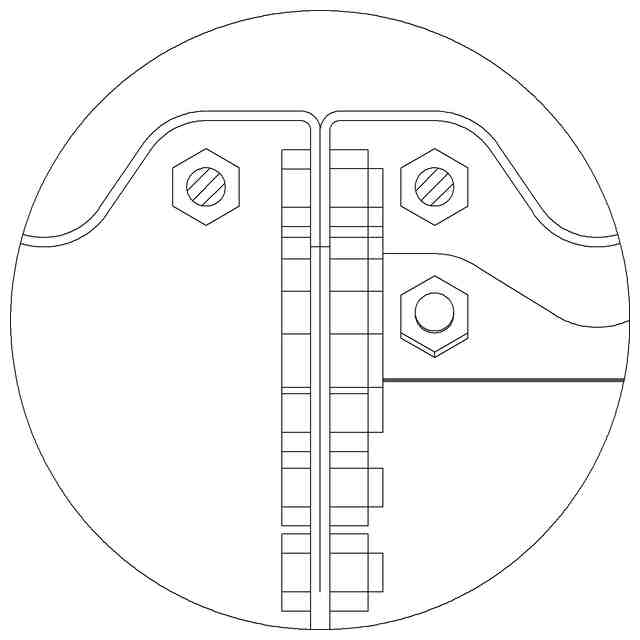

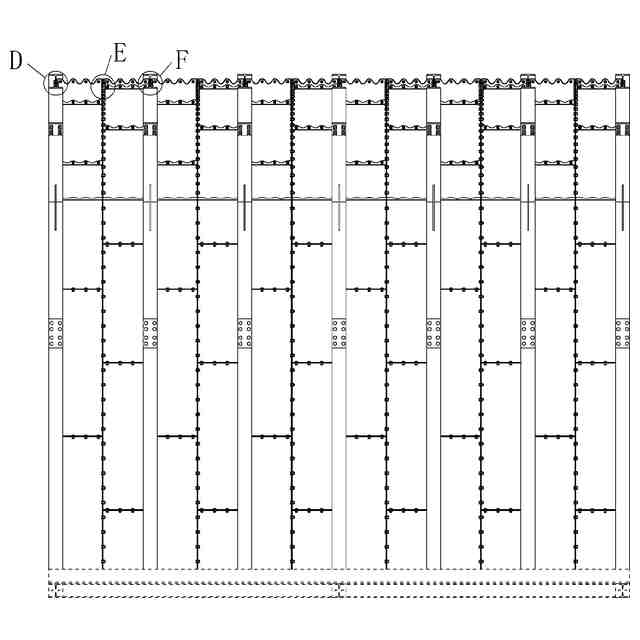

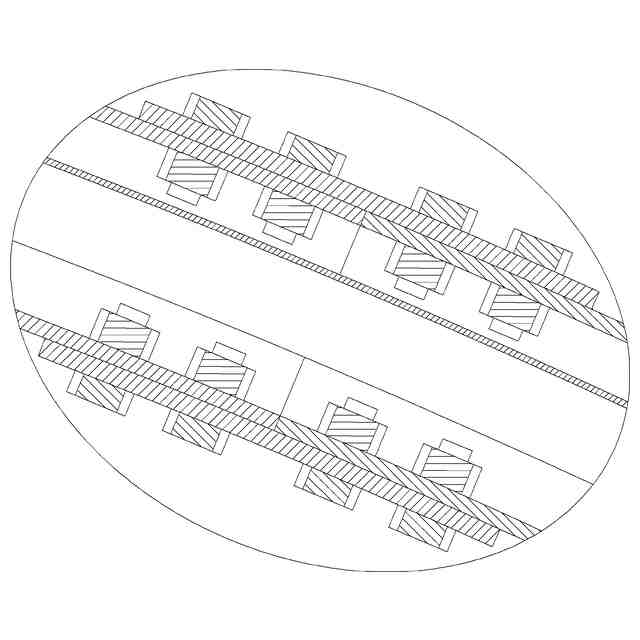

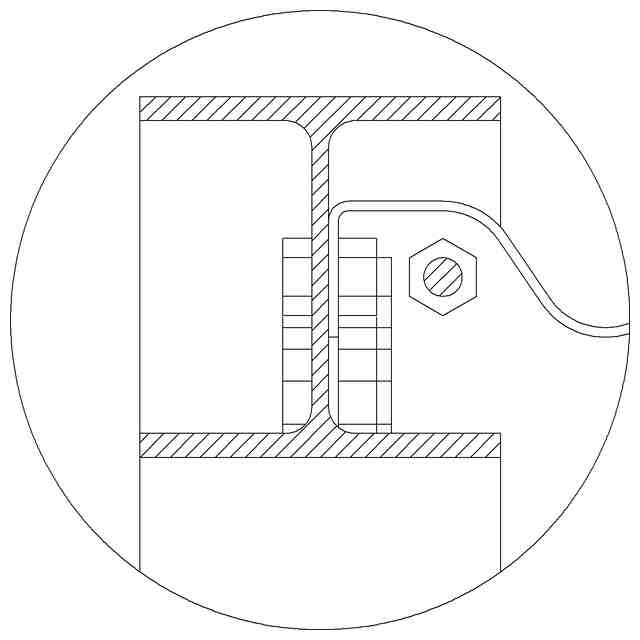

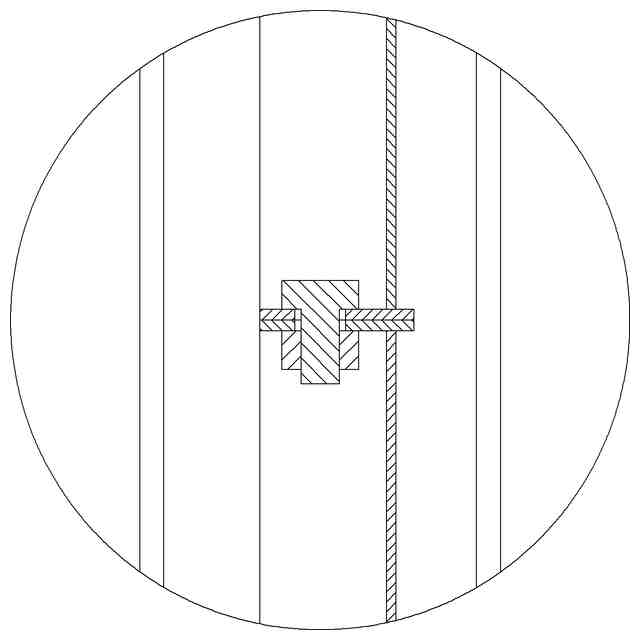

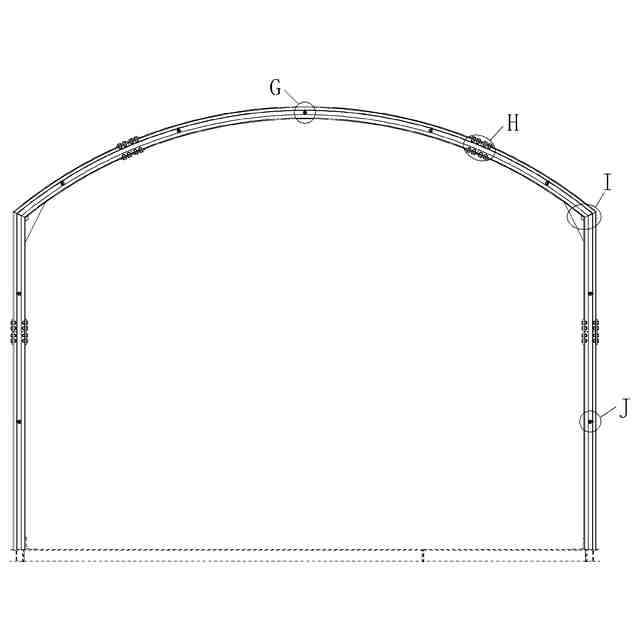

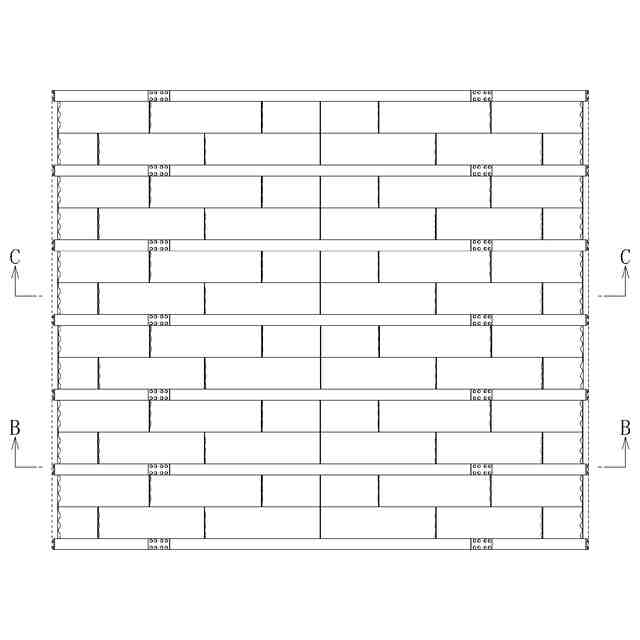

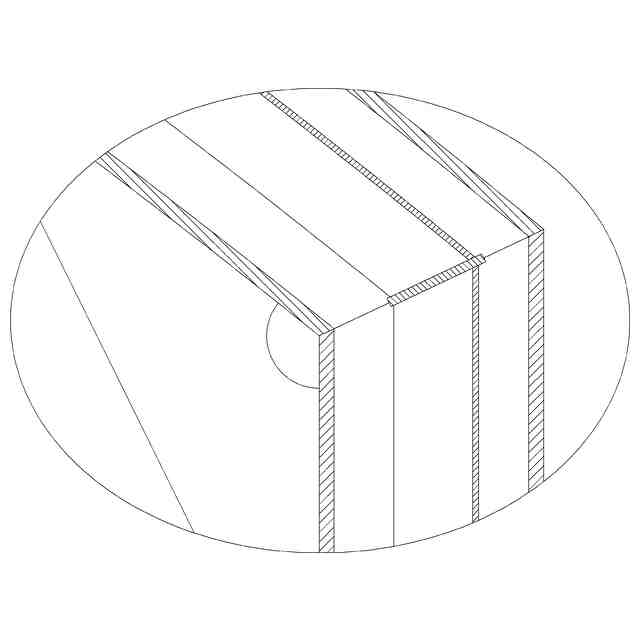

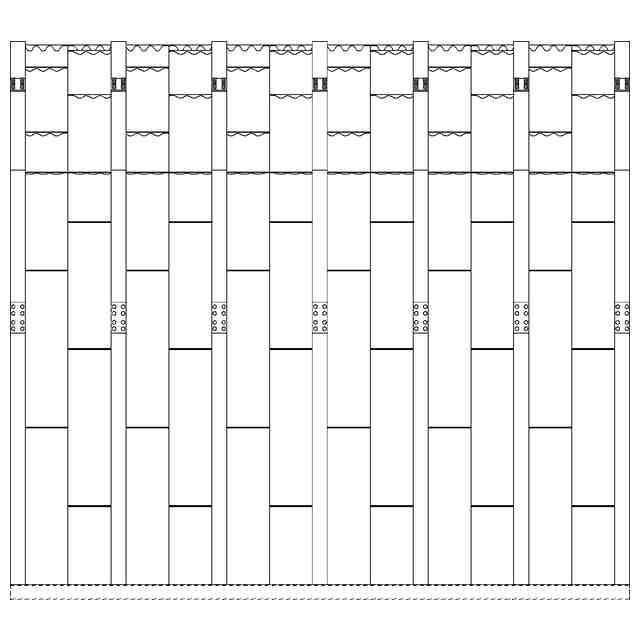

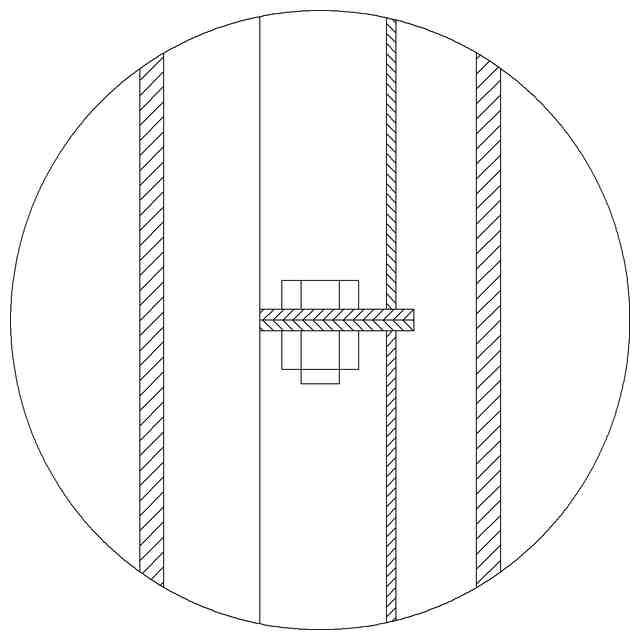

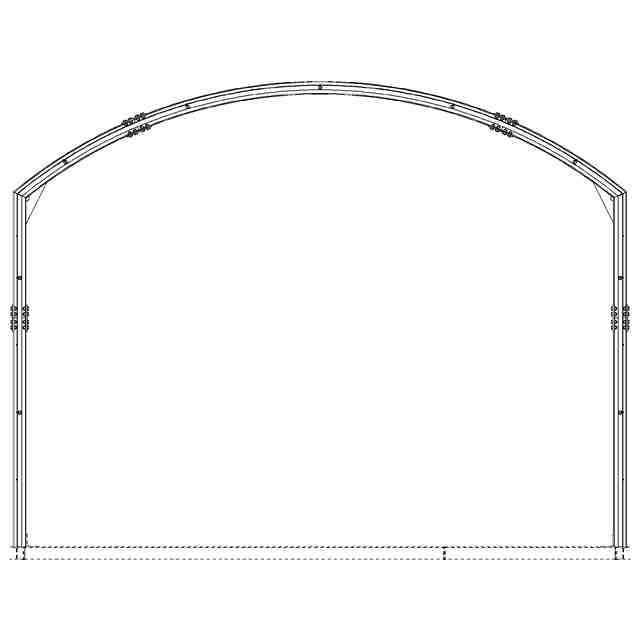

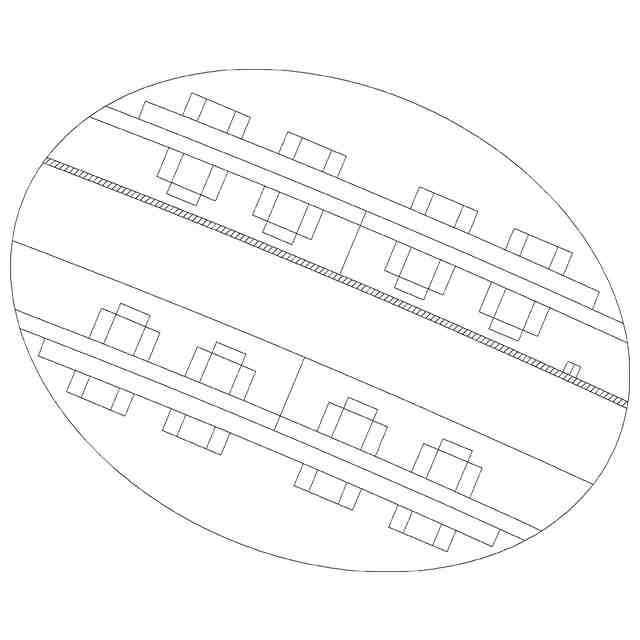

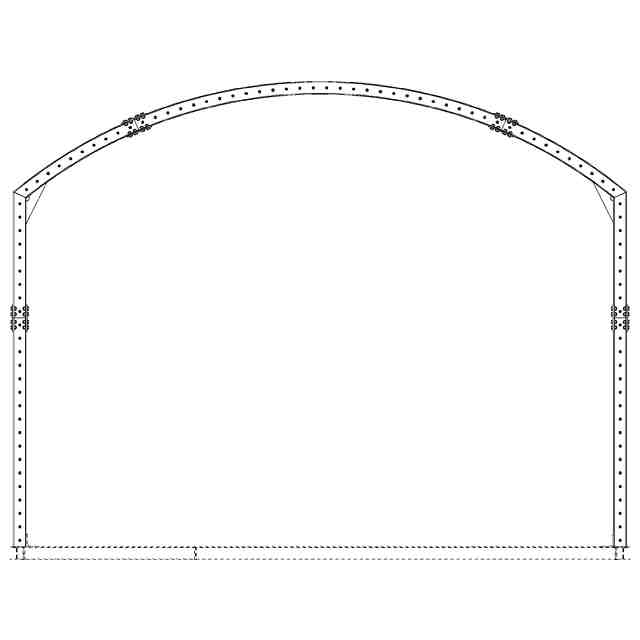

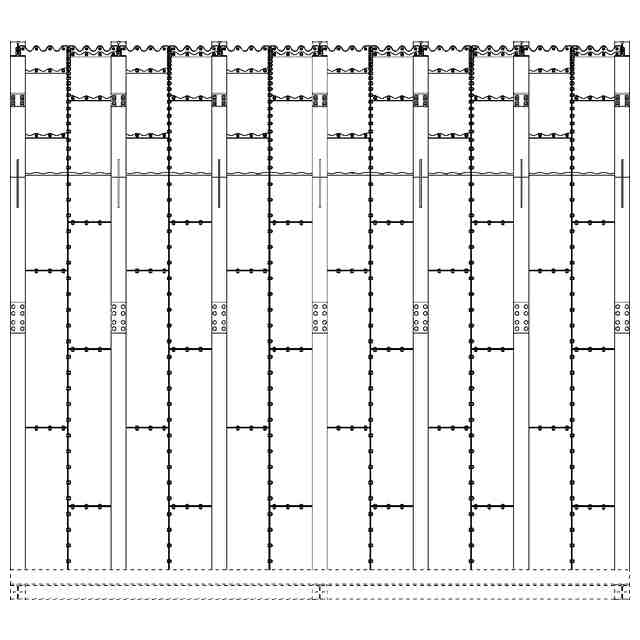

意匠に係る物品の説明本物品は、地面に設置され、掩体壕、一般倉庫、又は避難所として使用される組み立て式のシェルターである。周方向及び軸方向にボルト接続して2段に構築されるライナープレートと、継手板を介して周方向にボルト接続して構築される断面H形の補強リングとを交互に設けて一連にボルト接続することで、屋根部をアーチ状とする略門型のトンネル形状に構築される。各補強リングにおける屋根部を形成するアーチの左右の基端部にはそれぞれ、補強リブが設けられている。
意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。左側面図は右側面図と対称にあらわれる。本物品の材質は金属製である。本物品の大きさは、高さが5.5m程度である。
