発行日2025-11-20
公報種別意匠公報(S)
登録番号1813255
登録日2025-11-12
意匠に係る物品配線等固定具
意匠分類M2-62(配線・配管用管、管継ぎ手、バルブ等)
出願番号2025009523
出願日2025-05-15
意匠権者ヘラマンタイトン株式会社
代理人個人,個人

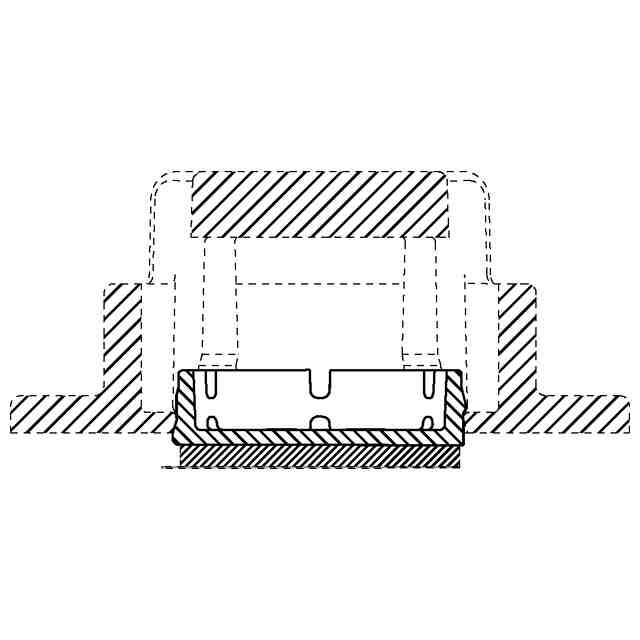

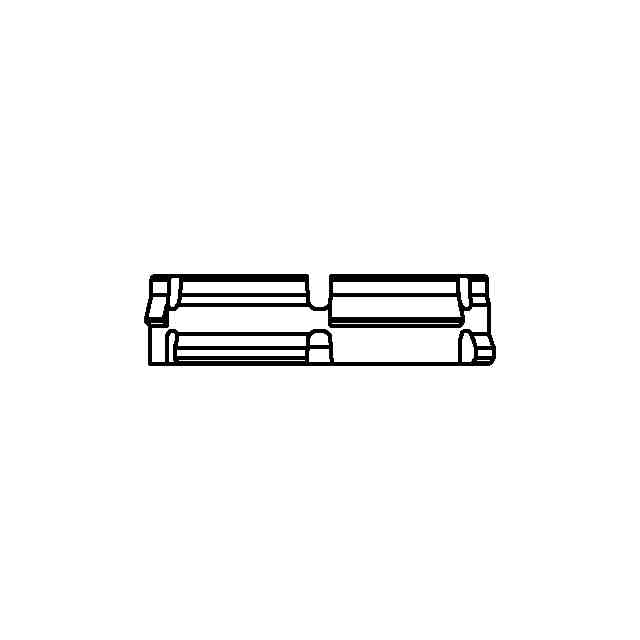

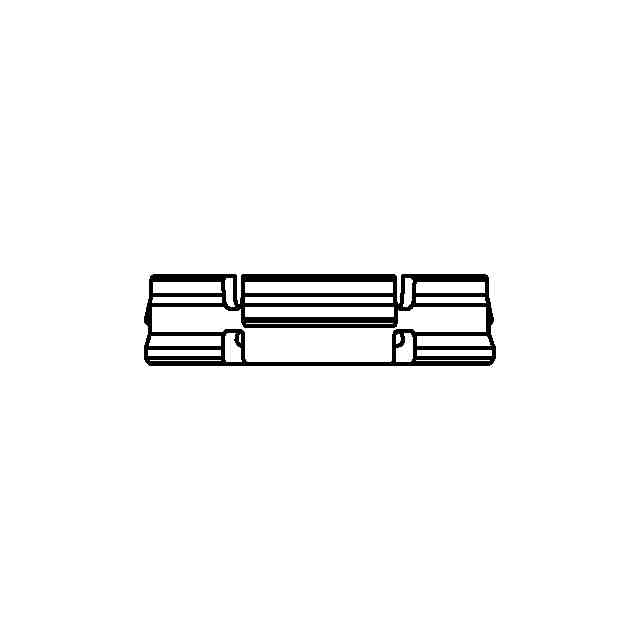

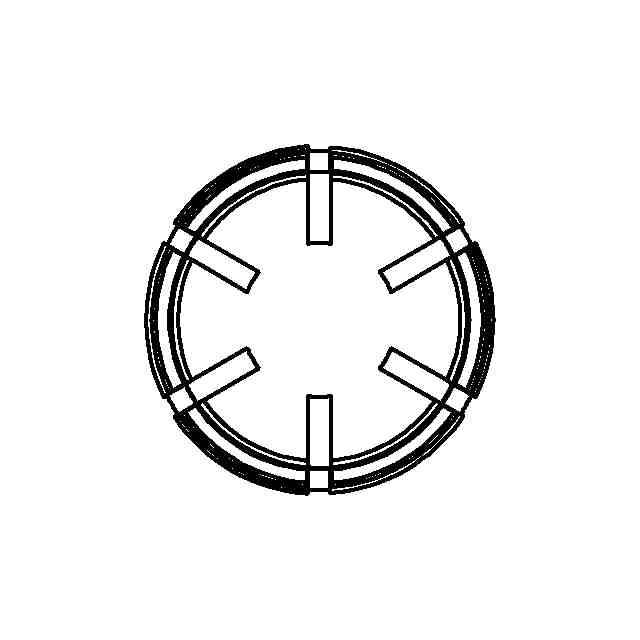

意匠に係る物品の説明本願意匠に係る物品は、たとえばロープロファイル対応パソコンまたは屋外等多様な箇所において、各種部材を配置、接続、固定等するために使用されるものである。接着ベース部の円筒側突起は平面視60度ずつずれており、重ならない様に配置されている。本体との嵌合時に、接着ベース部の上側突起は本体に先に嵌合し、仮固定され、さらに押し込むと下側突起が本体内壁の突起と干渉し大きな抵抗が発生し接着ベース部により粘着テープを押し付け粘着テープのさらなる貼付け力を引き出すことができる。また、接着ベース部底面の中心をつなぎ合わせたことで全体的に剛性感があり、固定具本体嵌合時に接着ベース部に抵抗が発生し、粘着テープを被着体(基板)にシッカリと押しつけることが可能となるため前記粘着テープの強度を引き出すことができる。さらに力を加えることで接着ベース部が固定具本体に完全に格納され、抵抗感が抜けた時点で、押し込み完了の合図となる。

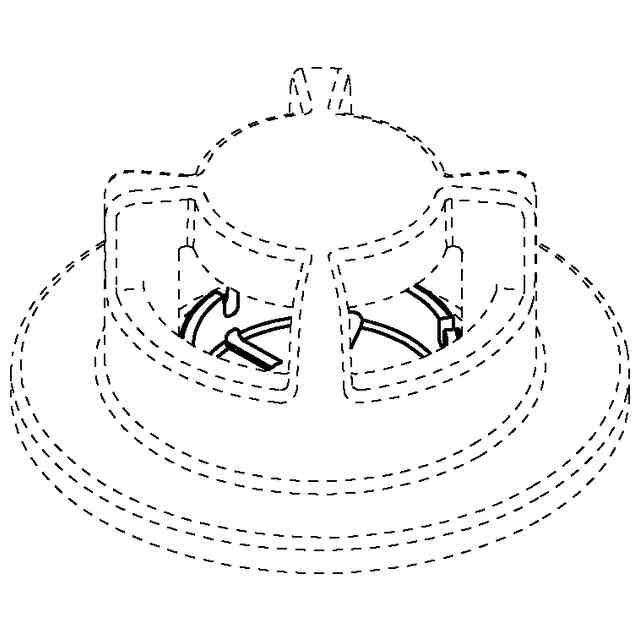

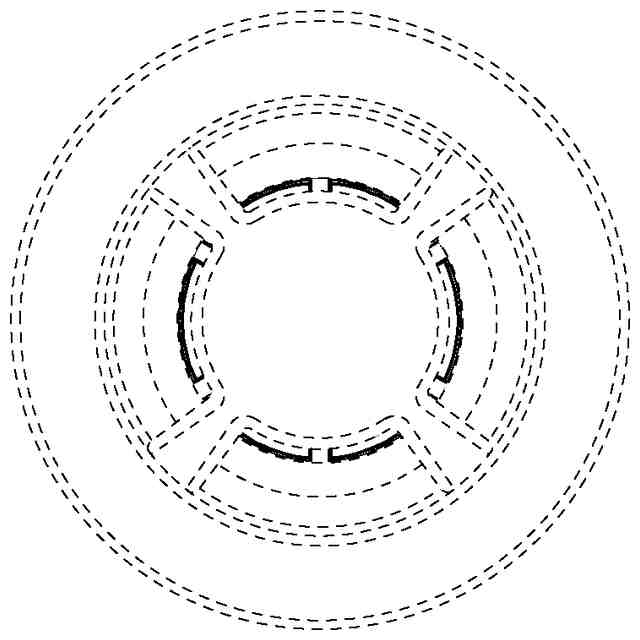

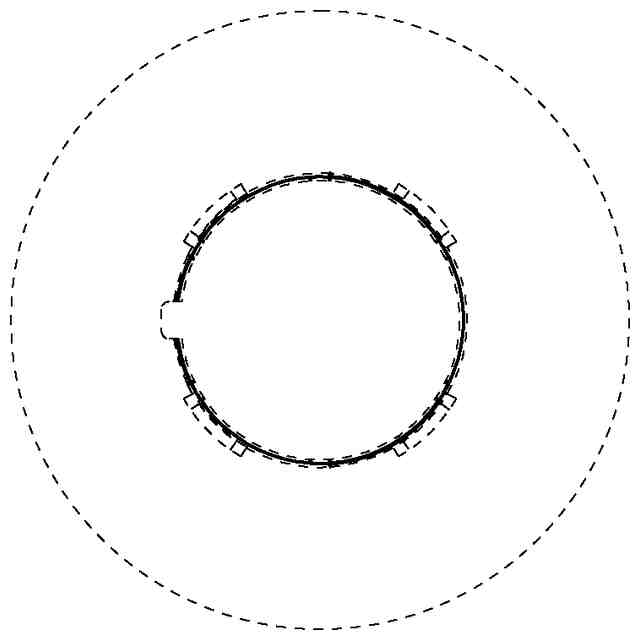

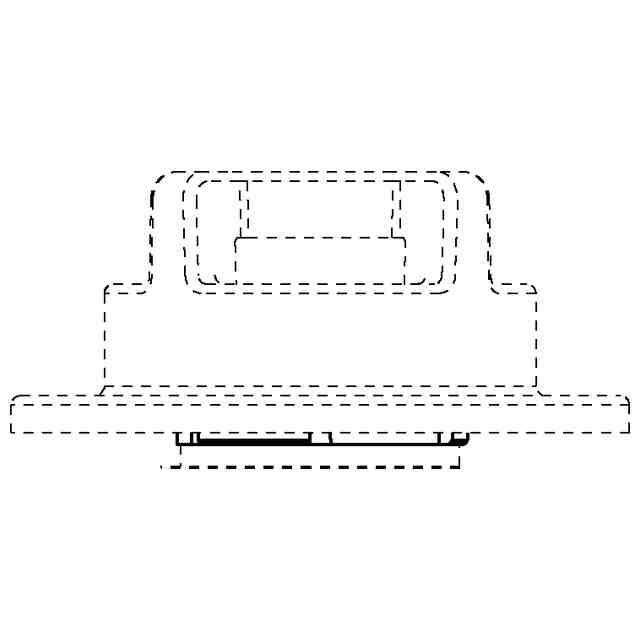

意匠の説明実線で表した部分が意匠登録を受けようとする部分である。背面図は正面図と対称に表れる。右側面図は左側面図と同一に表れる。

関連意匠
