意匠ウォッチ

発行日2025-09-24
公報種別意匠公報(S)
登録番号1809023
登録日2025-09-12
意匠に係る物品電気スタンド
意匠分類D3-3300(発光具及び照明器具)
出願番号2025007406
出願日2025-04-11
意匠権者株式会社ビックカメラ
代理人個人

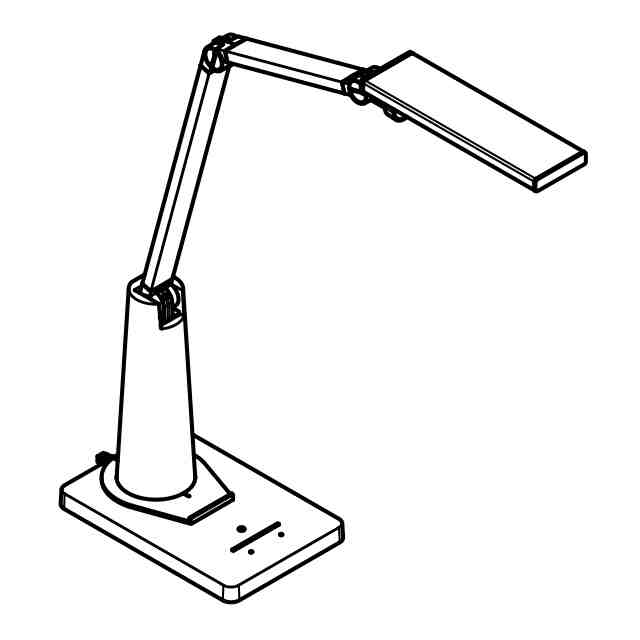

意匠に係る物品の説明本物品は、平坦な場所に載置される台座部と、台座部に対して鉛直方向を軸として回動自在に台座部の上方にテーパ状に延設された可動アームベース部と、可動アームベース部と揺動自在に連結された可動アーム部と、可動アーム部の先端側に設けられて光源を有する発光部と、台座部の上面に設置されるとともに、一端側が可動アームベース部の下端外周と係合するC字形状に形成され、他端側が平坦部分から上方に突出した凸部分を有した形状に形成されたスマートフォンホルダ部とを備えている。スマートフォンホルダ部の凸部分にスマートフォン端末の1つの第1端部を接触させて、可動アームベース部の外周にスマートフォン端末の第1端部と反対側の第2端部を接触させてスマートフォン端末を設置して、本物品を使用する。必要に応じて、可動アームベース部を回転軸にしてスマートフォンホルダ部を横方向へ回動させてスマートフォン端末の向きを変えて、本物品を使用する。テーパ状の可動アームベース部の背面には、USBタイプAのポートおよびUSBタイプCのポートが設けられていて、スマートフォンホルダ部に設置したスマートフォン端末をポートとケーブル接続して充電しながら使用することも可能とする。

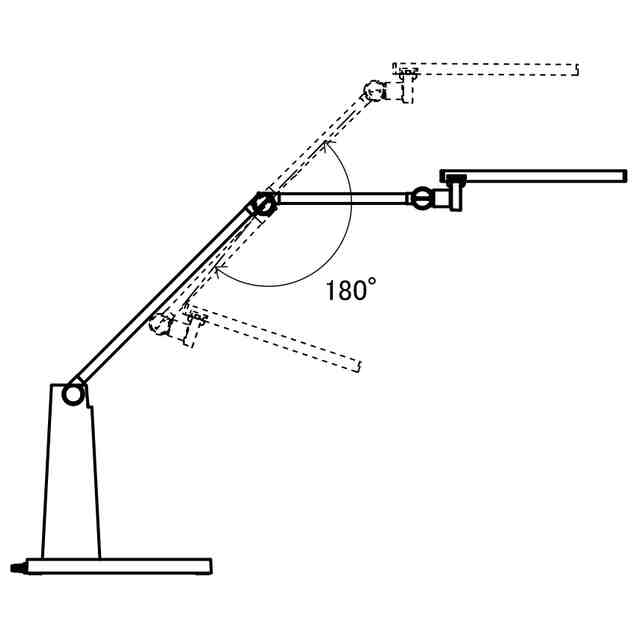

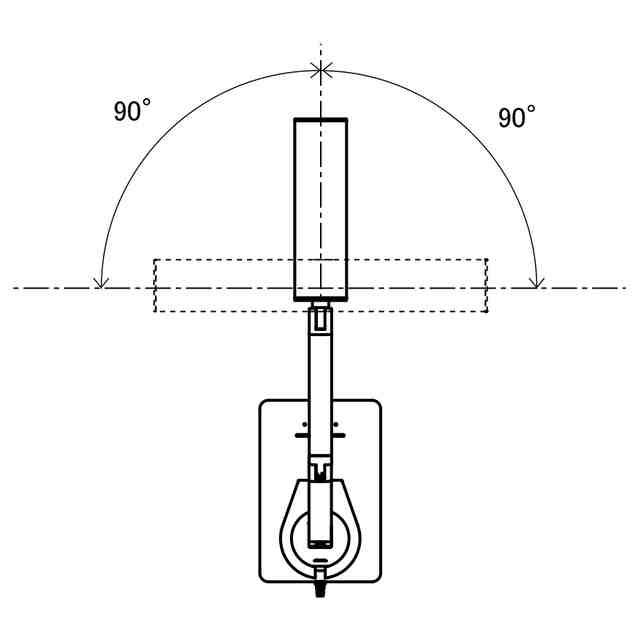

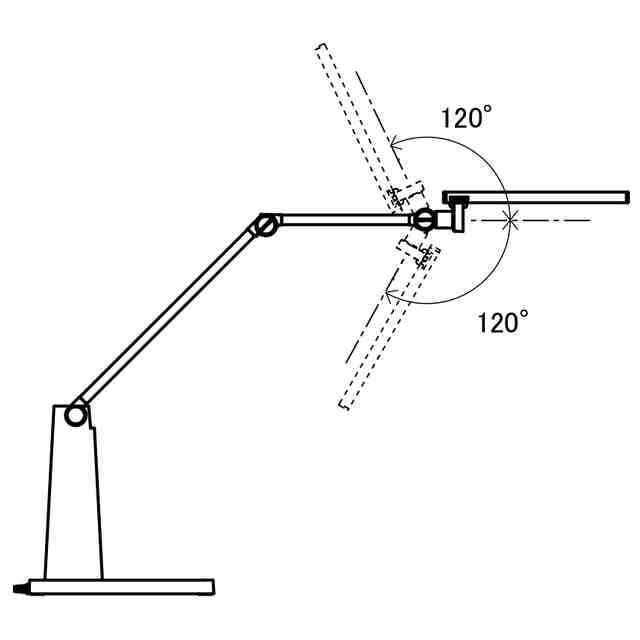

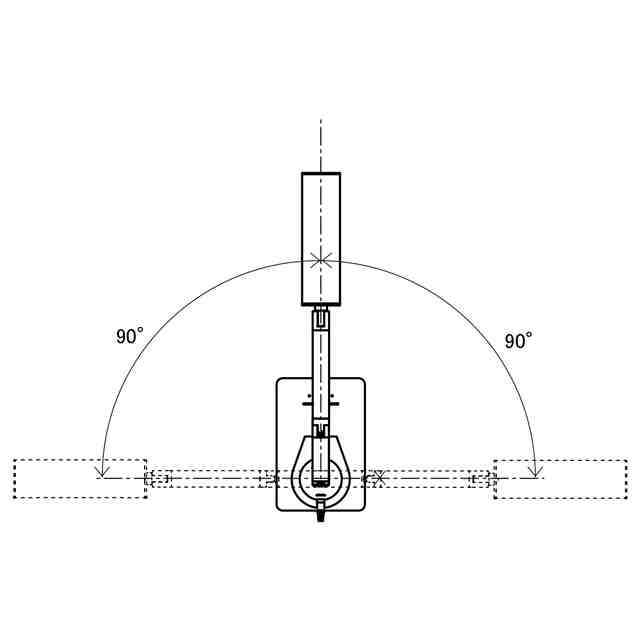

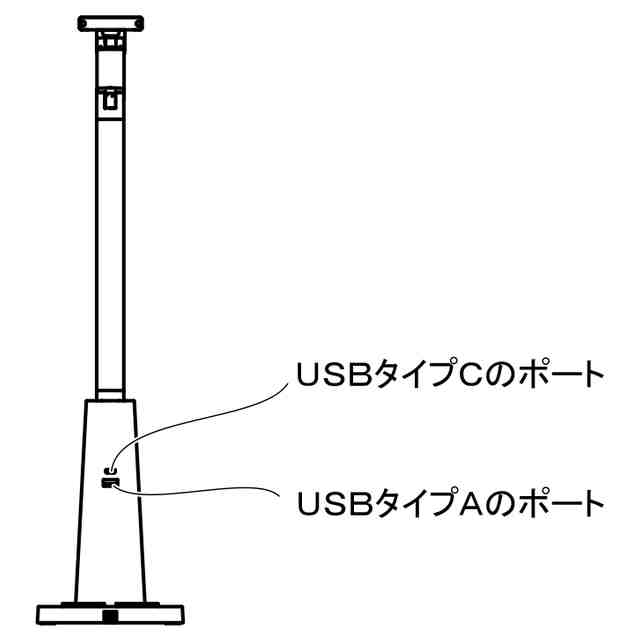

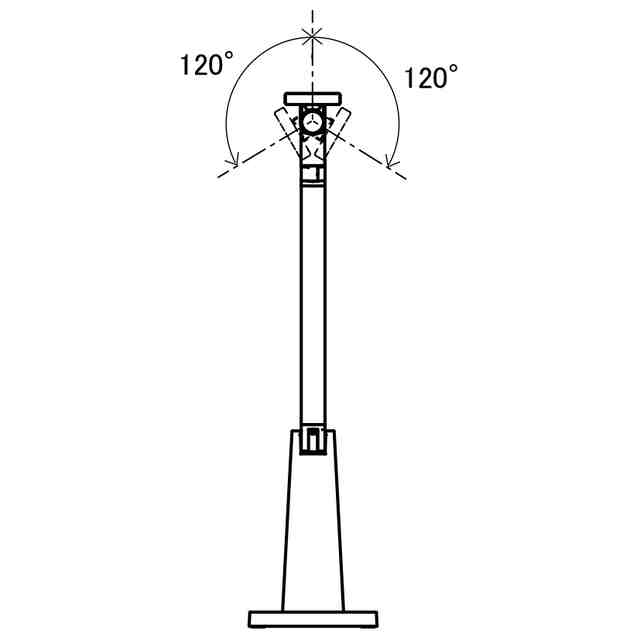

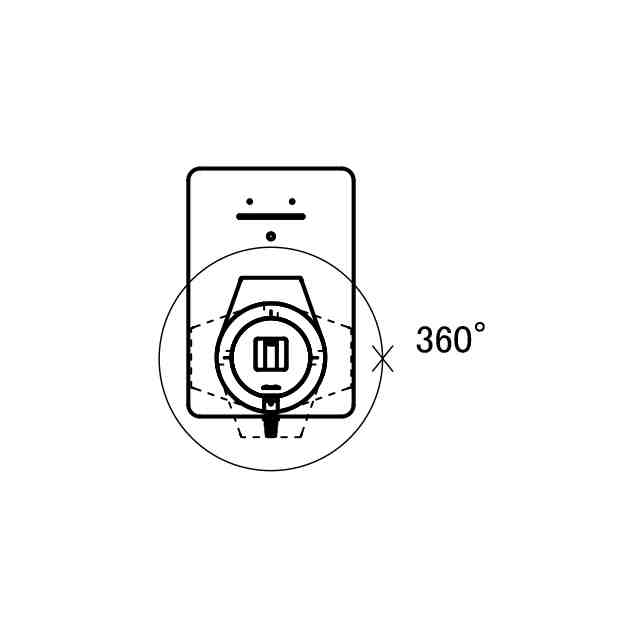

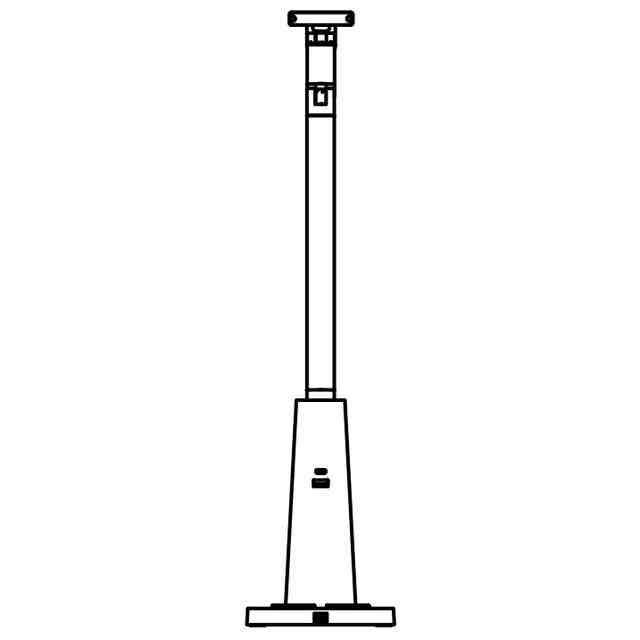

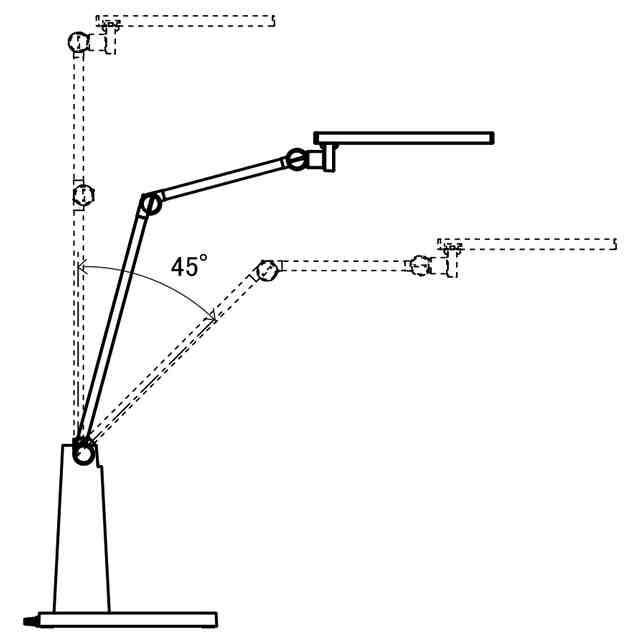

意匠の説明スマートフォンホルダ部は、可動アームベース部を回転軸にして回動自在である。各部の機能を示す参考図(1)に示すように、台座部の上面には、照度センサー、電源スイッチが設けられている。各部の機能を示す参考図(2)に示すように、可動アームベース部の背面には、USBタイプAのポートおよびUSBタイプCのポートが設けられている。使用状態を示す参考図に示すように、スマートフォンホルダ部には、スマートフォン端末がセットされる。台座部から発光部までの間において、6箇所の揺動関節を有していて、発光部の位置や照射方向が自由自在となっている。電源コードの図示を省略する。

関連意匠
