発行日2025-08-15
公報種別意匠公報(S)
登録番号1806165
登録日2025-08-06
意匠に係る物品温度センサ
意匠分類H1-558(基本的電気素子)
出願番号2024021885
出願日2024-10-22
意匠権者三菱マテリアル株式会社
代理人個人

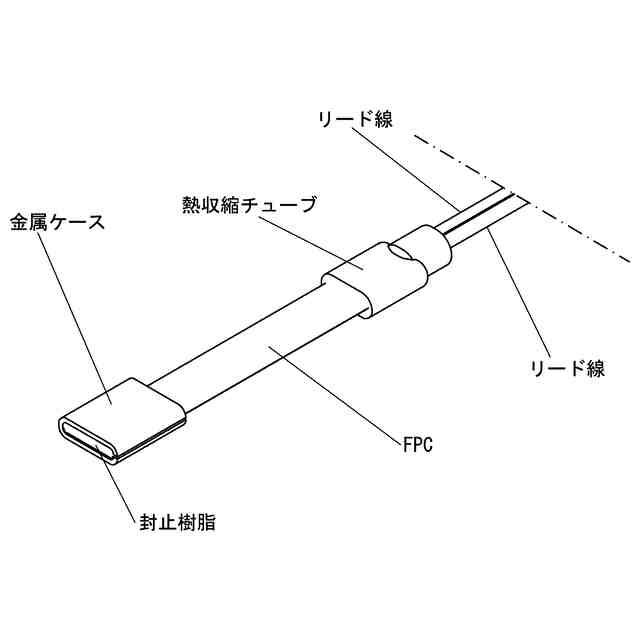

意匠に係る物品の説明本物品は、自動車関連の装置等に用いられる温度センサである。この温度センサは、参考斜視図に示すように、アルミニウム等の金属ケースと、金属ケース内に先端部が挿入状態で前記先端部上にサーミスタ素子(図示略)が設置されて金属ケースの外部に基端側が延出したFPC(フレキシブル基板)と、FPCの基端部に接続された一対のリード線と、リード線とFPCとの接続部を覆う熱収縮チューブと、金属ケース内に充填されサーミスタ素子を封止する封止樹脂とを備えている。

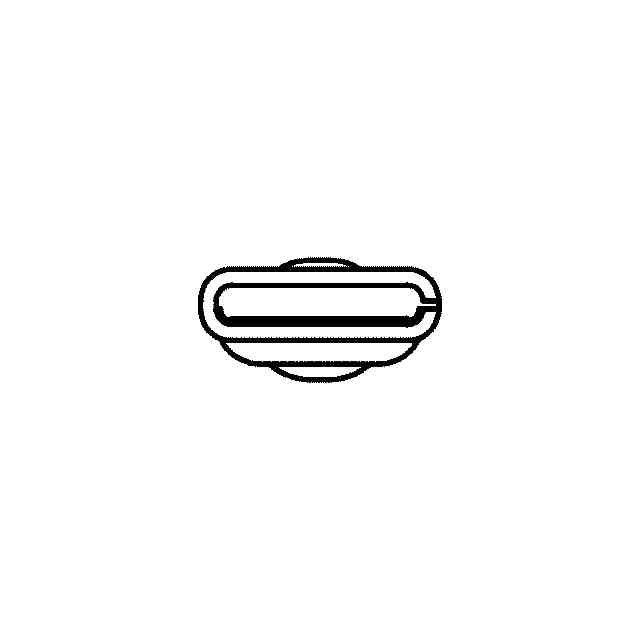

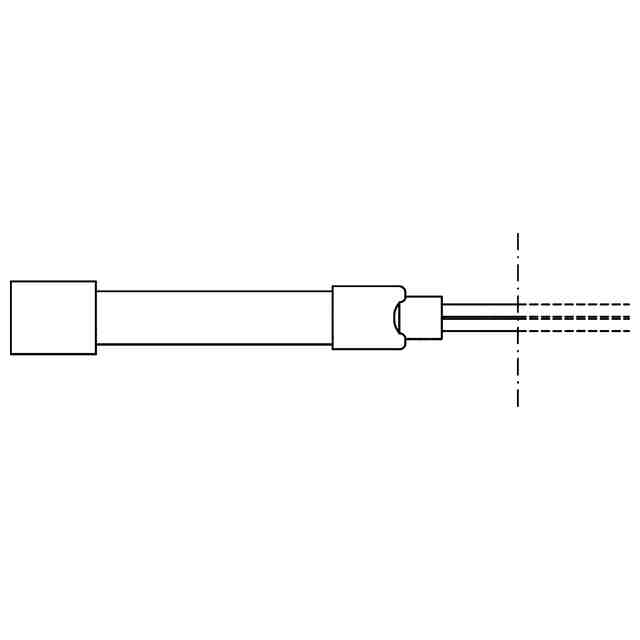

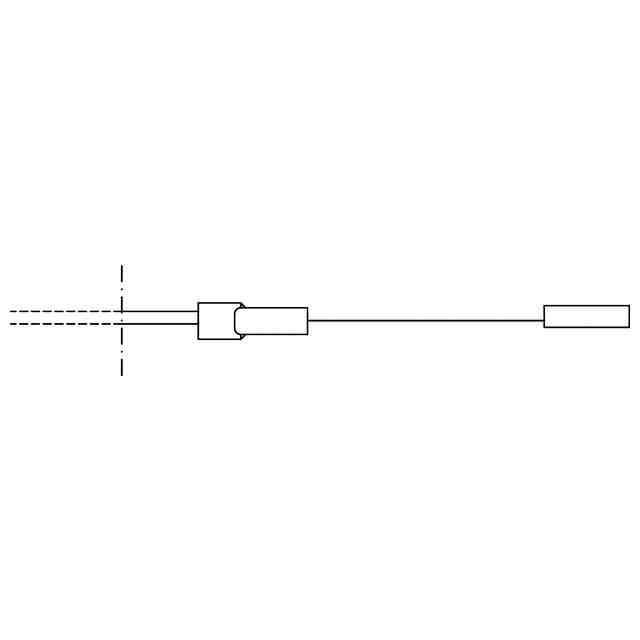

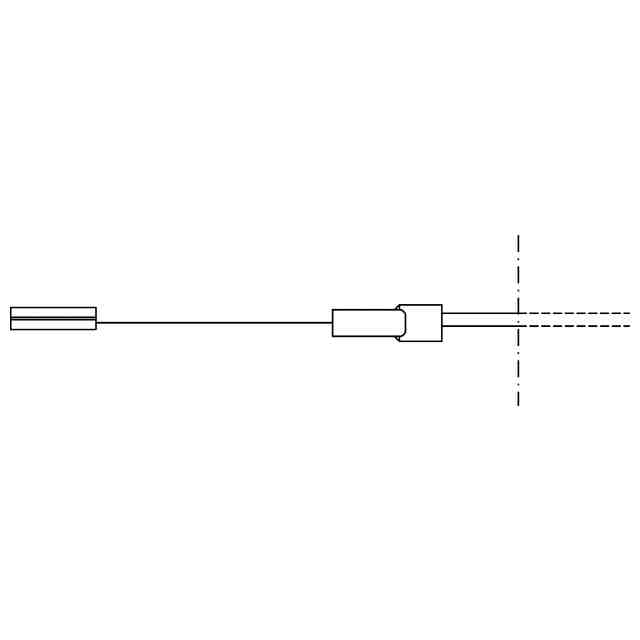

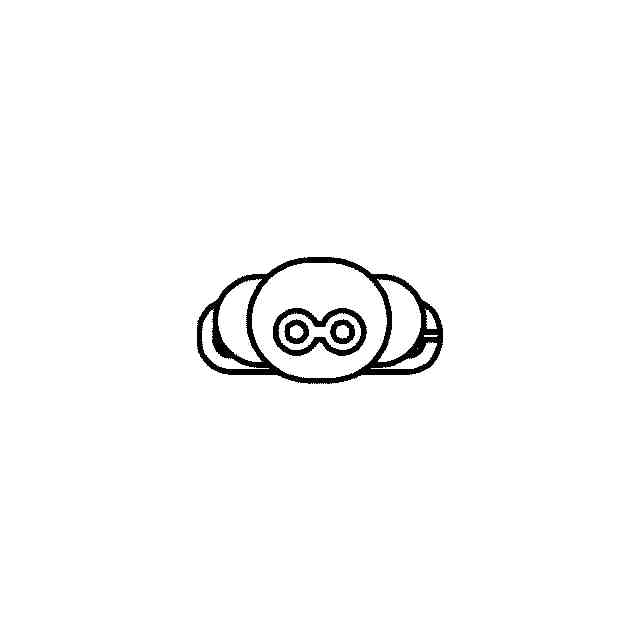

意匠の説明実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。
意匠ウォッチbot のツイートを見る
この意匠をJ-PlatPat（特許庁公式サイト）で参照する
