発行日2025-05-20
公報種別意匠公報(S)
登録番号1798902
登録日2025-05-12
意匠に係る物品電気集塵機用放電線
意匠分類K6-13(化学機械器具)
出願番号2024024287
出願日2024-11-25
意匠権者住友金属鉱山エンジニアリング株式会社,三菱マテリアル株式会社
代理人個人,個人,個人,個人

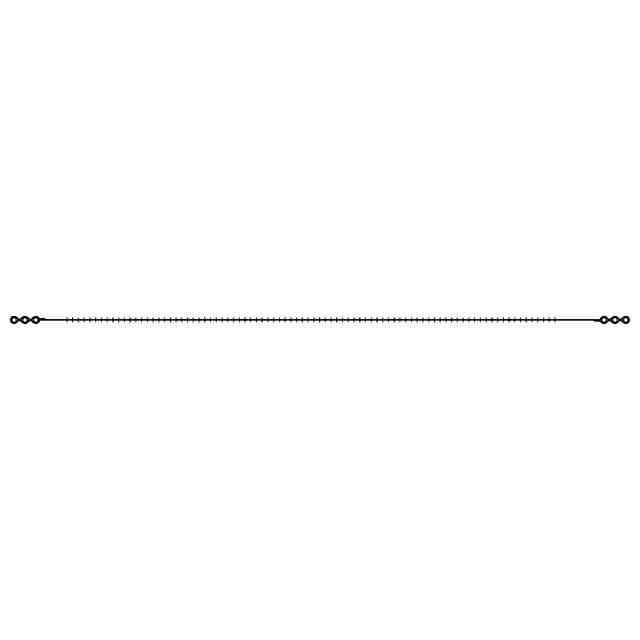

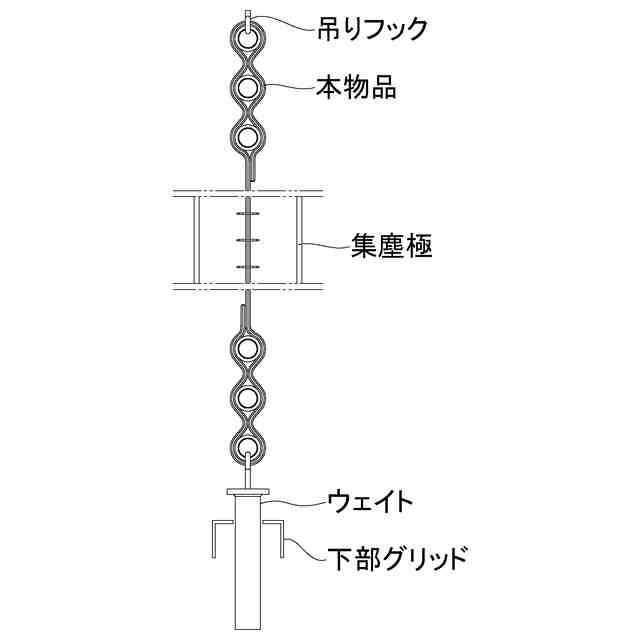

意匠に係る物品の説明本物品は、湿式電気集塵機に用いられる放電線であり、設置の際にフック等を掛けるリングが複数個設けられたことを特徴とするものである。湿式電気集塵機の放電線は、使用開始後数年経過すると、ダスト付着、自励振動等により伸びが生じ、ウェイトが下部グリッド上に載ると撓むことがあり、放電線に撓みを生じると集塵極に接近することによるスパークや断線、あるいは集塵極が損傷して、電気集塵機の集塵性能を低下させる原因となる。本物品は、「使用状態を示す参考図」に示すとおり、上下のリング部に、上部グリッド及びウェイトに設けられたフック等を掛けて集塵極の略中央部に設置され、放電線が伸びた場合、リング位置を掛け変えるだけで、放電線の加工および溶接を行う必要なく容易に撓みを解消することができる。

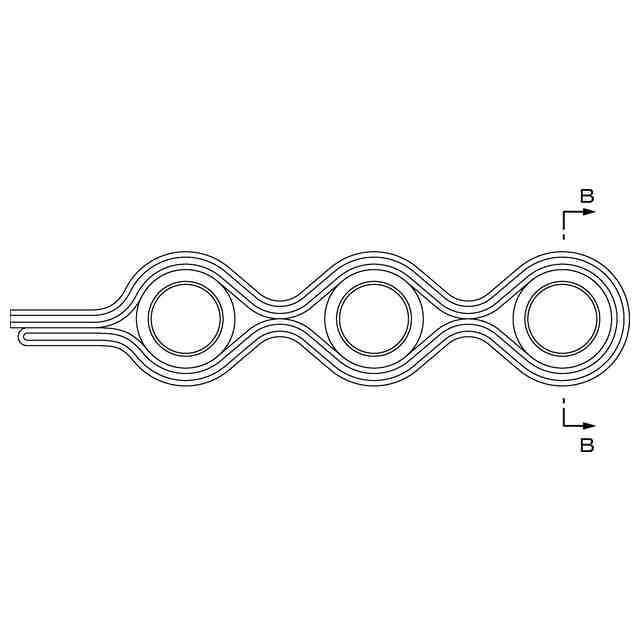

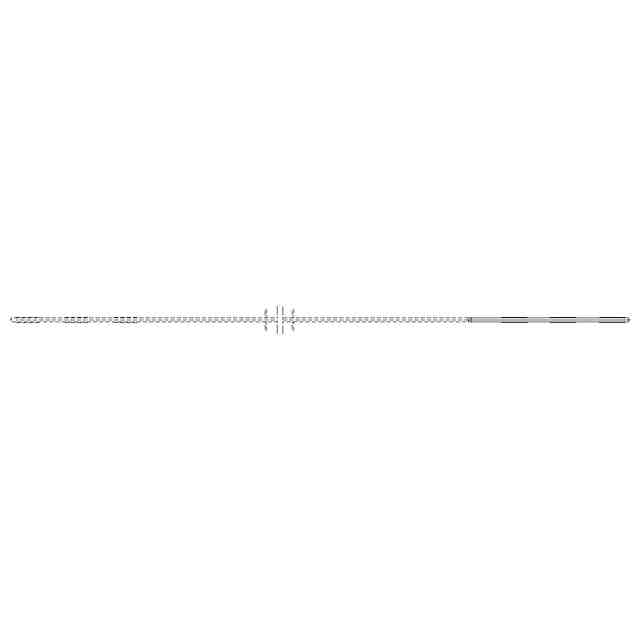

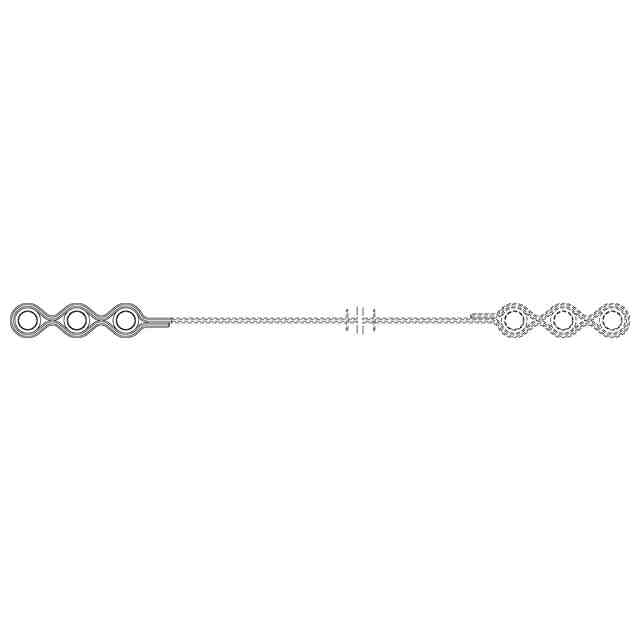

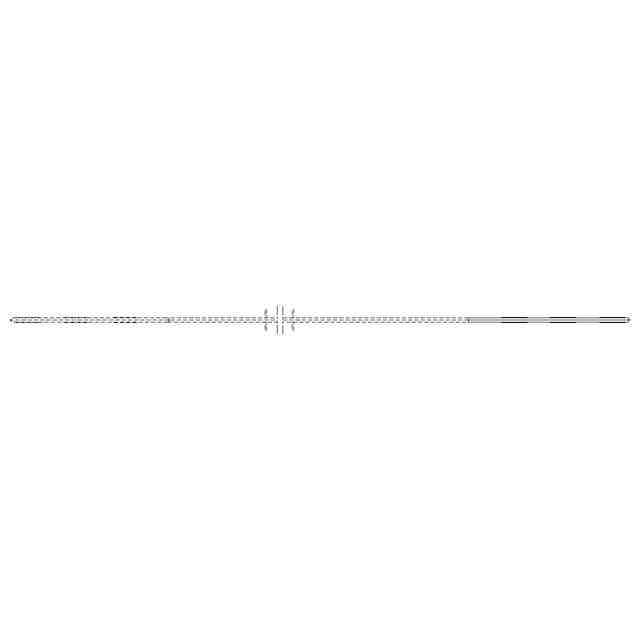

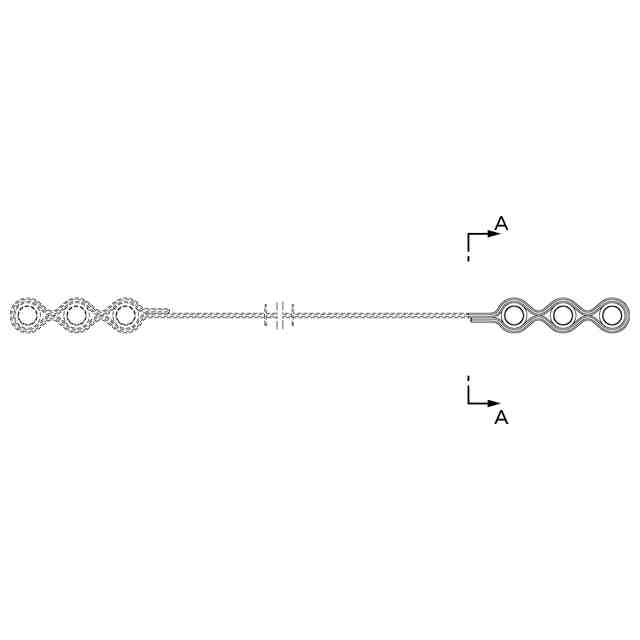

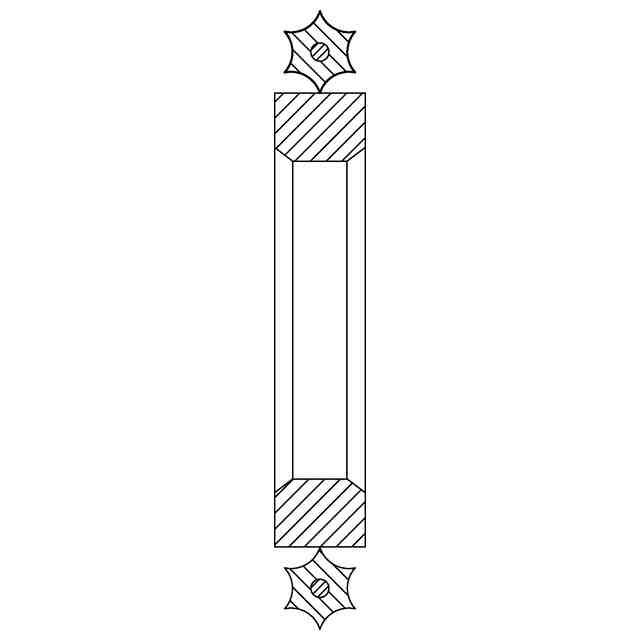

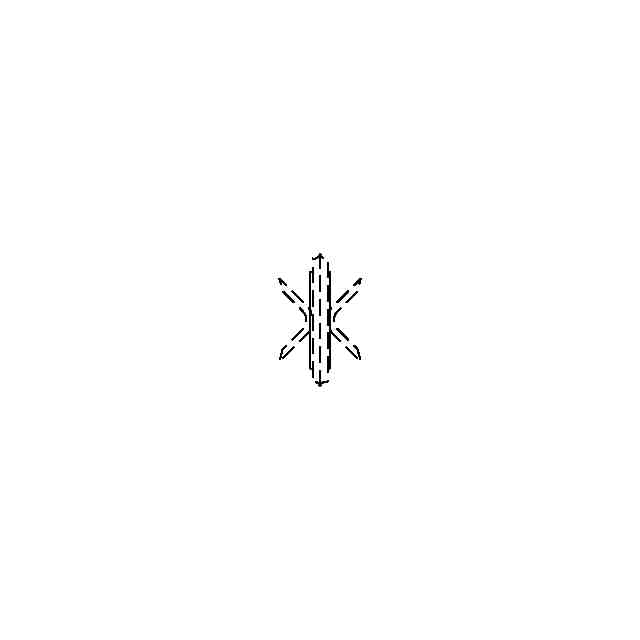

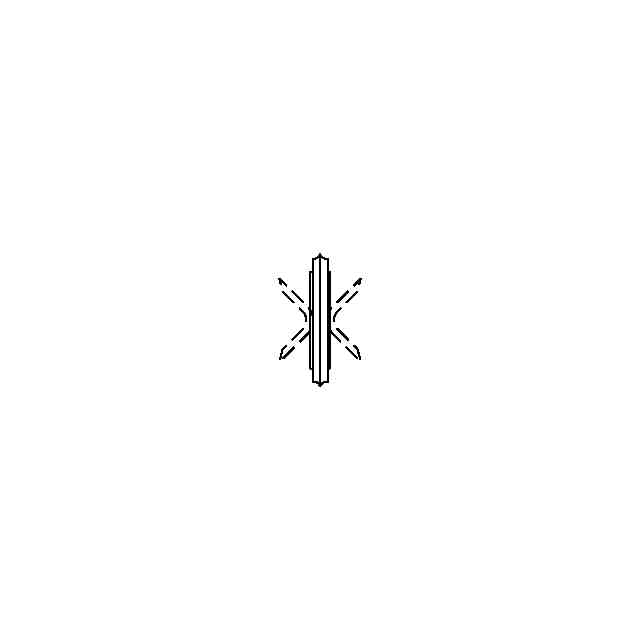

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。「A-A部分拡大図」及び「B-B線拡大断面図」を含めて意匠登録を受けようとする部分を特定している。省略箇所の図面上の寸法は、517.5mmである。

関連意匠
