意匠ウォッチ

発行日2025-08-13
公報種別意匠公報(S)
登録番号1805908
登録日2025-08-04
意匠に係る物品防爆形照明器具用遮光ルーバ
意匠分類D3-94(発光具及び照明器具)
出願番号2024026660
出願日2024-12-24
意匠権者星和電機株式会社
代理人弁理士法人あーく事務所

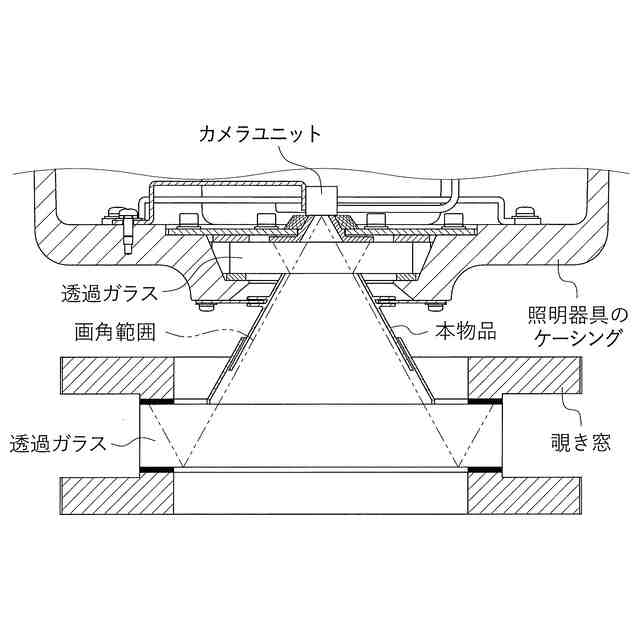

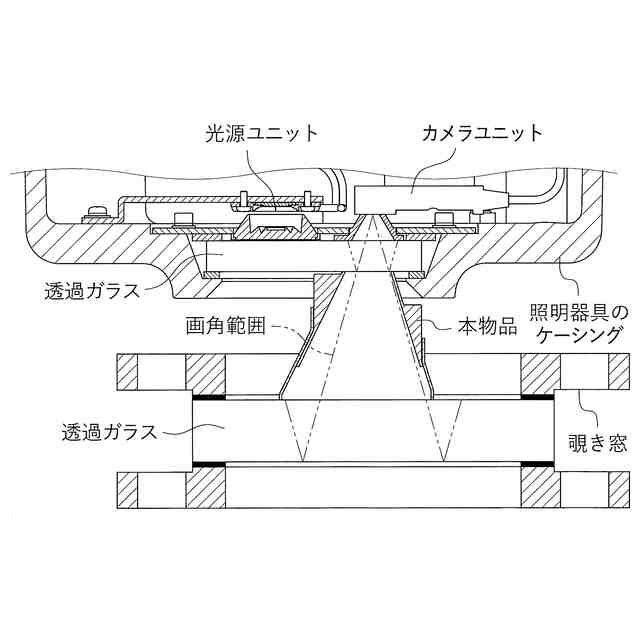

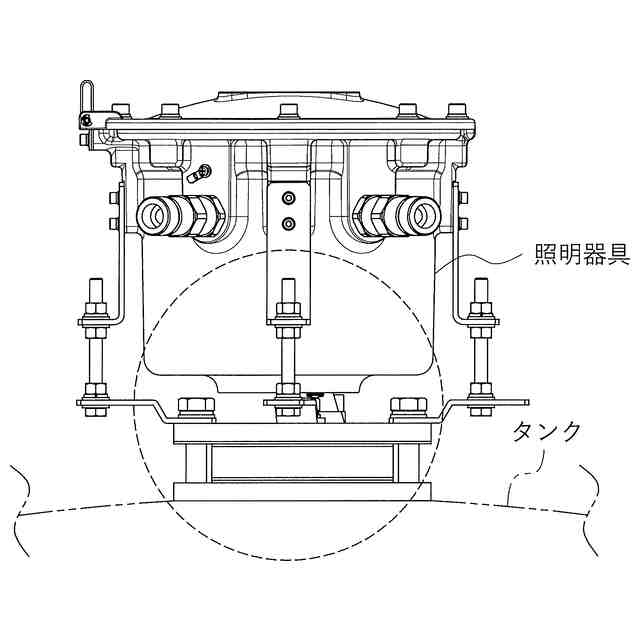

意匠に係る物品の説明本物品は、使用状態を示す参考図1～3に示すように、例えばタンク内の貯留物の状態を監視する目的で該タンクの覗き窓に設置される、光源ユニット及びカメラユニットを備えた照明器具において、該照明器具側の透過ガラスとタンクの覗き窓側の透過ガラスとの間に装着され、光源ユニットから照射され覗き窓側の透過ガラスによって反射された光がカメラユニットのカメラの画角範囲内に達するのを遮るためのものであり、相互に摺動自在な2部材から構成されたものである。このような相互に摺動自在な2部材から構成されているため、タンクや照明器具のケーシングの形状等に起因してタンクと照明器具との間隔にバラツキが生じてもこれを吸収しながら遮光状態を確保することができる。

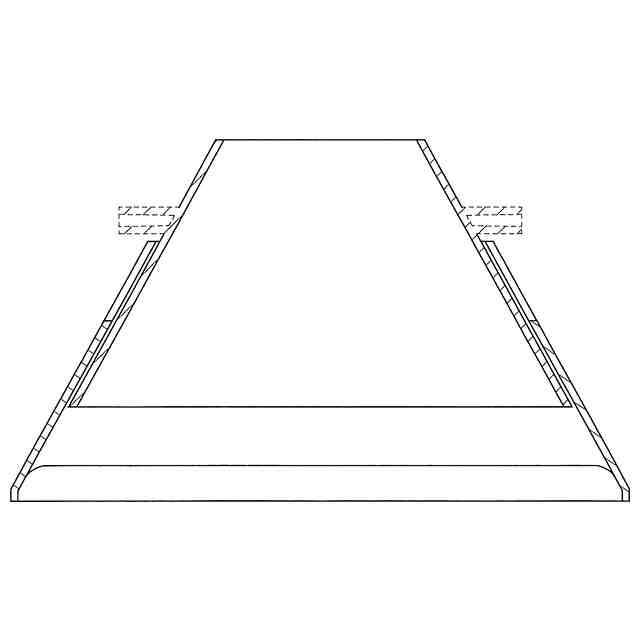

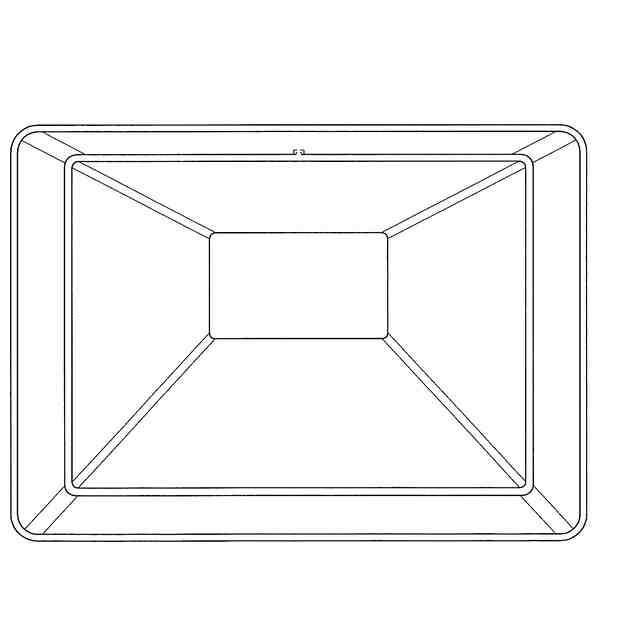

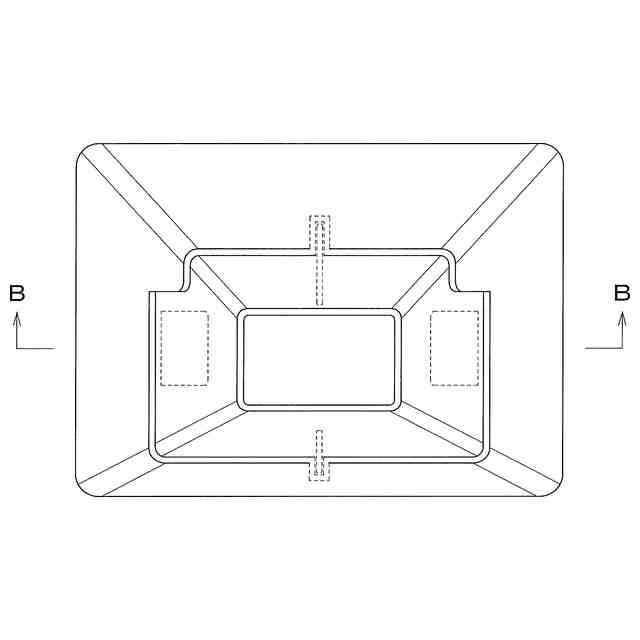

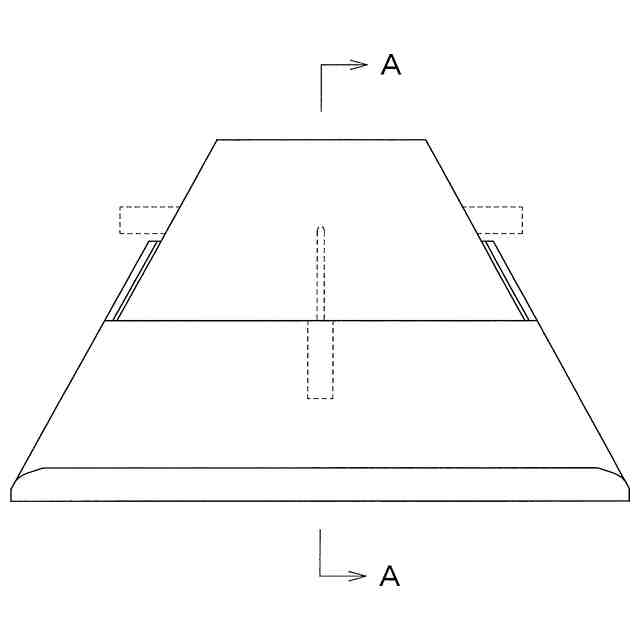

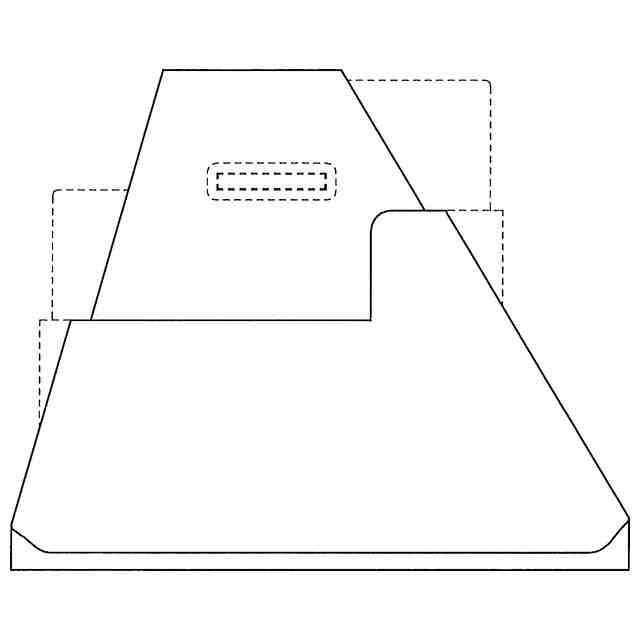

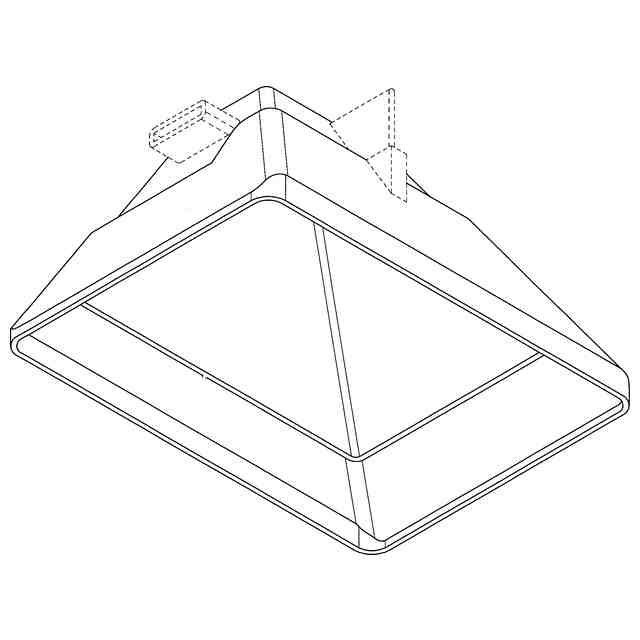

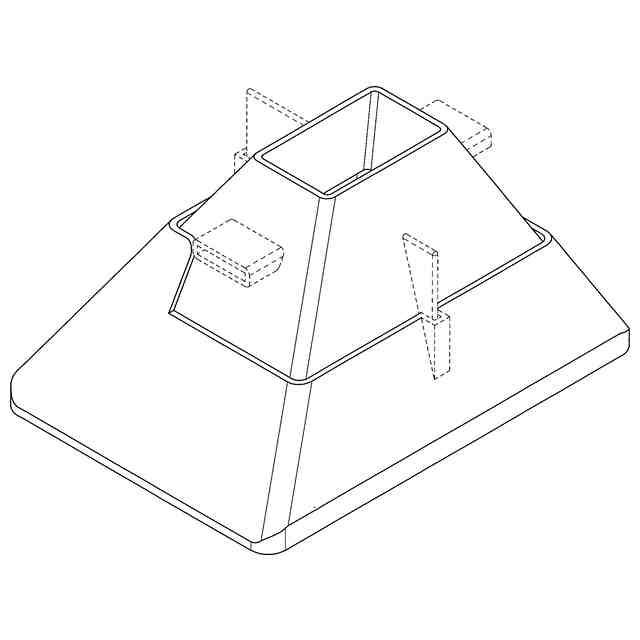

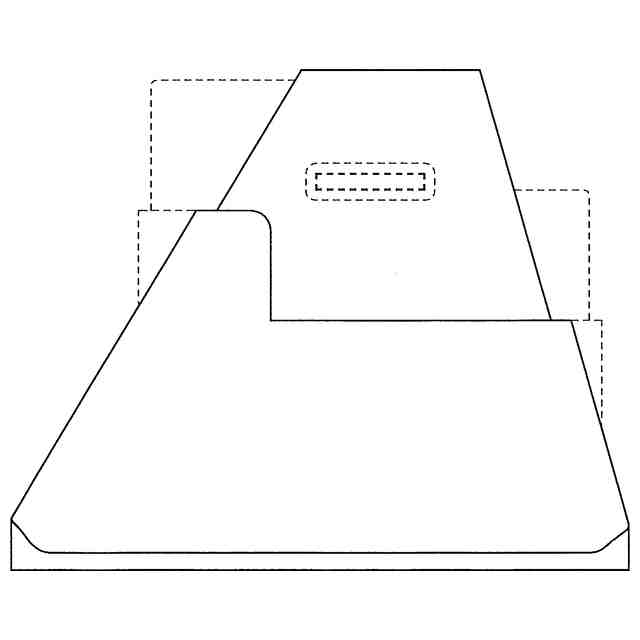

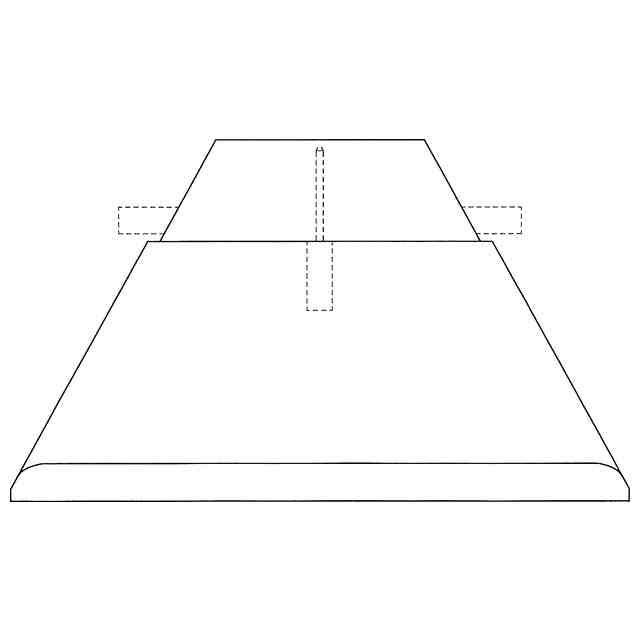

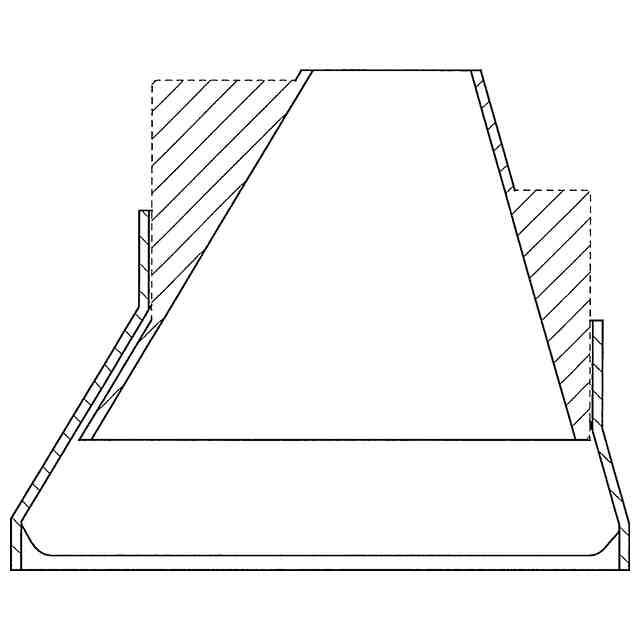

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。斜視図1、斜視図2、A-A断面図およびB-B断面図を含めて意匠登録を受けようとする部分を特定している。斜視図1、斜視図2、平面図および底面図において表されている曲面部の細線は、模様を表す線ではなく、立体表面の形状を表す線である。

関連意匠
