意匠ウォッチ

発行日2025-07-04
公報種別意匠公報(S)
登録番号1802938
登録日2025-06-26
意匠に係る物品コンセントカバー
意匠分類H2-4249(回転電気機械、配電機械器具)
出願番号2025003058
出願日2025-02-18
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人Vesta国際特許事務所

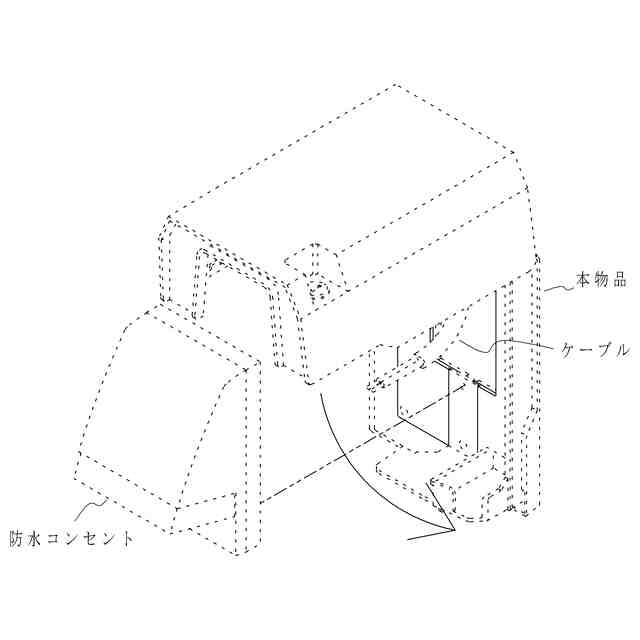

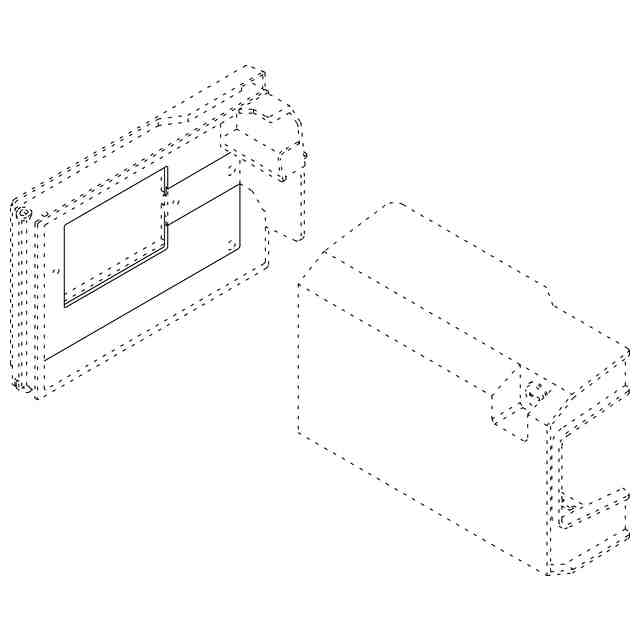

意匠に係る物品の説明本物品は、建物の外壁等に設置されるコンセントを覆って保護するコンセントカバーに関するものである。使用状態参考図1及び2により説明すると、本物品は、基台と、当該基台に回動自在に組み付けられる蓋体とからなり、前記基台の固定部に防水コンセントを固定することで前記基台を介して防水コンセントを建物の外壁に固定し、前記蓋体を閉じて防水コンセントを保護することができる。また、前記固定部は前記基台に対し着脱自在に形成されており、当該固定部を取り外すことで開口部から前記基台の外部まで連通するスリットが形成され、本物品の取付箇所にケーブルが先行して配線されている場合等において、前記スリットによってケーブルを端部以外の長手方向途中からでも前記開口部に挿通することができる。

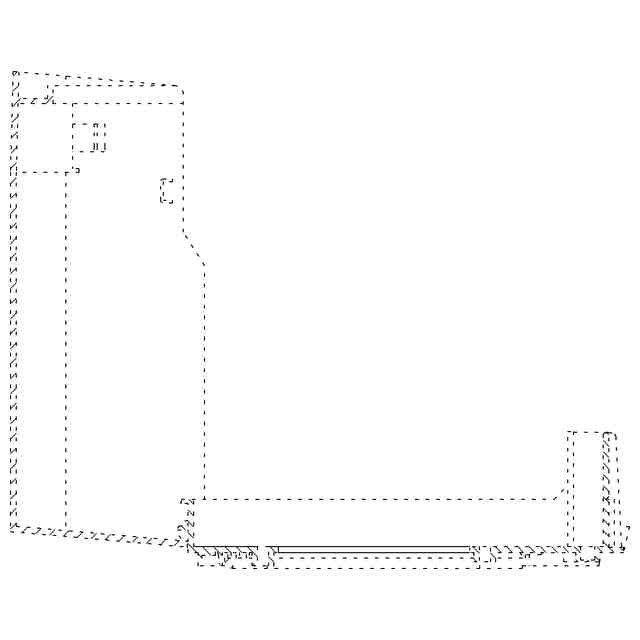

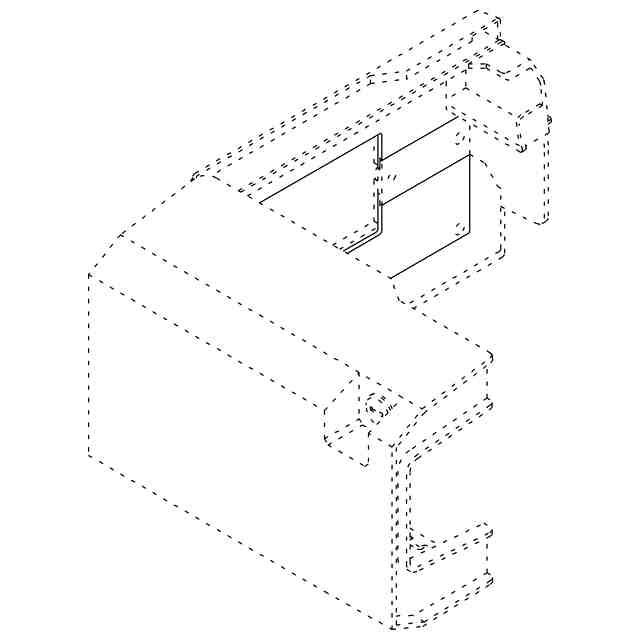

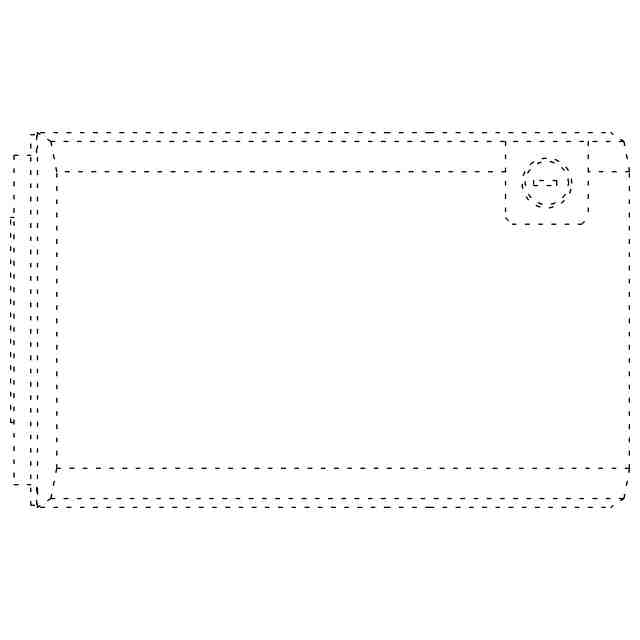

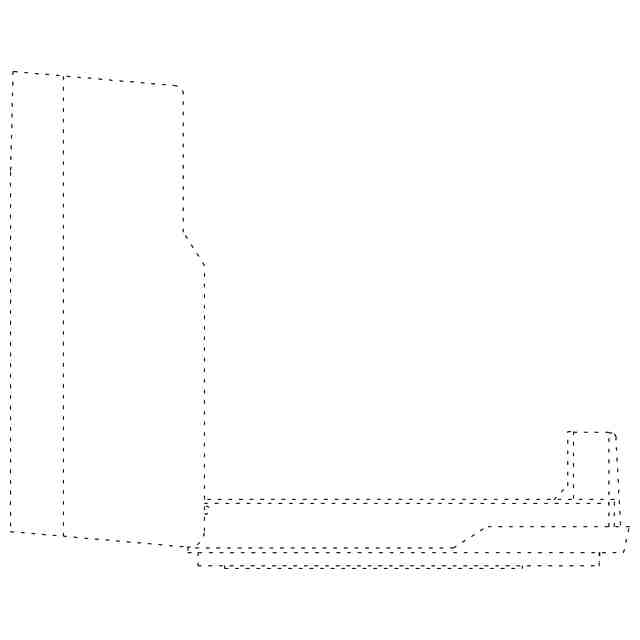

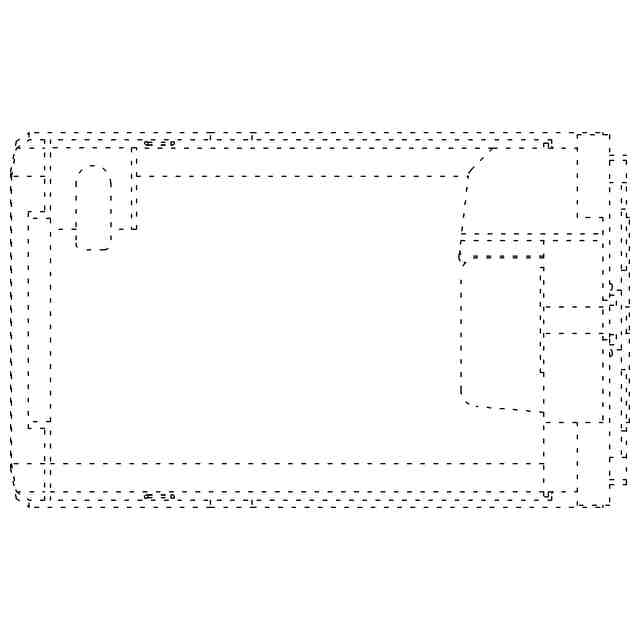

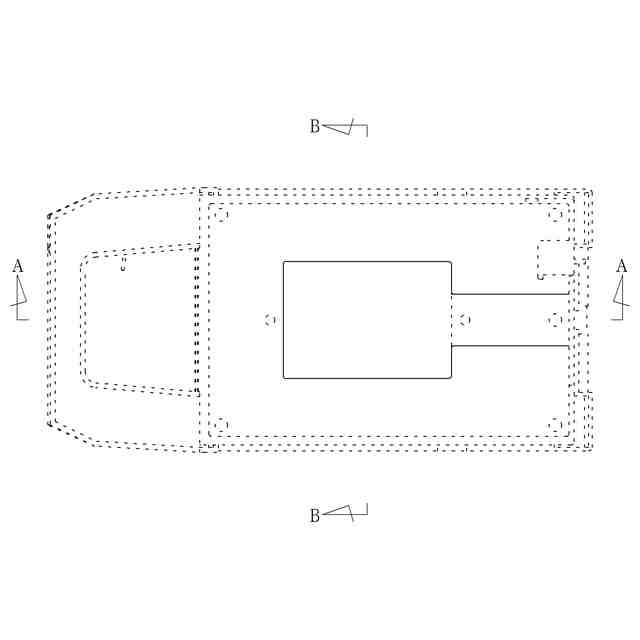

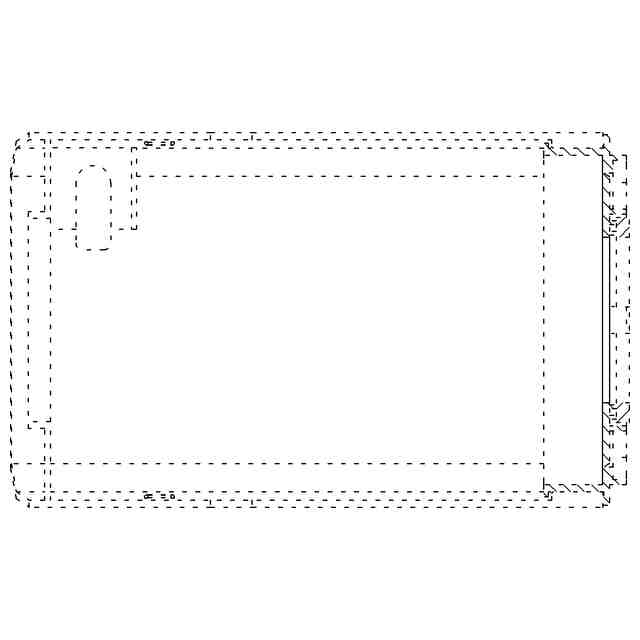

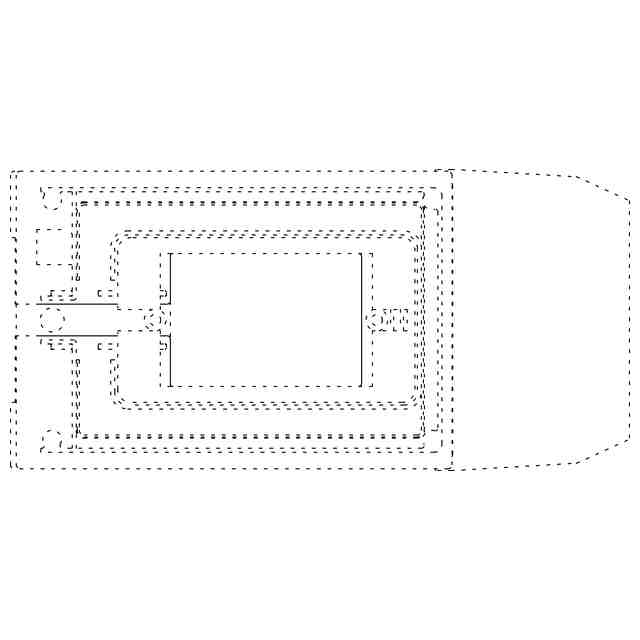

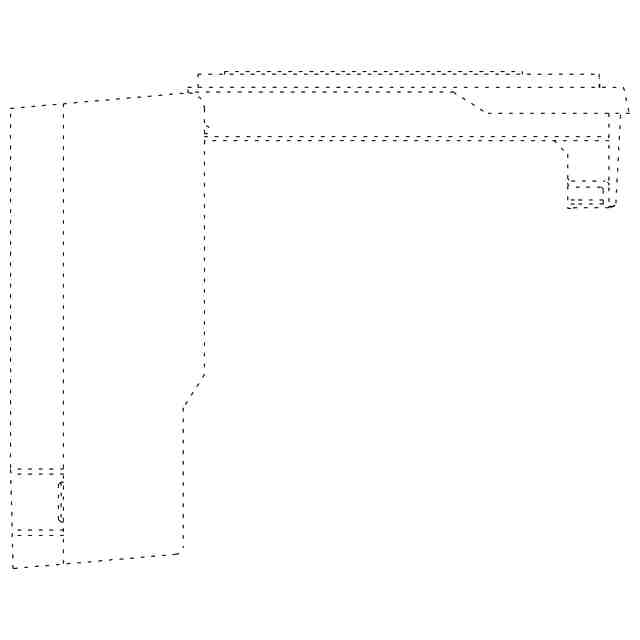

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図及びB-B線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。

関連意匠
