意匠ウォッチ

発行日2025-04-15
公報種別意匠公報(S)
登録番号1796082
登録日2025-04-07
意匠に係る物品配線用ボックス
意匠分類H2-4230(回転電気機械、配電機械器具)
出願番号2024009948
出願日2024-05-17
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人Vesta国際特許事務所

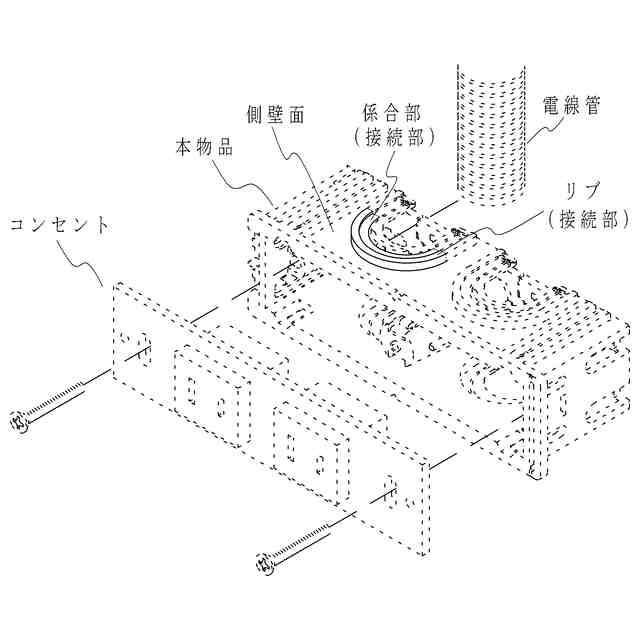

意匠に係る物品の説明本物品は、壁面等にスイッチやコンセント、LANケーブルのモジュラージャック等を設置するために使用する配線用ボックスに関するものである。使用状態参考図により説明すると、本物品は、背面側から本物品に向かって電線管の先端を嵌め込んで接続できる接続部が形成されている。当該接続部は、側壁面から立設するリブと、当該リブの内面から突出し電線管と係合する係合部と、からなり、当該係合部が前記リブによって側壁面より外側に位置するように形成されているため、電線管の先端が本物品内部に入り込み過ぎないように電線管を嵌め込むことができる。

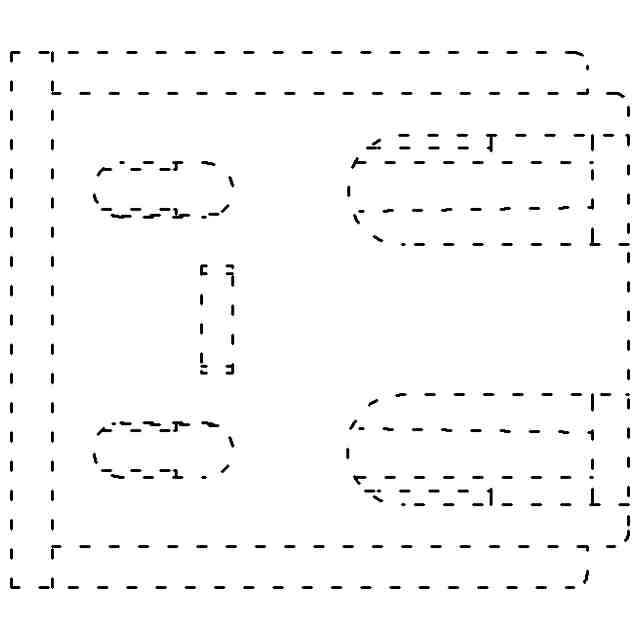

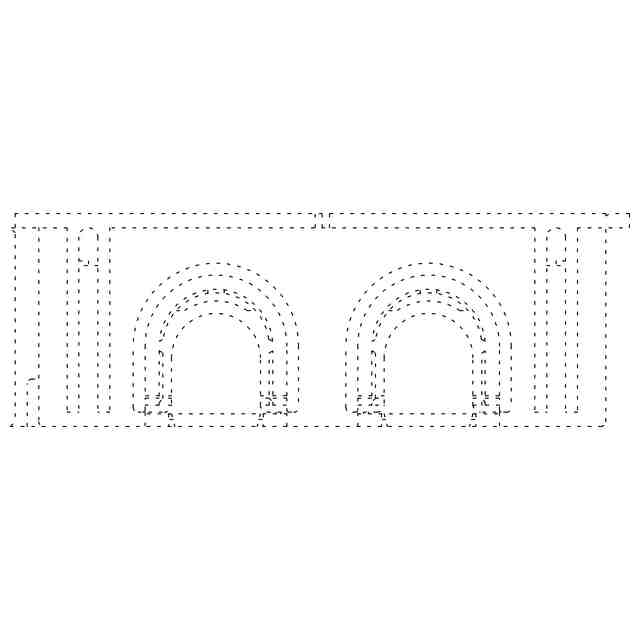

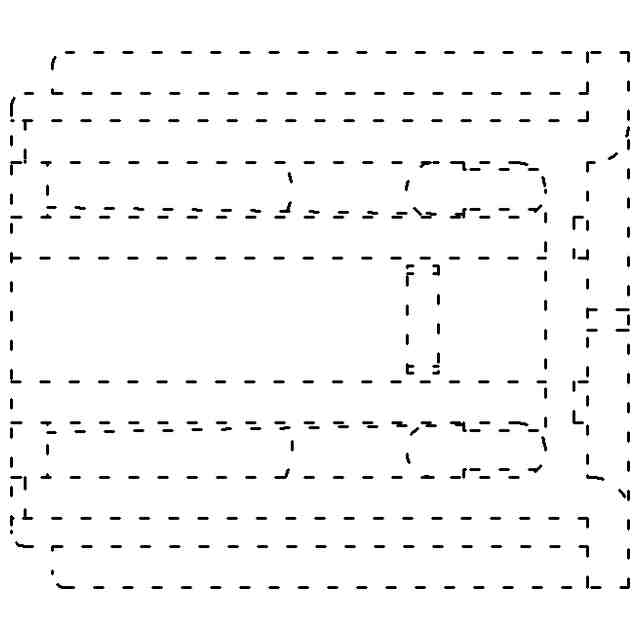

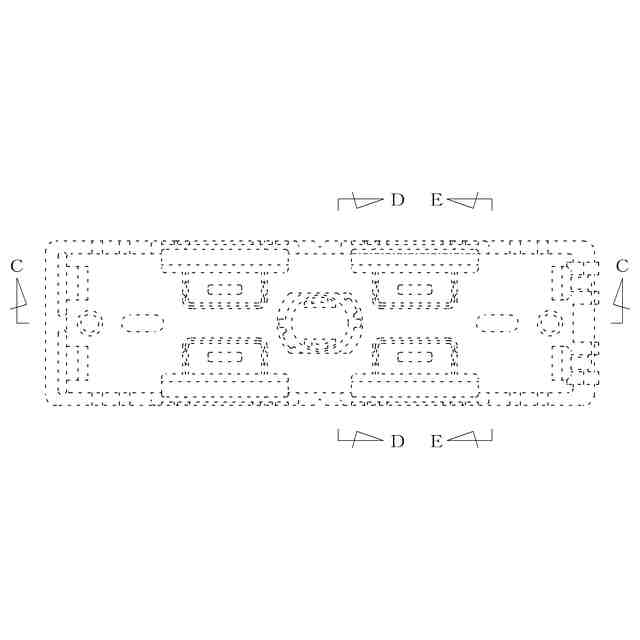

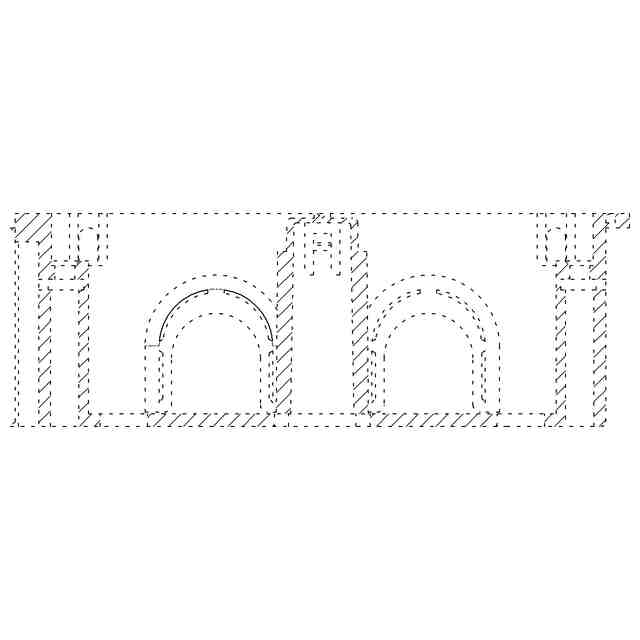

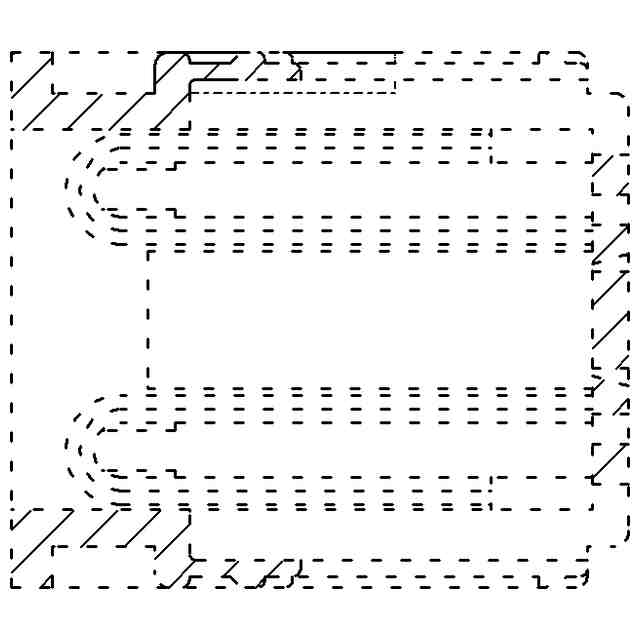

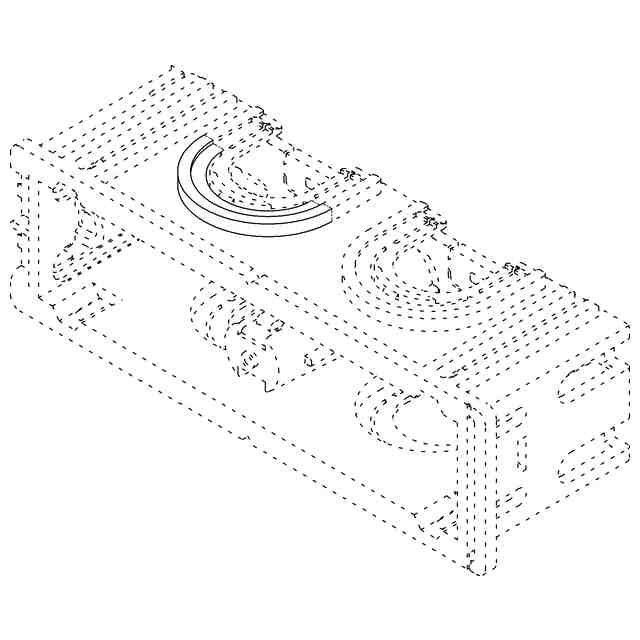

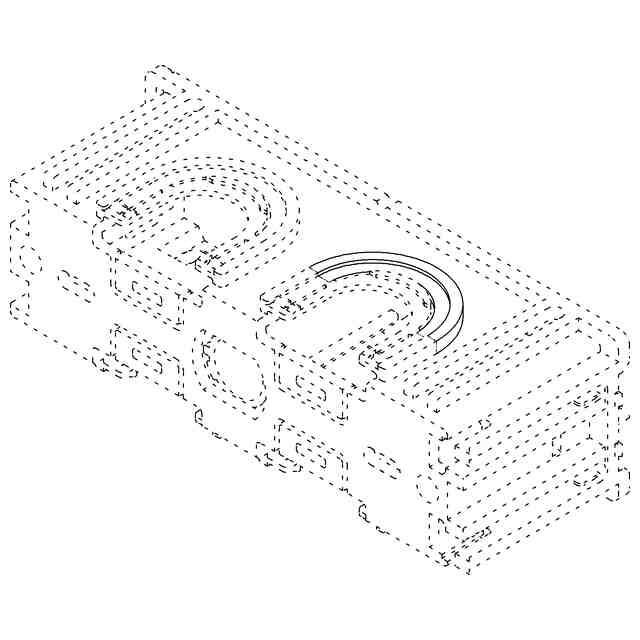

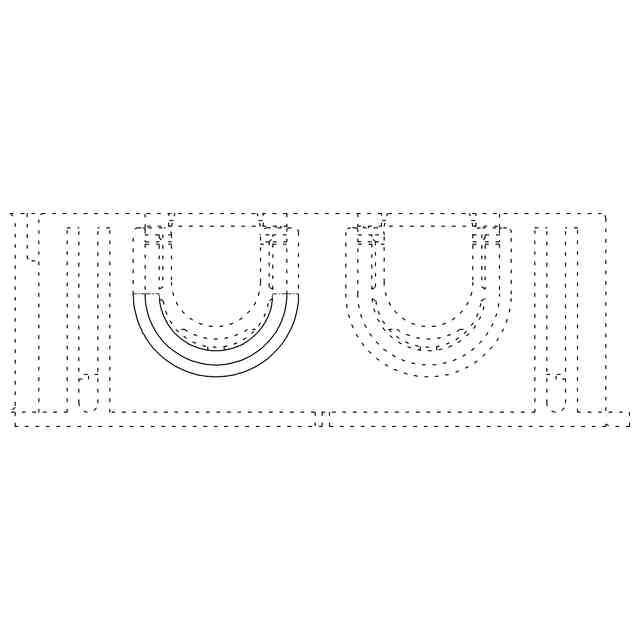

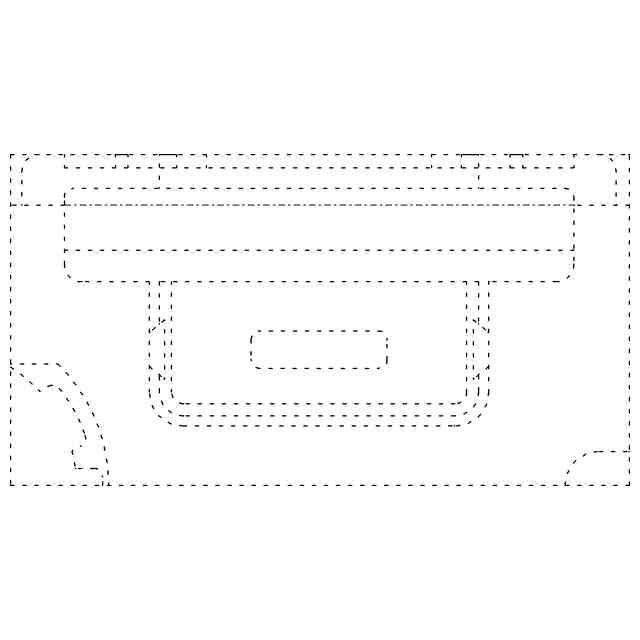

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図及びB-B線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。一点鎖線は部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。

関連意匠
