発行日2025-07-04
公報種別意匠公報(S)
登録番号1802897
登録日2025-06-26
意匠に係る物品エントランスキャップ
意匠分類M2-440(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024023955
出願日2024-11-20
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人Vesta国際特許事務所

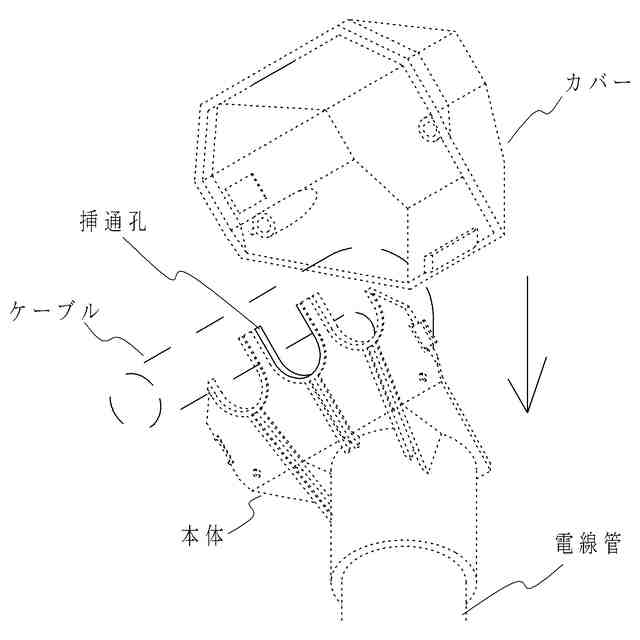

意匠に係る物品の説明本物品は、電線管等の端部に取り付けられ、当該電線管にケーブルを引き込むためのエントランスキャップに関するものである。使用状態参考図により説明すると、本物品は、挿通孔が形成された本体と、当該本体に覆いかぶさるカバーとからなり、前記挿通孔は、略U字に形成されることでケーブルをその長手方向の中間からでも挿通可能であるとともに、カバーを被せることで略U字状の開放部分が覆われてケーブルが飛び出すことのない挿通孔として完成される。

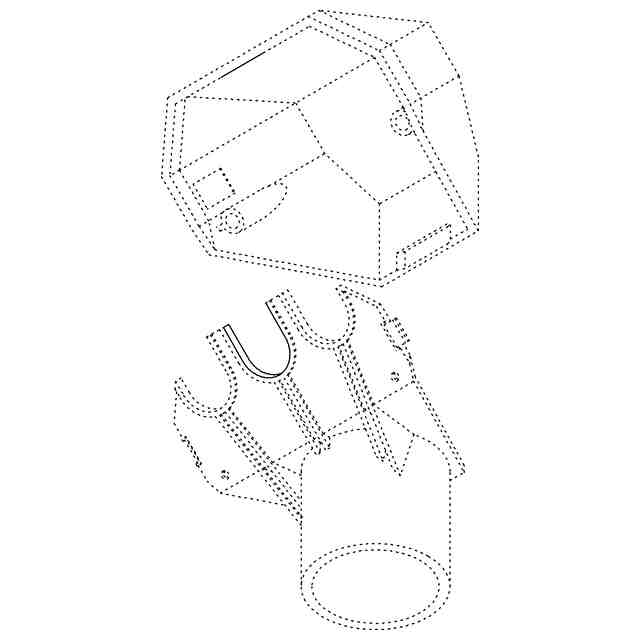

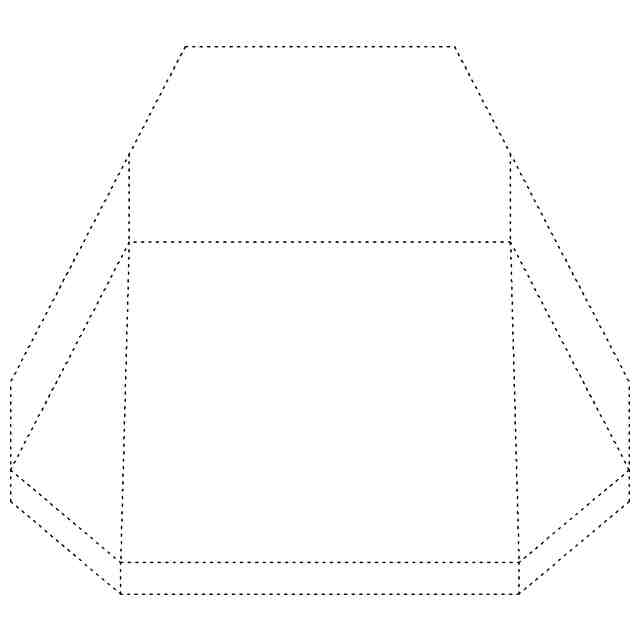

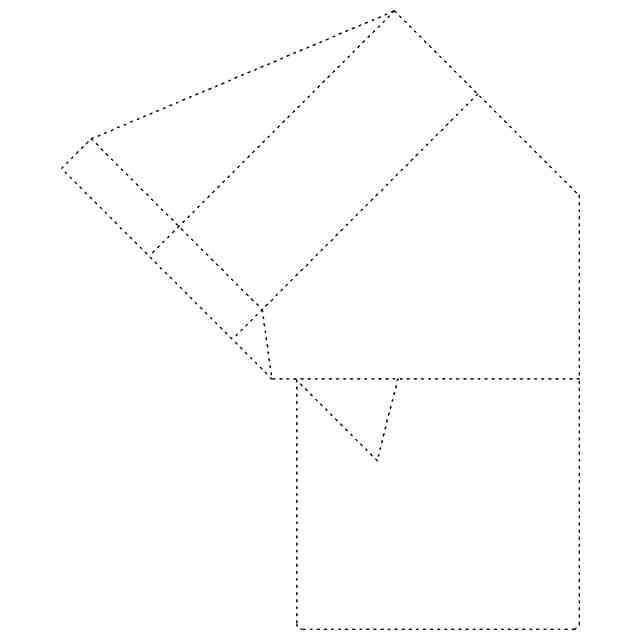

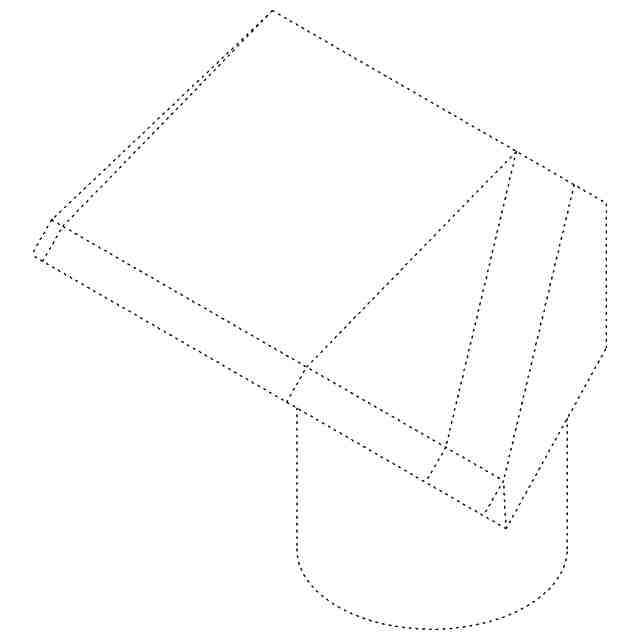

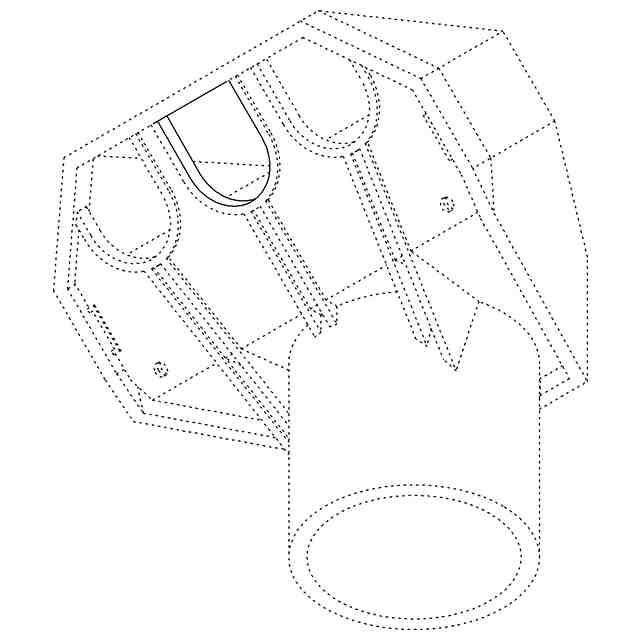

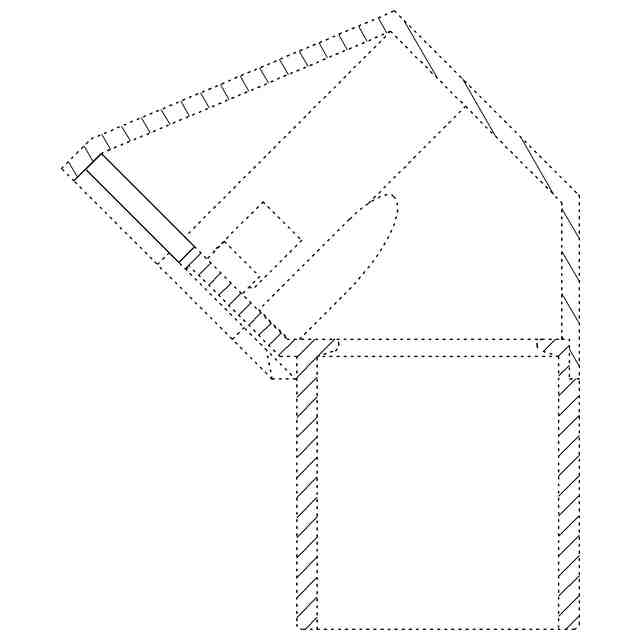

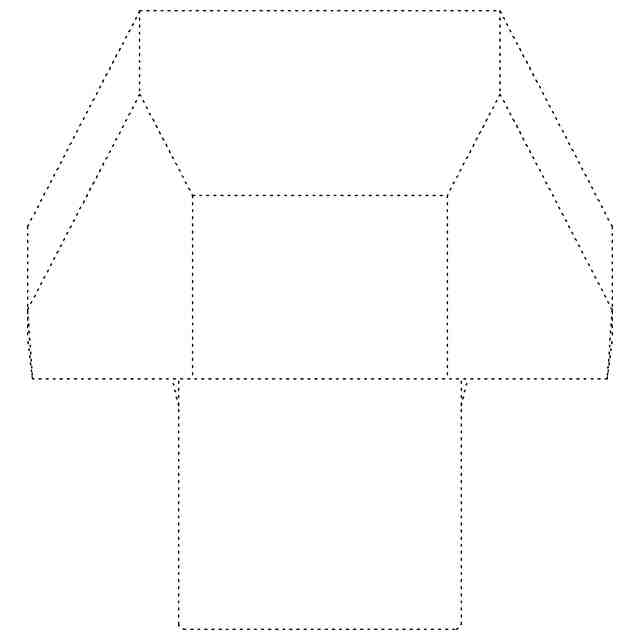

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。一点鎖線は部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。左側面図は右側面図と対称に表れる。

関連意匠
